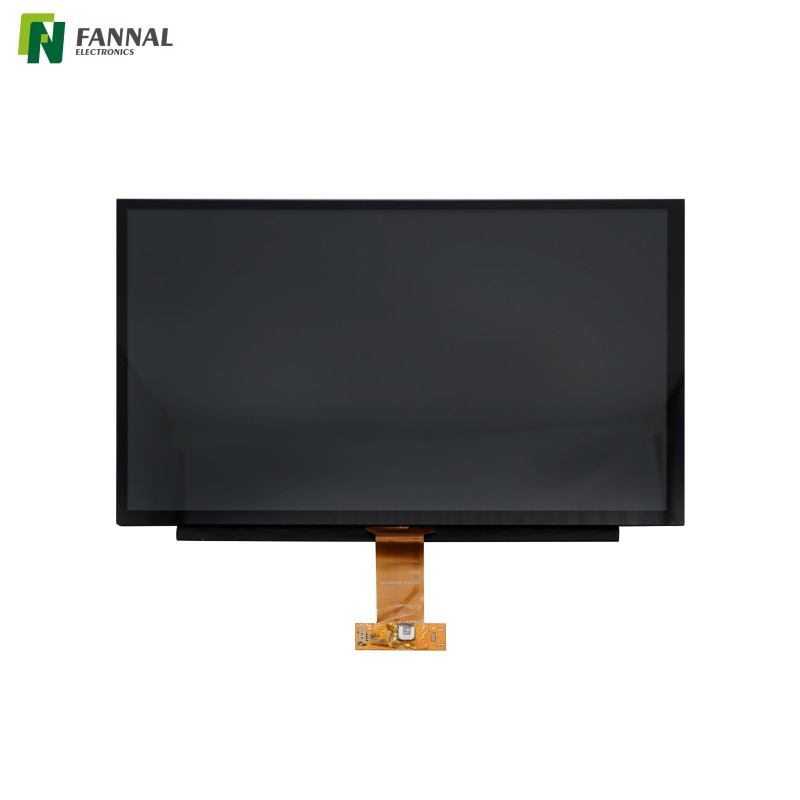

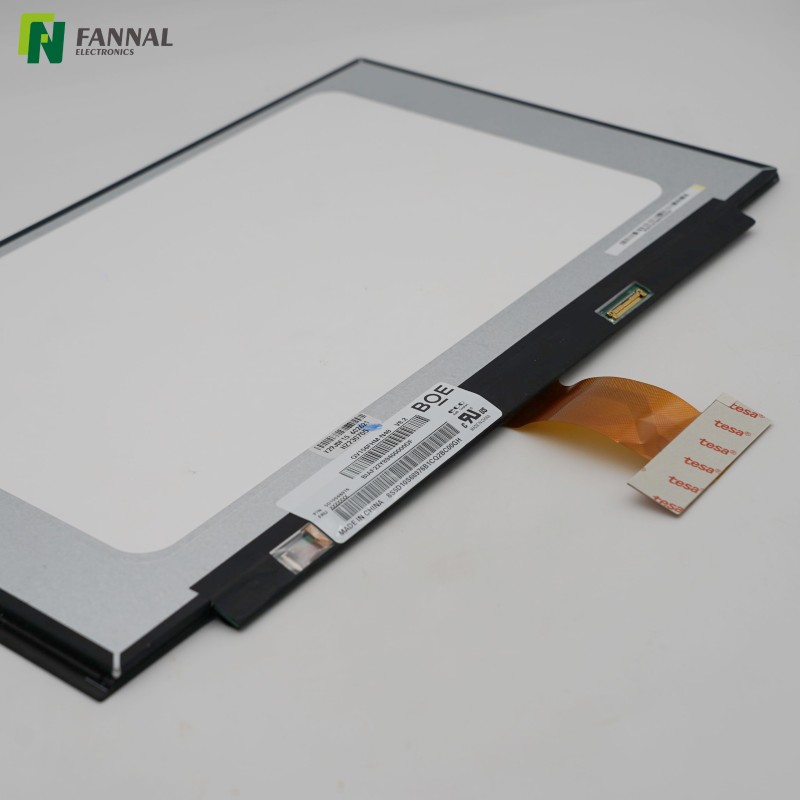

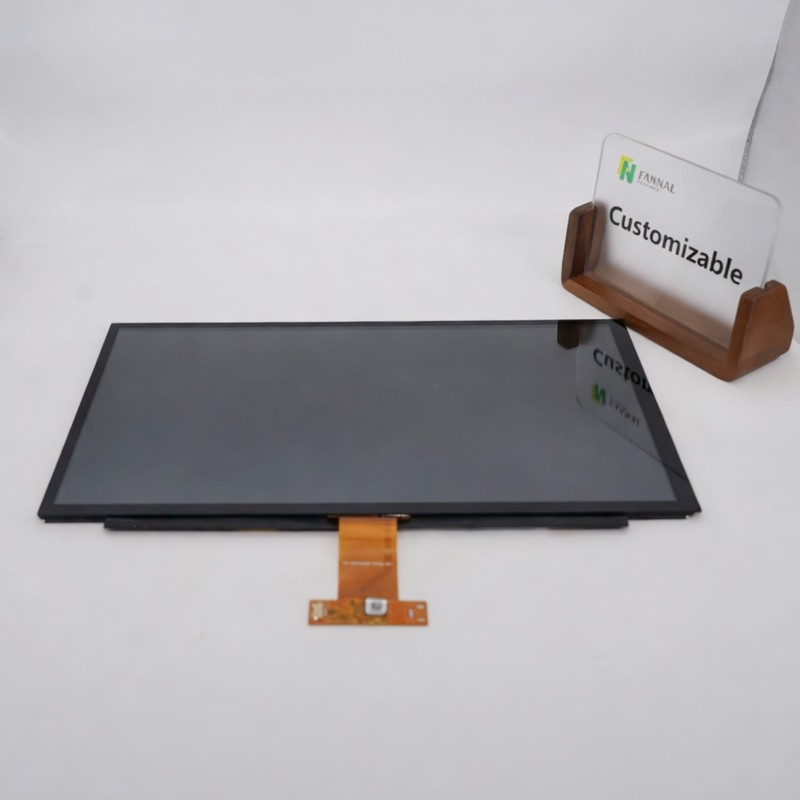

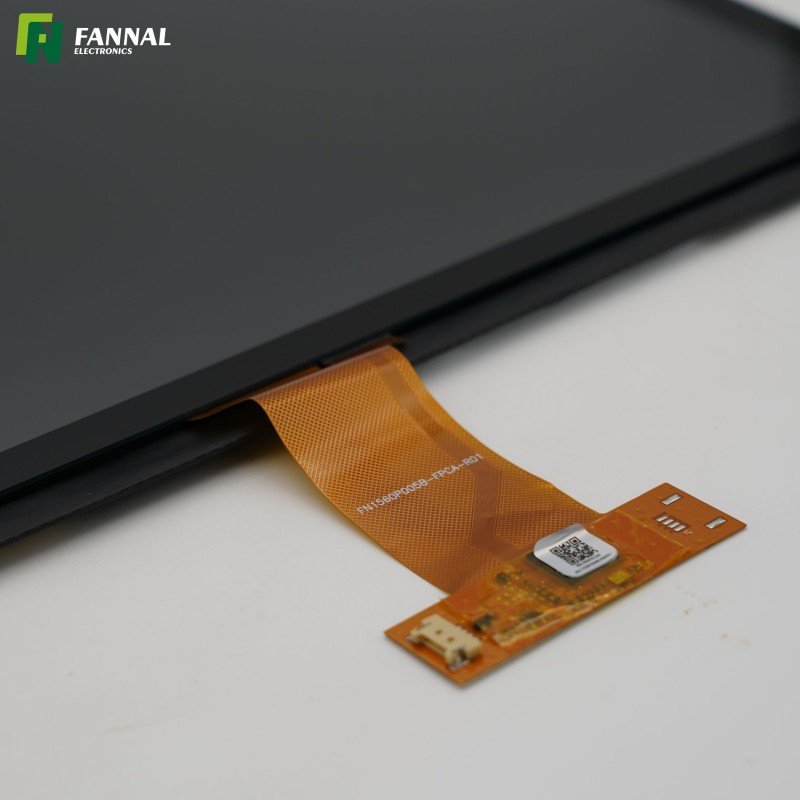

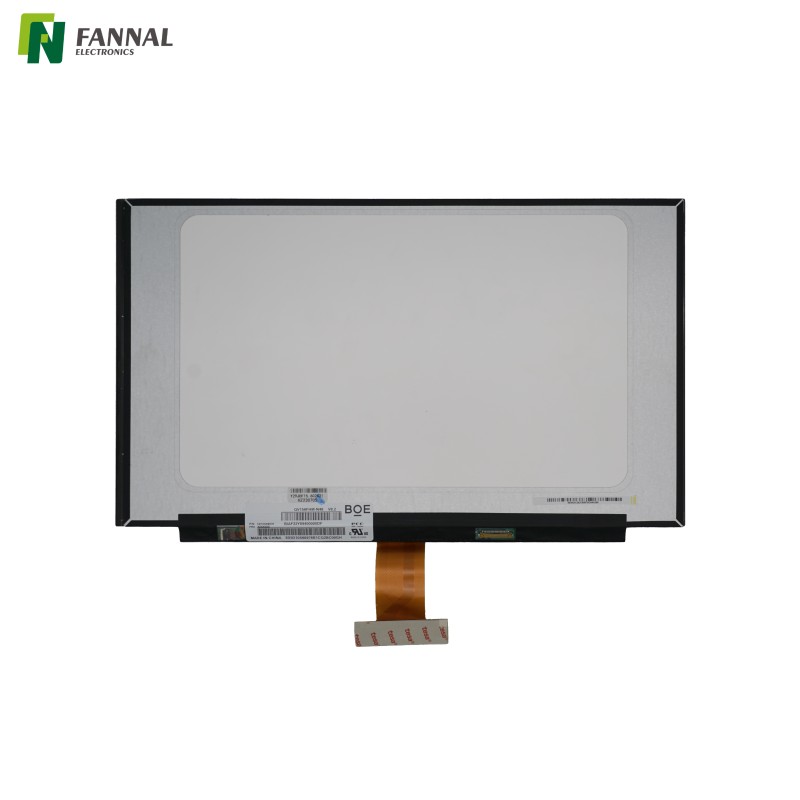

eDP インターフェイスを備えた 15.6 インチ FHD 静電容量式タッチ ディスプレイ

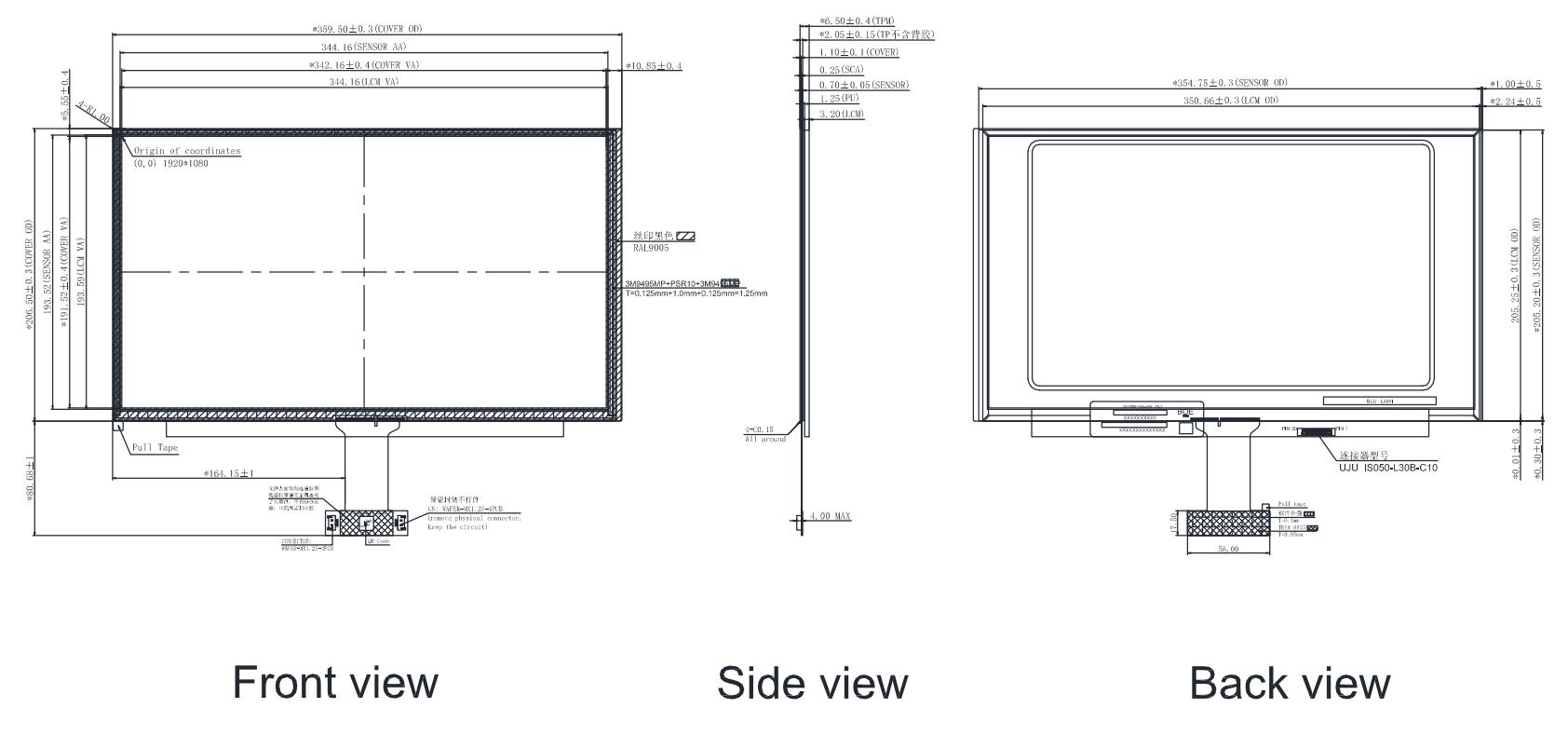

FN1560T010Aの図面

仕様

アプリケーション

• 産業用および商用 HMI システム

• 設備制御盤

• 自動化および監視端末

• セルフサービスおよび情報端末

• 組み込み制御機器

• 実験室および試験装置

• 機械のユーザーインターフェース

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

この 15.6 インチ タッチ ディスプレイは屋外での使用に適していますか?
太陽光の下でも読み取り可能なディスプレイとして特別に設計されたものではありません。標準的な TPM 輝度は 210 cd/m² で、屋内または照明が制御された環境に適しています。直射日光が当たるアプリケーションの場合は、通常、より高輝度のディスプレイと追加の光学処理を検討します。

eDP および USB インターフェイスは何に使用されますか?
eDP インターフェイスはホスト システムから 1920 × 1080 のディスプレイ信号を伝送し、USB はタッチ通信に使用されます。ホスト デバイスは両方のインターフェイスをサポートするか、適切な変換およびコントローラー ハードウェアを提供する必要があります。

このモジュールを機器に組み込む際に確認すべき点は何ですか?
エンクロージャは、359.5 × 206.5 × 6.5 mm TPM の外形に加えて、アクティブ/表示エリア、取り付け構造、ケーブル配線、インターフェイス コネクタ、およびモジュール周囲の利用可能なスペースを考慮する必要があります。最終的なエンクロージャ設計の前に、機械図面を確認する必要があります。

0°C ～ +50°C の動作範囲は産業機器に適していますか?
制御された温度範囲内で動作する機器には適していますが、幅広い温度表示として扱うべきではありません。機器が 0°C 未満または 50°C を超える温度にさらされる可能性がある場合は、別のディスプレイ仕様を選択する必要があります。
