What is the brightness of the FN1010T079A?

The finished TPM has a surface luminance of 590 cd/m² typical and 470 cd/m² minimum. These values refer to the completed touch display rather than the TFT panel alone.

What touch structure does the FN1010T079A use?

The display uses a G+G capacitive touch structure with a glass cover and glass touch sensor. It supports 5-point finger touch.

What are the display and touch interfaces?

The TFT display uses an LVDS interface, while the capacitive touch panel uses an I²C interface.

Can the FN1010T079A operate in industrial temperature environments?

Yes. The specified operating temperature range is -20°C to +70°C, with a storage temperature range of -30°C to +80°C.

Is the FN1010T079A suitable for outdoor applications?

The 590 cd/m² typical TPM luminance can support some shaded or semi-outdoor applications. Direct sunlight performance should be evaluated based on ambient light, reflections, viewing angle, cover glass, and the complete enclosure design.

Can FANNAL customize this 10.1-inch touch display?

Yes. FANNAL can evaluate OEM requirements such as mechanical dimensions, cover glass design, touch configuration, interface requirements, bonding, and other integration requirements based on the project.

ホームページ » 製品 » タッチディスプレイ » 10.1 インチ 1280 × 800 静電容量式タッチディスプレイ

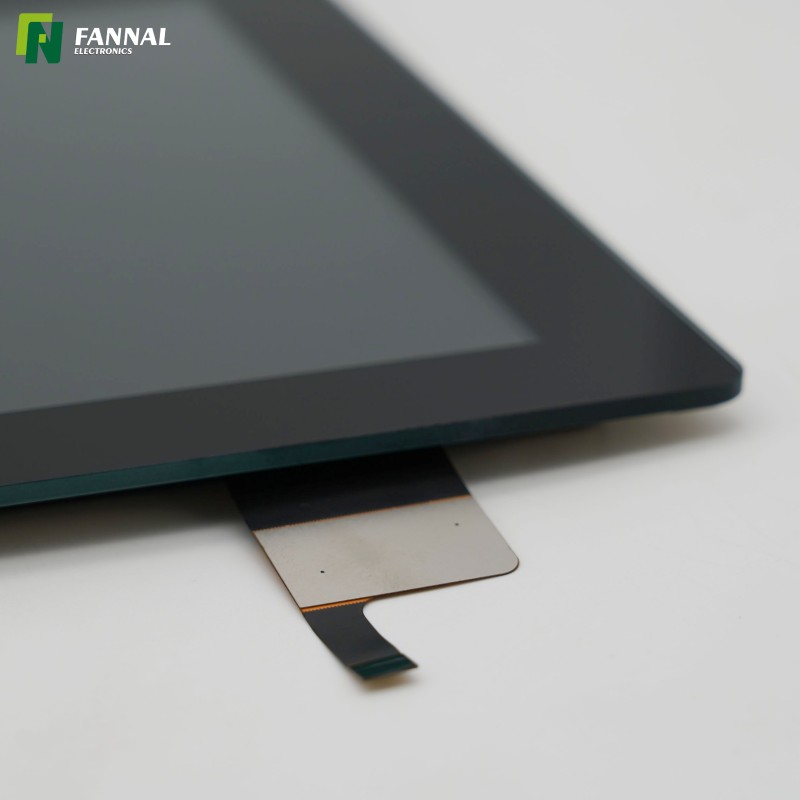

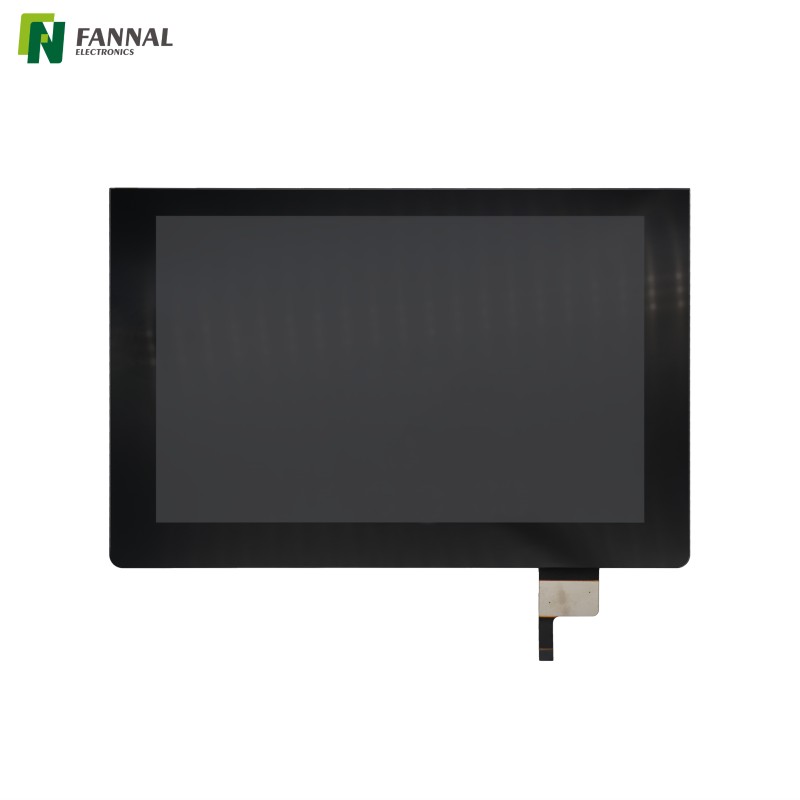

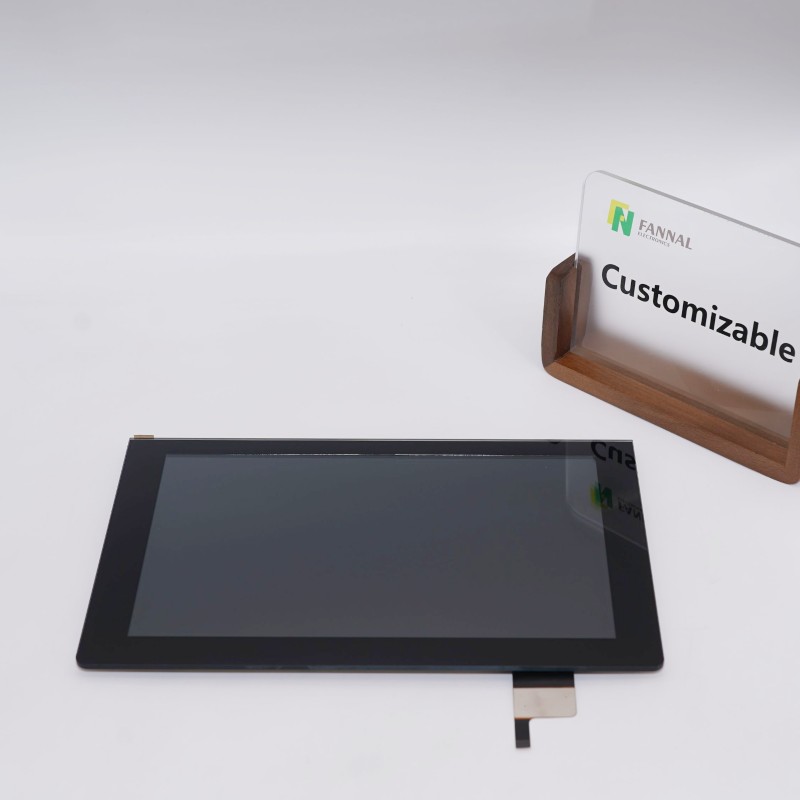

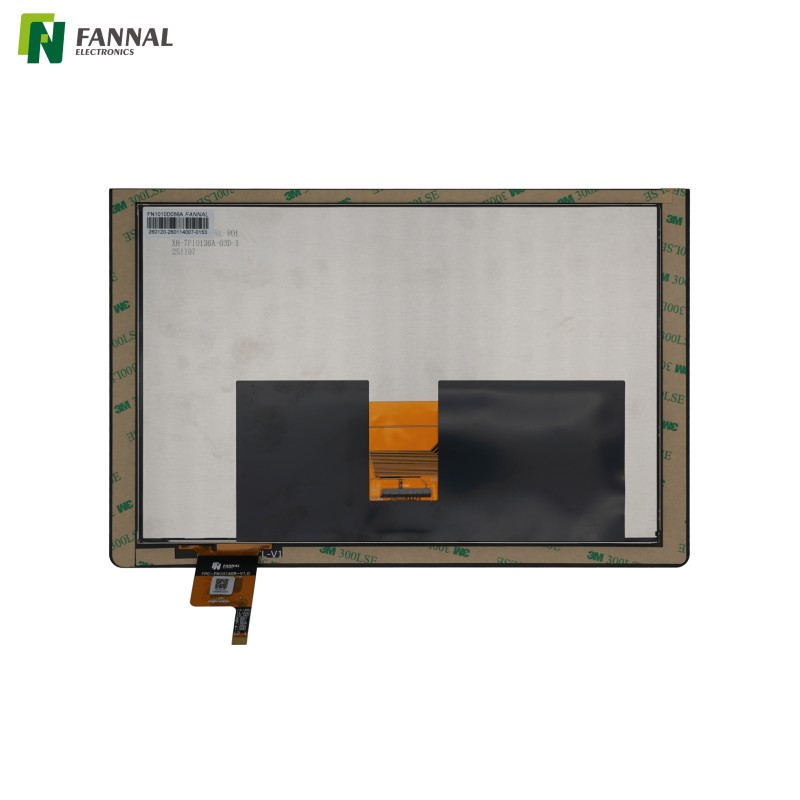

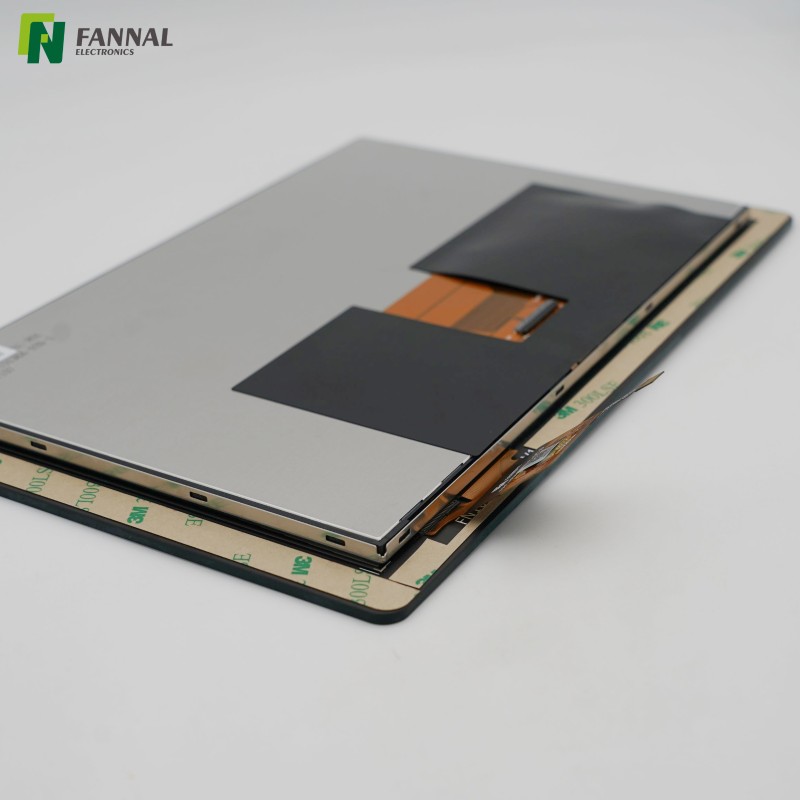

10.1 インチ 1280 × 800 静電容量式タッチディスプレイ

FN1010T079A は、1280 × 800 TFT LCD と 5 点指タッチを備えた 10.1 インチ G+G 静電容量式タッチディスプレイです。完成した TPM は、LVDS ディスプレイインターフェイスと I²C タッチインターフェイスを備え、標準的な表面輝度 590 cd/m² を提供します。 -20°C ～ +70°C の動作範囲により、産業用 HMI、組み込み制御機器、およびさまざまな温度で安定した動作を実現する大型のタッチインターフェイスを必要とするその他のアプリケーションに適しています。

モデル：
FN1010T079A
製品ブランド：
FANNAL
サイズ(インチ)：
10.1
od（mm）をカバーする：
257.96(H)×168.6(V)×9.29(T)
表示AA(mm)：
216.96*135.6
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
LVDS
TP VA (mm)：
217.96(H)×136.6(V)
構造：
G+G
解決：
1280×800
方向：
無料
明るさ（CD/m²）：
590

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN1010T079A は 、 1280 × 800 TFT LCD を搭載した 10.1 インチ G+G 静電容量式タッチディスプレイです。完成した TPM は 、標準表面輝度 590 cd/m² 、5 点指タッチ、ディスプレイおよびタッチ通信用の LVDS および I²C インターフェイスを備えています。 -20°C ～ +70°C の動作温度範囲を備えており、より大型のタッチスクリーンが必要な産業用 HMI、組み込み機器、および制御インターフェイスを対象としています。

特徴

10.1 インチ 1280 × 800 ディスプレイ

1280 × 800 の解像度は、機器のインターフェイスに実用的なモジュールサイズを維持しながら、一般的な 7 インチパネルよりも使用可能な画面領域を提供します。グラフィカルなコントロール、監視画面、メニュー、および機器のステータス表示に適しています。

G+G 静電容量式タッチ構造

ガラスカバーとガラスタッチセンサーを採用したG+G構造により、前面の剛性感が高く、繰り返しの指操作にも耐えます。このモジュールは 5 点タッチをサポートしており 、タッチ操作がアドオンアクセサリではなく機器インターフェイスの一部であるアプリケーションを対象としています。

590 cd/m² の標準的な TPM 輝度

指定された590 cd/m² の標準輝度は 、TFT パネル単体ではなく、これにより、屋内の工業環境や周囲光が適度にある設置場所でも、適度な可読性が得られます。完成した TPM に適用されます。

屋外の直射日光の場合でも、完全なシステムを反射、視野角、筐体の設計、周囲の照明条件について評価する必要があります。

広い動作温度範囲

ディスプレイは -20°C ～ +70°Cで動作するように仕様化されており、温度変化が大きい環境に設置された機器を考慮できます。

独立したディスプレイとタッチインターフェイス

ディスプレイは LVDSを使用し、タッチインターフェイスは I²Cを使用します。これにより、システム設計者は TFT 機能とタッチ機能用に個別の通信パスを確保できるため、既存の組み込みコントローラーとの統合が簡素化されます。

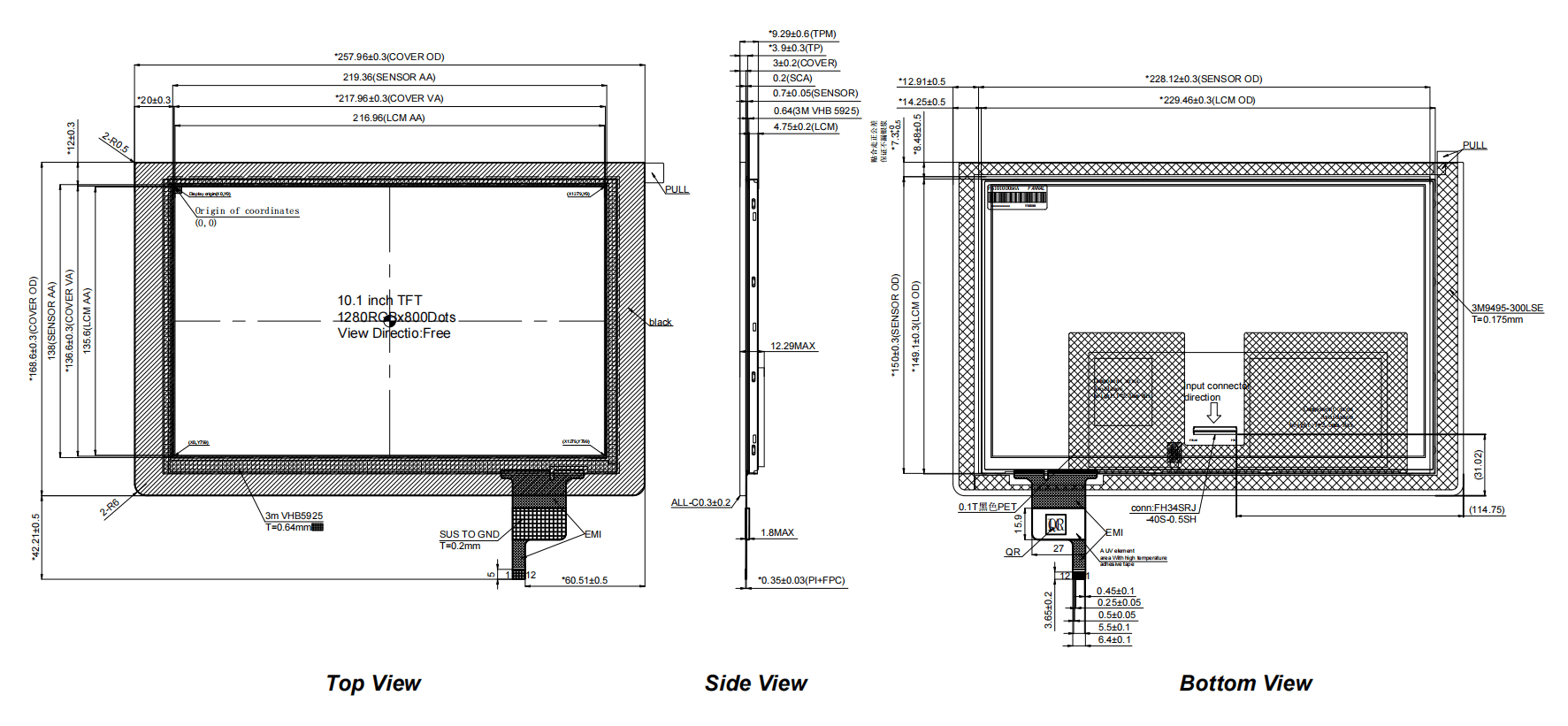

描画

仕様

アイテム	仕様	ユニット
構造	G+G	—
接着タイプ	エアボンディング	—
接着材	両面テープ	—
TPM アクティブサイズ	10.1（対角線）	インチ
TPM 外形サイズ	257.96(H)×168.6(V)×9.29(T)	mm
ビューエリア	217.96(H)×136.6(V)	mm
カバーレンズの厚さ	3.0	mm
センサーの厚さ	0.7	mm
表面硬度	≥ 6 H (750g)	—
表面処理	/	—
光透過率	85%以上	—
タッチドライバーIC	インフィニオン/サイプレスタッチ IC	—
タッチポイント	5 (乾燥)	—
タッチモード	指	—
タッチインターフェース	IIC	—
IICアドレス	0x24	—
動作温度	-20～+70	℃
保管温度	-30～+80	℃
湿度	10%～90%	—
TPM表面輝度	470 (最小) / 590 (標準)	Cd/m^2
TFTインターフェース	LVDS	—
TFT解像度	1280×800	—
TFTドライバーIC	Ilitek TFT ドライバー IC	—
TFTの電源	3.3V	V
タッチの電源	3.3V	V
環境要件	RoHS-2.0	—

アプリケーション

産業用HMI

10.1 インチのタッチスクリーンが制御とステータス情報を表示するのに十分なスペースを提供する、機械の制御パネル、自動化機器、工場監視システム、およびオペレーターインターフェイスに適しています。

組み込み制御機器

このモジュールは、工業用コントローラー、計測器、試験装置、およびグラフィカルタッチインターフェイスを必要とするその他のデバイスに統合できます。

建物とエネルギー管理

10.1 インチ形式は、オペレータが複数のパラメータを表示し、同じ画面から制御を操作する必要がある制御端末、モニタリングインターフェイス、および機器パネルに使用できます。

医療および実験装置

タッチ操作と適度な動作温度範囲を必要とする診断、実験室、医療機器のインターフェイスに検討できます。規制対象の機器については、アプリケーション固有の検証が推奨されます。

商用および専門機器

このディスプレイは、キオスク、業務用端末、および特殊な制御インターフェイスでも使用できます。10.1 インチのタッチディスプレイは、小型の組み込みパネルよりも優れたユーザーインターフェイスを提供します。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

590 cd/m² の輝度は、完成したタッチディスプレイで測定されますか?

はい。 590 cd/m² の標準値は TPM 表面輝度を表すため、タッチ統合前の TFT LCD の輝度仕様ではなく、完成したタッチディスプレイを表します。

このディスプレイは屋外用途に適していますか?

日陰または半屋外の環境向けに検討できますが、明るさのみに基づいて直射日光ディスプレイとして分類すべきではありません。屋外での可読性は、反射光、設置角度、カバーガラス、エンクロージャの設計、および実際の周囲照明条件によって異なります。

G+G構造とは何を意味するのでしょうか？

G+Gは Glass + Glassを意味し、ガラス製カバーレンズとガラス製タッチセンサーを組み合わせたものです。これは剛性の高いタッチ表面を提供し、通常の指入力を受け取る機器のインターフェイスに一般的に使用されます。

FN1010T079A は同時タッチポイントの数をサポートしますか?

指定された構成は 5 点指タッチをサポートします.

ディスプレイとタッチインターフェイスとは何ですか?

TFT ディスプレイは LVDS インターフェイスを使用し、静電容量式タッチパネルはI²C 経由で通信します。.

この 10.1 インチのタッチディスプレイはカスタマイズできますか?

はい。 OEM プロジェクトの場合、タッチディスプレイは、カバーガラスの寸法、機械的統合、タッチ動作、インターフェイス構成、環境条件などの要件に照らして評価できます。カスタマイズはプロジェクトの仕様と必要な生産量に応じて異なります。

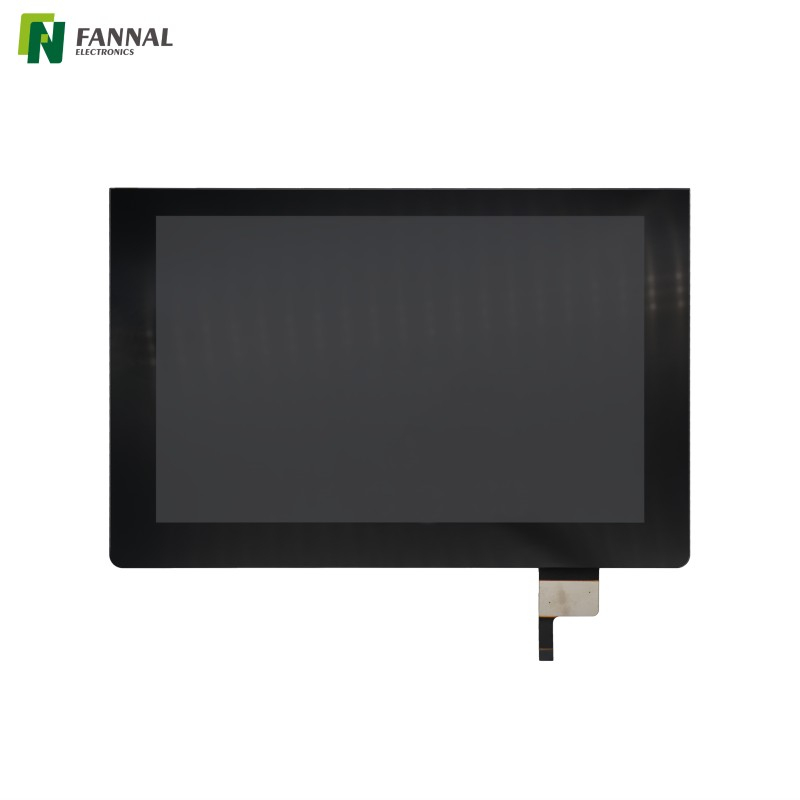

10.1 インチ 1280 × 800 静電容量式タッチディスプレイ
