12.1インチワイド温度対応タッチパネル | AG G+G

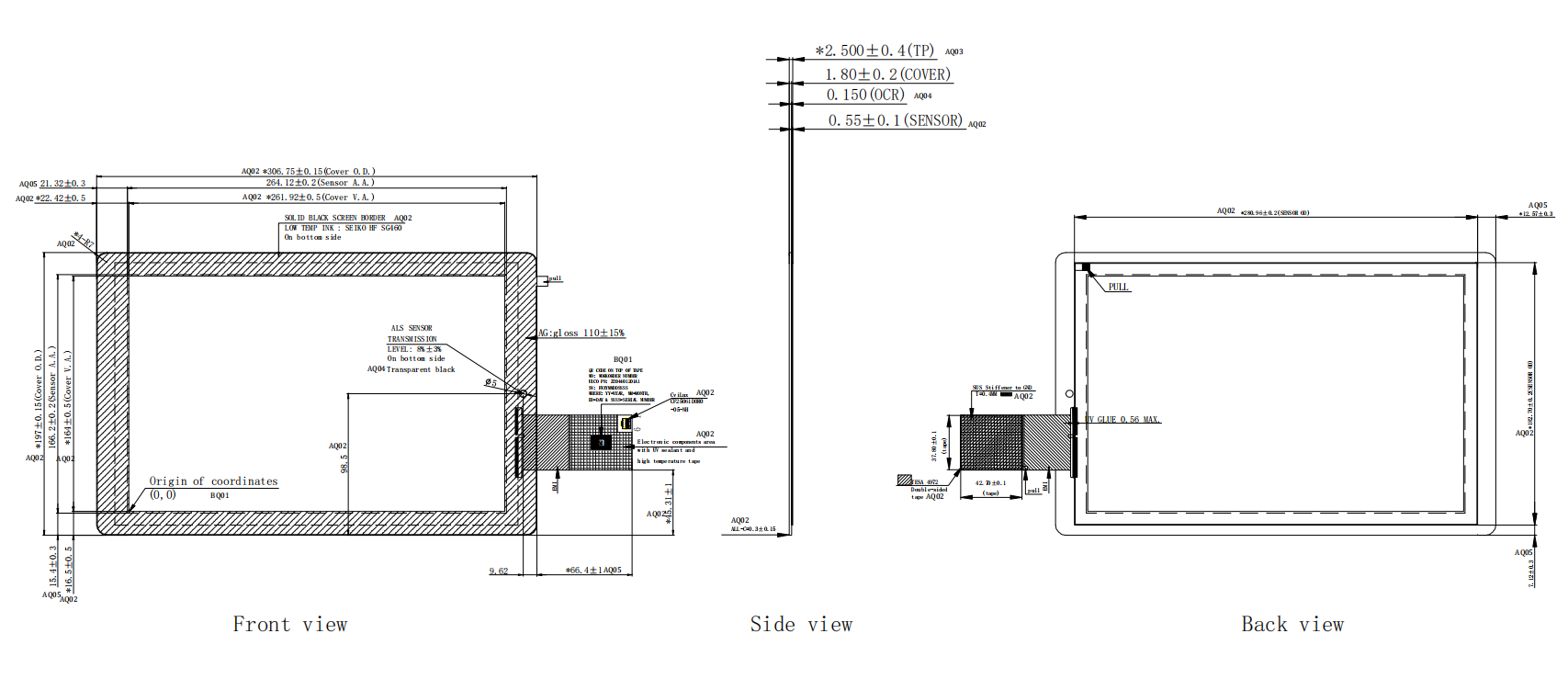

描画

仕様

アプリケーション

産業用制御パネル

12.1 インチ形式は、 機械制御、ステータス画面、パラメータ調整、およびその他のオペレータ機能に十分な作業領域を提供します。広い温度範囲は、制御パネルが産業機器に直接設置されている場合に特に重要です。

屋外隣接機器

半屋外エリア、作業場、輸送施設、または温度変動が起こりやすい場所に設置された機器の場合、 -30°C ～ +85°C の動作範囲により、 有効な環境ヘッドルームが得られます。 AG 表面は周囲の光の反射にも役立ちます。

FA機器

より大きなタッチ面とマルチタッチ機能により、インターフェイスは物理ボタンに完全に依存することなく、ナビゲーション、パラメータ入力、グラフィカル コントロールを組み合わせることができます。

試験、測定および制御装置

12.1 インチのパネルは、測定データ、チャート、構成メニュー、制御機能などの情報密度の高いインターフェイスに対応できます。スタンドアロン設計により、タッチ レイヤーをプロジェクト固有の LCD と一致させることもできます。

組み込み HMI システム

このパネルは機械構造、LCD、および 、既製のモニターを使用するのではなく、 タッチ パネルが別個のコンポーネントとして開発されるカスタム HMI 機器に統合できます。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

AG 処理はディスプレイを太陽光の下でも判読できるようにすることを目的としていますか?

いいえ。 アンチグレアと 日光下での可読性は 、さまざまな問題に対処します。 AG処理により表面の反射は軽減されますが、ディスプレイの輝度が向上するわけではありません。機器が直射日光にさらされる場合は、選択した LCD を輝度、光学スタック、可読性について個別に評価する必要があります。

一体型タッチ ディスプレイではなくスタンドアロン タッチ パネルを使用するのはなぜですか?

スタンドアロン パネルにより、システム設計者は LCD をより自由に個別に選択できるようになります。これは、既存のディスプレイを保持する必要がある場合、必要な解像度がプロジェクト固有である場合、または機械要件とタッチ要件が個別に開発されている場合に役立ちます。

ディスプレイ全体の温度範囲は -30°C ～ +85°C ですか?

いいえ。これらの仕様はに適用されます タッチ パネル自体。パネルが LCD と一体化されている場合、LCD、接着材、コントローラー、接着剤、およびその他のコンポーネントをそれぞれ、意図された動作環境に照らしてチェックする必要があります。

12.1 インチ パネルを別の LCD 用にカスタマイズできますか?

可能性としては、そうです。の場合 カスタム統合、LCD アクティブ領域、タッチ表示領域、外形寸法、カバー ガラスの形状、取り付け方法、およびインターフェイスの要件を一致させる必要があります。 FANNAL は、 標準構成が機器の設計と一致しない場合に、タッチ パネルとディスプレイを統合ソリューションとして評価できます。
