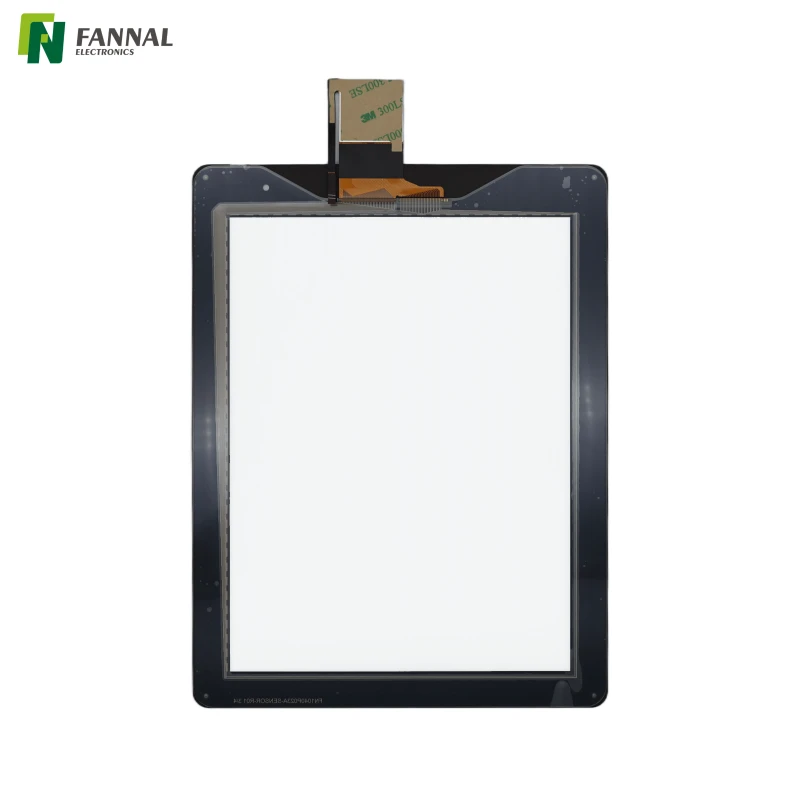

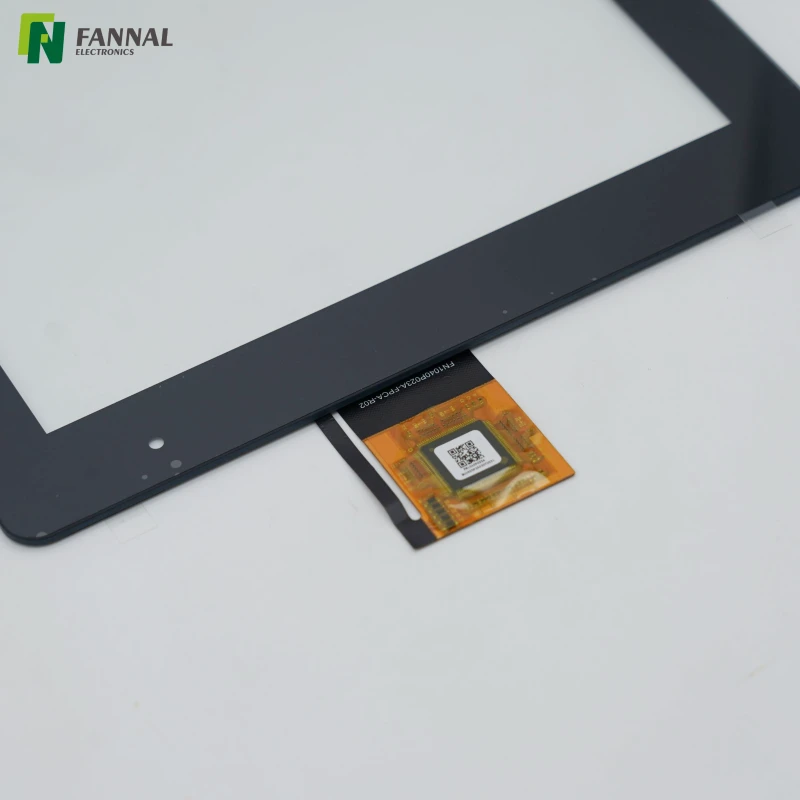

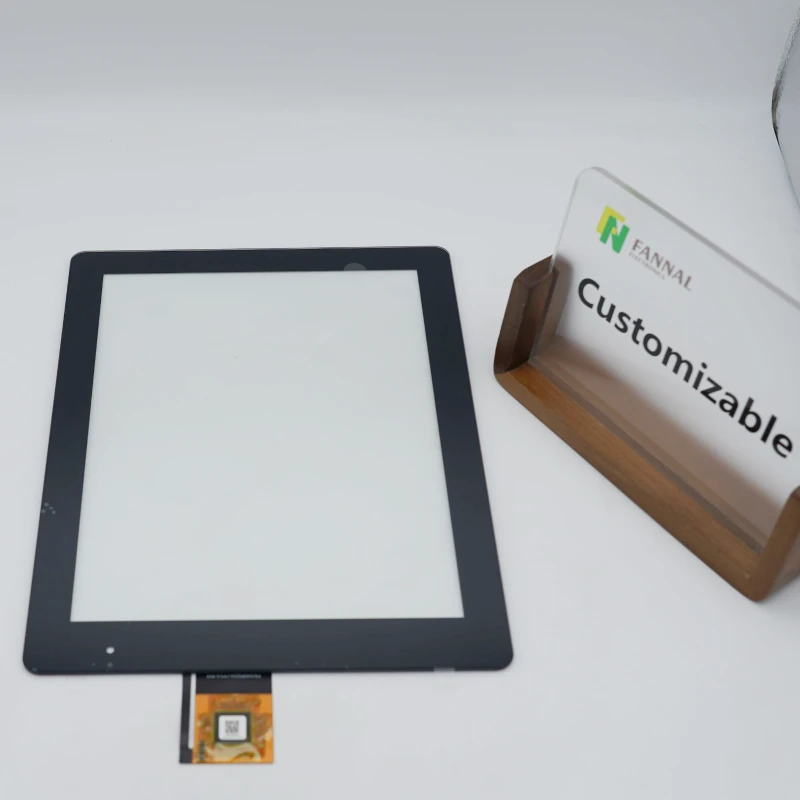

10.4 インチ G+G 静電容量式タッチ パネル は、統合タッチ ディスプレイ モジュールを使用せずに、より大型のマルチタッチ インターフェイスを必要とする機器向けのスタンドアロン投影型静電容量式タッチ ソリューションです。
ガラスカバーと ITO ガラスセンサーを組み合わせた G+G 構造により、繰り返しの指操作に耐える堅牢な前面が提供されます。このパネルは最大 10 個の同時タッチ ポイントをサポートし 、I²C インターフェイスを使用しているため、タッチ機能がディスプレイとは別に設計されているシステムに適しています。
このパネルは、 -30 °C ~ +70 °C での動作 および -40 °C ~ +80 °C での保管が仕様になっています。カバーには化学強化ソーダライムガラスを使用し、パネルの 透過率は最低85%を実現しています。これらの特性により、タッチ パネルがマルチタッチ操作と比較的広い温度範囲の両方に対応する必要がある制御機器、端末、その他の組み込みシステムにとって実用的なオプションとなります。

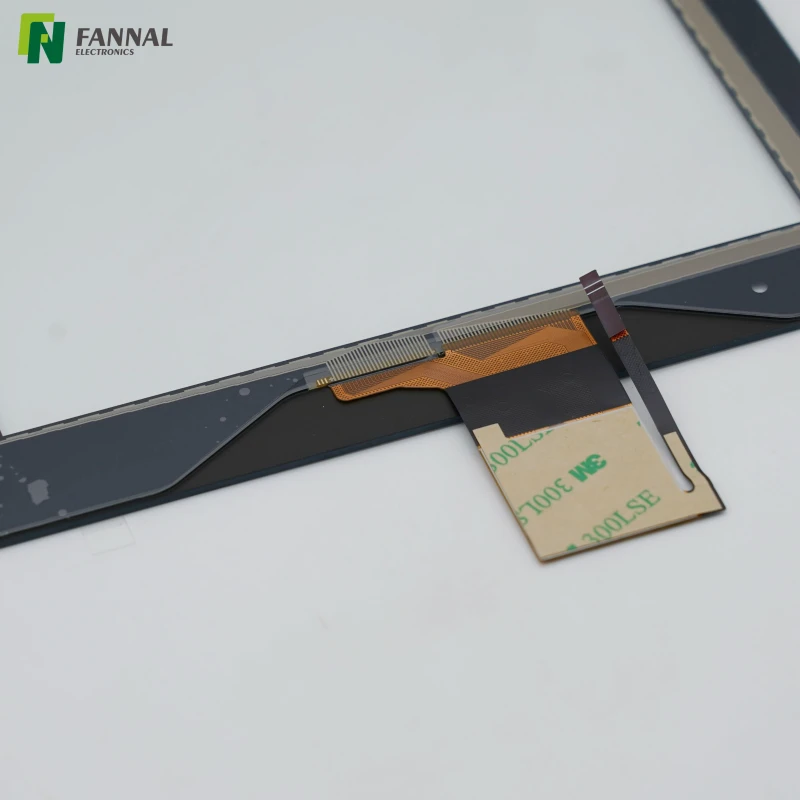

G+G構造は、フィルムベースのセンサー構造ではなく、ガラスカバーとガラスセンサーを使用します。 により 1.8 mm の化学強化カバー、手で直接操作する機器にしっかりとした接触面を提供します。
パネルは 最大 10 個のタッチ ポイントをサポートしており、ホスト ソフトウェアがサポートしている場合、インターフェイスでピンチ、ズーム、2 本指ナビゲーションなどのジェスチャを使用できるようになります。より単純なインターフェイスの場合、追加のタッチ容量を未使用のままにすることもできます。
指定された動作範囲は -30 °C ~ +70 °C 、保管時は -40 °C ~ +80 °Cです。これにより、温度変化が大きい環境に機器を設置する場合に、システム設計者の自由度が高まります。
タッチパネルは、 ±15 kV の空中放電および±8 kV の接触放電に対して仕様化されています。 ESD 性能は、オペレータが前面に直接アクセスできる場合に特に重要です。実際のシステムレベルの ESD 性能は、接地、エンクロージャの設計、および最終的な統合に依存します。
最小タッチ透過率が 85% であるこのパネルは、ユーザーに届く光の量を不必要に制限することなく、別のディスプレイ上に統合するのに適しています。
これは 完全なタッチ ディスプレイではなくタッチ パネルであるため、タッチ レイヤは LCD の選択とは別に考えることができます。これは、既存のディスプレイ、カスタム LCD、または独立して設計されたディスプレイ アセンブリに静電容量式タッチ インターフェイスが必要な場合に役立ちます。
アイテム |
仕様 |
ユニット |
パネルサイズ |
10.4 (対角線) |
インチ |
製品構造・構造 |
G+G |
|

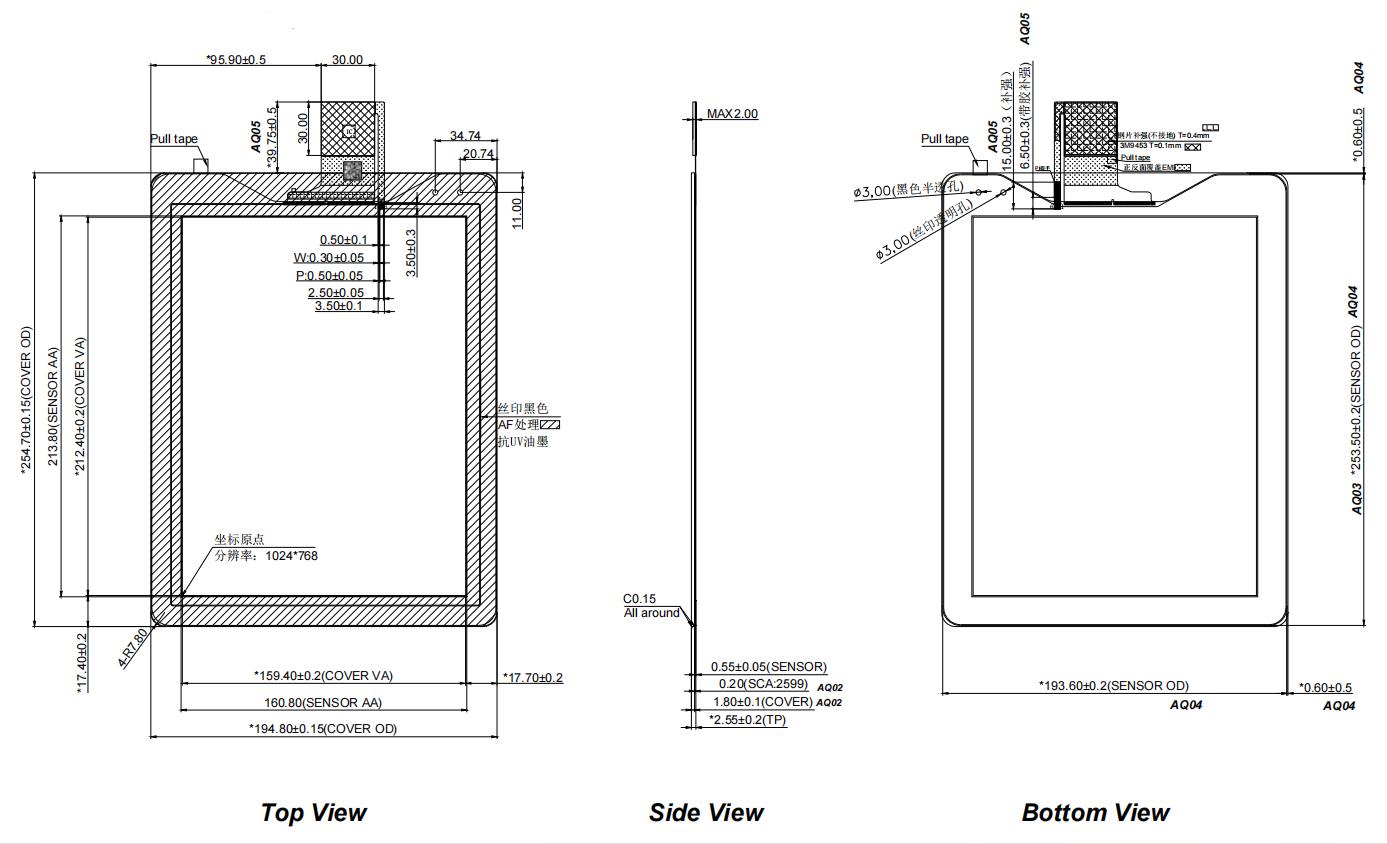

アクティブエリア/表示エリアのサイズ |
159.40(H)×212.40(V) |
mm |
外形寸法 |
194.80(H)×254.70(V)×2.55(D) |
mm |
タッチ透過率・透過率 |
85%以上 |
|
表面硬度 |
6時間以上 |
|
タッチコントローラー/ドライバーIC |
マイクロチップ |
|
タッチ数 / サポートされているタッチポイント |
10 |
|
タッチインターフェース / インターフェース |
IIC |
|
駆動電圧 |
3.3 |
V |
動作温度 |
-30~+70 |
℃ |
保管温度 |
-40~+80 |
℃ |
強化方法 |
化学強化 |
|
カバー素材 |
ソーダライムガラス |
|
カバーの厚さ |
1.8mm AQ02 |
|
センサー材質 |
伊藤硝子 |
|
センサーの厚さ |
0.55mm |
|
環境要件 / RoHS 準拠 |
RoHS-2.0 (OK) |
|
ESD (空気) |
±15 |
KV |
ESD(接触) |
±8 |
KV |
ユーザーがパラメーターを選択したり、メニューを操作したり、より大きなタッチ面で複数のコントロールを操作したりする必要があるオペレーター インターフェイスに適しています。
10.4 インチのフォーマットにより、設計者はグラフィカル コントロールに十分な領域を確保できる一方、マルチタッチ機能により、より最新のインターフェイス設計のための余地が残されます。
より広いタッチエリアにより、フロントパネル全体に物理ボタンを必要とせずに、ナビゲーション、選択、および画面上のコントロールに対応できます。
オペレータがグラフ、測定パラメータ、メニュー、またはその他の情報密度の高いインターフェイスを操作する必要がある機器に役立ちます。
スタンドアロン PCAP パネルとして、ディスプレイとタッチの要件を個別に指定する必要がある場合は、個別に選択した LCD およびシステム電子機器と統合できます。
• サイズ範囲: 1.77 インチ ~ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ~ 70°C)、自動車用 (-30 ~ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm~10.0mm
PMMA: 0.5mm~3.0mm
PC: 0.1mm~1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング |
サイズ範囲 |
メモ |
OCA |
最大15.6インチ |
大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR |
最大32インチ |
高コントラストと耐久性に優れています |
シリコーン |
最大32インチ |
頑丈な大型産業用途に最適 |
はい。ですので 独立型のタッチパネル、LCDとは別に考えることができます。統合前に、機械的な位置合わせ、アクティブ領域、表示領域、カバーの寸法、およびタッチ コントローラ/インターフェイスをターゲット ディスプレイに対してチェックする必要があります。
いいえ。パネルは最大 10 個の同時タッチ ポイントをサポートしますが、実際に使用される数はホスト システムとアプリケーション ソフトウェアによって異なります。製品では、マルチタッチ操作のオプションを維持しながら、シンプルな 1 本指のコントロールを使用できます。
指定された ESD 定格は、 空中では ±15 kV、接触では ±8 kVです。ただし、これらはタッチパネルの仕様であり、機器全体の IEC ESD 性能を保証するものではありません。統合時には、接地、ベゼル構造、シールド、およびシステムレベルの保護を考慮する必要があります。
重要なポイントは対角線の大きさだけではありません。アクティブ /ビュー領域、外形寸法、カバー形状、取り付け配置、および光学的位置合わせは すべて、LCD と前面エンクロージャに一致する必要があります。 I²C タッチ インターフェイスと 3.3 V 電源もホスト電子機器と互換性がある必要があります。
いいえ。指定された 動作範囲は -30°C ~ +70°C ですが、 保管範囲は -40°C ~ +80°C です。機器の環境要件を評価する場合、2 つの制限は別々に扱う必要があります。
