ホームページ » 製品 » 静電容量式タッチスクリーン » 5.2インチ角丸静電容量式タッチパネル

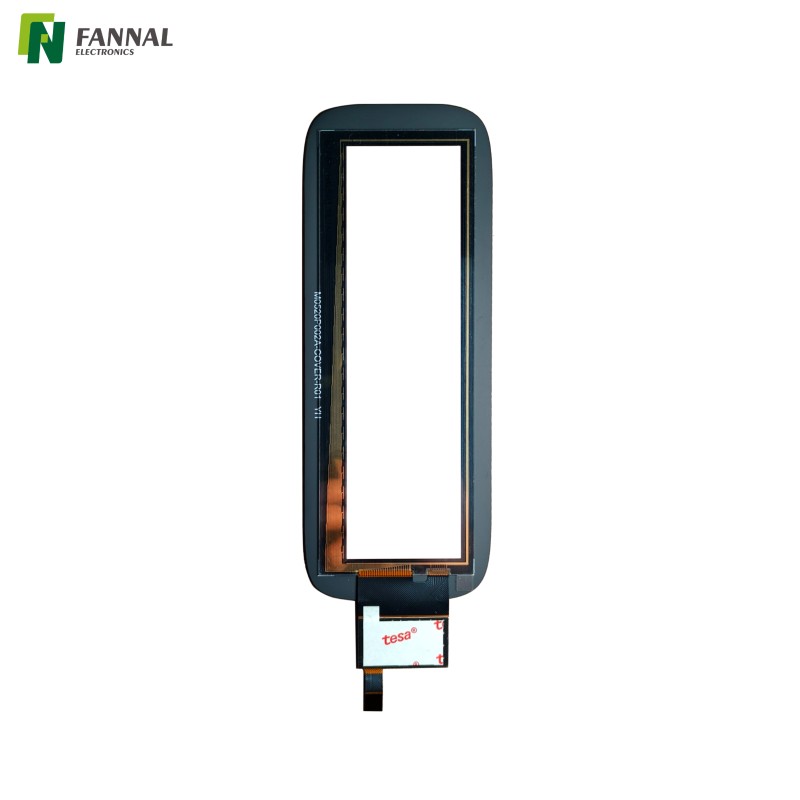

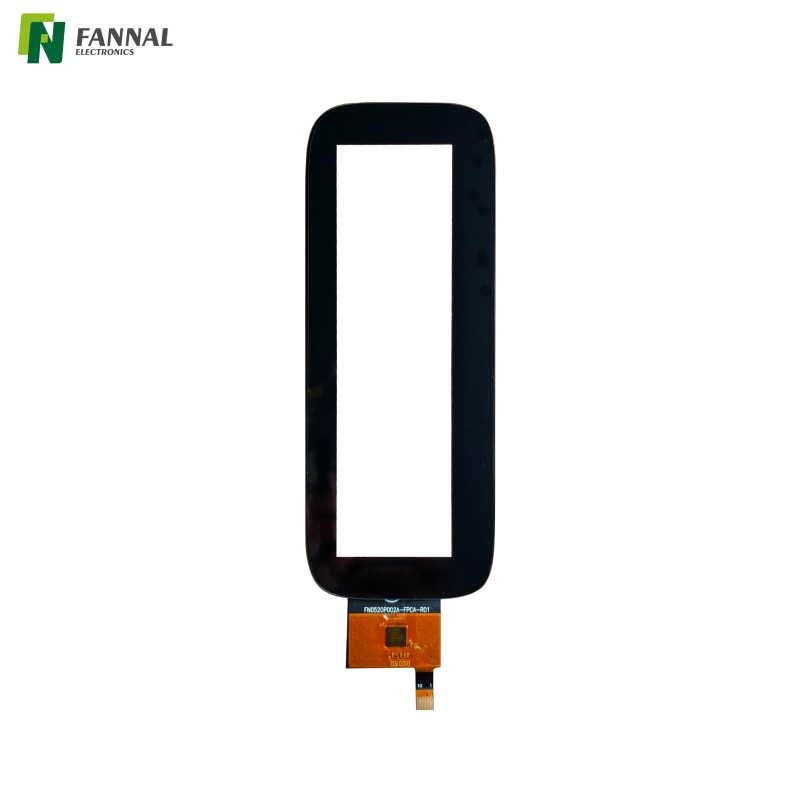

5.2インチ角丸静電容量式タッチパネル

産業用アプリケーション向けの I2C インターフェイスを備えた 5.2 インチ G+G 静電容量式タッチパネル

モデル：
FN0520P002C
製品ブランド：
FANNAL
サイズ(インチ)：
5.2
od（mm）をカバーする：
58.65(H)×155.58(V)×1.98(D)mm
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
I2C
TP VA (mm)：
35.91(H)×129.16(V)mm
構造：
G+G

数量：
可用性ステータス:





問い合わせバスケットに追加

5.2インチ静電容量式タッチスクリーン

製品機能

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 5.2 インチの静電容量式タッチパネルは、標準的な長方形のタッチセンサーをきれいに統合することが難しいコンパクトな産業用および組み込みデバイス向けに設計された、角の丸い G+G 構造を備えています。 I2C インターフェイスを介して 5 点タッチをサポートし、化学強化ガラスを使用して産業用動作環境での耐久性を向上させています。

アクティブ領域が狭いため、ハンドヘルド端末、垂直 HMI レイアウト、医療制御インターフェイス、カスタム組み込みシステムに適しています。設置環境によっては、システム統合時にタッチ感度、カバーの厚さ、EMI シールドをさらに最適化する必要がある場合があります。

特徴

表面安定性を高めたG+G構造

ガラス + ガラスの設計は、特に頻繁な操作や清掃を伴う環境において、フィルムベースの構造と比較して優れた表面剛性と光学的安定性を提供します。

化学強化カバーガラス

1.1 mm のカバーガラスは化学強化されており、表面硬度は最低 7H で、長期使用時の耐傷性が向上します。

組み込みシステム用の I2C インターフェイス

産業用制御ボード、組み込み Linux プラットフォーム、ARM ベースのシステム、カスタム HMI コントローラーへの統合のための IIC (I2C) 通信をサポートします。

工業用温度範囲に最適

-20°C ～ +70°C で動作するように設計されています。屋外用途や結露のリスクのある環境では、追加の環境検証が必要になる場合があります。

狭い垂直方向の表示領域

細長いアクティブ領域は、ハンドヘルド端末、医療制御インターフェイス、ポータブルデバイス、およびスペースが限られた HMI システムに役立ちます。

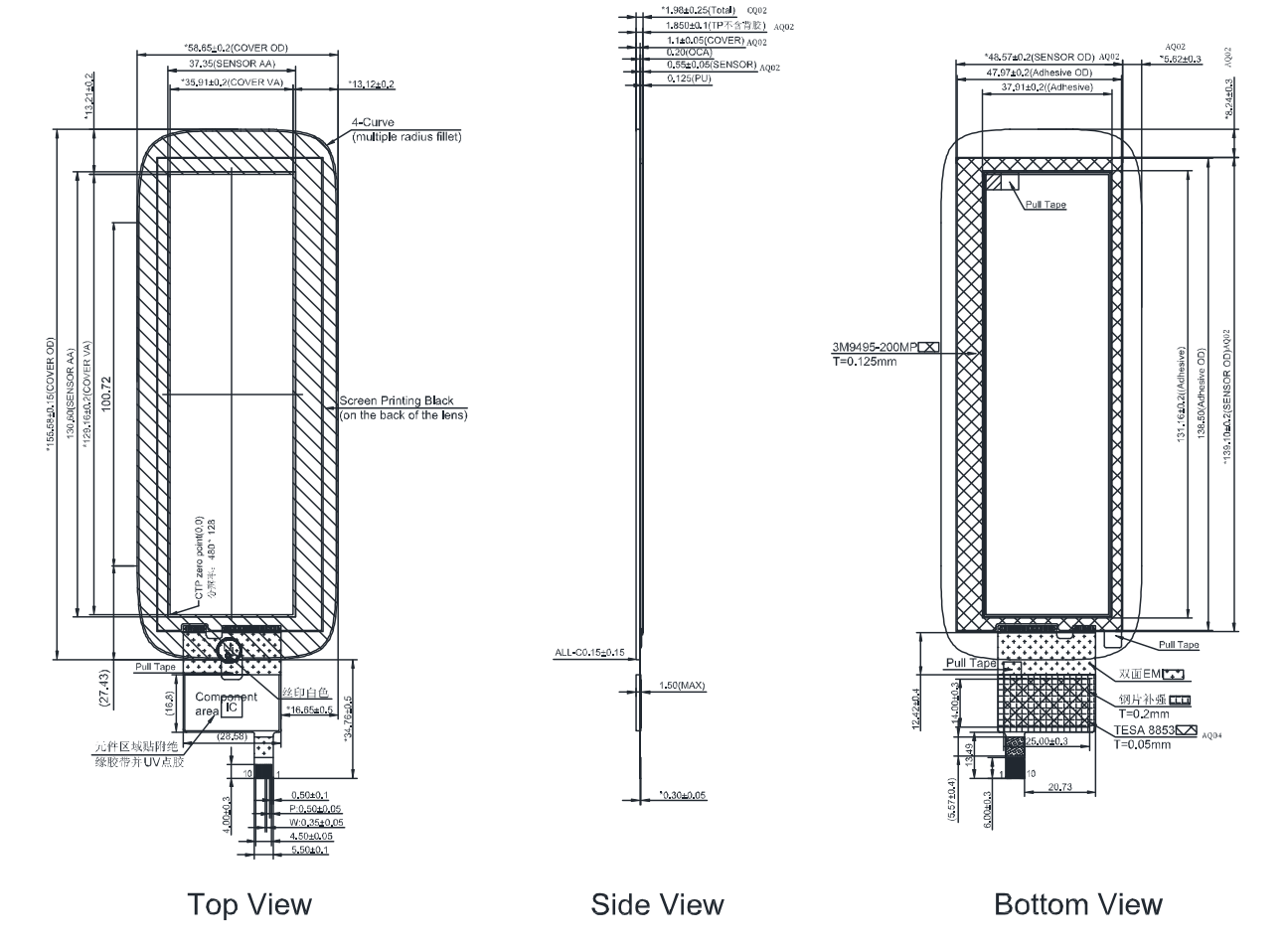

描画

仕様

アイテム・パラメータ	仕様
タッチパネルサイズ	5.2インチ(対角)
製品構造	G+G (CTP)
タッチコントローラー・IC	CYTMA568-56LQI44BB
チャネル	6*21
タッチポイントの数	5
外形寸法（H×V×D）	58.65(H)×155.58(V)×1.98(D)mm
表示領域 (H x V)	35.91(H)×129.16(V)mm
カバー素材	ソーダライムガラス
カバーの厚さ	1.1mm
センサー材質	伊東ガラス
センサーの厚さ	0.55mm
強化方法	化学強化
表面硬度	7時間分CQ02
タッチ透過率	85%以上
タッチインターフェース	IIC (I2C)
動作温度	-20℃～+70℃
保管温度	-30℃～+80℃
環境要件	RoHS-2.0準拠

アプリケーション

産業用HMIシステム

スペース効率と耐久性の両方が重要となる機械制御パネル、コンパクトなオペレーターインターフェイス、産業用組み込み端末に適しています。

医療機器

耐久性のあるタッチ操作と清掃可能な表面を必要とするポータブル診断機器、モニタリングシステム、医療制御インターフェイスに統合できます。

ハンドヘルド産業用デバイス

ポータブル検査装置、バーコード端末、アクセス制御システム、および狭いディスプレイレイアウトを備えたフィールドサービスデバイスに適用できます。

スマートコントロールインターフェース

ビルディングオートメーションパネル、エレベーターインターフェイス、エネルギー管理システム、カスタマイズされた組み込み制御デバイスに役立ちます。

半屋外組み込み機器

適切な光学接着、防水、環境保護設計と組み合わせることで、屋外に隣接するシステムで使用できます。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

モーターや電源モジュールの近くでタッチのパフォーマンスが不安定になるのはなぜですか?

産業環境には、モーター、スイッチング電源、リレーシステムなどの EMI 発生源が含まれることがよくあります。アースやシールドが不十分な場合、静電容量方式のタッチ信号が変動し、ゴーストタッチや応答遅れが発生する場合があります。

多くの場合、問題はタッチパネル自体よりもシステム統合に関連しています。

カバーガラスを厚くするとタッチ感度に影響しますか?

はい。

カバーガラスの厚みが増すと、指とセンサーの間の感知距離も長くなります。これにより、特に手袋タッチまたは低電力動作モードの場合、感度が低下する可能性があります。

ガラスを厚くすると耐久性が向上しますが、多くの場合、タッチ調整がより重要になります。

このタイプのタッチパネルにはオプティカルボンディングが必要ですか?

常にではありませんが、産業用途や屋外用途で一般的に使用されます。

オプティカルボンディングにより内部反射が軽減され、強い周囲光の下でもディスプレイの可読性が向上します。また、機械的安定性が向上し、ディスプレイスタック内の結露のリスクが軽減されます。

幅の狭いタッチパネルを統合するときによくある間違いは何ですか?

よくある問題の 1 つは、機械設計時にケーブルの曲げスペースとコネクタの方向を無視することです。

幅の狭いタッチパネルは、内部配線スペースが限られている小型デバイスでよく使用されます。開発後のアセンブリの干渉を避けるために、早期の機械的検証が重要です。

角が丸いタッチパネルは製造を複雑にする可能性がありますか?

できます。

標準的な長方形のセンサーと比較して、角が丸い構造では、ガラスの加工、積層の位置合わせ、エンクロージャの公差制御など、追加の処理上の考慮事項が必要となる場合があります。

カスタムプロジェクトの場合、これはツールのコストとリードタイムに影響を与えることがあります。
