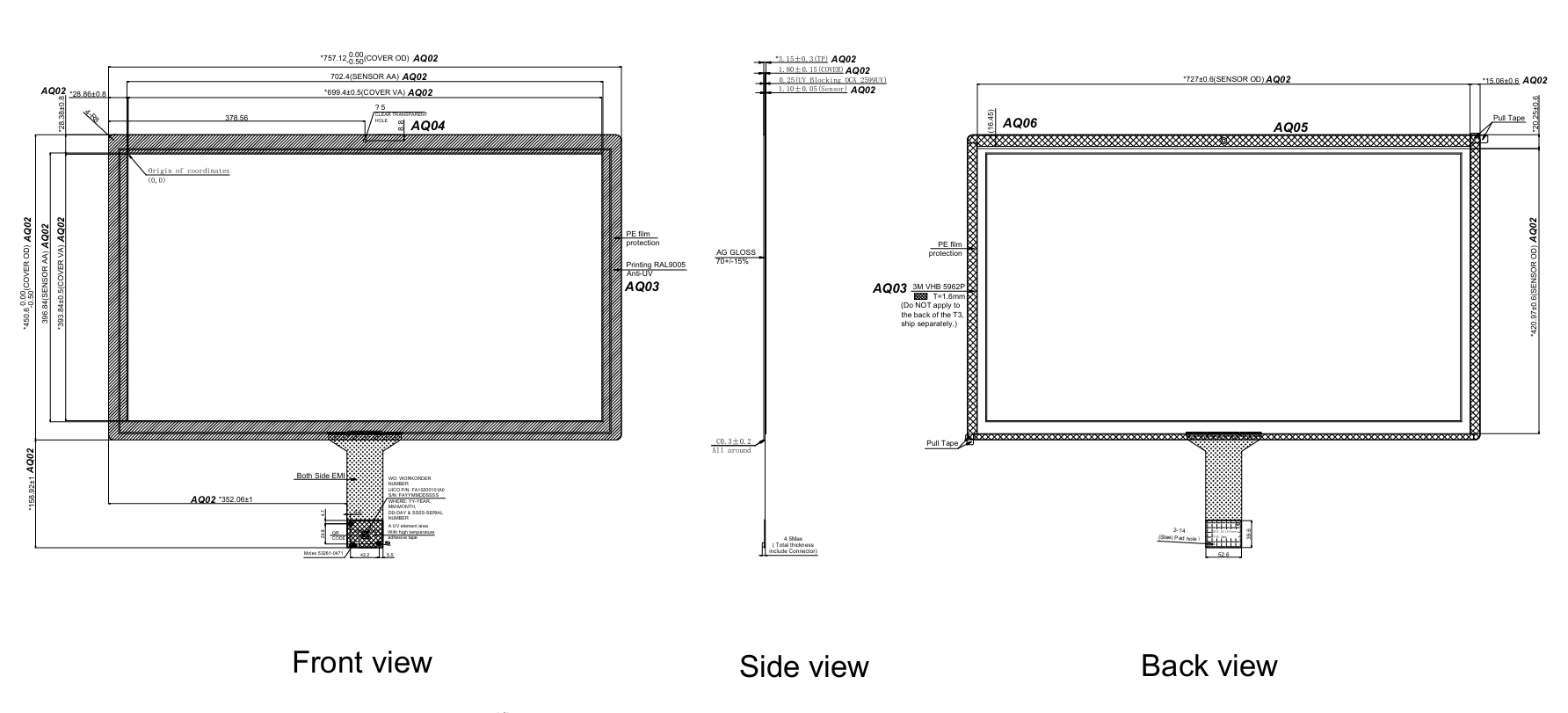

描画
仕様
アイテム | 仕様 | ユニット | 述べる |
TPアクティブサイズ | 31.5(対角) | インチ | |
TP外形サイズ | 757.12(H)×450.6(V)×3.15(T) | mm | |
ビューエリア | 699.4(H)×393.84(V) | mm | |
表面硬度 | ≥ 7時間 | - | 750g |
表面処理 | AG | - | |
タッチ透過率 | 82%以上 | - | |
タッチドライバーIC | mXT2952TD | - | |
タッチポイント | 10 (乾燥) | - | |
タッチモード | 指 | - | |
タッチインターフェース | USB | - | |
IICアドレス | - | - | |
動作温度 | -40～+70 | ℃ | |
保管温度 | -40～+70 | ℃ | |
湿度 | 10%～90% | - |
寒冷地屋外制御端末用広温度タッチパネル
北欧のシステム インテグレーターは、 半露出の工業用地に設置される 31.5 インチの 屋外制御端末を開発していました.
このシステムは、冬季の気温が -30°C を下回る場合も含め、一年中稼働する必要がありました。ディスプレイモジュールはすでに低温検証に合格していましたが、タッチインターフェイスはコールドスタートテスト中に繰り返し失敗しました。
環境テスト中に、お客様は次のことを経験しました。
コールドスタート時のタッチ応答遅延
-20°C 未満でのマルチタッチの不安定性
長時間低温にさらされた後、時折反応しなくなる領域が発生する
起動中のコントローラ通信の中断
問題は明るさや液晶画面のフリーズではありませんでした。それは 極寒の環境下でのタッチパネルの電子機器とセンサーの動作でした.
ほとんどの標準的な 工業用タッチ パネルの 定格温度は -20°C ～ +70°C のみです。
-20°C を下回ると、センサー信号の安定性、コントローラー IC の動作、材料の膨張の違いが性能に影響を及ぼし始めます。
FN3150P003A はとして設計されています。 、-40°C ～ +70°C の動作をサポートする 広温度タッチパネル
これにより、次のことが確保されました。
信頼性の高いコールドスタート性能
連続氷点下動作でも安定したタッチレスポンス
起動中にコントローラ通信エラーが発生しない
大型タッチパネルは、信号ノイズや環境ストレスの影響を受けやすくなります。
mXT2952TD コントローラーと最適化されたセンサー設計により、パネルは 31.5 インチのアクティブ領域全体にわたって安定した 10 ポイントのタッチ精度を維持しました。
USB インターフェイスにより、追加の変換ボードを必要とせずに産業用 PC に直接接続できるため、統合の複雑さと屋外展開における潜在的な障害点が軽減されます。
検証後、システムは次のことを達成しました。
-35℃でのコールドスタートに成功
冬季屋外テストでも安定したマルチタッチ性能を実現
現場での故障リスクの軽減
USB標準インターフェースによる統合時間の短縮
お客様は、フロント インターフェイス アーキテクチャを再設計することなく、屋外端末を立ち上げることができました。
典型的な寒冷気候での用途
FN3150P003A は次の用途に適しています。
屋外制御端子
寒冷地におけるEV充電ステーション
エネルギー貯蔵システムのインターフェース
鉱山または重機のオペレーターパネル
非加熱倉庫ターミナル
カスタマイズ
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
FANNALについて
 | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
| | ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
| | グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
| | 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
| | 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
| | 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。 |
証明書
よくある質問
幅広い温度タッチ パネルは、-20°C 未満、通常は -40°C まで動作するように特別に設計されています。
違いは、コントローラーの安定性、センサーの校正、熱収縮時の材料の挙動、および信号の調整にあります。標準的な工業用タッチ パネルでは、信号のドリフト、応答の遅延、または氷点下環境での起動の不安定さが発生することがよくあります。
低温では、いくつかの要因が静電容量センシングに影響します。
材料の誘電特性の変化
コントローラーICコンポーネントの応答が遅い
コールドスタート時の信号ノイズの増加
センサーの均一性に影響を与える機械的収縮
適切な調整と検証を行わないと、-20°C を下回ると静電容量式タッチのパフォーマンスが不安定になる可能性があります。
いいえ。
-40°C の動作定格はタッチ パネルの電源がオンになり、正常に機能することを意味します。 、コールド スタート時を含め、 -40°C で
多くの製品では、-40°C での保管を記載していますが、-20°C での動作のみをサポートしています。屋外または暖房のない設置の場合、動作温度が重要な仕様です。
-40°C のタッチ パネルは通常、次の場合に必要です。
屋外用産業用制御端末
寒冷地におけるEV充電ステーション
エネルギー貯蔵システム
鉱山機械
北部気候における交通インフラ
暖房のない倉庫または半露出の工業用地
これらの環境では、信頼性の高いコールド スタートと継続的な低温動作が必要です。
適切に設計された広温度タッチパネルは、全動作範囲にわたって一貫したタッチ精度を維持する必要があります。
光学性能 (透過率や表面処理など) は通常、温度定格には依存しませんが、コントローラーの調整とセンサーの設計では、極端な温度下でも信号の安定性を確保する必要があります。
