FN150PGRGRL
15
374.65*298.45*5.3
328.32*252.50*1.1
-20〜70
-30〜80
マイクロチップ
USB
305.13*229.10
G+G
| 可用性ステータス: | |
|---|---|
| 数量: | |
15.0 インチの投影型静電容量方式 (PCAP) タッチ ディスプレイは、 G+G (ガラス + ガラス) 構造 と USB インターフェイス を備えており、応答性が高く正確なマルチタッチ入力を実現します。
産業用および組み込みアプリケーション向けに設計されており、カスタム コントロール パネルや対話型システムへの長期的な統合に向けて信頼性の高いタッチ パフォーマンスを提供します。
特徴
15.0インチ PCAP タッチ パネル – 高精度のマルチタッチ入力をサポートします。
G+G 構造 – 産業用途に適した耐久性と安定した構造。
USB インターフェイス – 組み込みシステム、PC、産業用コントローラーと簡単に統合できます。
マルチタッチのサポート – 制御および対話型アプリケーション向けの応答性の高いタッチ エクスペリエンス。
工業グレードの設計 – 標準的な工業用温度範囲で信頼性の高い動作 (-20 ~ 70 °C で動作)。
カスタマイズ可能 – プロジェクト固有の要件に合わせて、オプションの FPC 長さ、コネクタのタイプ、および表面コーティングを利用できます。

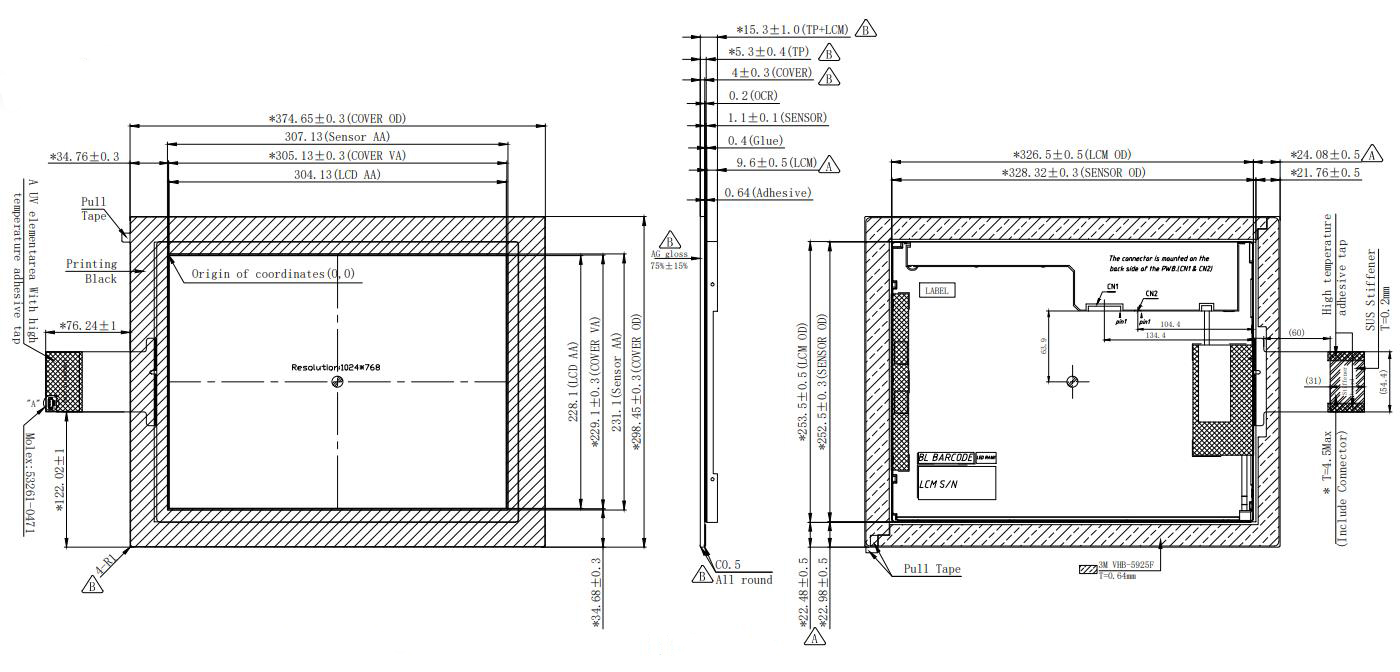

描画
仕様
構造 | 材料 | 述べる |
カバーガラス | 強化ガラス | 厚さ:4.0mm±0.05mm |
光学透明粘着剤 | OCR | 厚さ:0.175mm±0.05mm |
伊東ガラス | 伊東ガラス | 両面ITOガラス;厚さ:1.1mm±0.05mm |
アイテム | 説明 | ユニット |
タッチモジュールのサイズ | 15 | インチ |
外形寸法 | 374.65 * 298.45 | mm |
ビューエリア | 305.13 * 229.10 | mm |
センサーエリア | 328.32 * 252.50 | mm |
カバーの厚さ | 4.0 | mm |
タッチ数 | 10 | - |
入力タイプ | USB | - |
制御タイプ | マイクロチップ | - |
アプリケーション
産業用制御パネルとヒューマン マシン インターフェイス (HMI)
組み込みシステムのタッチインターフェイス
タッチ入力を必要とする医療機器および診断機器
キオスク、販売時点管理 (POS)、および産業オートメーション端末
カスタムマルチタッチインターフェースプロジェクト
カスタマイズ
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm~10.0mm
PMMA: 0.5mm~3.0mm
PC: 0.1mm~1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
FANNALについて
![]() | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
![]() | ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
![]() | グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
![]() | 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
![]() | 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
![]() | 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。 |
証明書
よくある質問
Q1: このタッチ ディスプレイはカスタム組み込みシステムと統合できますか?
A: はい。 USB インターフェイスと標準的な機械寸法により、幅広い組み込みシステムや産業用プラットフォームとの統合が可能になります。
Q2: 追加のタッチ機能やコーティングをカスタマイズできますか?
A: はい。 FANNAL は、プロジェクトの要件に基づいて、オプションのコーティング、コネクタ タイプ、および FPC 長さを提供できます。
Q3: 取り付け用のアクセサリはありますか?
A: 取り付けを簡素化するために、オプションの取り付けブラケットとケーブル ハーネスを使用できます。
Q4: このパネルはタッチ ポイントをいくつサポートしますか?
A: マルチタッチ入力がサポートされています。正確なタッチポイントはコントローラーの設定によって異なります。
Q5: このタッチパネルは連続操作に適していますか?
A: はい。適切に統合すると、産業用および組み込みアプリケーションで長期使用できるように設計されています。
