5.2インチPCAPタッチパネル |幅広い温度 -30~80°C

5.2インチPCAPタッチパネルの代表的な用途

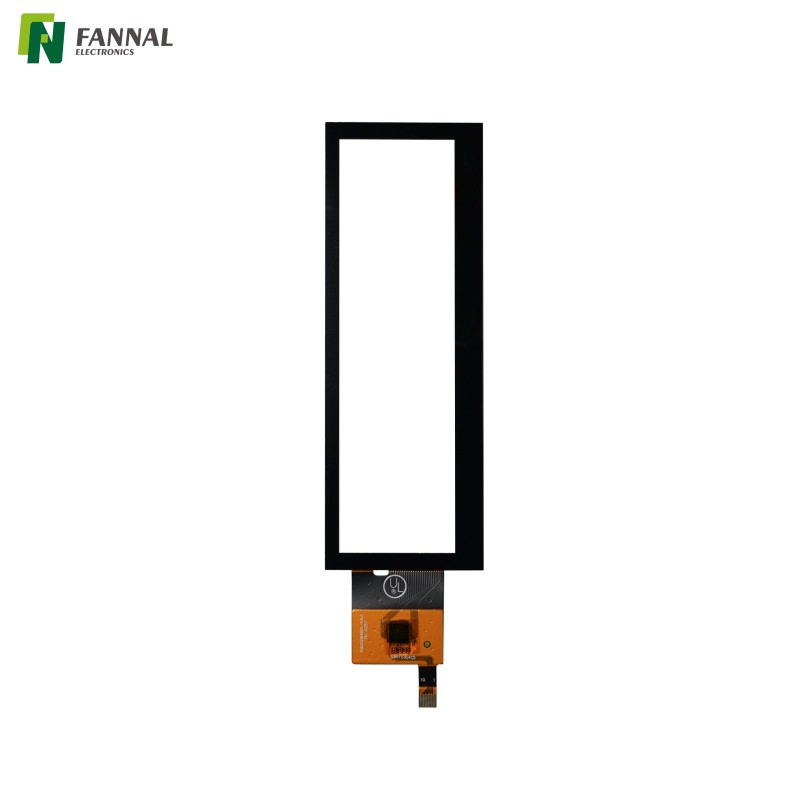

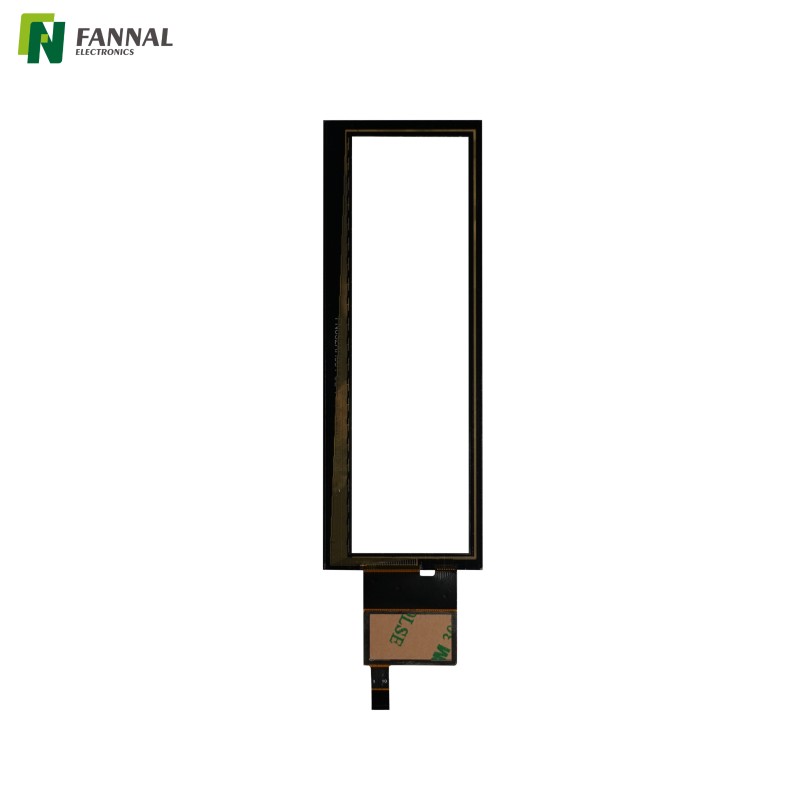

この 5.2 インチ 投影型静電容量方式 (PCAP) タッチ パネルは、信頼性の高いタッチ入力、耐久性のあるガラス構造、および要求の厳しい環境での安定したパフォーマンスを必要とするコンパクトなデバイスに適しています。

産業用制御機器

応答性の高いマルチタッチ操作が必要なハンドヘルド コントローラー、コンパクトな HMI パネル、マシン インターフェイス、ポータブル テスト デバイスで使用されます。

医療機器

スムーズなタッチ操作と掃除が簡単なガラス表面を必要とする診断機器、ポータブル モニター、分析装置、ヘルスケア制御端末に適しています。

スマートホームとビルの制御

最新のタッチ UI デザインにより、サーモスタット、アクセス パネル、ルーム コントローラー、エレベーター インターフェイス、セキュリティ システムに統合できます。

ポータブル商用機器

POS 端末、支払いデバイス、セルフサービスのハンドヘルド ユニット、在庫スキャナ、およびフィールド サービス機器に最適です。

屋外および半屋外システム

幅広い動作温度をサポートしているため、充電ステーション、で使用できます。 屋外アクセス コントロール パネル、パーキング システム、および交通ターミナル (適切な筐体設計の場合)

家庭用電化製品のアップグレード

5.2 インチのタッチ インターフェイスを必要とするスマート コントローラー、家電製品、メディア コントローラー、およびカスタム組み込みタッチ製品に適用されます。

自動車およびモビリティデバイス

プロジェクトの要件に応じて、 二次制御パネル、スマート ドッキング システム、フリート ターミナル、 車載組み込みインターフェイスに適しています。

コンパクトなサイズ、安定したタッチ、鮮明な表示性能が要求されるポータブル診断機器やウェアラブル周辺機器に適用できます。

自動車	支払いシステム	交通機関	e-bike
屋外	産業用パネル	医療機器	フィットネス機器
エンジニアリング工場	バイク	自販機	ホームアプリケーション

カスタマイズ

産業、医療、組み込みシステムにわたるさまざまな統合要件をサポートするために、 FANNAL はディスプレイ、タッチ、オプティカル ボンディングの柔軟なカスタマイズ サービスを提供します。

カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65 インチ

• センサー構造： G+G / G+F+F

• 産業および自動車環境 向けに設計

サポートされているタッチ機能:

• マルチタッチ

• 防水タッチ

• グローブタッチ

• パッシブスタイラス

• ジェスチャーコントロール

• パームリジェクション

動作温度オプション:

• 工業用： -20℃～70℃

• 自動車: –30°C ～ 85°C

タッチコントローラー(IC)

• サポートされている IC パートナー: EETI、ILITEK、Goodix、FocalTech、Cypress、Microchip

• FANNAL 社内ファームウェアのチューニングとタッチの最適化

• 優れた 耐干渉性能

• 長期にわたる産業上の安定性 を考慮した設計

• EMI/RFI 準拠のための EMC エンジニアリング サポート

カバーレンズ

材料オプション:

• ガラス： 0.55～10.0mm

• PMMA： 0.5～3.0mm

• PC： 0.1～1.0mm

カスタムカバーデザイン:

• CNC加工

• 熱間曲げ

• 2.5D/3Dカバーガラス

• セラミック印刷

• PMMA一体構造

利用可能な表面処理:

• AG / AR / AF (3A 光学処理)

• 抗菌コーティング

• 防爆補強

3. オプティカルボンディングオプション

FANNAL は、 ディスプレイの可読性、耐久性、環境信頼性を向上させる複数の光学接着技術を提供します.

オプティカルボンディングは次のことに役立ちます。

• 日光の下での可読性を 向上させる

• 内部反射 を低減する

• 耐衝撃性の 向上

• 長期信頼性の 向上

FANNALについて

2011 年に設立された FANNAL はタッチ ディスプレイ ソリューションのスペシャリストであり、高品質の製品と技術サービスを世界中に提供しています。当社は社内でカスタム ディスプレイ、PCAP タッチ スクリーン、光学接着を設計および製造しています。当社のソリューションは、産業、屋外、医療、自動車、その他のアプリケーションに役立ちます。

当社はによって財政的に支援され、急成長しているハイテク企業です。 、電子デバイスと組み込みコンピューティングのヨーロッパのリーダーである当社はSECO ISO 9001、ISO 14001、ISO 45001、ISO 13485、および IATF 16949 認証を取得しています。当社の製品は REACH および RoHS に準拠しており、ご要望に応じてテストレポートまたは宣言書を入手できます。

安定した品質とエンジニアリング サポートにより、FANNAL はお客様が競争力を維持し、世界中で製品を差別化できるよう支援します。

豊富な経験: TFT ディスプレイ、 AMOLED ディスプレイ 、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における15 年の経験。

ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス

グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート.

強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。

信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。

品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。

よくある質問

1. この 5.2 インチのタッチパネルは手袋をしたままでも操作できますか?

はい、グローブ タッチのサポートは、通常、コントローラーのファームウェアの調整とセンサーの感度の調整によって最適化できます。実際のパフォーマンスは、グローブの素材、厚さ、最終的なエンクロージャーの設計によって異なります。

2. このパネルでは防水タッチは利用できますか?

はい。コントローラのパラメータ調整により、撥水性と耐湿性のタッチ性能をサポートできます。屋外または湿気の多い環境では、システム全体の密閉と接地の設計も重要です。

3. カバーガラスをロゴ、色、印刷でカスタマイズできますか?

はい。カスタム カバー ガラス オプションには通常、シルク印刷、ロゴ印刷、黒枠、透明窓、AG/AR/AF コーティング、製品 ID デザインに一致する装飾仕上げが含まれます。

4. このタッチパネルはLCDに貼り付けることができますか?

はい。ディスプレイの構造に応じて、エアボンディング用またはオプティカルボンディング用に供給できます。日光による可読性の向上、反射の低減、または耐久性の向上が必要な場合には、オプティカルボンディングが好まれることがよくあります。

5. コントローラーボードではどのようなインターフェースが使用できますか?

最終的なインターフェイスは、コントローラー ソリューションとホスト システムによって異なります。一般的な出力には I2C または USB が含まれます。ドライバーのサポートは、オペレーティング システムとメインボード プラットフォームに基づいて確認する必要があります。

6. 最終デバイスで EMI または不安定なタッチの問題をどのように軽減できますか?

安定した接地、適切なシールド、クリーンな電源設計、ケーブル配線、エンクロージャ構造はすべてタッチのパフォーマンスに影響します。後のデバッグ時間を短縮するために、早期に統合をレビューすることをお勧めします。
