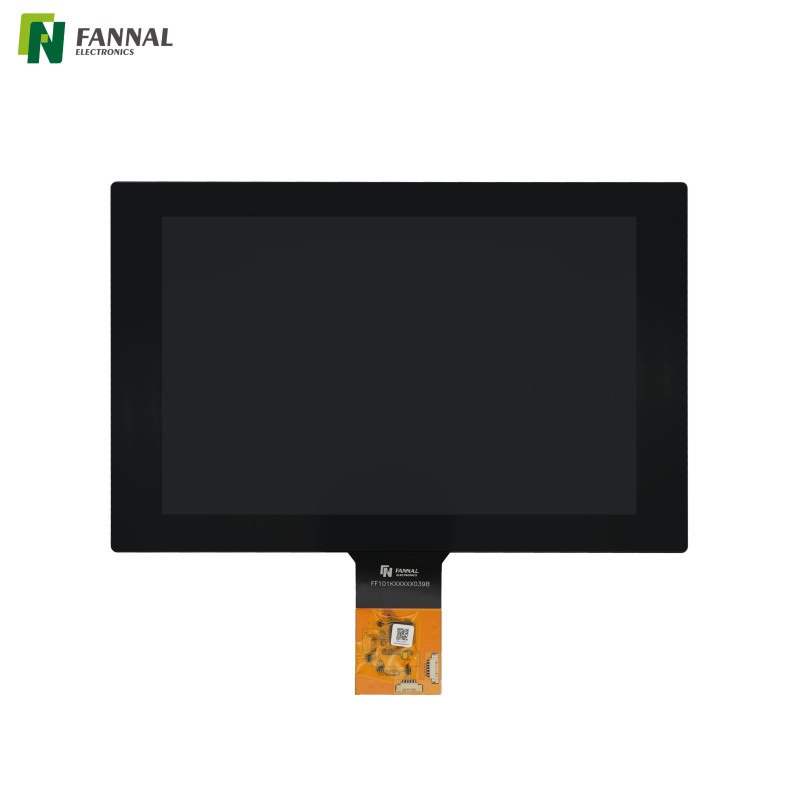

10.1 インチ オプティカル ボンディング タッチ ディスプレイ | 1280×800TFT

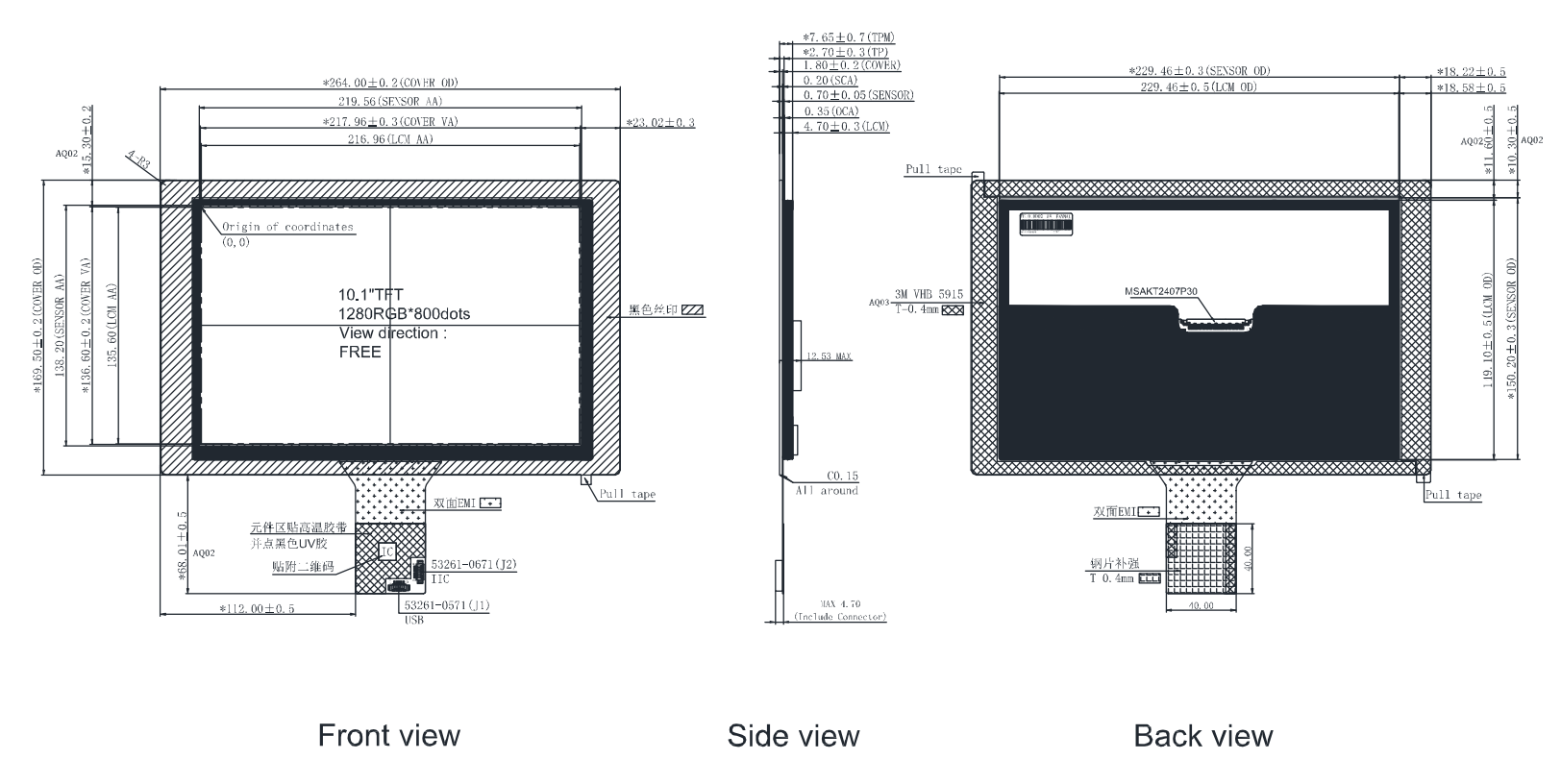

描画

仕様

アプリケーション

産業用ヒューマンマシンインターフェース

表示の鮮明さと信頼性の高いタッチ入力が重要な機械制御パネル、生産設備、工場自動化システムに適しています。

医療機器

耐久性のあるガラス表面と光学的に結合されたディスプレイ構造の恩恵を受ける、診断機器、実験室分析装置、ヘルスケア機器に適用できます。

スマートビルディングとアクセス制御

ビルディングオートメーションシステム、アクセス端末、ルームコントローラー、対話型コントロールパネルに統合できます。

商用組み込み機器

変化する屋内照明条件下で動作するセルフサービス端末、 情報キオスク、インテリジェント制御システムに適しています。

OEM ディスプレイの統合

機械的寸法、カバーガラスの外観、ディスプレイの統合を特定のプロジェクト要件に適合させることができる、カスタマイズされた組み込み製品を開発するメーカー向けに設計されています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

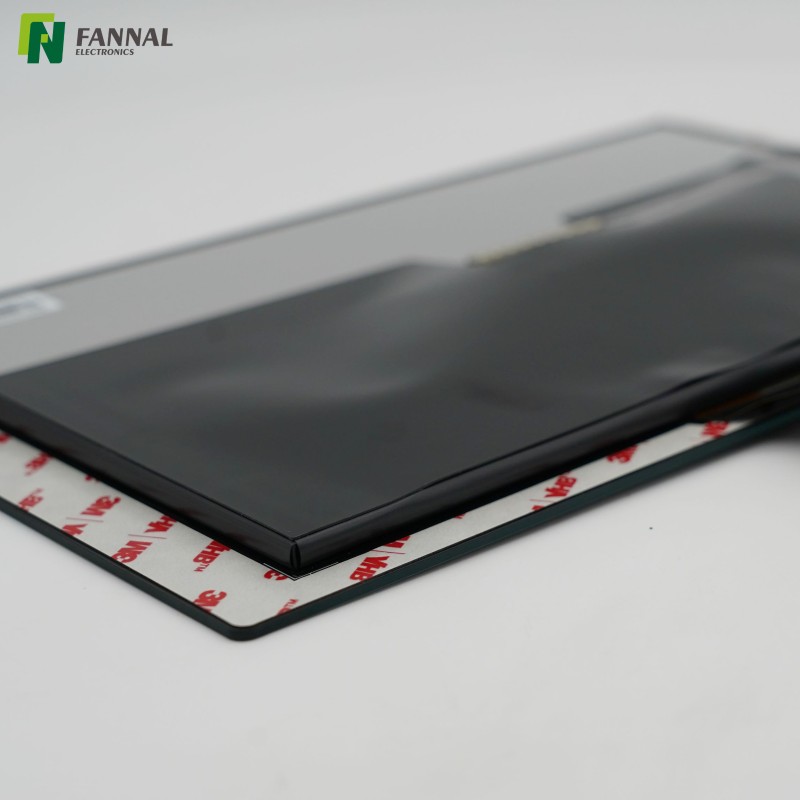

このタッチディスプレイにはなぜオプティカルボンディングが使用されているのですか?

オプティカルボンディングは、透明な接着剤を使用してタッチパネルとLCDの間のエアギャップを除去します。空気接着アセンブリと比較して、内部反射を低減し、知覚される画質を向上させ、ディスプレイ内部の結露を防ぐことができます。

オプティカルボンディングによりディスプレイは明るくなりますか?

オプティカルボンディングは、LCD 自体の光出力を増加させません。その代わり、反射を低減することでディスプレイ アセンブリを通過する光の効率が向上し、明るい環境でも画面がより鮮明に見えます。

このディスプレイは屋外用途に適していますか?

このディスプレイは、 標準的な TPM 輝度 420 cd/m²を提供し、多くの屋内環境や一部の日陰のある屋外設置に適しています。継続的な直射日光の場合、必要な明るさは周囲の光の条件、設置角度、筐体の設計によって異なります。

カバーガラスはカスタマイズできますか?

はい。カバー ガラスの厚さ、装飾印刷、ロゴ、エッジ プロファイル、カットアウト、および表面処理はすべて、さまざまな製品要件を満たすようにカスタマイズできます。

10.1 インチのタッチ ディスプレイを使用する製品は通常どのようなものですか?

10.1 インチのタッチ ディスプレイは、一般に産業用 HMI、医療機器、スマート ビルディング コントローラー、セルフサービス端末、EV 充電システム、および画面領域と設置サイズのバランスが必要なその他の組み込みデバイスに統合されます。
