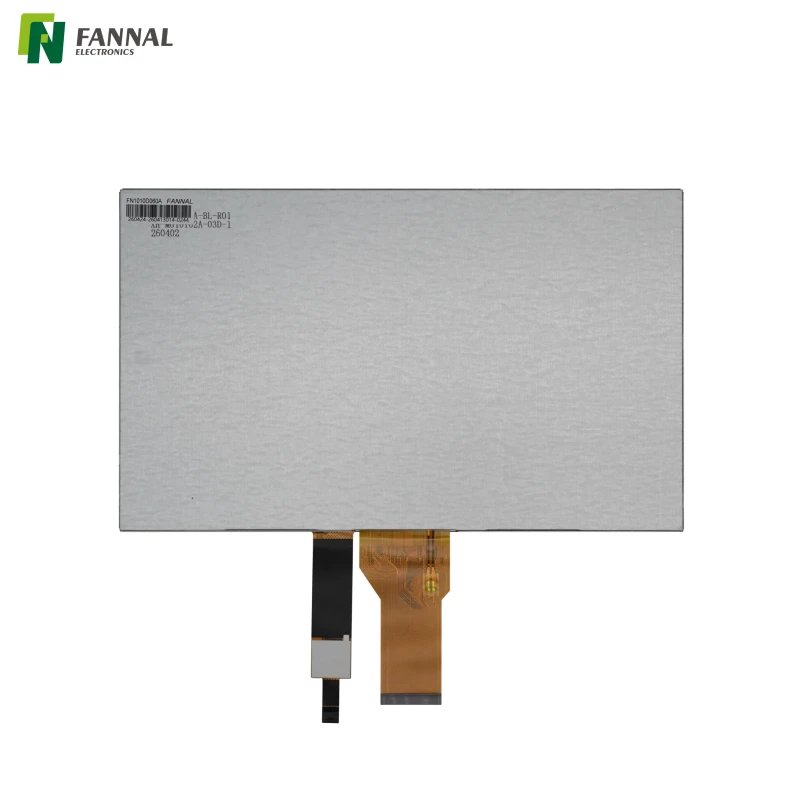

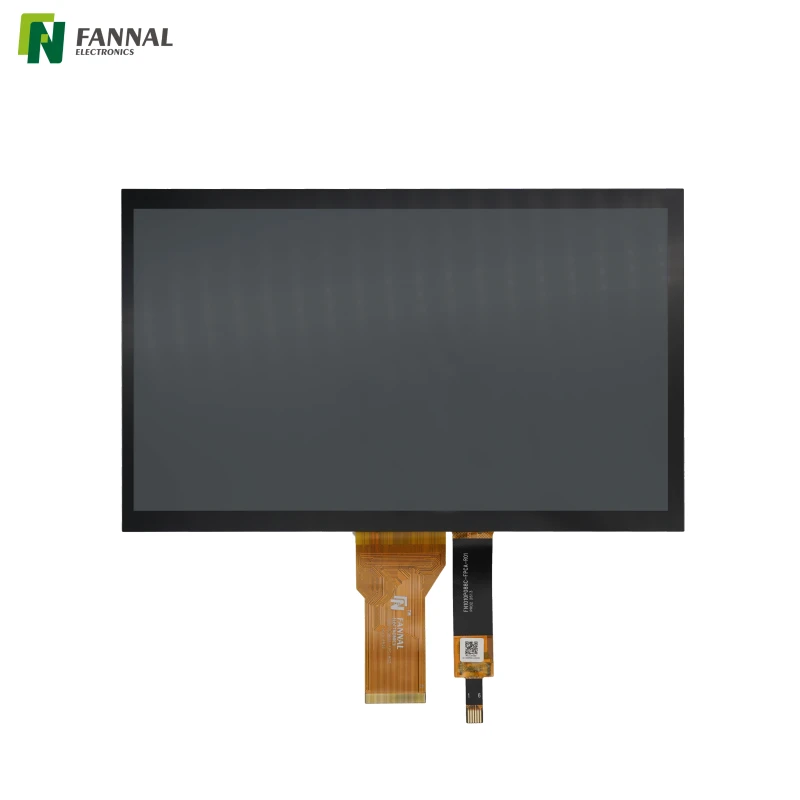

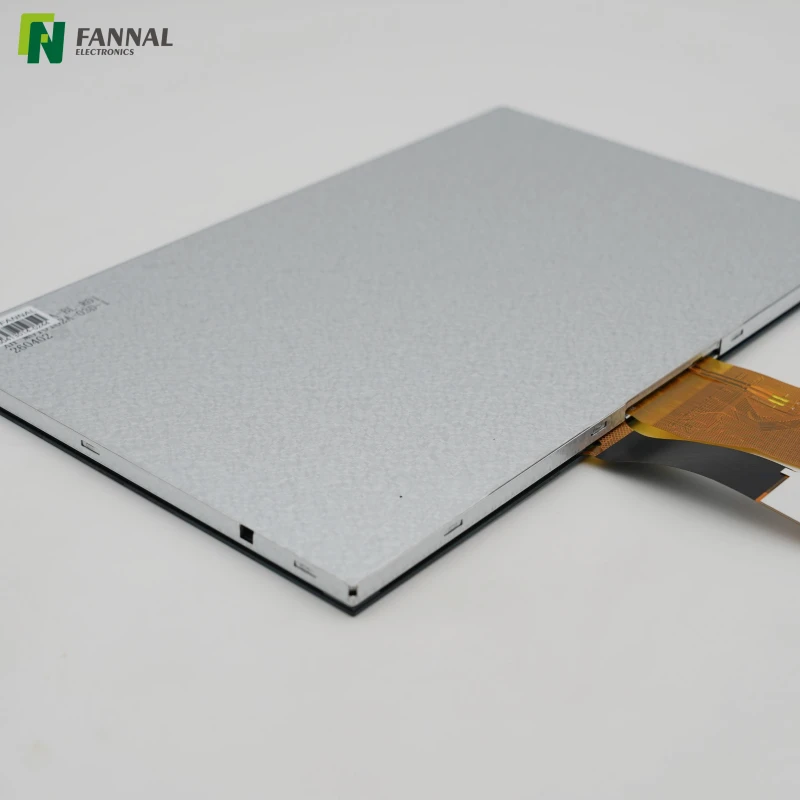

10.1 インチ スリム タッチ ディスプレイ | 1024×600G+G

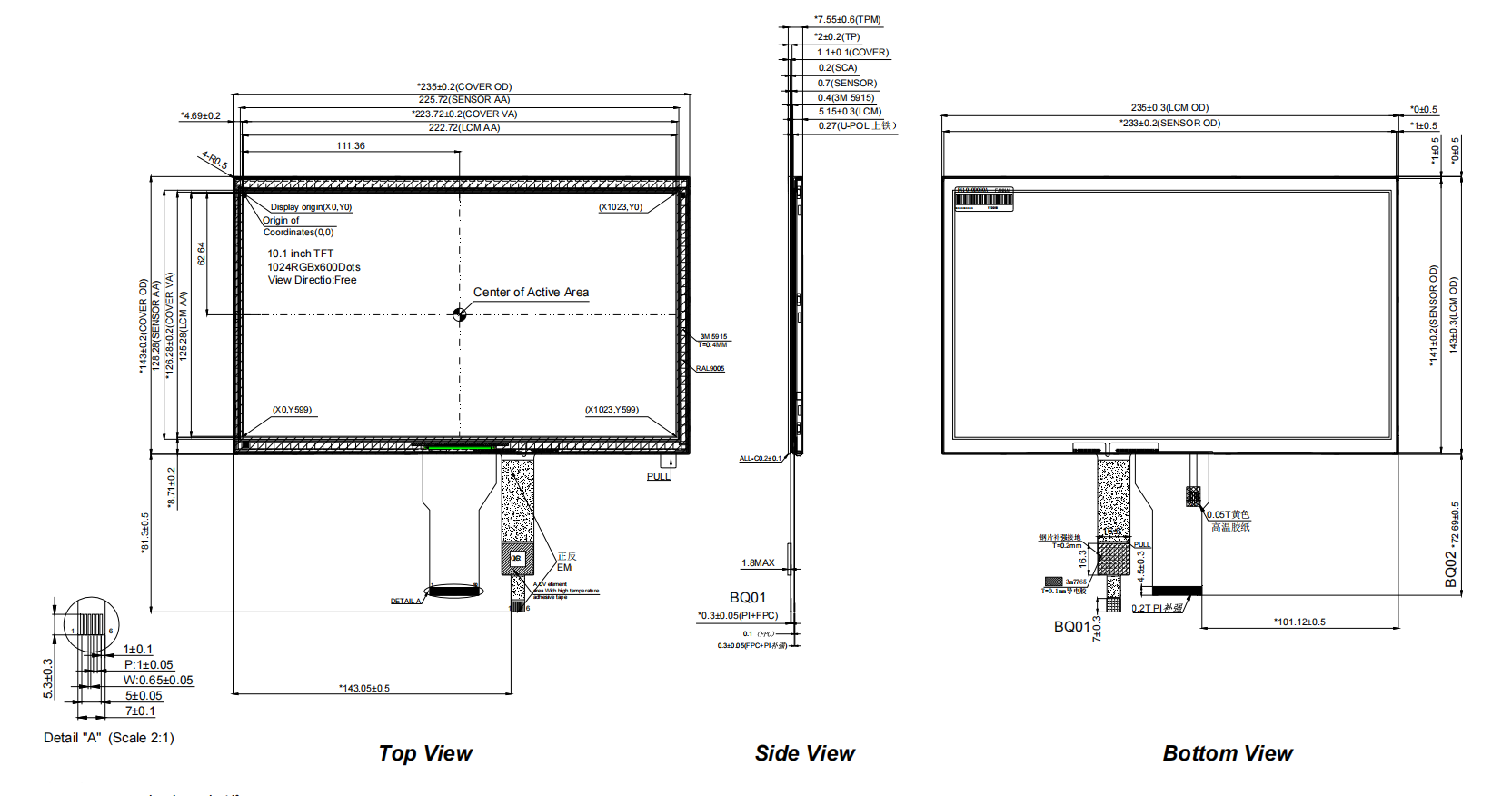

描画

仕様

アプリケーション

産業用HMI

10.1インチのフォーマットは、大きなパネルを必要とせずに、機器の制御、ステータス情報、パラメータ設定、および監視画面に十分なスペースを提供します。

コントロールパネルと機器のインターフェース

タッチ入力と比較的スリムなモジュールプロファイルの組み合わせにより、設置深さが重要な機械インターフェース、制御端末、組み込みオペレータパネルに適しています。

自動化装置

このディスプレイは、機械のステータス、構成、診断、またはプロセス制御のためのグラフィカル ユーザー インターフェイスを必要とする自動化機器に統合できます。

組み込みデバイス

7.55 mm TPM の厚さは、ディスプレイ アセンブリを制約のある筐体内に収める必要があるコンパクトな機器に役立ちます。

一般産業用・商業用機器

-20°C ～ +70°C の動作範囲と 10 点の静電容量式タッチを備えたこのモジュールは、より大型のタッチ インターフェイスを必要とするさまざまな屋内または制御された環境のデバイス用にも検討できます。

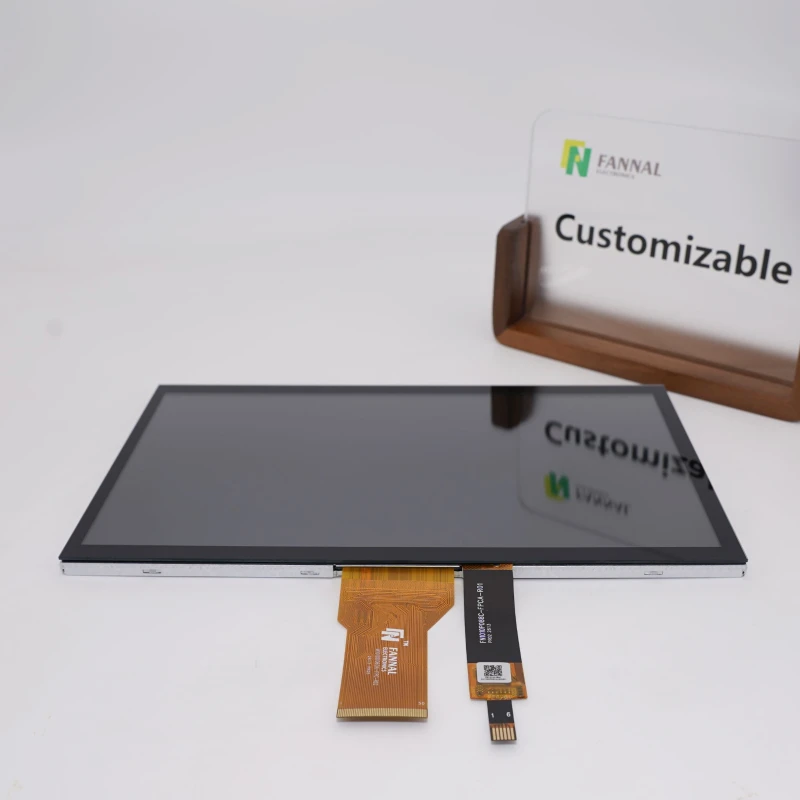

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

このディスプレイは屋外または直射日光下での使用に適していますか?

太陽光の下でも読み取り可能なディスプレイとしては位置付けられていませ ん。 TPM 輝度は標準 340 cd/m² で、多くの屋内および照明が制御された環境に適しています。直射日光の当たる用途では、通常、より高輝度のディスプレイと追加の光学的考慮事項が必要になります。

7.55 mm TPM 厚さの利点は何ですか?

7.55 mm という数字は、タッチ ディスプレイ モジュール全体の厚さを表します。フロントパネルの後ろの利用可能なスペースが限られている場合、スリムなモジュールを使用すると機械的統合が容易になります。最終的なエンクロージャ設計では、取り付け機能、ケーブル、コネクタ、取り付け公差を考慮する必要があります。

10 点タッチ機能をマルチタッチ インターフェイスに使用できますか?

はい。このモジュールは 10 点の指タッチをサポートしており、単純な 1 点操作ではなくジェスチャーや同時タッチ入力が必要なインターフェイスに適しています。

このディスプレイを既存のシステムに統合する前に何を確認する必要がありますか?

ホスト システムでは、必要な RGB 24 ビット ディスプレイ インターフェイスと I²C タッチ インターフェイス、および 3.3 V の電源要件を確認する必要があります。完全な TPM の厚さは約 7.55 mm で、輪郭は 235 × 143 mm であるため、機械的クリアランスも重要です。量産設計の場合、エンクロージャまたは PCB を最終決定する前に、最新の機械図面とインターフェイス定義を確認する必要があります。
