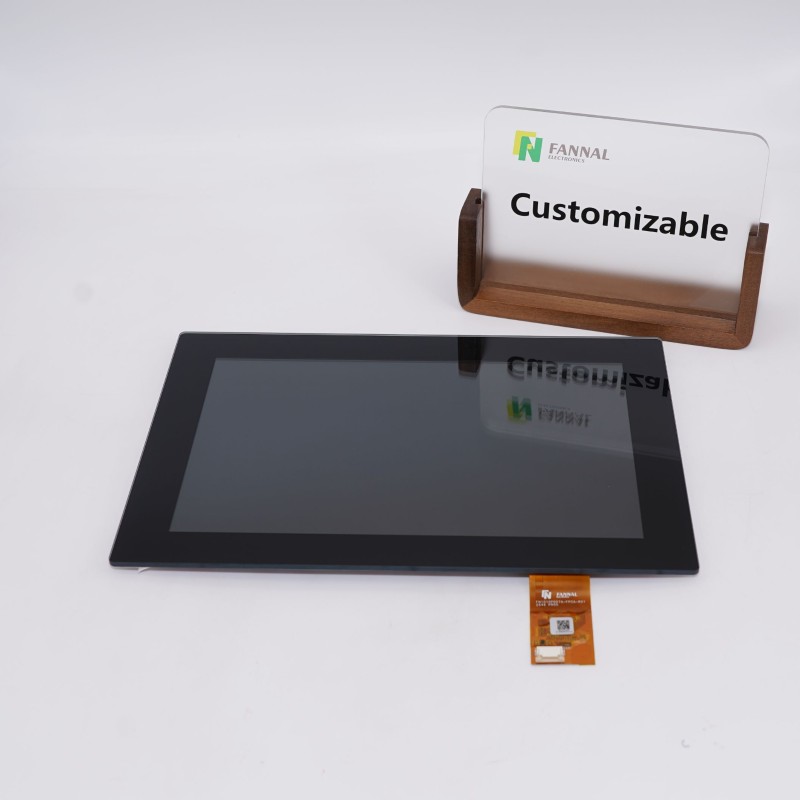

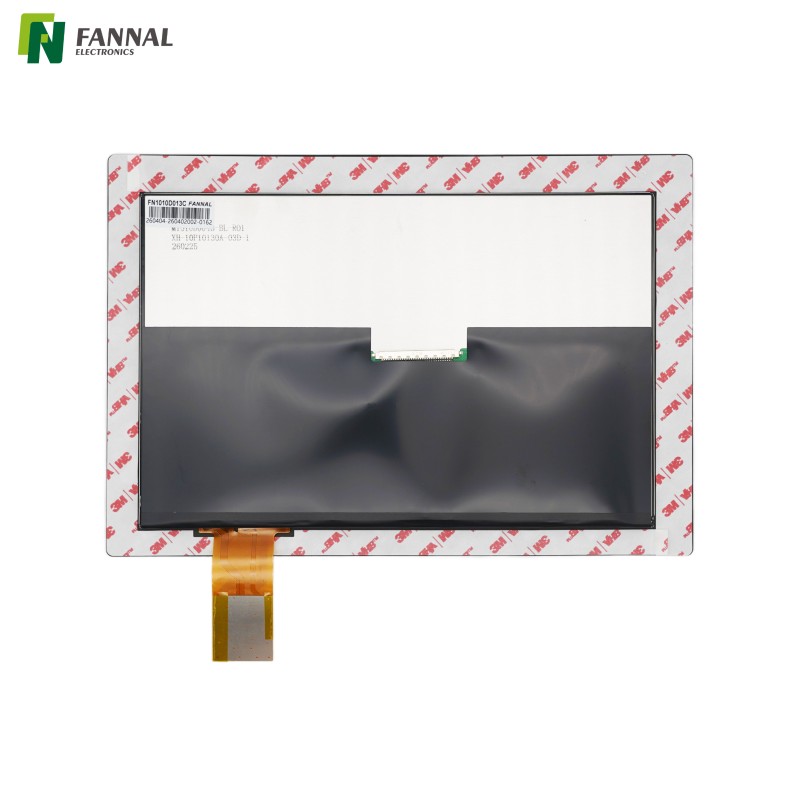

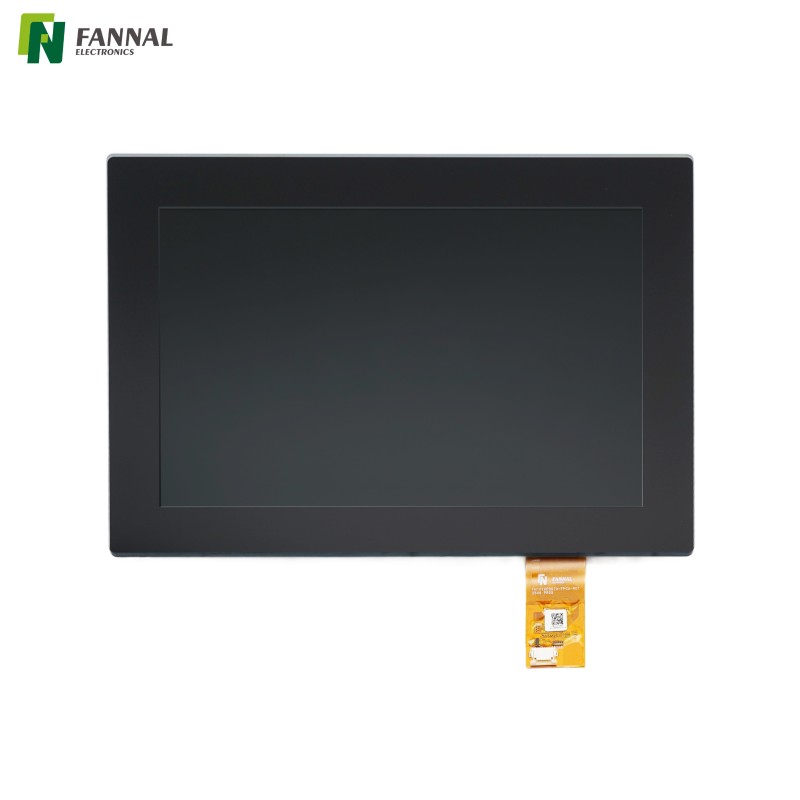

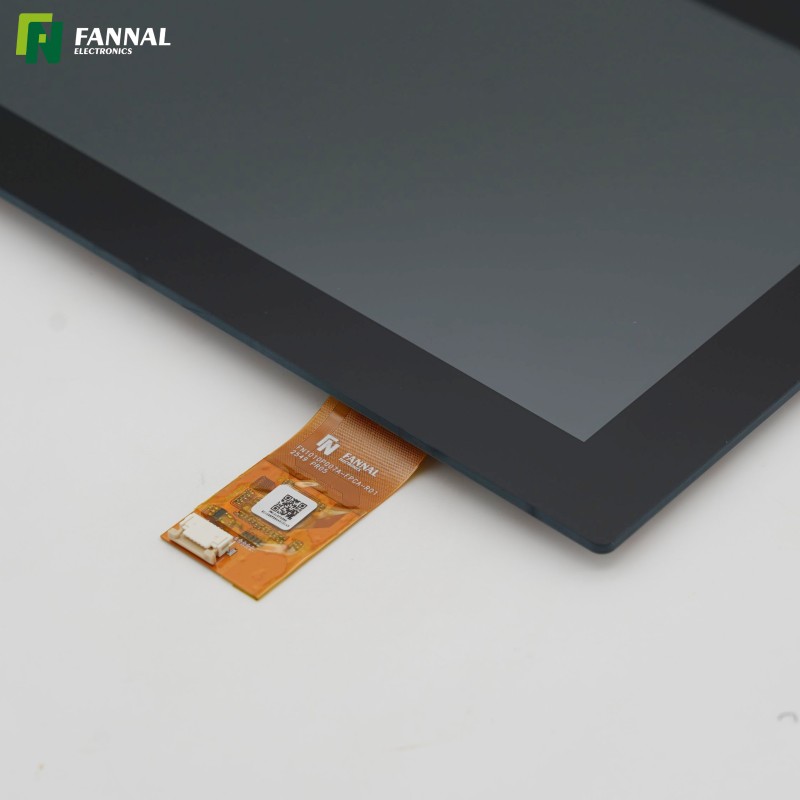

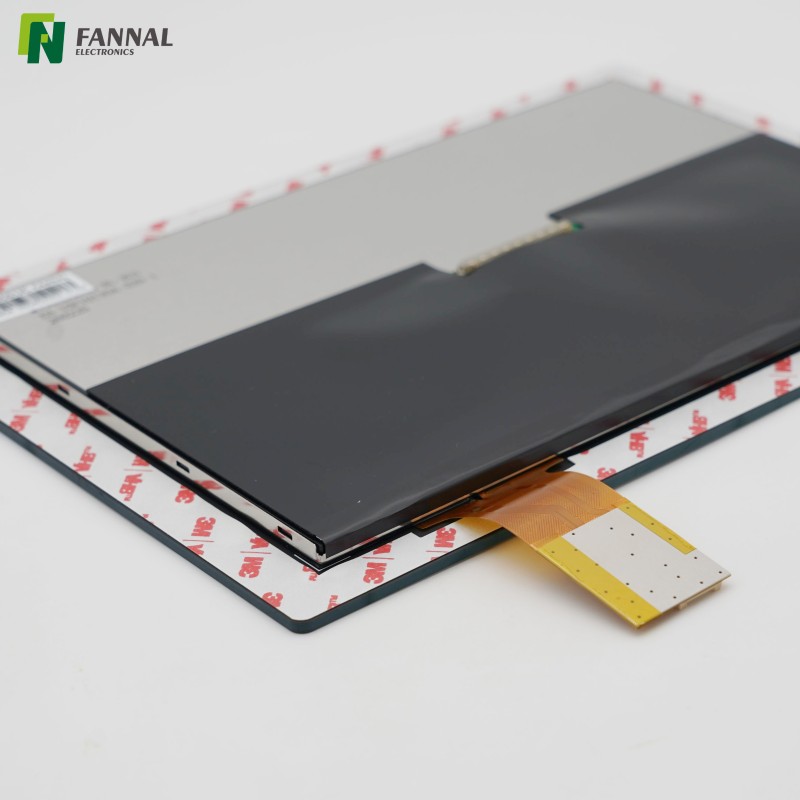

10.1インチ高輝度タッチディスプレイ

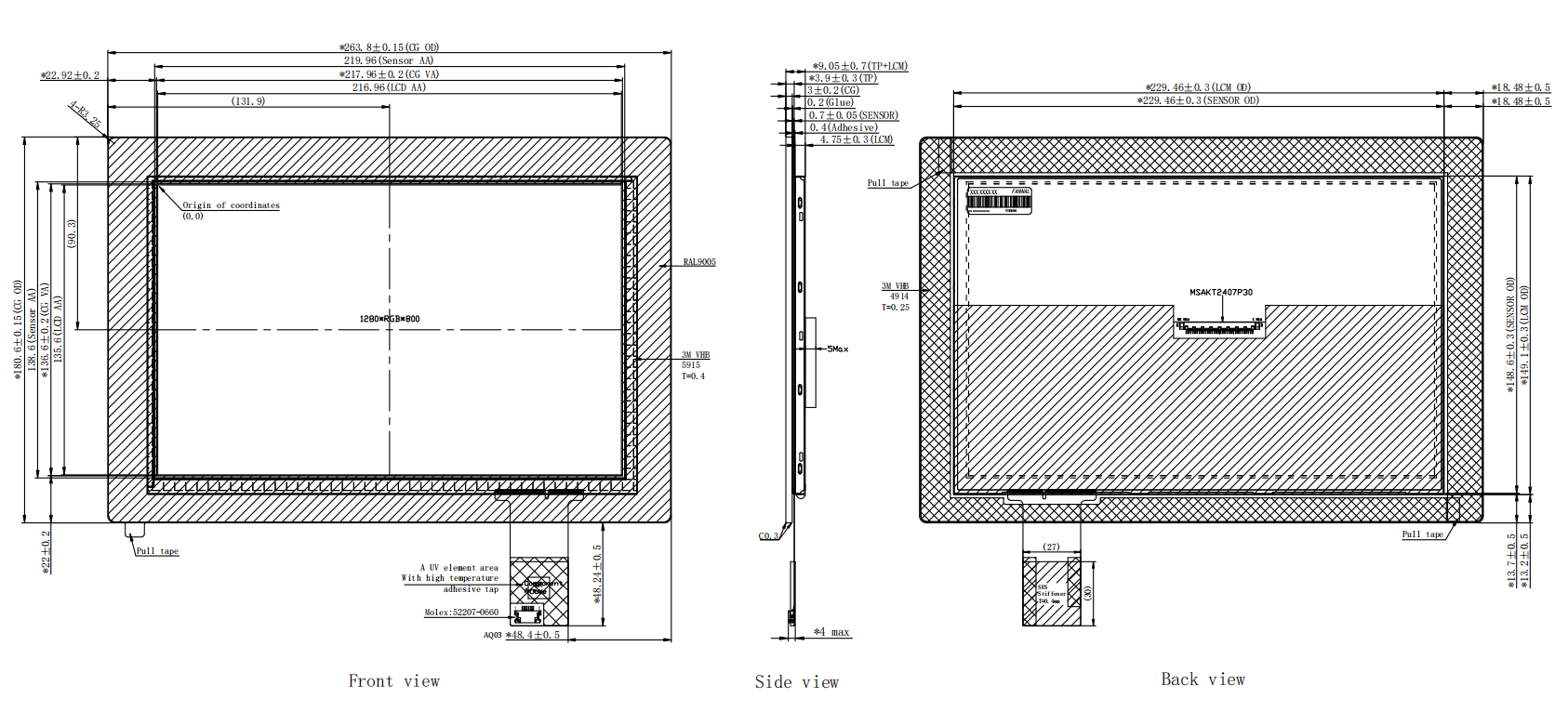

描画

仕様

アプリケーション

産業用HMI

変化する周囲照明の下で より明るいディスプレイが役立つ 、機械インターフェース、ファクトリーオートメーション機器、プロセス制御パネル、およびオペレーター端末に適しています。

屋外または半屋外の機器

850 cd/m² の標準的な TPM 輝度は、日陰のある屋外および半屋外の機器に考慮できます。ただし、直射日光の場合は明るさだけでは不十分です。光学接着、カバーガラス処理、視野角、筐体の設計も評価する必要があります。

輸送および制御装置

温度変化や周囲条件の変化にさらされる制御パネル、車両関連機器、その他の組み込みシステムに適用できます。

医療および実験装置

コンパクトな 10.1 インチのグラフィカル インターフェイスと信頼性の高いタッチ入力を必要とする分析装置、監視装置、実験器具に統合できます。

組み込み産業用デバイス

ディスプレイ、タッチパネル、機械アセンブリをカスタムエンクロージャに統合する必要がある OEM 機器に適しています。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

850 cd/m² は TFT の輝度ですか、それとも完成したタッチ ディスプレイの輝度ですか?

これは TPM 表面輝度であり、指定された輝度が完成したタッチ ディスプレイ アセンブリに適用されることを意味します。標準値は 850 cd/m²で、 最小値は 680 cd/m².

屋外での使用には 850 cd/m² で十分ですか?

日陰または半屋外の環境には適していますが、850 cd/m² が自動的に直射日光に十分であるとみなされるべきではありません。屋外での可読性は、反射、カバーガラス、視野角、光学接着、設置方向、筐体の設計によっても異なります。

G+Gタッチ構造のメリットは何ですか？

G+G はガラス カバーとガラス センサーを使用しており、繰り返しの指操作に適した剛性の高いタッチ サーフェスを提供します。これは、可能な限り薄いタッチ構造を実現することよりも、耐久性と安定した前面の方が重要な場合に一般的に使用されます。

このディスプレイは寒い環境でも動作できますか?

はい。指定された動作温度は -20°C ～ +70°Cです。低温での実際のシステム性能は、ホスト電子機器、エンクロージャ、およびアプリケーション固有の起動要件と併せて評価する必要があります。

FANNAL はこの 10.1 インチ タッチ ディスプレイをカスタマイズできますか?

はい。プロジェクトに応じて、FANNAL は機械的寸法、カバー ガラス設計、タッチ構成、インターフェース要件、接着、その他のディスプレイ統合要件について顧客と協力できます。最終的な構成は、ホスト システムとオペレーティング環境によって異なります。
