Is the FN1010T080A suitable for industrial HMI applications?

Yes. The combination of a 10.1-inch 1280 × 800 display, G+G capacitive touch, 5-point finger input, and a -20°C to +70°C operating range makes it suitable for many indoor industrial HMI and control applications. Final suitability should be checked against the equipment enclosure, installation environment, and expected operating conditions.

Is the FN1010T080A suitable for direct sunlight?

The FN1010T080A is not positioned as a sunlight-readable display. With 340 cd/m² typical TFT luminance, it is better suited to indoor or controlled-light environments. Applications exposed to strong ambient light or direct sunlight should be evaluated with a higher-brightness display and the complete front-cover structure.

Why use an air-bonded touch display for industrial equipment?

Air bonding is a practical choice when the application does not require the optical performance of full lamination. It can simplify the display structure and may be preferable where project cost, conventional assembly, or serviceability are important considerations. Applications with strong ambient light or strict reflection requirements may benefit from optical bonding instead.

What should be checked when integrating this display into an existing HMI?

Mechanical dimensions and mounting conditions should be checked first, followed by the LVDS display connection and I2C touch connection. The host system should also be evaluated for power requirements, touch-controller compatibility, operating temperature, and the actual ambient-light conditions at the installation location. FANNAL can review these integration requirements for OEM projects.

ホームページ » 製品 » タッチディスプレイ » 10.1インチ工業用タッチディスプレイ

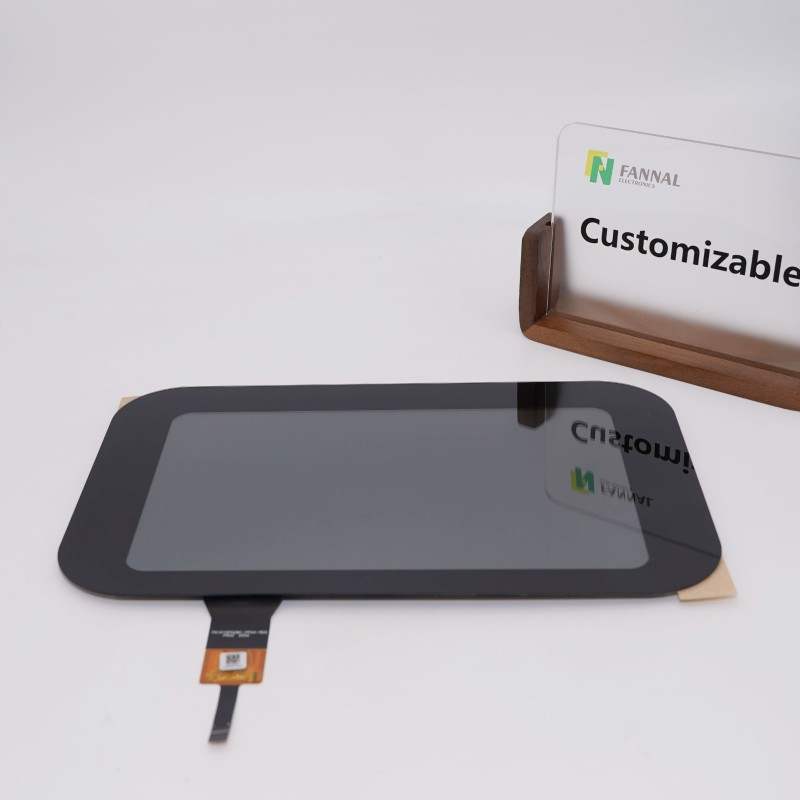

10.1インチ工業用タッチディスプレイ

1280 × 800 の解像度、G+G 静電容量式タッチ、5 点入力、および産業用 HMI、コントロールパネル、および組み込み機器向けの -20 °C ～ +70 °C での動作を特徴とする 10.1 インチ産業用タッチディスプレイ。

モデル：
FN1010T080A
製品ブランド：
FANNAL
サイズ(インチ)：
10.1
od（mm）をカバーする：
278.89(長さ)×179.41(幅)×5.64(厚さ)
表示AA(mm)：
216.96*135.6
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
LVDS
TP VA (mm)：
217.56(長さ)×136.2(幅)
構造：
G+G
解決：
1280×800
明るさ（CD/m²）：
340

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

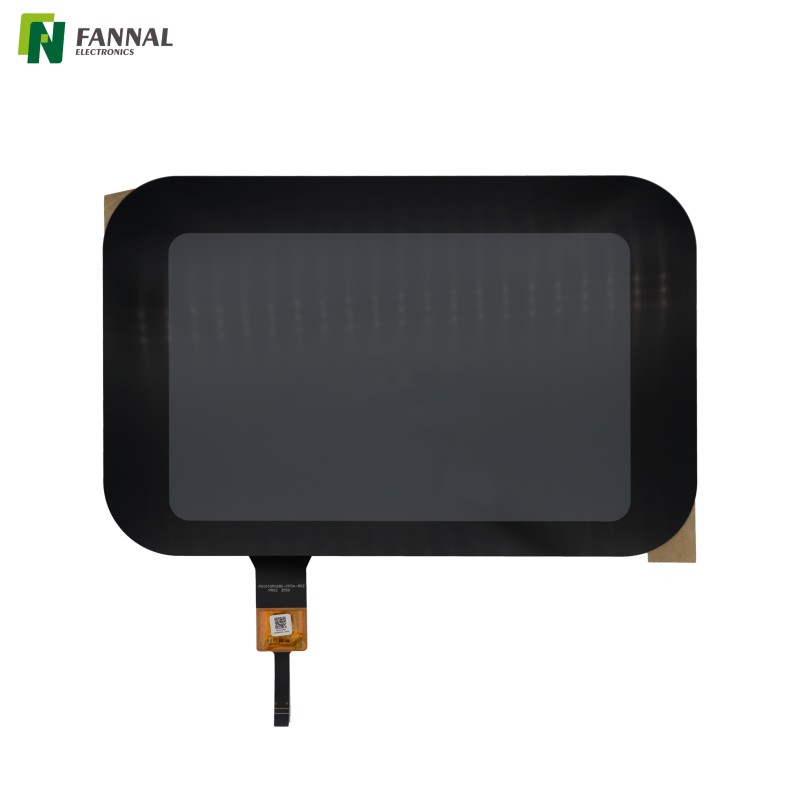

FN1010T080A は、1280 × 800 TFT LCD と G+G 投影型静電容量式タッチパネルを組み合わせた 10.1 インチの産業用タッチディスプレイです。 5 点指タッチ、LVDS ディスプレイ入力、I²C タッチ通信をサポートします。このモジュールは動作温度範囲が -20°C ～ +70°Cで、より大型のタッチインターフェイスが必要な産業用 HMI、コントロールパネル、組み込み機器向けに設計されています。

特徴

10.1 インチ 1280 × 800 ディスプレイ

1280 × 800 の解像度は、パネルサイズを大きくすることなく、グラフィカル HMI 画面、機器ステータス情報、制御ボタン、および監視インターフェイスに十分な作業領域を提供します。

ディスプレイには、 RGB ストライプピクセル配置と標準輝度 340 cd/m²の ADS パネルが使用されています。.

G+G 投影型静電容量式タッチ

タッチパネルは ガラスカバーとガラスセンサーを採用したをサポートしG+G構造を採用。 5 点指タッチ 、機器インターフェイスでの繰り返し操作に適した剛性の前面を提供します。

カバーガラスの表面硬度は最低 7Hです。.

工業用温度範囲

指定された動作温度は -20°C ～ +70°Cであり、このモジュールは通常の動作中に温度変化にさらされる機器に適しています。

保管温度は -30°C ～ +80°Cに指定されています.

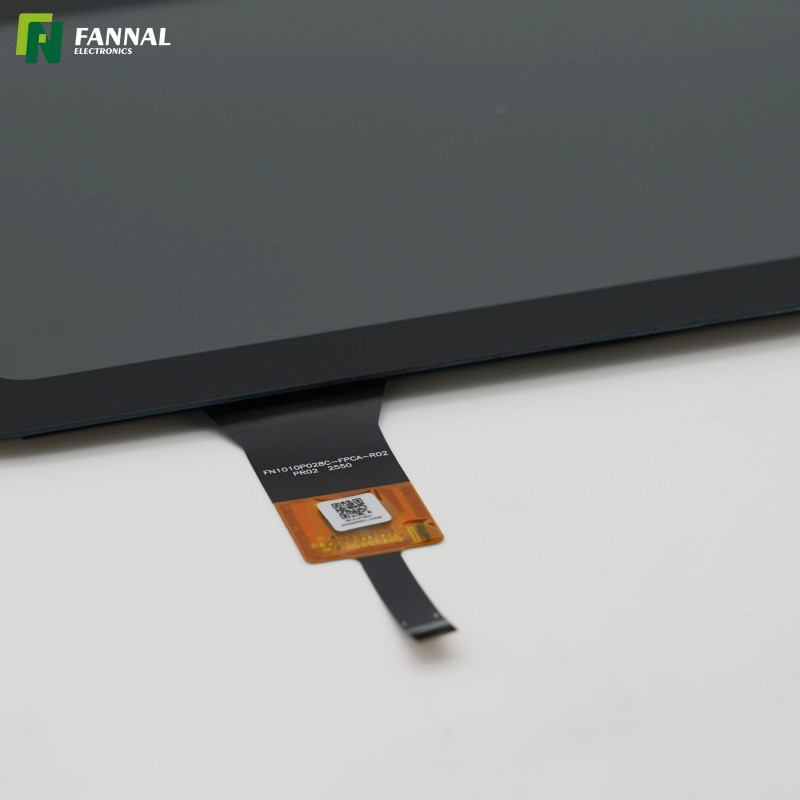

LVDS および I²C インターフェイス

TFT は LVDS 8 ビットインターフェイスを使用し、タッチパネルは I²Cを介して通信します。ディスプレイとタッチインターフェイスを分離しておくことにより、組み込みシステムと統合するための簡単なアーキテクチャが提供されます。

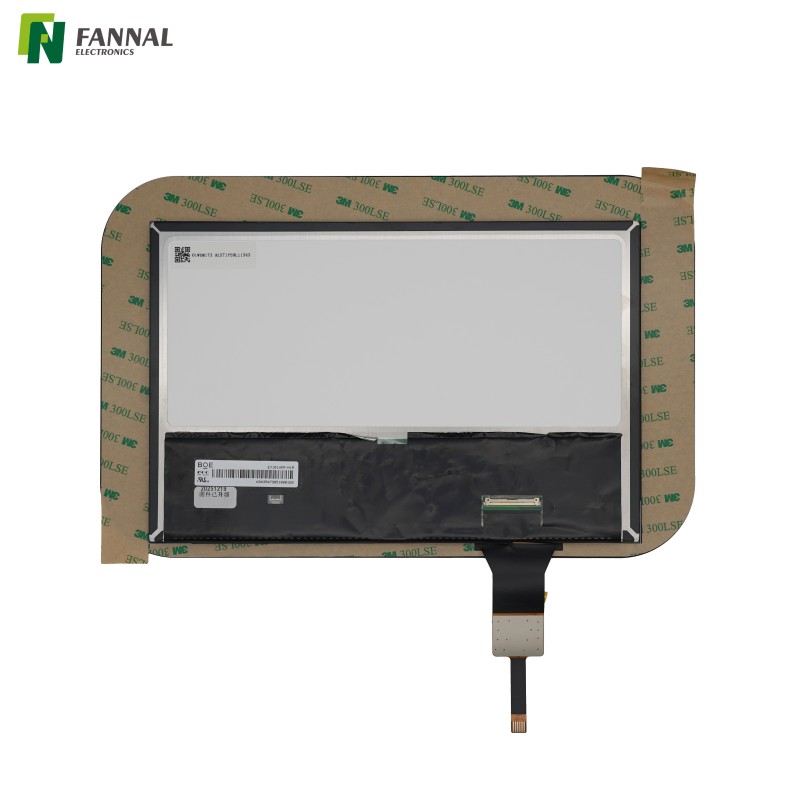

エアボンド構造

タッチパネルとTFTは 両面テープによるエアボンディングで組み立てられています。これは、プロジェクトで従来のタッチディスプレイ構造が必要であり、保守性が考慮されている場合に、産業機器用の実用的な構成です。

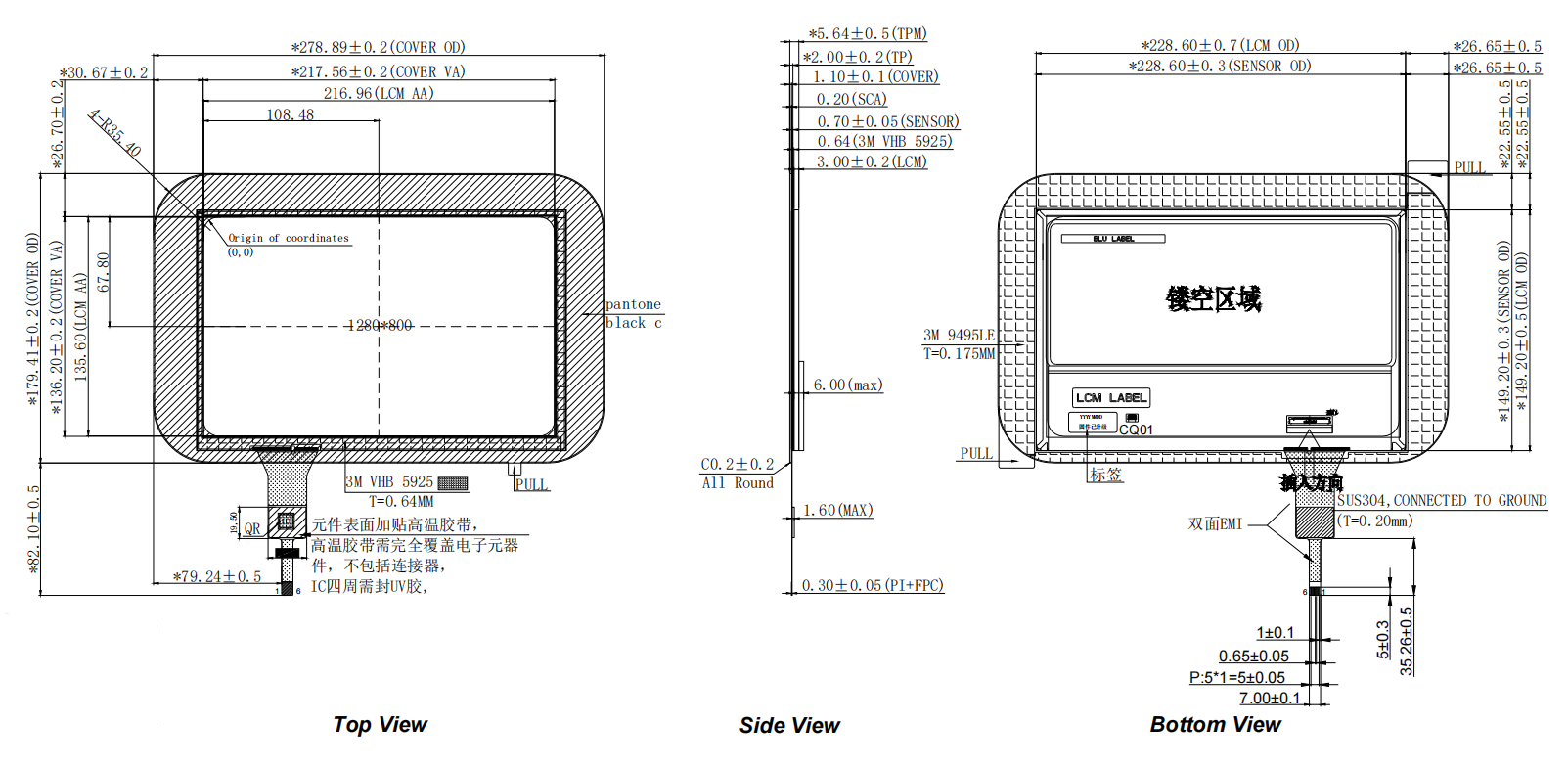

描画

仕様

アイテム	仕様	単位・備考
画面サイズ	10.1インチ	インチ
解決	1280×800	-
表示モード	ADS	-
画素配置	ピクセルRGBストライプ配列	-
輝度	340タイプ290分	cd/m^2
モジュール寸法	278.89(長さ)×179.41(幅)×5.64(厚さ)	mm
LCD アクティブエリア	216.96(長さ)×135.6(幅)	mm
TP観覧エリア	217.56(長さ)×136.2(幅)	mm
TPカバーレンズ	278.89(長さ)×179.41(幅)×1.1(厚さ)	mm
構造	G+G	-
センサーの厚さ	0.7	mm
表面硬度	7時間分	-
重さ	390	g
LCDインターフェース	LVDS 8ビット	-
タッチパネル式	投影型静電容量式タッチパネル	-
タッチインターフェース	IIC	-
タッチポイントの数	5	ポイント
TFTドライバーIC	未定（ブランド：未定）	-
タッチコントローラーIC	グッドディックス	ブランド名
TFTの電源	3.3	V
タッチの電源	3.3	V
接着タイプ	エアボンディング	-
接着材	両面テープ	-
光透過率	85%以上	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃
環境要件	RoHS-2.0	-

アプリケーション

産業用HMI

10.1 インチ形式は、ユーザーが同じ画面上で情報を表示し、コントロールを操作する必要があるマシンインターフェイス、オートメーション機器、生産ライン制御、およびオペレータ端末に適しています。

コントロールパネル

このディスプレイは、電気制御キャビネット、ビルディングオートメーションパネル、エネルギー管理機器、およびグラフィカルタッチインターフェイスを必要とするその他のシステムに統合できます。

産業用監視装置

1280 × 800 の解像度は、監視システムの機器ステータス、測定データ、チャート、制御要素を表示するのに十分なスペースを提供します。

組み込み機器

このモジュールは、ディスプレイやタッチパネルをより大型の筐体に組み込む必要があるカスタム産業機器、計器、テストシステム、専門機器に統合できます。

商用および業務用端末

また、10.1 インチのタッチインターフェイスが適切な屋内キオスク、情報端末、アクセス制御機器、その他の業務用デバイスについても検討できます。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

FN1010T080A は産業用 HMI アプリケーションに適していますか?

はい。 10.1 インチ 1280 × 800 ディスプレイ、G+G 静電容量式タッチ、5 点指入力、および -20°C ～ +70°C の動作範囲の組み合わせにより、多くの屋内産業用 HMI および制御アプリケーションに適しています。最終的な適合性は、機器の筐体、設置環境、および予想される動作条件に対してもチェックする必要があります。

このディスプレイは直射日光に適していますか?

太陽光の下でも読み取り可能なディスプレイとしては位置付けられていません。標準的な TFT 輝度が 340 cd/m² である FN1010T080A は、屋内または照明が制御された環境に適しています。強い周囲光や直射日光にさらされるアプリケーションは、より高輝度のディスプレイと完全なフロントカバー構造を使用して評価する必要があります。

産業機器にエアボンドタッチディスプレイを使用する理由は何ですか?

エアボンディングは、用途がフルラミネートの光学性能を必要としない場合に実用的な選択肢です。ディスプレイ構造を簡素化できるため、プロジェクトのコスト、従来の組み立て、または保守性が重要な考慮事項である場合に適しています。強い周囲光や厳しい反射要件があるアプリケーションの場合は、代わりにオプティカルボンディングを評価する価値があるかもしれません。

このディスプレイを既存の HMI に統合する場合、何を確認する必要がありますか?

最初に機械的寸法と取り付け条件を確認し、次に LVDS ディスプレイ接続と I²C タッチ接続を確認する必要があります。ホストシステムは、電力要件、タッチコントローラーの互換性、動作温度、設置場所の実際の周囲光条件についても評価する必要があります。 OEM プロジェクトの場合、FANNAL は運用前にこれらの統合要件を確認できます。
