タッチディスプレイに黒い枠があるのはなぜですか?

多くの人がタッチ ディスプレイの周りの黒い境界線に気づき、同じ質問をします。

削除できますか?画面を完全に透明にすることも、端から端まで透明にすることもできますか?

一見すると、黒い枠線は装飾的な要素のように見えるかもしれません。実際には、いくつかの重要な構造的、光学的、およびアセンブリ機能を果たします。多くの産業用、医療用、組み込み機器では、黒い境界線を除去すると目に見える欠陥が生じたり、統合品質が低下したり、製造の複雑さが増大したりする可能性があります。

この記事では、タッチ ディスプレイで黒枠がよく使用される理由と、さまざまなプロジェクトに合わせて黒枠をカスタマイズする方法について説明します。

タッチディスプレイの黒い枠とは何ですか?

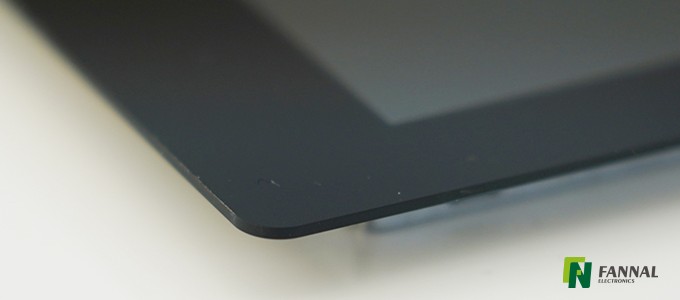

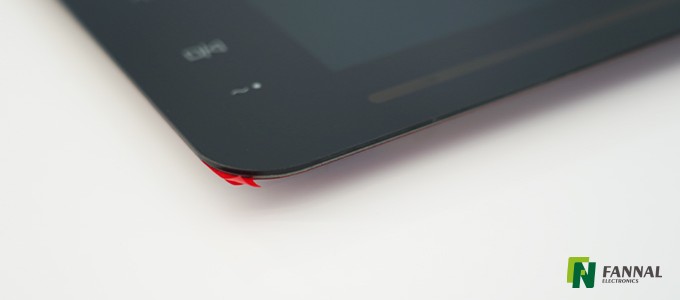

黒い境界線は通常、 カバー ガラスまたはタッチ パネルの表面に適用されるこれはアクティブな表示領域を囲み、その下の非表示ゾーンを隠します。 印刷された遮光層です。

構造に応じて、次のように呼ばれることもあります。

• 黒いマスク

• シルクプリントボーダー

• ブラックベゼル印刷

• カバーガラスの遮光エリア

• 飾り枠インク層

一般的に次のような場所で使用されます。

• 静電容量式タッチスクリーン

• TFT LCDモジュール

• 光学接着ディスプレイ

1. 内部構造を隠す

アクティブな表示領域の外側にあるディスプレイ モジュールには、次のような、見た目が魅力的ではない複数の機能コンポーネントが含まれています。

• FPCテール接続

• ドライバーICボンディングエリア

• ITOセンサー配線ライン

• 接着しろ

• 機械的アライメントゾーン

黒い枠がないと、これらの要素が前面ガラスを通して見える可能性があり、製品が未完成に見えます。

境界線は、エンジニアに電気設計と構造設計のための十分なスペースを与えながら、すっきりとした視覚的なフレームを作成します。

2. エッジ光漏れを軽減します

LCD ディスプレイはバックライト システムに依存しており、多くの場合、エッジ領域は完全に制御するのが最も難しいゾーンです。

境界線をマスキングしないと、ユーザーは次のことに気づく可能性があります。

• コーナー付近の光漏れ

• 明るいエッジ

• 不均一な輝度遷移

• フレーム周りに白いモヤが発生

黒い境界線は迷光を吸収し、これらのエッジの不一致を隠し、全体的な知覚される画質を向上させます。

これは以下の場合に特に重要です。

• 高輝度ディスプレイ

• 屋外用LCD

• 広範囲温度モジュール

• 大型タッチディスプレイ

3. 接着剤による接着領域をカバーします。

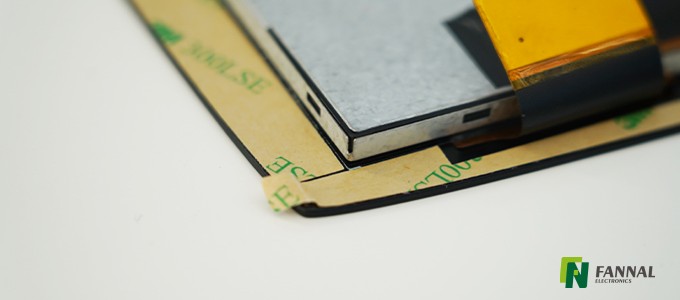

多くの工業製品は、目に見えるネジの代わりに接着剤を使用してタッチ ディスプレイを取り付けます。

組み立て中に次のような問題が発生する可能性があります。

• 両面テープゾーン

• OCAボンディングマージン

• 糊跡

• フレームとガラス間の機械的隙間

黒い境界線がこれらの領域をカバーするため、最終製品はよりクリーンでより統合されたように見えます。

これが、商用デザインで黒い枠線が依然として一般的である最も実際的な理由の 1 つです。

4. 工業デザインの外観を向上させます

境界線は、製品の正面の視覚的アイデンティティの一部でもあります。

適切にデザインされた黒い境界線は次のことに役立ちます。

• 対称的な外観を作成する

• モデル間で視覚的な比率を標準化する

• ハウジングの色に合わせる

• プレミアムな外観と操作感を向上

• 電源オフ時のディスプレイの表示をより均一にする

多くの OEM 顧客は、開発中に正確な境界幅の許容差とエッジの対称性を指定します。

5. 機能のカスタマイズが含まれる場合があります

黒枠は固定標準部品ではありません。これらは、次のようなプロジェクトのニーズに基づいてカスタマイズできます。

• 枠線の幅

• 丸いまたは不規則な形状

• センサーまたはカメラ用の窓の切り抜き

• 透明なロゴ部分

• さまざまな色 (黒、白、グレー、カスタム)

• 屋外でも使用できる耐紫外線インク

カスタム HMI の場合、境界線は多くの場合、タッチ センサーのレイアウト、ハウジングの設計、および光学接着要件と連携して機能します。

黒い枠線を完全に取り除くことはできますか?

場合によってはそうなりますが、それはディスプレイ テクノロジーと製品構造によって異なります。

以下の場合、超狭い境界線またはほぼ境界線のないデザインが可能になる可能性があります。

• 内部ルーティングを再設計

• ディスプレイドライバーの統合が最適化されています

• ラミネート公差が厳しくなる

• ハウジングは非アクティブな領域の一部を隠すことができます

• OLEDまたは先進的なパネル構造が使用されています

ただし、多くの 産業用 TFT LCD モジュールでは、完全にフチのない前面デザインによりコストが増加し、製造マージンが減少する可能性があります。

タッチディスプレイの境界線はどれくらい狭くても大丈夫ですか?

唯一の普遍的な答えはありません。

境界線の幅は次によって決まります。

• パネルサイズ

• タッチテクノロジー

• ドライバICの位置

• FPC取り出し方向

• カバーガラスの強度要件

• 接着工程能力

カスタム プロジェクトの場合、境界ターゲットは通常、機械設計段階で評価されます。

FANNAL のカスタム タッチ ディスプレイ ボーダー ソリューション

FANNAL では、黒い境界線のデザインは、単なる表面的な詳細ではなく、完全なタッチ ディスプレイ エンジニアリング プロセスの一部として扱われます。

以下のカスタム ソリューションをサポートしています。

• 産業用制御ディスプレイ

• 医療用タッチパネル

• 自動車用インターフェース

• 屋外の太陽光で読み取り可能なシステム

• 組み込みOEM製品

サービスには次のものが含まれます。

• カスタムカバーガラス印刷

• 狭額縁プロジェクト向けの境界線の最適化

• オプティカルボンディングの統合

• タッチ + TFT フルモジュール設計

• お客様のハウジングとの機械的適合性のレビュー

新しい製品を開発していて、外観、信頼性、製造可能性のより良いバランスが必要な場合、FANNAL は適切な境界ソリューションを評価するのに役立ちます。

よくある質問

ほとんどのタッチ スクリーンの端が黒いのはなぜですか?

黒い境界線が回路、ボンディングゾーン、および非アクティブ領域を隠しながら、エッジの外観を改善するためです。

黒枠があると表示サイズが小さくなりますか?

いいえ。通常は、可視表示領域の外側の非アクティブ領域をカバーします。

黒い枠を白や他の色にすることはできますか?

はい。カスタム印刷された境界線では、プロジェクトのニーズに応じて白、グレー、またはその他の色を使用できます。

ナローベゼルのタッチディスプレイは高価ですか?

多くの場合、そうです。通常、境界線が狭い場合は、より厳しい公差、より複雑な配線、およびより厳密なアセンブリ管理が必要になります。

黒枠は液晶の部分ですか、それともカバーガラスですか？

通常、LCD 自体ではなく、カバー ガラスまたはタッチ パネル層に印刷されます。

ボーダーレスデザインの方が良いのでしょうか？

いつもではありません。現代的に見えるかもしれませんが、工業製品では耐久性、コスト管理、組み立ての信頼性が優先されることがよくあります。
