Why use a custom cover glass instead of a standard touch panel?

Custom cover glass allows the touch assembly to match enclosure designs, branding requirements, functional controls, and front-panel layouts that cannot be achieved using standard touch panels.

What are the advantages of the AUO G190EG01 panel?

The AUO G190EG01 offers 1280×1024 SXGA resolution, high contrast ratio, stable image quality, and long-term availability for professional equipment.

Can the cover glass shape be customized?

Yes. Cover glass geometry, cutouts, printing, thickness, strengthening methods, and surface treatments can be customized according to project requirements.

Is this display suitable for harsh industrial environments?

The touchscreen assembly supports wider environmental specifications, but the overall operating temperature range of the TPM is determined by the TFT panel, which is rated for 0°C to +50°C operation.

Why are cutouts integrated into the cover glass?

Cutouts enable the integration of physical buttons, indicators, sensors, cameras, key switches, or other functional components directly into the front panel.

ホームページ » 製品 » タッチディスプレイ » 19 インチ SXGA タッチディスプレイ、カスタム PCAP およびカバーガラス付き

19 インチ SXGA タッチディスプレイ、カスタム PCAP およびカバーガラス付き

19 インチ SXGA タッチディスプレイ、カスタムカバーガラス設計

モデル：
FN1900P014AQ01
製品ブランド：
FANNAL
サイズ(インチ)：
19
表示AA(mm)：
376.32(高さ) * 301.06(垂直)
作戦温度（℃）：
0〜50
ストレージ温度（℃）：
-20〜60
TPインターフェイス：
USB
コントラスト比：
1000：1
構造：
G+G
明るさ（CD/m²）：
350

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

仕様

アプリケーション

カスタマイズ

よくある質問

この 19 インチタッチディスプレイは、AUO G190EG01 SXGA TFT パネルと、カスタム投影型静電容量式タッチスクリーンおよび特別に設計されたカバーガラスを組み合わせています。機能的なカットアウト、装飾印刷、ロゴの統合、10 点タッチのサポートを特徴としており、標準的な既製のディスプレイソリューションではなく、カスタマイズされたフロントパネルの統合を必要とする OEM 機器向けに設計されています。

特徴

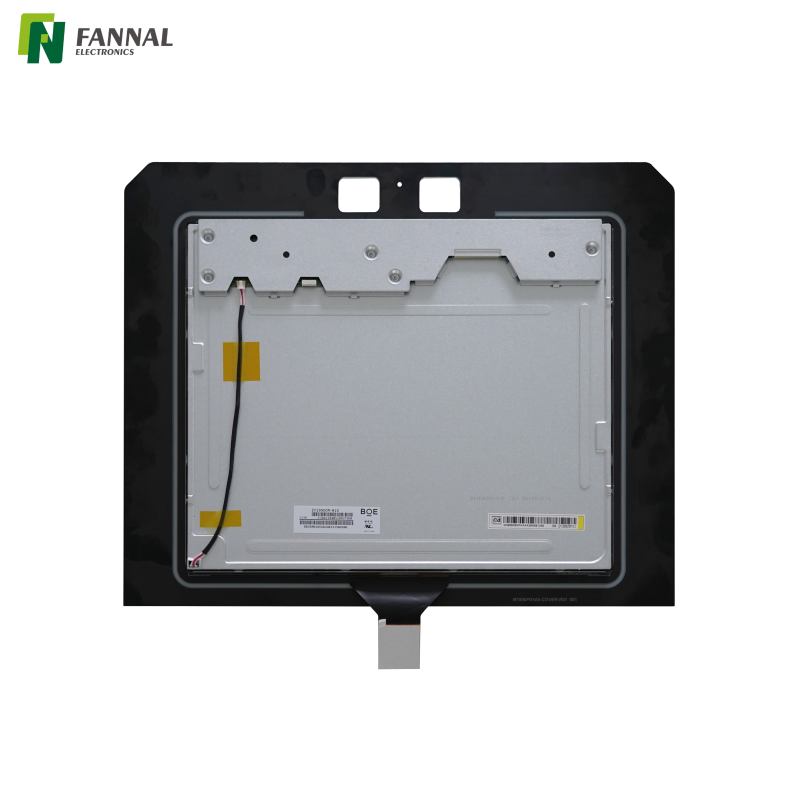

AUO G190EG01 TFT パネルに基づく

ディスプレイは AUO G190EG01 TFT パネルを中心に構築されており、1280×1024 SXGA 解像度、1000:1 のコントラスト比を提供し、産業用およびプロフェッショナル用機器への安定した長期供給サポートを提供します。

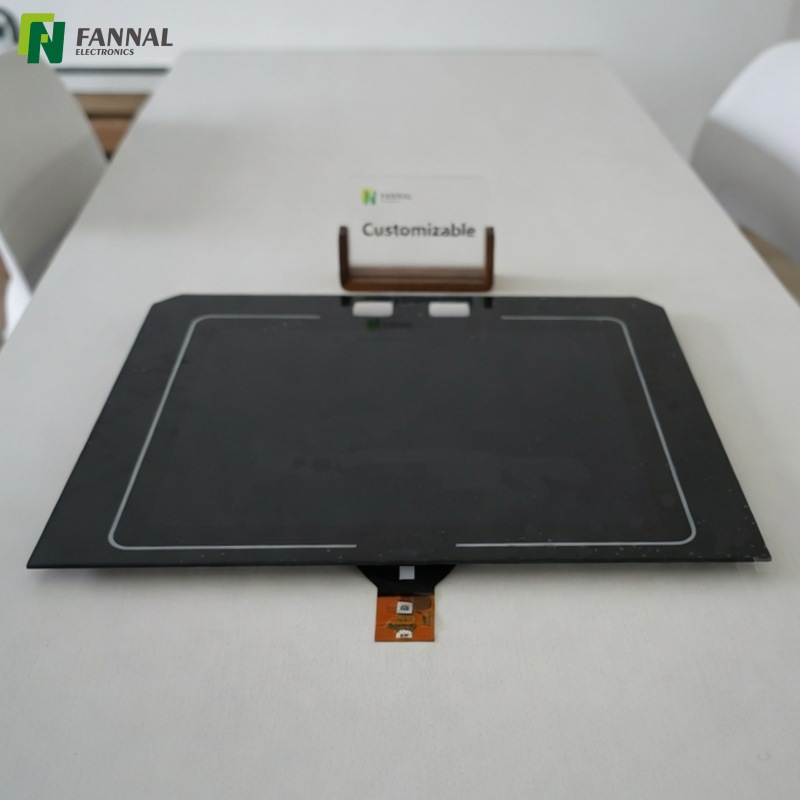

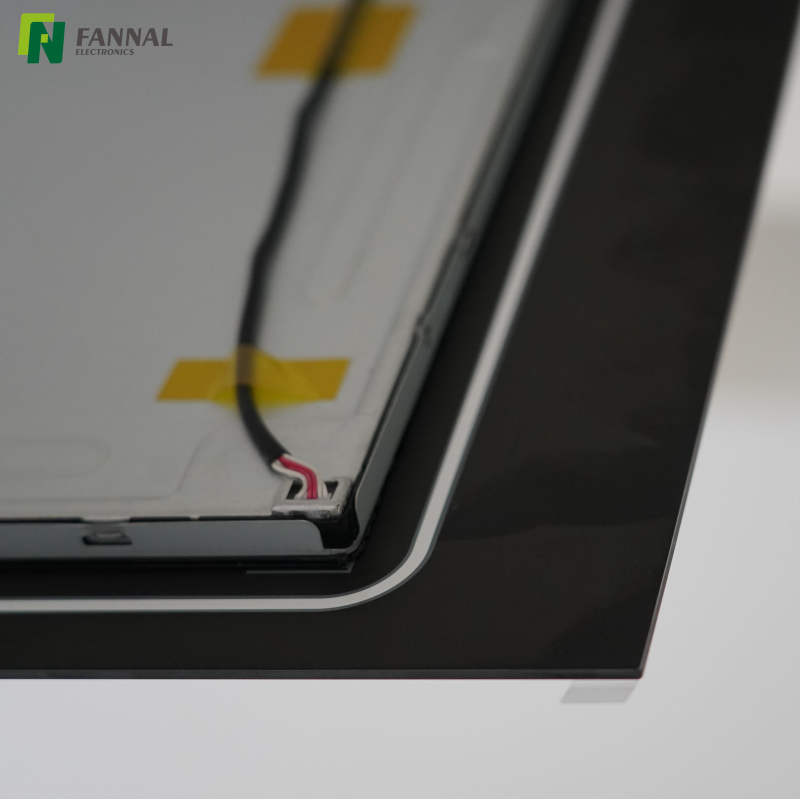

特殊な形状のカスタムカバーガラス

標準的な長方形のタッチディスプレイとは異なり、カバーガラスはコーナーを修正して作成されたカスタムの 6 面デザインを特徴としています。これにより、ディスプレイが製品の筐体や工業デザインの要件にさらに適合するようになります。

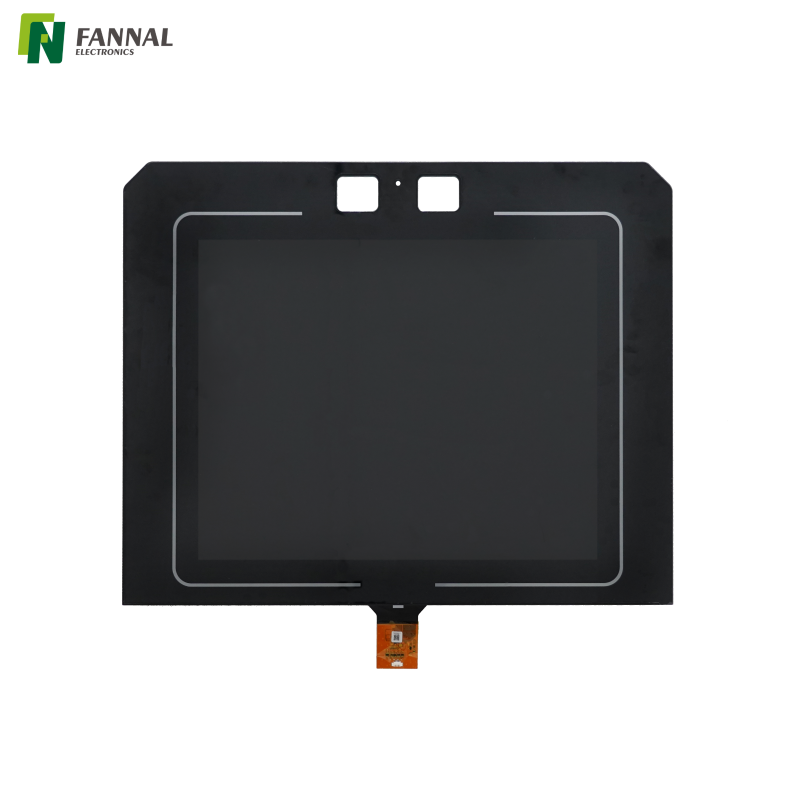

統合された機能的カットアウト

カバーガラスには、長方形や円形の切り欠きなどの複数の機能開口部があり、物理的なボタン、インジケーター、カメラ、センサー、キースイッチ、またはその他のフロントパネルコンポーネントとの統合が可能です。

カスタムシルク印刷とロゴの統合

装飾的な境界グラフィックスとロゴ印刷をカバーガラスのデザインに直接組み込むことができるため、フロントパネルのオーバーレイを追加することなく、一貫した製品の外観を作成できます。

10 点投影型静電容量式タッチ

タッチスクリーンは Microchip maXTouch mXT2952TD コントローラを使用しており、最新のグラフィカルユーザーインターフェイス向けに最大 10 個の同時タッチポイントをサポートします。

化学強化カバーガラス

2.8 mm の化学強化カバーレンズは、長寿命を目的とした機器の耐久性と耐傷性を向上させます。

USBタッチインターフェース

USB 通信により、標準の HID タッチプロトコルをサポートする産業用 PC、組み込みコンピュータ、およびオペレーティングシステムとの統合が簡素化されます。

仕様

TFTパネル

アイテム	仕様	単位・備考
画面対角	482.6 (19.0インチ)	mm
アクティブエリア	376.32(高さ) × 301.06(垂直)	mm
ピクセルH × V	1280( × 3) × 1024	-
ピクセルピッチ	0.294（トライアド1つあたり） × 0.294	mm
画素配置	RGB縦ストライプ	-
表示モード	ノーマルホワイト	-
白の輝度	350 (中央、標準値) @ 50mA	cd/m^2
コントラスト比	1000 : 1 (標準値)	-
光学的応答時間	5ms (標準、オン/オフ)	ミリ秒
公称入力電圧 VDD	+5.0V	ボルト
消費電力	15.1W (PDD = 5.5W @LED = 50mA)	ワット
重さ	1670 (標準)	グラム
物理サイズ (高さ × 奥行き × 奥行き)	396 (H) × 324 (V) × 17.8 (D) (標準値)	mm
電気インターフェース	デュアルチャネルLVDS	-
表面処理	アンチグレア処理(3H)	-
サポートカラー	1670万色（RGB 6ビットデータ+HiFRCデータ）	-
動作温度	0～+50	℃
保管温度 (非動作時)	-20 ～ +60	℃
RoHS準拠	RoHS準拠	-

タッチパネル

アイテム	仕様
構造	G+G
カバーの厚さ	2.8
センサーの厚さ	0.7
タッチインターフェース	USB
タッチコントローラー	mXT2952TD
タッチ電源	5.0V
いいえ。タッチの	10
光透過率	82%以上
カバー強化方法	化学強化
表面硬度	7時間分
センサーのチャンネル	TX40*RX50
環境要件	RoHS-2.0、リーチ
動作温度	-20〜+70
保管温度	-30〜+80
マークされていない耐性	±0.3/±1°

アプリケーション

医療機器

カスタマイズされたフロントパネルのレイアウトとプロフェッショナルな外観を必要とする診断システム、実験器具、ヘルスケア機器に適しています。

産業用HMIシステム

標準の表示形式よりもカスタムエンクロージャ設計が優先されるマシンインターフェイスおよび制御システムに統合できます。

セルフサービス機器

キオスク、発券システム、登録端末、および専用ハードウェア制御と組み合わせたタッチ操作を必要とするサービス機器に役立ちます。

商用制御盤

ビルディングオートメーションシステム、エネルギー管理デバイス、カスタムフロントパネルアーキテクチャを必要とするプロフェッショナル向け制御コンソールに適用できます。

OEMおよびカスタム機器

ディスプレイ、タッチ、ブランディング、カットアウト、機械的統合を 1 つのアセンブリに組み合わせる必要があるプロジェクトに特に適しています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

標準のタッチパネルの代わりにカスタムカバーガラスを使用するのはなぜですか?

カスタムカバーガラスにより、タッチアセンブリを特定の筐体デザイン、ボタンレイアウト、センサー、インジケーター、およびブランド要件に適合させることができます。多くの OEM プロジェクトでは、機械的な統合がディスプレイのパフォーマンスと同じくらい重要です。

AUO G190EG01 パネルの利点は何ですか?

AUO G190EG01 は、SXGA 解像度、高コントラスト比、安定した画質、長期可用性を備えており、製品ライフサイクルの延長が必要なプロ仕様の機器に適しています。

カバーガラスのデザインをさらにカスタマイズすることはできますか?

はい。カバーガラスの形状、コーナーの形状、カットアウト、印刷、厚さ、表面処理、および光学接着オプションは通常、プロジェクトの要件に基づいてカスタマイズできます。

このディスプレイは過酷な産業環境に適していますか?

タッチスクリーンアセンブリはより幅広い環境仕様をサポートしていますが、全体的な TPM 動作温度は TFT パネルによって決まり、動作定格は 0°C ～ +50°C です。を必要とするアプリケーションにはより広い温度範囲、代替の TFT オプションが必要になる場合があります。

カバーガラスにカットアウトが組み込まれているのはなぜですか?

カットアウトにより、追加の機械的変更を必要とせずに、物理的なコントロール、ステータスインジケーター、カメラ、センサー、またはセキュリティコンポーネントをフロントパネルに直接統合できます。
