メディカルタッチディスプレイはEMC認証に合格できますか?

IEC 60601-1-2 とディスプレイ システムの背後にある実際の EMC リスクを理解する

医療機器プロジェクト では、ディスプレイの選択中に 1 つの質問が繰り返し発生します。

「このタッチディスプレイはEMC認証に合格できますか?」

一見すると、それは簡単に聞こえます。しかし実際には、この質問自体が少し誤解を招きます。

なぜなら、医療用EMC試験では、ディスプレイ自体が認証の対象となることはほとんどないからです。実際のテスト対象は、電源アーキテクチャ、マザーボード、接地構造、ケーブル、シールド設計、エンクロージャ、および接続されているすべてのモジュールを含む医療機器システム全体です。

それでも、経験豊富なエンジニアは別のことを知っています。

IEC 60601-1-2 の障害の多くでは、ディスプレイ アセンブリが EMI 問題の主な原因の 1 つになります。

そのため、ディスプレイの統合は、単に優れた仕様のパネルを選択することよりもはるかに重要です。

医療機器の EMC 認証はシステムの動作に関するものです

医療用 EMC テストは通常​​、IEC 60601-1-2 に基づいており、次の 2 つのことに同時に焦点を当てています。

• デバイスは過剰な電磁干渉を発生させてはなりません

• デバイスは電磁妨害下でも正しく動作し続ける必要があります

言い換えれば、医療機器は次の両方を満たす必要があります。

• 低排出

• 高い免疫力

これは、適度な干渉耐性が依然として許容される多くの産業用 HMI システムとは異なります。

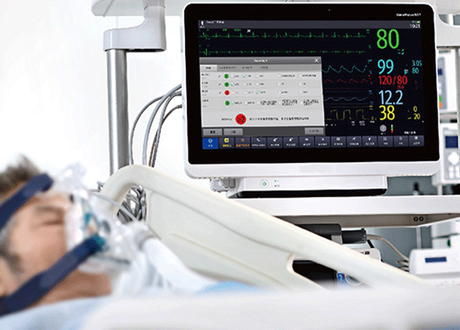

医療環境では、不安定な動作が信号の取得、モニタリングの精度、またはユーザーの操作に直接影響を与える可能性があります。 ICU システム、ポータブル超音波装置、患者モニター、手術装置、および画像装置は、近くに複数のアクティブな電子システムがある電気的に混雑した環境で動作することがよくあります。

これにより、EMC 設計の優先順位が完全に変わります。

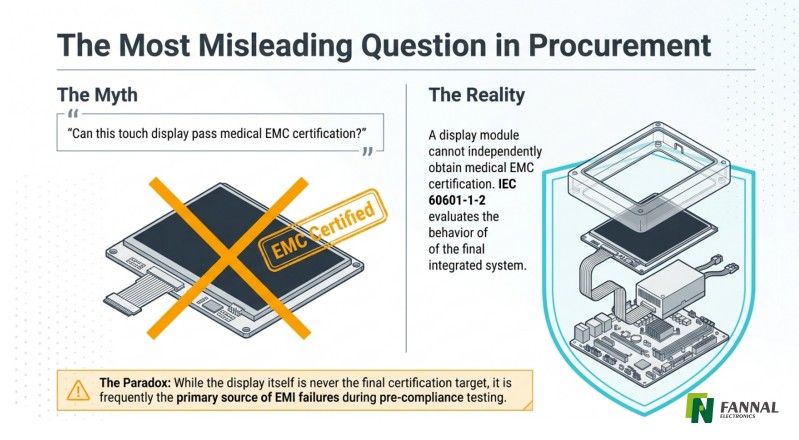

通常、ディスプレイモジュール自体は「EMC認定」を受けることができません。

これは業界で最もよくある誤解の 1 つです。

TFT ディスプレイ、AMOLED モジュール、または静電容量式タッチスクリーンは、完成した医療機器と同様に単独で医療 EMC 認証を取得するわけではありません。

実際に EMC テストに合格したものが、最終的な統合製品となります。

これには以下が含まれます:

• メインボード

• 電源システム

• タッチ/ディスプレイサブシステム

• 囲い

• ケーブルルーティング

• シールド構造

• 接地構造

このため、次のように言います。

「このディスプレイは医療用EMC認証に合格できます」

完全なシステム統合を理解していないと技術的に不完全です。

同時にこうも言います。

「ディスプレイはEMCとは関係ありません」

も同様に不正確です。

実際には、ディスプレイ アセンブリは、プリコンプライアンス テスト中に重要な EMC 変数となることがよくあります。

ディスプレイ システムが EMC 問題の原因となることが多い理由

ディスプレイ サブシステムは電気的に困難な状況にあります。

それは以下を組み合わせます:

• 高速デジタル信号

• スイッチング電源回路

• 長いフレキシブルケーブル

• タッチセンシング

• バックライト運転

• モジュール間の接地遷移

これらはすべて EMI および EMS の動作に影響を与える可能性があります。

一部のリスクは予測可能です。他のものは、完全なシステム統合後にのみ表示されます。

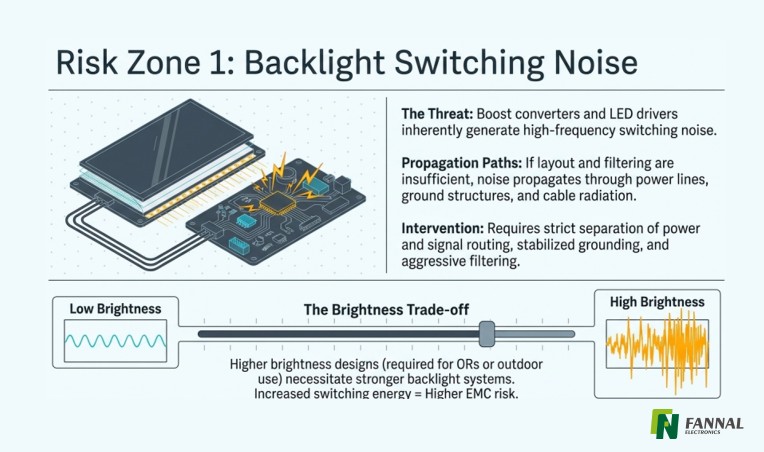

バックライト駆動回路は EMI の一般的な原因です

ほとんどの LCD バックライト システムは、昇圧コンバータまたはスイッチング LED ドライバに依存しています。

これらの回路は性質上、高周波のスイッチング ノイズを発生します。

フィルタリングとレイアウトが不十分な場合、ノイズは以下を介して伝播する可能性があります。

• 電力線

• 地上構造物

• ケーブル放射

医療機器では、伝導性放出障害は次のことに関連していることがよくあります。

• LEDドライバーのレイアウト

• 不安定な接地

• 不十分なフィルタリング

• 電源と信号の配線の分離が不十分

医療用モニターや屋外対応医療機器の高輝度設計では、バックライト システムが強化されると通常スイッチング エネルギーが増加するため、これがさらに困難になる可能性があります。

これが、ディスプレイの明るさと EMC 性能が、単純な仕様のアップグレードではなく、トレードオフになる場合がある理由の 1 つです。

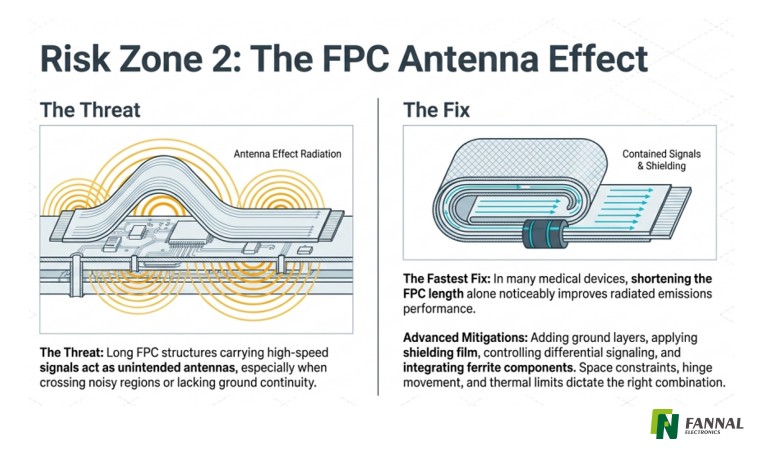

FPC ケーブルが意図しないアンテナのように動作する可能性がある

フレキシブル プリント ケーブルは、設計の初期段階では過小評価されがちです。

しかし、EMC のデバッグでは、多くの場合、エンジニアが最初に検査する領域の 1 つとなります。

高速信号を伝送する長い FPC 構造は、特に次の場合に予期せず放射する可能性があります。

• アースの導通が弱い

• ノイズの多い地域を横断するケーブル配線

• シールドが不完全です

• 差動信号の制御が不十分である

一部の医療機器では、FPC 長さを短くするだけで、放射性能が著しく向上します。

他のケースでは次のことが必要です。

• 追加のグランド層

• シールドフィルム

• フェライト部品

• 改訂されたルーティング構造

エンクロージャのスペース、熱的制約、ヒンジの動き、保守性もケーブル設計の決定に影響を与えるため、普遍的な解決策はありません。

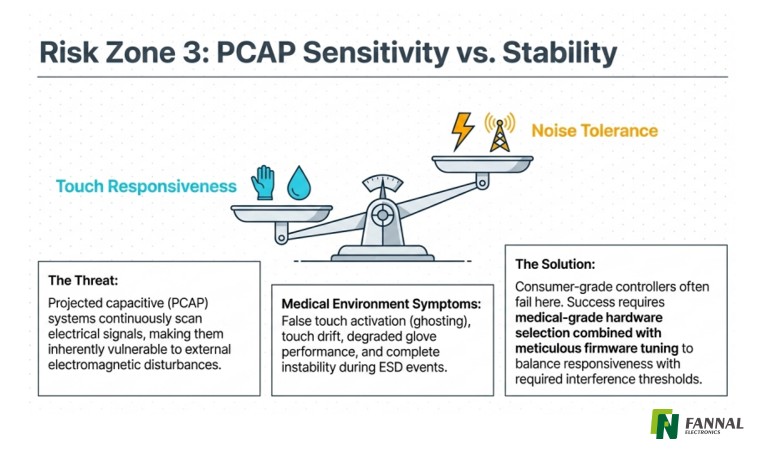

静電容量式タッチ システムは感度が高く、ノイズも多い

投影型静電容量式タッチ システムは、電気信号を継続的にスキャンしてタッチ イベントを検出します。

そのため、本質的に電磁妨害に対して敏感になります。

医療環境では、EMC 関連の一般的な接触問題には次のようなものがあります。

• フォールスタッチアクティベーション

• タッチドリフト

• ESDイベント中の不安定な動作

• グローブタッチ性能の低下

• RF ソースの近くで断続的な応答性が発生する

感度設定を高くするとタッチの応答性が向上しますが、ノイズ耐性が低下する可能性もあります。

繰り返しますが、これは純粋に「より良い仕様」の問題ではなく、エンジニアリングのバランスになります。

ここではタッチ コントローラーの選択が非常に重要です。

一部のコントローラーは家庭用電化製品では良好に動作しますが、次のような産業環境や医療環境では不安定になります。

• 手袋が使用されています

• 湿気が存在する

• 長いケーブルが関係している

• 接地状態が不完全である

多くの場合、ファームウェアのチューニングはハードウェアの選択と同じくらい重要です。

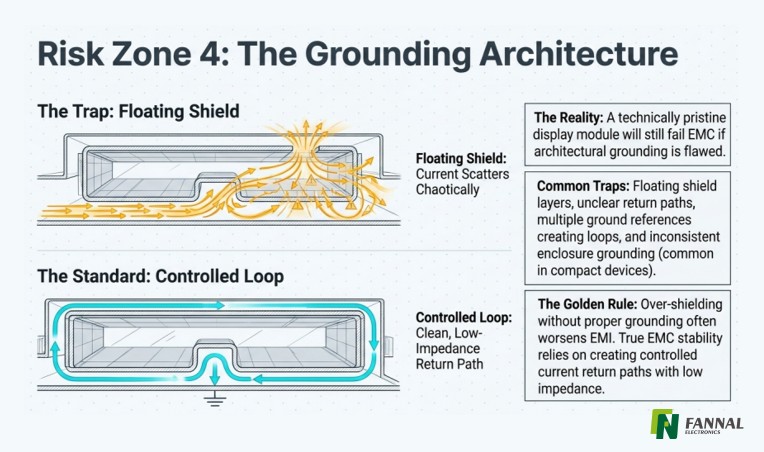

通常、接地とシールドの設計が EMC の安定性を決定します。

多くの医療用ディスプレイ プロジェクトでは、接地アーキテクチャが真の決定要因となります。

技術的に優れたディスプレイ モジュールであっても、次の場合には EMC テストに合格しない可能性があります。

• シールド層が浮いている

• 戻り電流の経路が不明瞭

• 複数の接地基準によりループが作成される

• エンクロージャの接地が一貫していない

これは、機械スペースが限られているコンパクトな医療システムでは特に一般的です。

通常、優れた EMC 性能は、あらゆる場所にシールドを追加することよりも、低インピーダンスで制御された電流リターン パスを作成することに大きく依存します。

適切な接地を行わずに過剰にシールドすると、問題が悪化する場合があります。

ディスプレイ インターフェイスの選択は EMI 動作にも影響します

EMC の観点から見ると、ディスプレイ インターフェイスが異なれば、動作も大きく異なります。

医療機器では、LVDS は比較的安定した EMC 特性と成熟した統合エコシステムのため、多くのシステムで依然として一般的に好まれています。

MIPI によりケーブルの複雑さは軽減されますが、高速配線の要件はより厳しくなります。

「最適な」インターフェイスは以下に大きく依存します。

• ケーブルの長さ

• エンクロージャ構造

• プロセッサアーキテクチャ

• 熱的制約

• EMCマージン目標

一部の医療機器が開発後期に EMC テストに合格しない理由

これは多くのチームが予想しているよりも頻繁に発生します。

EMC の問題は機能的ではなく全体的な問題であることが多いため、デバイスはプロトタイプの検証中は完全に機能しても、認証中に EMC に合格しない場合があります。

典型的な後期の問題には次のようなものがあります。

• 機械の再設計により不安定な接地が導入されました

• エンクロージャ変更後のケーブル配線が長くなる

• EMC 再評価を行わないディスプレイ交​​換

• 電源サブシステムとディスプレイサブシステム間の絶縁が不十分

• ESD テスト中のタッチの不安定性

• バックライトスイッチング高調波からの放射ピーク

これらの問題は、データシートだけから予測するのは困難です。

このため、最終認証のずっと前に事前適合性テストが重要です。

ディスプレイ サプライヤーが EMC プロジェクトに現実的に貢献できるのは何か

ディスプレイのサプライヤーは、最終デバイスの完全な医療 EMC 準拠を独自に保証することはできません。

ただし、経験豊富な ディスプレイ統合サポートにより、 開発中の EMC リスクを大幅に軽減できます。

医療機器プロジェクトでは、多くの場合、次のものが含まれます。

• より優れたEMC動作を備えたディスプレイインターフェイスの選択

• タッチ/ディスプレイ統合構造の最適化

• 接地とシールドのアプローチを検討する

• ケーブル関連の放射線リスクを軽減する

• 環境ストレス下での 光学接合信頼性の 向上

• スキャン前のトラブルシューティングの支援

要件はアプリケーションによって大きく異なります。

ポータブルハンドヘルド医療機器は、手術用コンソールやベッドサイド監視システムとは大きく異なる EMC 制約に直面しています。

そのため、医療環境におけるディスプレイの統合は、純粋にカタログベースの選択プロセスになることはほとんどありません。

多くの場合、カスタマイズが必要になります。これはマーケティング上の理由からではなく、EMC の動作が実際のシステム アーキテクチャに大きく依存するためです。

よくある質問

タッチスクリーン ディスプレイは単独で EMC 認証に合格できますか?

通常はいいえ。 EMC 認証は、独立したディスプレイ モジュールではなく、医療機器システム全体に対して行われます。

タッチスクリーンが ESD テストに合格しない場合があるのはなぜですか?

静電容量式タッチ システムは電気的外乱に敏感です。不十分な接地、不十分なシールド、長いケーブル、または強引なタッチ感度設定により、ESD の安定性が低下する可能性があります。

LVDS は医療用 EMC パフォーマンスにおいて RGB よりも優れていますか?

多くの場合、そうです。 LVDS は差動信号方式を使用するため、一般に、RGB パラレル インターフェイスと比較して放射線が低減され、ノイズ耐性が向上します。

オプティカルボンディングはEMC性能を向上させますか?

間接的に、時々。オプティカルボンディング自体は EMC ソリューションではありませんが、統合構造は接地の連続性を改善し、設計に応じて特定の機械的不安定性の問題を軽減するのに役立ちます。

高輝度医療用ディスプレイはEMCに対して最適化するのが難しいですか?

そうかもしれません。輝度を高くすると、多くの場合、より強力なバックライト駆動回路が必要となり、スイッチング ノイズや EMI の問題が増大する可能性があります。

最終的な考え

医療用 EMC 性能が単一のコンポーネントによって決定されることはほとんどありません。

しかし、ディスプレイ サブシステムは、多くの場合、チームが当初予想していたよりも大きな影響力を持っています。

バックライト アーキテクチャ、 タッチ統合、ケーブル構造、接地戦略、インターフェイスの選択はすべて、デバイスが EMC テストにスムーズに合格するか、開発後半で繰り返される再設計サイクルに入るかに影響を与える可能性があります。

医療機器において、安定したディスプレイ統合は画質やタッチ性能だけを重視するものではありません。また、長期信頼性、電磁安定性、認証リスク管理とも密接に関係しています。

そのため、医療環境におけるディスプレイの選択は通常、最終的なコンプライアンス チェックリストとして扱うのではなく、設計段階の早い段階で EMC に関する考慮事項を組み込む場合に最も効果的です。
