Why choose a bar type display instead of a standard display?

Bar type displays are often used when enclosure space, industrial design requirements, or interface layouts do not match conventional display formats.

What is the benefit of the rounded corner cover glass?

Large-radius corners can improve mechanical integration and help match modern product designs where standard rectangular displays are not preferred.

Does the display support both USB and IIC touch communication?

Yes. The touch controller supports both USB and IIC interfaces, providing flexibility for different embedded platforms and system architectures.

Can the cover glass be customized?

Yes. Cover glass dimensions, corner radius, printing, thickness, and surface treatments can typically be customized according to project requirements.

Is this display suitable for transportation applications?

The operating temperature range and custom form factor make the module suitable for many transportation, control panel, and embedded equipment applications.

ホームページ » 製品 » タッチディスプレイ » 8 インチワイドアスペクトタッチディスプレイ、角丸カバーガラス付き

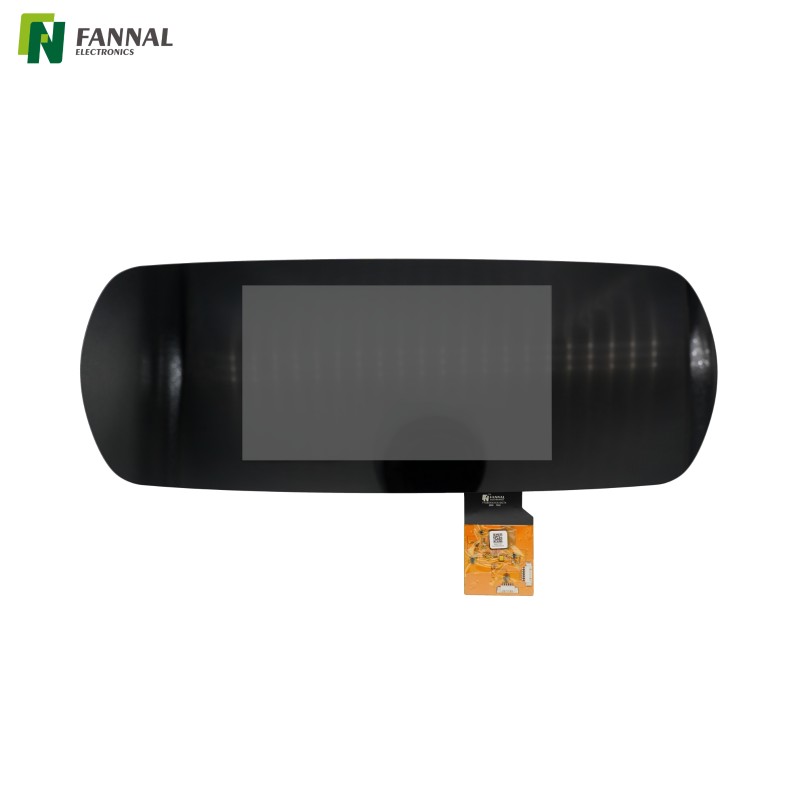

8 インチワイドアスペクトタッチディスプレイ、角丸カバーガラス付き

カスタム機器設計向けの 8 インチワイドアスペクト PCAP タッチディスプレイ

モデル：
FN0800T020A
製品ブランド：
FANNAL
サイズ(インチ)：
8
od（mm）をカバーする：
364.06(H)×133.91(V)×10.22(T)
表示AA(mm)：
176.64*99.36
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC+USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
177.64(H)×100.36(V)
構造：
G+G
解決：
800×480
明るさ（CD/m²）：
400

数量：
可用性ステータス:





問い合わせバスケットに追加

8インチバータイプタッチディスプレイ

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

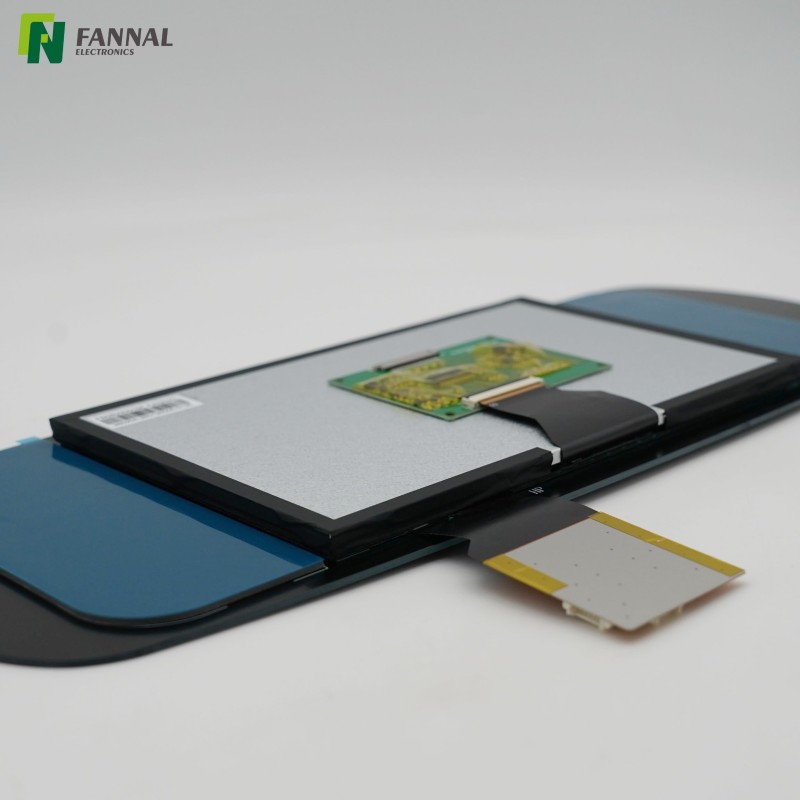

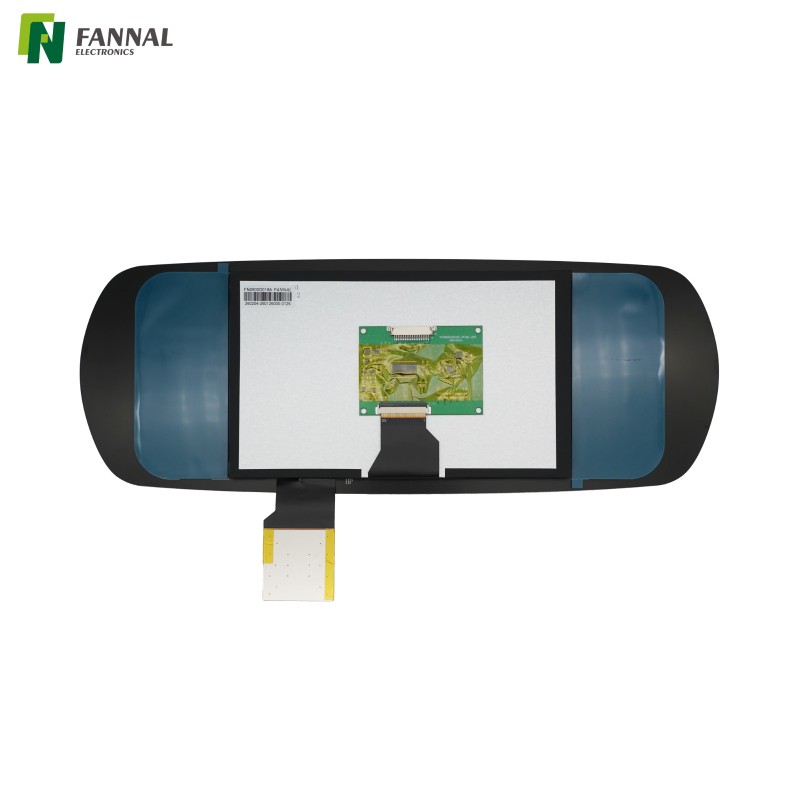

この 8 インチのバータイプのタッチディスプレイは、 800 × 480 TFT パネル、G+G 投影型静電容量式タッチスクリーン、およびカスタムの角の丸いカバーガラスを組み合わせています。非標準のフロントパネルの外観を必要とする機器向けに設計されており、輸送システム、スマートコントロールパネル、商用機器、カスタム組み込みデバイスに適しています。

特徴

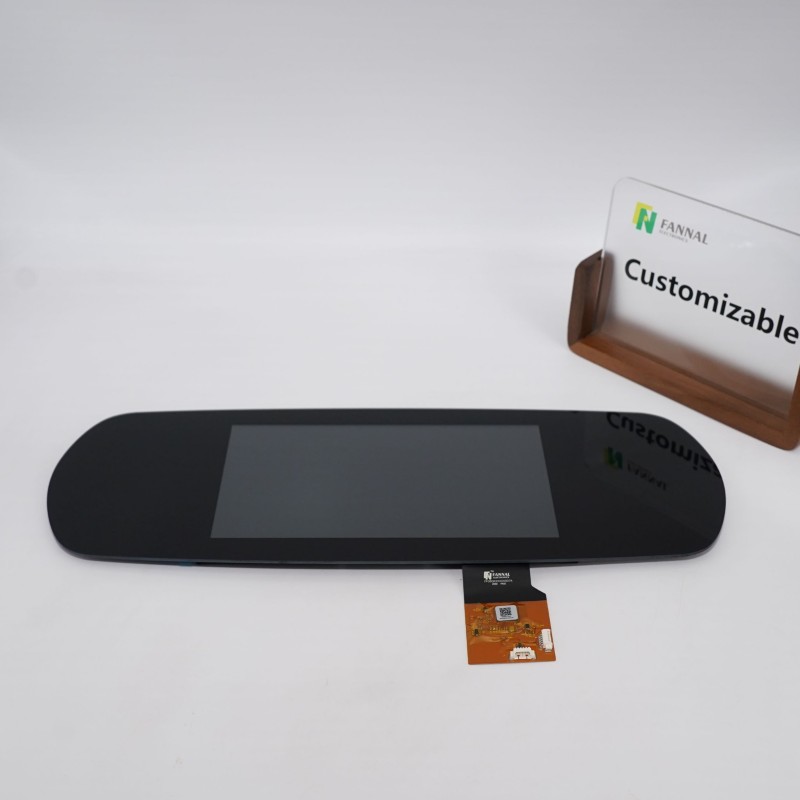

カスタムの丸いカバーガラスデザイン

従来の長方形のタッチディスプレイとは異なり、このモジュールは 4 辺すべてに大きな半径のコーナーを備えており、最新の機器のハウジングや工業デザインの要件によく適合する独特の外観を作り出しています。

スペースに制約のある設計向けのバータイプのフォームファクター

細長い機械構造により、ディスプレイは、標準の 4:3 または 16:9 ディスプレイが実用的ではない機器のレイアウトに適合することができます。これにより、十分な UI スペースを維持しながら、エンクロージャの設計を簡素化できます。

G+G 投影型静電容量式タッチスクリーン

ガラスとガラスのタッチ構造により、フィルムベースのタッチ技術と比較して剛性と耐久性が向上します。長い耐用年数と繰り返しのユーザーインタラクションを必要とする機器に適しています。

デュアルタッチインターフェースのサポート

IIC と USB の両方のタッチインターフェイスが利用できるため、エンジニアはディスプレイを組み込みシステム、産業用コントローラー、またはカスタムハードウェアプラットフォームに統合する際の柔軟性が高まります。

広い動作温度範囲

このモジュールは -20 °C ～ +70 °C での動作をサポートしており、環境条件の変化にさらされる産業用途や輸送用途に適しています。

化学強化カバーガラス

2.0 mm のカバーガラスと 7H 以上の表面硬度により、厳しい動作環境における耐傷性とフロントパネルの耐久性が向上します。

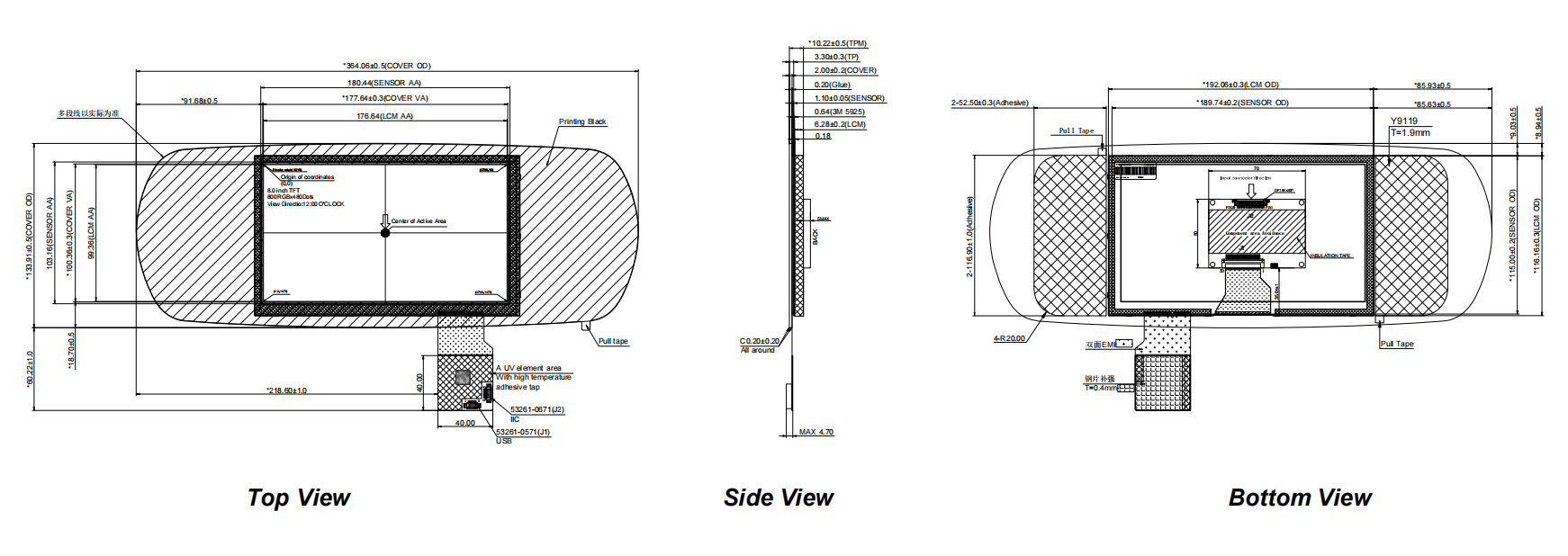

描画

仕様

アイテム	仕様	ユニット	備考・詳細
サイズ / TPM アクティブサイズ	8.0（対角線）	インチ
TFT解像度/解像度比	800×480	-
TPM 外形サイズ	364.06(H) × 133.91(V) × 10.22(T)	mm
ビューエリア	177.64(H) × 100.36(V)	mm
構造	G+G	-	ガラス+ガラス
接着タイプ	エアボンディング	-
接着材	両面テープ	-
カバーレンズの厚さ	2.0	mm
センサーの厚さ	1.1	mm
表面硬度	≥ 7 時間 (最小 7 時間)	-	750g荷重
表面処理	/	-
タッチ透過率・光透過率	85%以上	-
TPM表面輝度	400(標準)、320(最小)	Cd/m^2
TFTインターフェース	LVDS	-
タッチドライバーIC / タッチコントローラー	イリテック	-
タッチ点数・タッチ数	5	-	乾燥
タッチモード	指	-
タッチインターフェース	IIC+USB	-
IICアドレス	-	-
TFTの電源	3.3	V
タッチの電源	3.3 / 5.0	V
動作温度	-20 ～ +70	℃
保管温度	-30 ～ +80	℃
湿度	10% ～ 90%	-
TFT 部品番号	FN0800D018A	個	仕様に従ってください
環境要件	RoHS-2.0	-

アプリケーション

交通情報システム

車両情報ディスプレイ、車載制御インターフェース、旅客情報端末、交通関連の HMI システムに適しています。

エレベーターおよびビルの制御盤

細長いディスプレイ形式は、従来のディスプレイサイズが筐体の設計に適合しない可能性があるエレベータ制御システム、ビルディングオートメーションインターフェイス、およびアクセス制御機器に適合します。

スマートホームおよび商用制御システム

部屋のコントロールパネル、会議室のスケジューラ、スマートビルディングインターフェイス、統合自動化システムに役立ちます。

カスタム組み込み機器

独自の工業デザイン、カスタムフロントパネル、または特殊な機械的統合を必要とする OEM 機器に適用できます。

キオスクおよびセルフサービス機器

発券システム、情報端末、商用機器に統合でき、独特の表示外観により製品全体のデザインが向上します。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

標準ディスプレイではなくバータイプディスプレイを選択する理由は何ですか?

バータイプのディスプレイは、機器のスペースが限られている場合、またはフロントパネルの設計で標準以外のアスペクト比が必要な場合によく選択されます。デバイス全体のサイズを大きくすることなく、より優れた機械的統合を実現できます。

角が丸いカバーガラスの利点は何ですか?

大きな半径のコーナーにより、最新の製品デザインとの視覚的な統合が向上し、従来の長方形のディスプレイの外観が軽減されます。多くのプロジェクトでは、カバーガラスの形状はディスプレイの仕様ではなく、エンクロージャの要件によって決まります。

このディスプレイは屋外での使用を目的としていますか?

モジュールは工業用動作温度をサポートしていますが、空気結合構造により直射日光の下で反射が生じる可能性があります。屋外設置の場合、光学接着により視認性が向上する場合があります。

このモジュールが USB と IIC タッチインターフェイスの両方をサポートしているのはなぜですか?

組み込みプラットフォームが異なれば、使用する通信アーキテクチャも異なります。両方のインターフェイスをサポートすることで、システム統合時の柔軟性が向上し、ハードウェアの再設計要件が軽減されます。

カバーガラスのデザインをさらにカスタマイズすることはできますか?

はい。通常、カバーガラスの寸法、コーナー半径、印刷、厚さ、表面処理、その他の機械的特徴は、プロジェクトの要件に応じてカスタマイズできます。
