タッチ ディスプレイを産業用デバイスに統合するには、LCD モジュールと PCAP タッチスクリーン を同じ筐体に取り付けるだけでは済みません。機械的寸法、表示領域の位置合わせ、取り付け構造、FPC 配線、絶縁、および接着要件はすべて、アセンブリが正しく適合し、意図したとおりに動作するかどうかに影響します。
コンポーネント間の不一致により、ディスプレイが部分的に見えにくくなったり、組み立てが困難になったり、ケーブルが損傷したり、タッチ パフォーマンスの問題が発生したりする可能性があります。これらの問題の一部は、プロトタイプの組み立てや生産が始まる前の設計レビュー中に特定できます。
このガイドでは、機械図面のレビューから最終アセンブリの検証まで、LCD モジュールと PCAP タッチスクリーンを完全な製品に統合するための 7 つの重要なチェックについて説明します。
エンクロージャを設計する前、またはアセンブリ構造を最終決定する前に、LCD モジュールと PCAP タッチスクリーンの機械図面を一緒に確認してください。外形寸法を一致させることは最初のステップにすぎません。機能領域、厚さ、取り付け基準、および接続構造も、意図した設計に適合する必要があります。

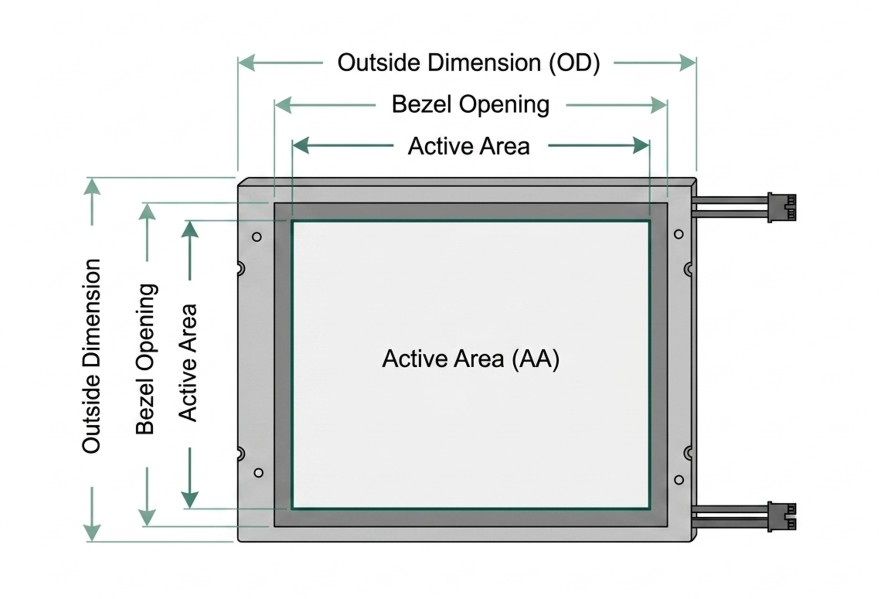

LCDモジュール図
外形寸法 (OD): LCD モジュールの全体的な物理寸法。長さ、幅、厚さ、取り付けに影響を与える突起物を確認してください。
アクティブエリア (AA): 画像コンテンツを表示するために使用されるエリア。モジュールのアウトラインおよび目的の表示ウィンドウに対する相対的な位置を確認してください。
ベゼル開口部: ディスプレイが見えるホスト エンクロージャまたはフロント ベゼルの開口部。これは通常、LCD モジュールの寸法ではなく、ハウジングの特徴です。
偏光子 (POL) 境界: 指定されている場合は、特に光学接着を含むアセンブリの場合、偏光子の端と、接触または圧力に関するサプライヤーが定義した制限を特定します。

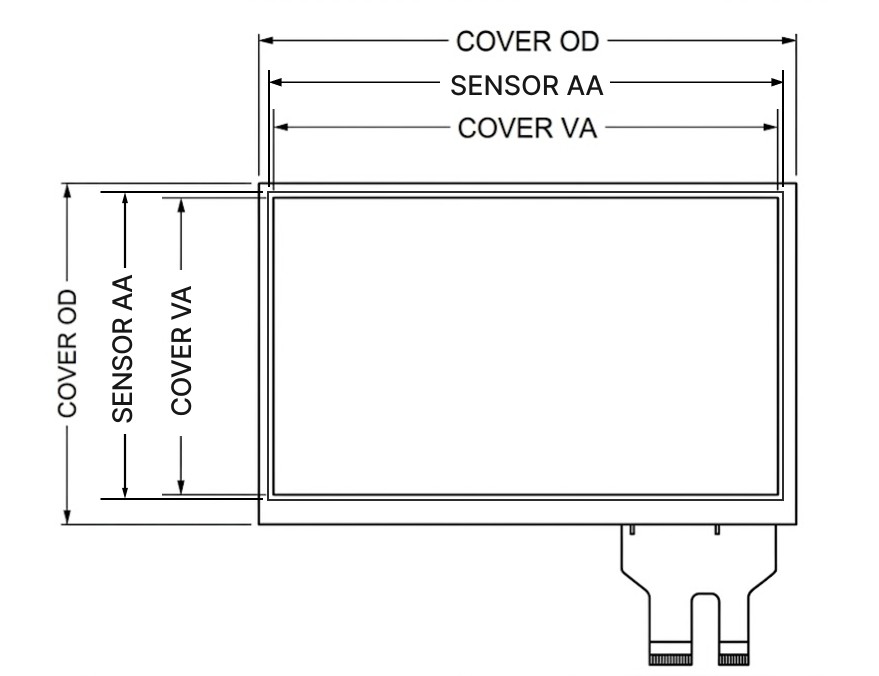

PCAP タッチスクリーン描画
カバー ガラスの外形寸法 (COVER OD): カバー ガラスの外形寸法。これは、カバー ガラスがどのようにハウジングにフィットし、位置合わせされるかに影響します。
カバー表示領域 (COVER VA): カバー ガラスの指定された表示領域。意図した表示領域を十分にカバーしていることを確認してください。
センサー アクティブ エリア (SENSOR AA): タッチ センサーのアクティブな感知領域。その位置と寸法は、意図したタッチ インターフェイスをサポートする必要があります。
キー領域 (指定されている場合): 一部のデザインには、ボタンまたはその他のコントロール用の専用タッチ領域が含まれています。これらの領域がサプライヤーの図面上でどのように定義されているかを確認してください。
用語と寸法の定義はサプライヤーによって異なる場合があるため、必ず実際のコンポーネントの図面を参照してください。
主な寸法以外にも、取り付け穴、位置決め機能、データム基準、コネクタの位置、FPC の出口方向、および利用可能な取り付けスペースを確認してください。
LCD のアクティブ領域、カバー表示領域、タッチ センサーのアクティブ領域、およびハウジングのベゼル開口部を比較して、それらの位置に互換性があることを確認します。これらの領域には必ずしも同一の境界があるとは限りません。それらの関係は、製品のレイアウトとタッチ デザインによって異なります。
2 次元図面でコンポーネントがどのように組み合わされるかを明確に示していない場合は、対応する 3D モデルを使用するか、サプライヤーに説明を要求してください。 LCD と PCAP を 1 つのアセンブリとしてレビューすることは、エンクロージャ ツールやプロトタイプのアセンブリの前に潜在的な競合を特定するのに役立ちます。
外形寸法が正しいからといって、ディスプレイが正しく見えることや、タッチ インターフェイスが意図したとおりに動作することは保証されません。
LCD のアクティブ領域、カバー ガラスの表示領域、タッチ センサーのアクティブ領域、およびハウジングの開口部は、さまざまな目的を果たします。それらの相対位置は、意図されたユーザー インターフェイスと機械設計に従って評価する必要があります。
たとえば、ベゼルの開口部が小さすぎる場合、または位置が正しくない場合、表示されたコンテンツの一部が見えにくくなる可能性があります。カバー ガラスが LCD に対してずれていると、可視画像がフロント パネル内で不均一に表示される場合があります。
タッチカバレッジは別途チェックが必要です。センサーのアクティブ領域は、意図されたタッチ ターゲットとインタラクション領域をサポートする必要があります。重要なコントロールが有効タッチ領域の端に近すぎる場合、視覚的に許容できるアセンブリでも依然として操作性が制限される可能性があります。
設計レビュー中に、次のことを確認します。
LCD アクティブ領域は、カバー表示領域とハウジング開口部の後ろに適切に配置されています。
カバー ガラスは、不要な障害物を発生させることなく、意図した視覚範囲を提供します。
タッチアクティブ領域は、必要なボタン、アイコン、およびインタラクション ゾーンをサポートします。
位置合わせの基準は、LCD、PCAP、およびエンクロージャの図面全体で一貫しています。
エッジマウントのコントロール、カスタム形状のカバーガラス、または狭いベゼルを備えた設計の場合は、公称外形寸法だけに依存するのではなく、実際のレイアウトを確認してください。
個々のコンポーネントが仕様を満たしていても、コンポーネントの寸法やアセンブリの位置のばらつきが最終的なフィット感に影響を与える可能性があります。
LCD、 PCAP カバー ガラス、接着層、取り付けフレーム、およびハウジングはそれぞれ、組み立てられた構造に寄与します。公差と基準点を一緒に考慮しないと、最終アセンブリに不十分なクリアランス、一貫性のない位置合わせ、または不要な機械的応力が発生する可能性があります。
公差の積み重ねは、複数のコンポーネントにわたる寸法のばらつきが最終アセンブリにどのような影響を与えるかを示します。たとえば、LCD アクティブ領域とハウジング開口部の相対位置は、関連する部品の寸法と位置決め公差によって異なります。
以下を制御するディメンションを確認してください。
表示ウィンドウの位置合わせとエッジのクリアランス。
フロントパネル内のカバーガラスの位置。
取り付け穴と位置決め機能の位置合わせ。
アセンブリ全体の厚さと利用可能なエンクロージャの深さ。
コネクタ、ケーブル、内部コンポーネントの周囲のスペース。
重要な寸法については、各コンポーネントを個別にチェックするのではなく、アセンブリ全体で許容される変動を決定します。適切な公差方法は、設計、製造プロセス、および必要なフィット感によって異なります。
ハウジングは、敏感なコンポーネントに意図しない負荷を加えずに、ディスプレイ アセンブリを固定する必要があります。
不適切な取り付け高さ、不均一な支持面、過度の固定力、または不適切に管理された接着剤の厚さにより、局所的な圧力がかかる可能性があります。構造によっては、これが LCD ディスプレイのアーチファクト、カバー ガラスの応力、接合欠陥、またはコンポーネントの損傷につながる可能性があります。
取付方法、支持点、締め付け順序、規定のクリアランスを見直してください。圧縮、接着、またはガスケットが使用される場合は、コンポーネントのサプライヤーの機械的要件に従い、実際のアセンブリを検証してください。
フロントベゼルは単なる化粧フレームではありません。その材質、形状、クリアランス、および PCAP タッチスクリーンとの関係は、電気的絶縁とタッチシステムの統合に影響を与える可能性があります。
産業機器では金属製のハウジングが一般的ですが、導電性ベゼルはタッチスクリーンの実際のセンサーと電極のレイアウトに対して評価する必要があります。設計によっては、不十分なクリアランスまたは不適切な電気的結合が、不安定なタッチ動作を引き起こす可能性があります。
金属ベゼル、導電性フレームの端、露出したセンサー配線、およびその他の関連する導電性機能の位置を確認します。組み立て全体を通じて、必要な絶縁とクリアランスが維持されていることを確認します。
絶縁フィルム、テープ、コーティング、またはその他のバリアが指定されている場合は、その適用範囲、厚さ、配置、および意図された動作環境への適合性を確認してください。一般的な絶縁層を追加することで、電気またはタッチ関連の問題がすべて解決されるとは考えないでください。
一部の PCAP 設計には、タッチ パネルの端付近にセンサー トレース、銀配線、またはその他の導電性機能が含まれています。カバー ガラス、ベゼル、接着剤、および支持構造は、実際のレイアウトに対応する必要があります。
制限エリアと必要なスペースについては、サプライヤーの図面メモに従ってください。設計で金属筐体を使用している場合、またはタッチが不安定になっている場合は、ベゼルを独立した機械コンポーネントとして扱うのではなく、システム レベルのレビューの一部として接地と電気結合を評価します。
フレキシブル プリント回路 (FPC) は、ディスプレイまたはタッチ モジュールをホスト電子機器に接続します。その配線は機械設計の早い段階で検討する必要があり、エンクロージャがほぼ完成するまでそのままにしないでください。
モジュールが利用可能なスペース内に収まる一方で、FPC の接続が困難であったり、曲がりすぎたり、組み立て中に閉じ込められたりする場合があります。
FPCの取り出し方向、長さ、コネクタの向き、曲げスペースを検討してください。ケーブルが挟まれたり、ねじれたり、急激に曲がったり、ハウジングの端に押し付けられたりすることなく、ホスト PCB に到達できることを確認します。
許容される曲げ半径は、FPC の構造と、曲げが静的か動的かによって異なります。すべてのケーブルに 1 つの汎用曲げ半径値を適用するのではなく、実際のサプライヤーの仕様に従ってください。
FPC には、ハウジングや隣接するコンポーネントからの意図しない機械的負荷がかからないようにしてください。過度に引っ張ったり、繰り返し曲げたり、コネクタ付近に圧力をかけたりすると、ケーブルや接続が損傷する可能性があります。
組み立て計画の際には、挿入経路、コネクタへのアクセス、ケーブル保持、必要なサポートや張力緩和を確認してください。組み立て順序では、指定された配線制限と矛盾する位置に FPC を強制的に配置する必要がないことを確認してください。
タッチ モジュールとそれに関連する電子機器は、サプライヤーの静電気放電 (ESD) に関する予防措置に従って取り扱う必要があります。特に露出した接点や敏感な電子部品が存在する場合には、適切な取り扱い、保管、組み立て手順を確立してください。
機械的ルーティングと ESD 制御は異なるリスクに対処するため、両方を統合計画に含める必要があります。
オプティカルボンディングにより、 ディスプレイとカバーガラスの間の界面が変化します。この設計では、エアギャップに依存する代わりに、光学接着材料を使用して関連する表面を接合しています。
これはアセンブリのスタックアップに影響し、機械設計が完成する前に検討する必要がある追加の要件が導入されます。
予定の接着領域、カバー ガラスの寸法、LCD 表示領域、および関連する表面境界を確認します。ディスプレイのサプライヤーが偏光子またはその他の敏感な領域の周囲に制限を指定している場合は、接着設計がそれらに対応していることを確認してください。
必要なインターフェイスは、LCD の構造、カバー ガラスの設計、接着方法、およびサプライヤーのプロセスによって異なります。すべてのディスプレイが同じ結合境界を使用する、または 1 つのクリアランス ルールがすべてのアセンブリに適用されると想定しないでください。
接着材料とプロセスの要件は、最終的なアセンブリの寸法と位置に影響を与える可能性があります。指定された材料の厚さまたは接着ラインの要件（該当する場合）、位置合わせの基準および許容される接触領域を確認します。
また、機械的サポートと筐体の設計を見直して、接着されたアセンブリに意図しない圧力がかからないようにしてください。接合界面に影響を与える構造的変更は、生産前にサプライヤーと評価する必要があります。
したがって、オプティカルボンディングは、機械構造が完成した後に追加される独立した仕上げステップとしてではなく、ディスプレイ統合設計の一部として扱う必要があります。
図面レビューが成功すると、回避可能な設計の矛盾は減少しますが、物理的な検証に代わるものではありません。最終アセンブリでは、LCD、PCAP タッチスクリーン、ハウジング、ケーブル、ホスト電子機器、電源システムが結合されるため、完全な構成を評価する必要があります。
実際の寸法、取り付けポイント、カバーガラスの位置、表示窓の隙間、ケーブルの配線、およびコネクタのアクセスのしやすさを確認してください。コンポーネントを所定の位置に強制的に取り付けることなく、意図した製造順序を使用してアセンブリを取り付けることができることを確認します。
最終的なエンクロージャでディスプレイが正しく動作すること、および必要な対話領域全体でタッチ インターフェイスが意図したとおりに応答することを確認します。
インストール後にタッチが不安定になった場合は、システム全体を調査してください。考えられる原因には、機械的圧力、センサー付近の導電性構造、接地、電力品質、コントローラー構成、電磁干渉などが含まれます。すべての誤ったタッチや断続的な応答が機械構造のみによって引き起こされると想定しないでください。
産業機器 の場合は、アプリケーションに関連する環境および動作条件を考慮してください。製品によっては、検証には温度暴露、振動、湿度、繰り返し動作、またはその他のアプリケーション固有のテストが含まれる場合があります。
テスト前に合格基準を定義し、可能な限り意図した運用構成を使用します。ハウジング、ケーブル配線、ボンディング方法、またはホスト電子機器が変更された場合は、その変更が以前の検証結果に影響を与えるかどうかを判断します。
完全な設計情報を早期に提供すると、プロトタイプ段階の前に互換性を評価し、潜在的な問題を特定することが容易になります。
最初の統合レビューでは、可能な場合は以下を準備します。
LCD モジュールの図面: 外形寸法、アクティブ領域、厚さ、取り付け機能、およびインターフェイスの詳細。
PCAP タッチスクリーンの図面: カバー ガラスの寸法、表示領域、センサーのアクティブ領域、FPC レイアウト、および該当する設計ノート。
ホスト エンクロージャの図面または 3D モデル: ベゼル開口部、取り付け構造、利用可能な奥行き、クリアランス、および位置基準。
電気要件とインターフェース要件: ホスト コネクタ、ケーブル配線、接地規定、および関連するコントローラまたはシステム要件。
接着要件: 設計でエアギャップ、接着剤アセンブリ、または光学接着が使用されているかどうか、およびサプライヤーが定義したインターフェース制約。
アプリケーションおよび動作条件: 意図された環境、機械的制約、タッチ要件、および関連する検証基準。
すべてのプロジェクトが最初からこれらのドキュメントをすべて持っているわけではありません。ただし、不足している情報を早期に特定することは、設計をリリースする前に確認する必要があることを確立するのに役立ちます。
タッチ ディスプレイの信頼性の高い統合は、LCD モジュール、PCAP タッチスクリーン、エンクロージャ、電気接続、および組み立てプロセスがどのように連携するかによって決まります。公称寸法を確認することは重要ですが、それはレビューの一部にすぎません。
機能領域の位置合わせを検証し、公差の積み重ねを考慮し、機械的圧力を制御し、導電性構造と FPC 接続を保護し、最終アセンブリを検証することにより、エンジニアリング チームは生産前に多くの統合リスクを特定できます。
これらのインターフェースのレビューが早いほど、機械構造やコンポーネントの構成を調整しながら、設計上の矛盾を解決することが容易になります。
