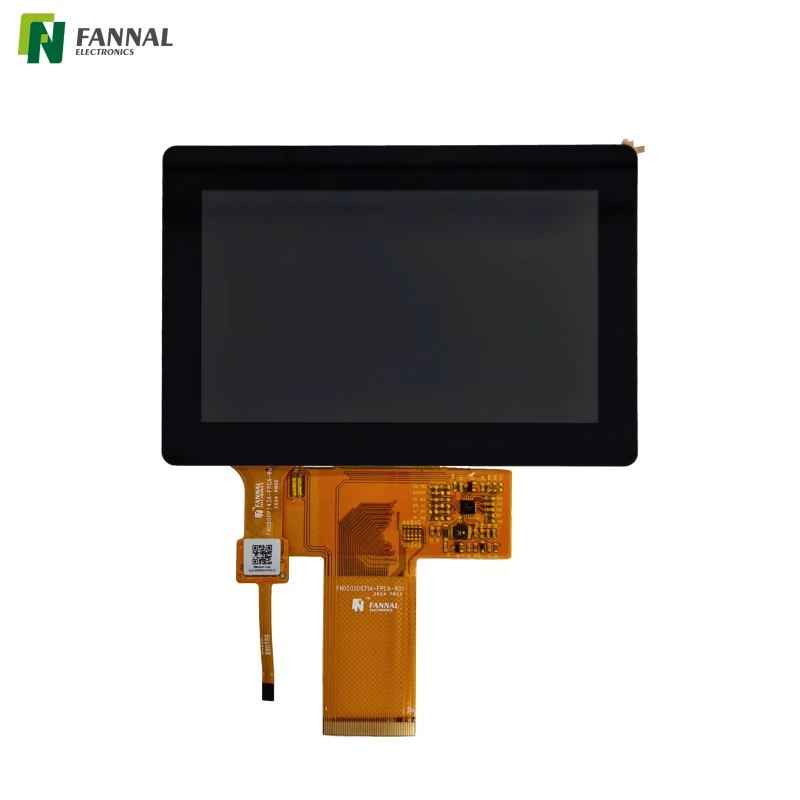

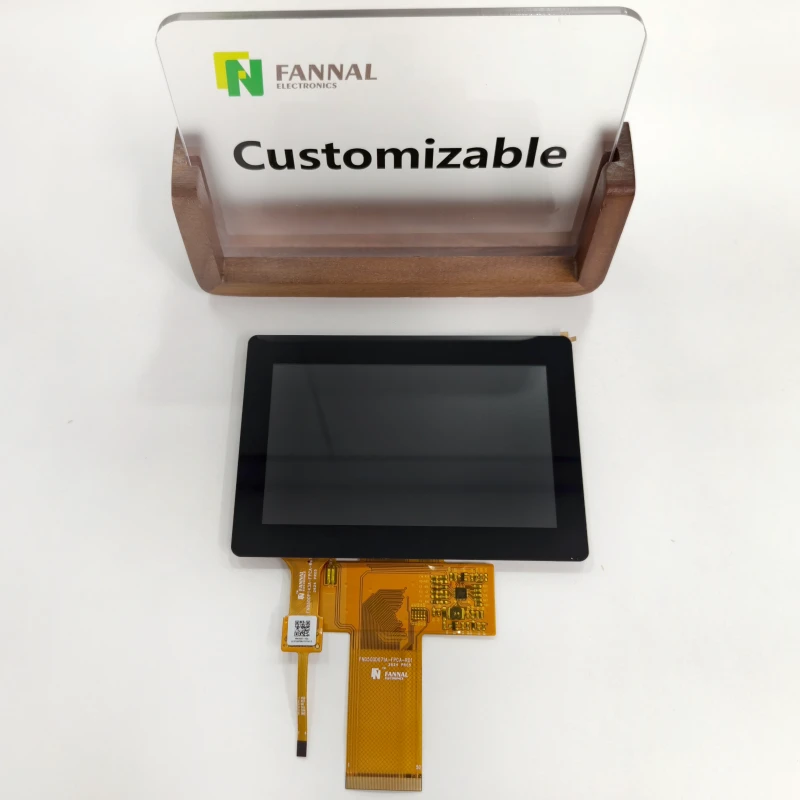

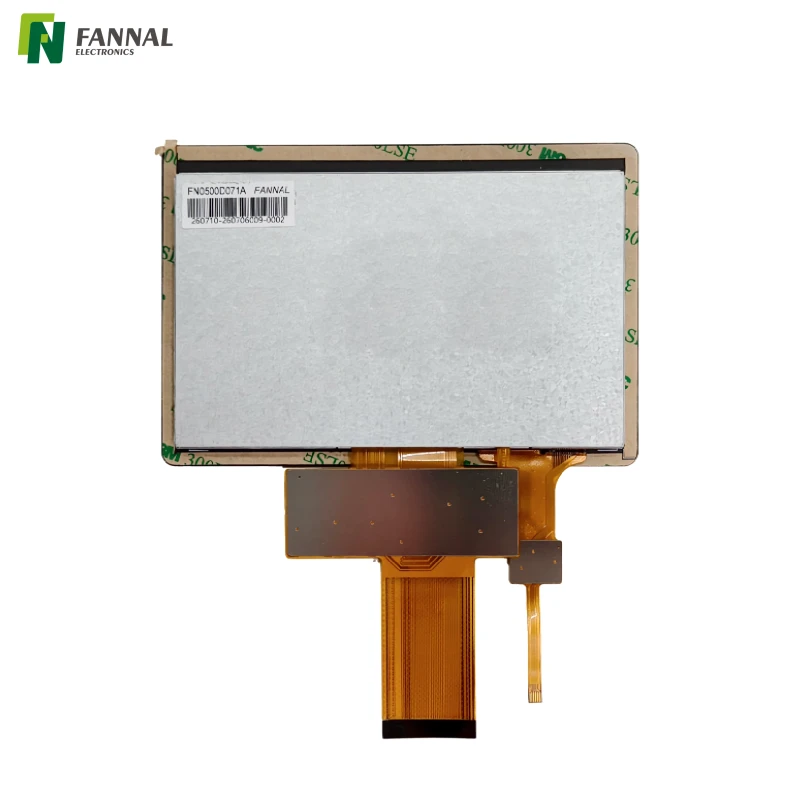

5 インチ 800×480 タッチ ディスプレイ | G+G、エアボンディング

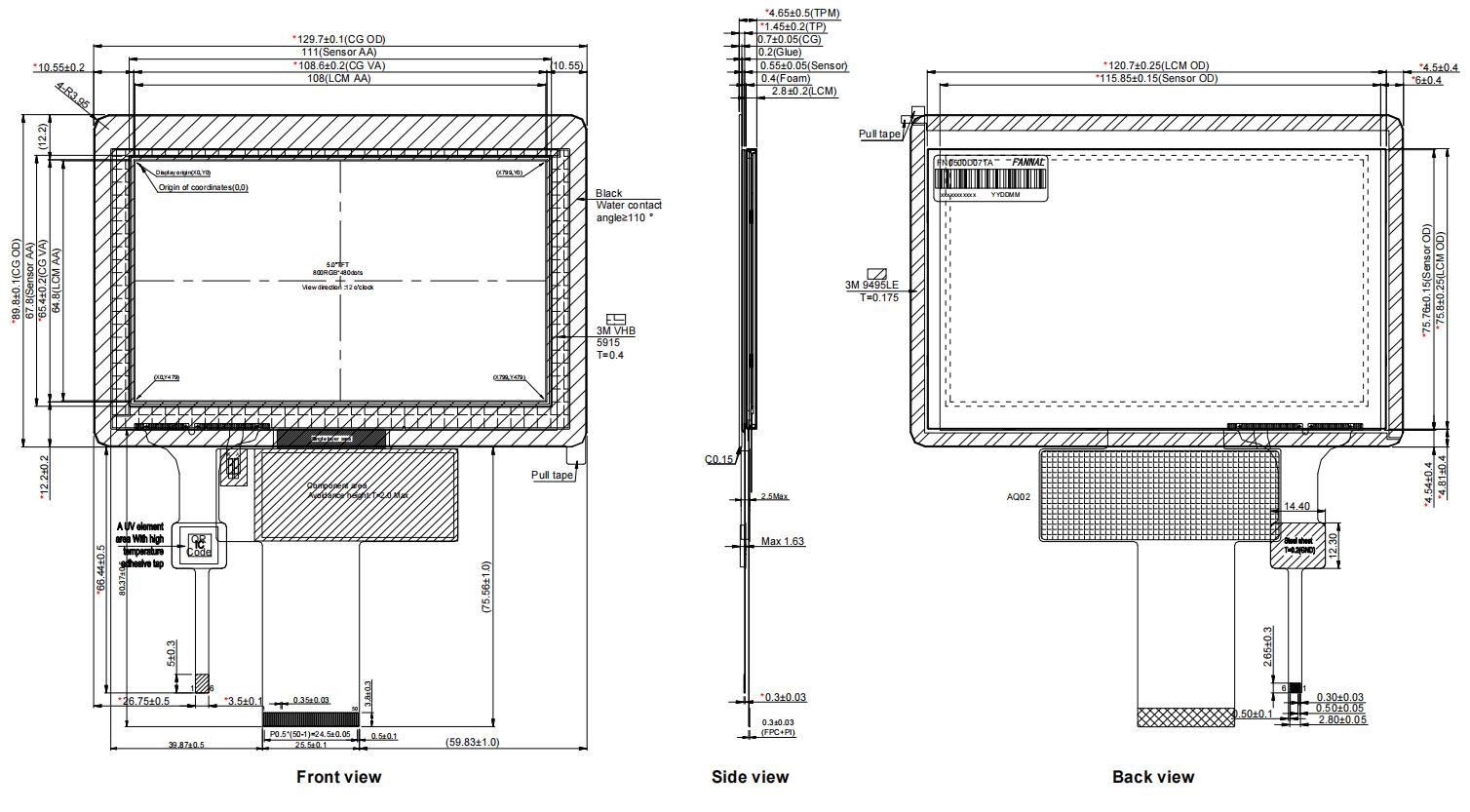

描画

仕様

アプリケーション

産業用制御パネル

横向きのレイアウトで動作ステータス、制御メニュー、および機器パラメータを表示するコンパクトなマシンインターフェース用。

自動化装置

従来の 800×480 解像度と IIC タッチ通信を備えた 5 インチのタッチ ディスプレイを必要とする組み込み HMI 向け。

試験および測定機器

測定値、設定、メニューベースのコントロールをコンパクトなグラフィカルディスプレイで表示する機器インターフェイス用。

業務用機器

個別の外部入力デバイスではなく、統合された静電容量式タッチを必要とする制御端末および機器インターフェイス用。

建物および施設の管理

システムのステータス、設定、および動作情報を表示するために使用される互換性のある屋内制御インターフェイス用。

カスタマイズされた組み込み HMI プロジェクト

定義されたカバーガラスの厚さ、G+G タッチ構造、RGB ディスプレイ インターフェイス、およびエアボンド アセンブリを必要とするプロジェクト向け。設計時に機械的寸法とホストボードの互換性を確認する必要があります。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

1. エアボンディングとオプティカルボンディングの違いは何ですか?

FN0500T143A は、OCA オプティカルボンディングではなく、両面粘着テープによるエアボンディングを使用しています。適切な接着方法は、プロジェクトの光学性能、機械構造、環境要件によって異なります。

2. G+Gタッチ構造の利点は何ですか?

0.7mmのカバーガラスと0.55mmのタッチセンサーを組み合わせたG+G構造。カバーガラスは化学強化されており、指定された表面硬度が 7H 以上であるため、耐久性のあるガラスタッチ面が必要な用途に適しています。

3. FN0500T143A はマルチタッチをサポートしていますか?

はい。 Cypress タッチ コントローラを使用し、IIC インターフェイスを通じて最大 5 つの同時タッチ ポイントをサポートします。

4. このモジュールにはどのようなディスプレイ インターフェイスと電源が必要ですか?

ディスプレイは、3.3 V TFT 電源を備えた RGB 24 ビット インターフェイスを使用します。タッチ システムも 3.3 V で動作し、IIC 通信を使用します。ホスト システムは両方のインターフェイスをサポートする必要があります。

5. FN0500T143A は屋外用途に適していますか?

ディスプレイの標準輝度は 400 cd/m²、指定動作温度範囲は -20°C ～ +70°C です。多くの屋内用途に適していますが、屋外での可読性は周囲光、反射、カバーのデザイン、および完全な機器構成によって決まります。
