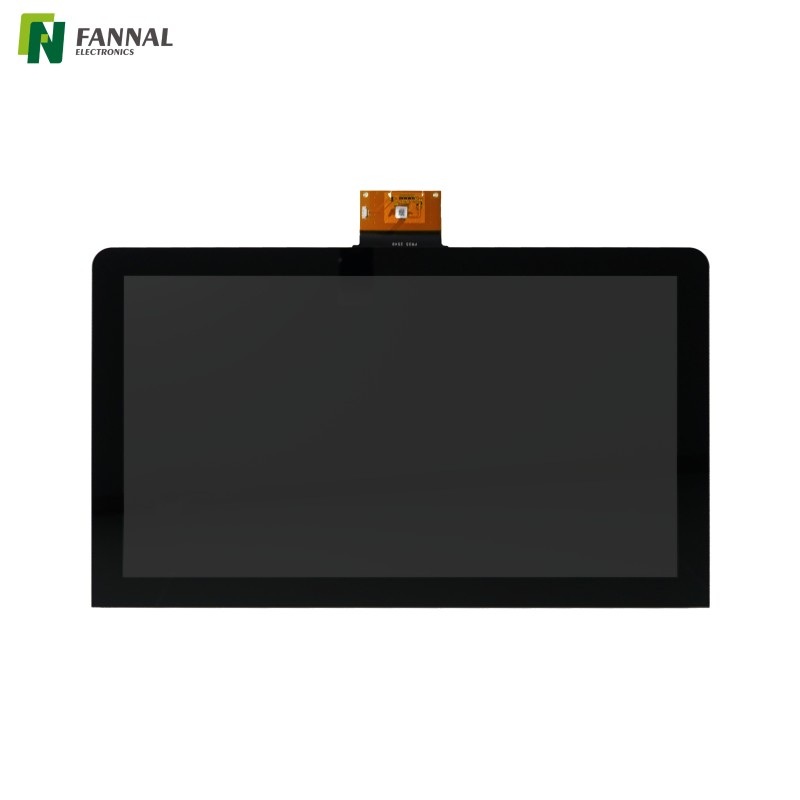

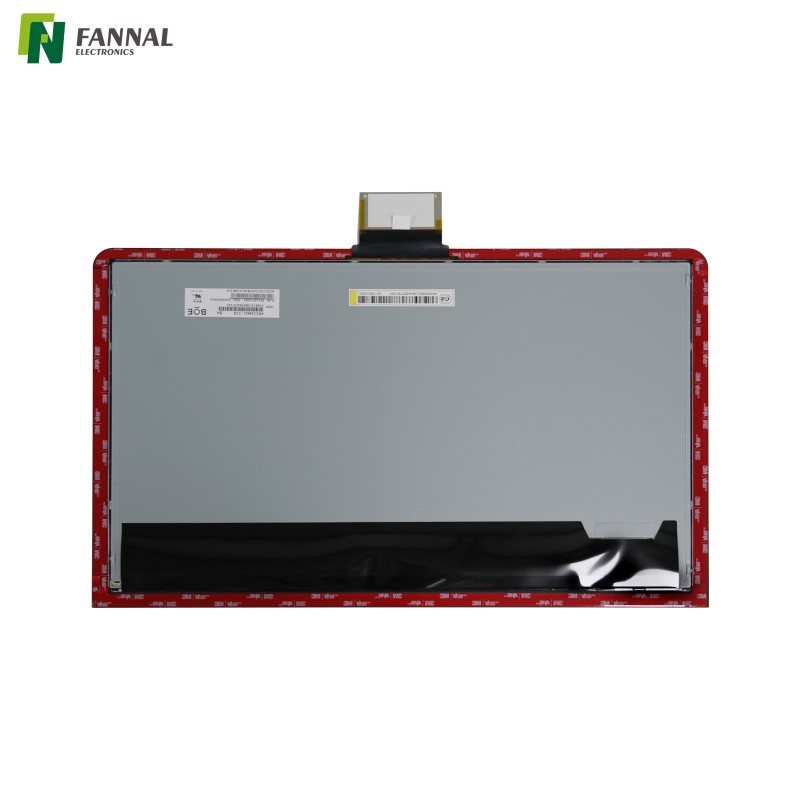

21.5 インチ FHD タッチ ディスプレイ | 2.8mm カバーガラス、7H

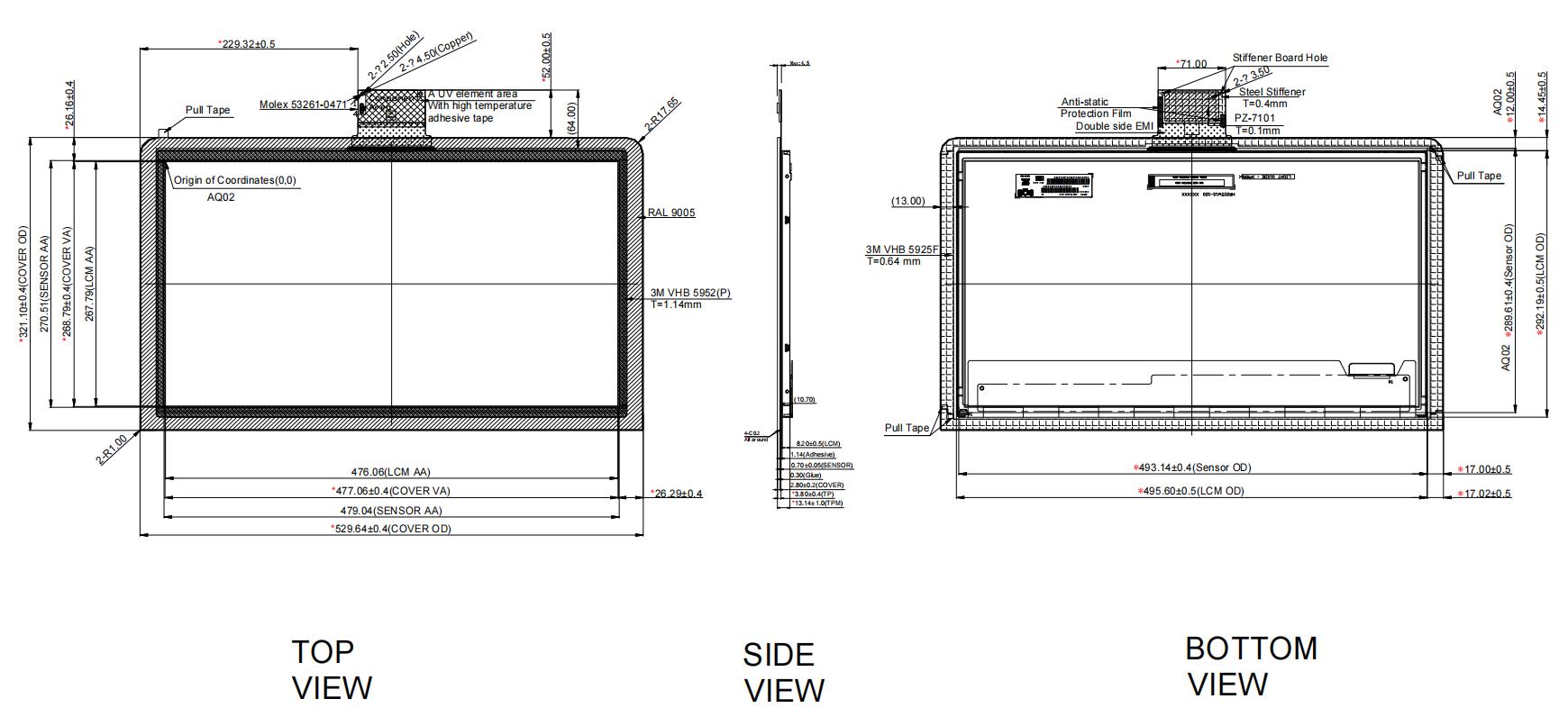

描画

仕様

アプリケーション

• 大判 HMI システム – コントロール、ステータス情報、および操作データ用により多くの画面スペースを必要とするインターフェイスに適しています。

• 機器制御端末 – 21.5 インチ形式により、機械や機器に大きなオペレータ インターフェイスが提供されます。

• ファクトリー オートメーション システム – ダッシュボード、制御インターフェイス、マシン側端末の監視に適しています。

• 産業用監視機器 – 複数のパラメータ、グラフ、アラーム、または動作状態を 1 つの画面に表示するアプリケーションに役立ちます。

• 商用制御端末 – 大型の静電容量式タッチ インターフェイスを必要とする屋内機器に適しています。

• 試験および測定機器 – 機器の制御、測定結果、視覚化のための大きな表示領域を提供します。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

この 21.5 インチ タッチ ディスプレイの 2.8 mm カバー レンズの利点は何ですか?
2.8 mm のカバー レンズは、大型タッチ モジュールに実質的な前面ガラス構造を提供します。指定された 7H の最小表面硬度と組み合わせることで、日常的な接触や取り扱いにさらされる機器のインターフェースに適しています。

この 21.5 インチ タッチ ディスプレイは屋外での使用に適していますか?
これは主に屋内または照明が制御された環境を対象としています。 TPM の表面輝度は通常 210 cd/m²、最小 170 cd/m² であるため、太陽光で読み取り可能なディスプレイとしては位置付けられていません。直射日光にさらされる用途では、通常、より高輝度のディスプレイと適切な光学処理が必要になります。

なぜこのタッチディスプレイにエアボンディングが使われているのでしょうか？
エアボンディングは、光学接着層を使用せずに G+G タッチパネルと TFT ディスプレイを統合する実用的な方法を提供します。用途が光学接着に関連する光学性能や環境上の利点を必要としない場合に適しています。

この 21.5 インチ タッチ ディスプレイを組み込む前に確認すべきことは何ですか?
ホスト システムは、LVDS ディスプレイ インターフェイスと USB タッチ インターフェイスをサポートしている必要があります。機械的な統合では、529.64 × 321.1 × 13.14 mm のモジュールの外形、表示領域、取り付け構造、ケーブル配線、およびコネクタのクリアランスを考慮する必要があります。 0°C ～ +50°C の動作温度も実際の装置環境と照らし合わせて確認する必要があります。
