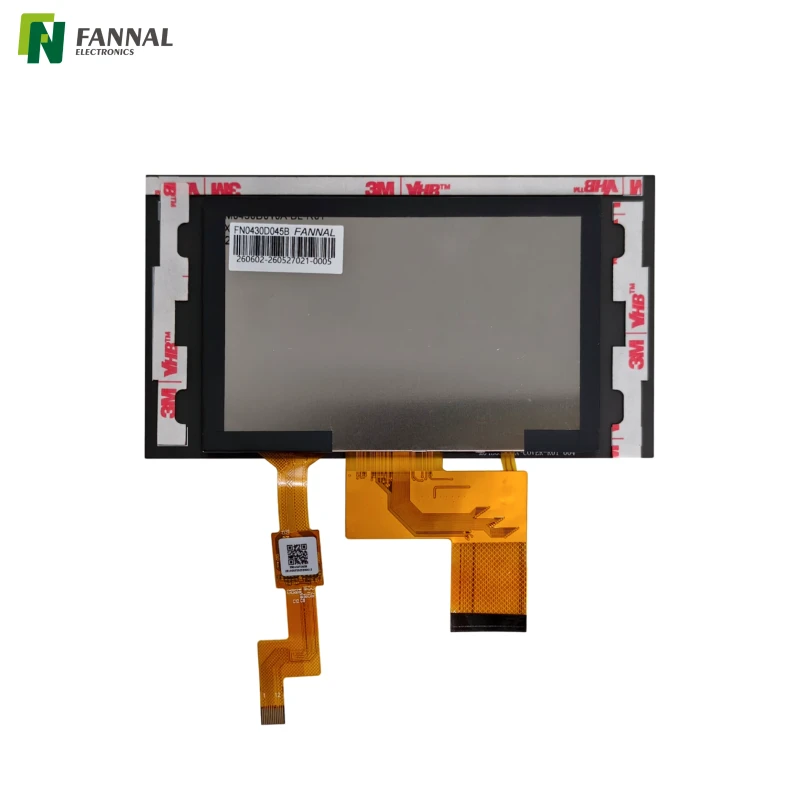

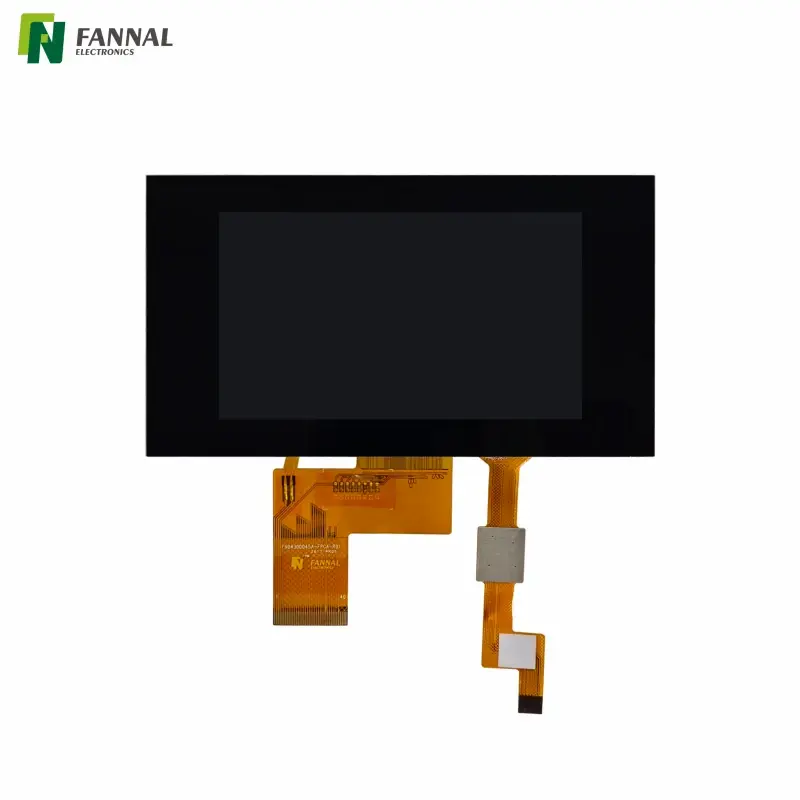

4.3 インチ光学接着タッチ ディスプレイ | 630 ニット、OCA

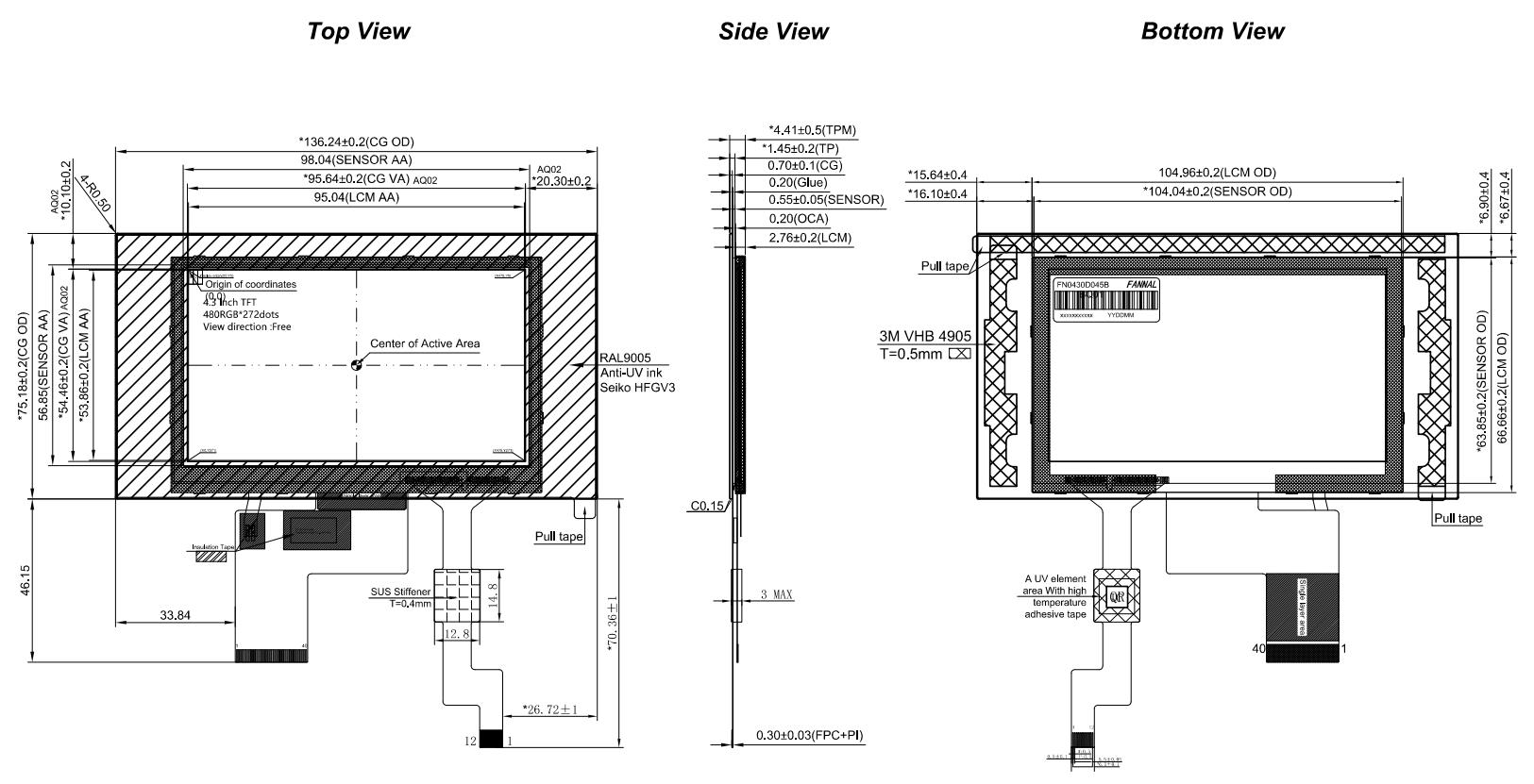

描画

仕様

アプリケーション

• 産業用制御機器 — コンパクトな HMI およびマシン インターフェイス

• 組み込みシステム — カスタム機器に統合されたディスプレイとタッチ インターフェイス

• 車両およびモビリティ機器 - コンパクトな制御および情報ディスプレイ

• 計装 — 測定および監視インターフェース

• 制御端子 - 光学的ボンディングが推奨されるタッチ対応インターフェース

• フロントパネルの可視性要件のある機器 - ディスプレイとカバーのエアギャップを減らすことが有益なアプリケーション

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

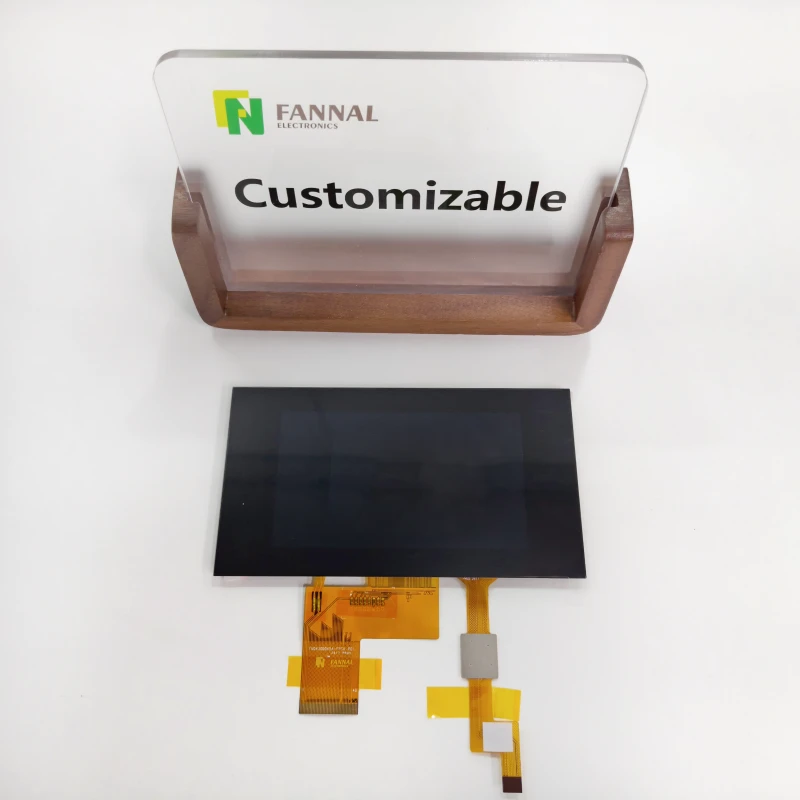

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

1. この 4.3 インチ ディスプレイのオプティカル ボンディングの主な利点は何ですか?

OCA オプティカルボンディングプロセスにより、ディスプレイ層とタッチ層の間の従来のエアギャップが除去されます。これにより、特に周囲光の反射によってディスプレイの可読性が影響を受ける環境において、内部反射が軽減され、視覚的な統合が向上します。

2. このモデルはエアボンディングされた 4.3 インチ タッチ ディスプレイとどのように異なりますか?

主な違いは接着構造です。このモデルは OCA オプティカルボンディングを使用しますが、エアボンディングモデルはエアギャップのある機械的接着層を使用します。オプティカルボンディングはより優れた光学性能を提供できますが、エアボンディングはよりシンプルでコスト重視の統合アプローチを提供する可能性があります。

3. 630 cd/m² の輝度は屋外用途に適していますか?

630 cd/m² の標準輝度は、多くの標準屋内モジュールよりも高い輝度を提供し、OCA ボンディングは反射の低減に役立ちます。ただし、630 cd/m² だけでは、直射日光での可読性は保証されません。屋外の強い太陽光の場合、FANNAL は、より高輝度のディスプレイ オプションと追加の光学処理を評価できます。

4. このモジュールはどのようなディスプレイとタッチ インターフェイスを使用しますか?

TFT ディスプレイは RGB 24 ビット インターフェイスを使用し、静電容量式タッチ機能は IICを使用します。ホスト システムは、両方の機能に互換性のあるインターフェイスと電源を提供する必要があります。

5. G+G タッチ構造とは何を意味しますか?

G+Gとは、ガラスカバーレンズとガラスタッチセンサーを組み合わせたものを指します。この構造により、剛性の高いタッチ表面が得られ、このモジュールはさらに表面硬度 7H 以上の化学強化カバーガラスを使用しています。

6. ディスプレイはどの温度範囲をサポートしていますか?

指定された動作温度は -20°C ～ +70°Cで、保管温度範囲は -30°C ～ +80°Cです。機器の統合時には、システムレベルの熱条件も考慮する必要があります。
