バータイプTFT液晶

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

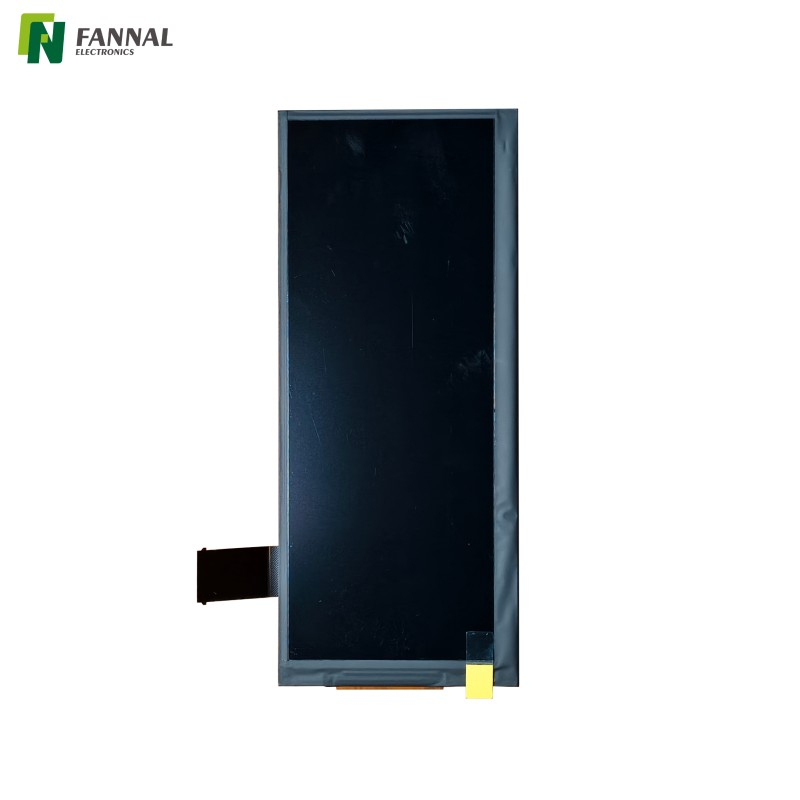

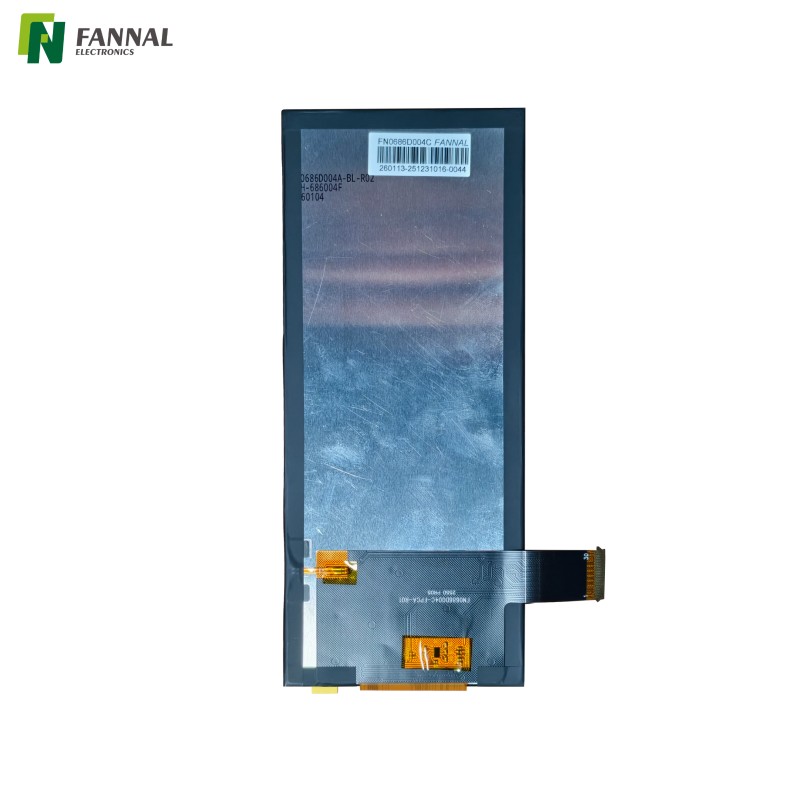

6.86インチバータイプTFT LCDディスプレイモジュールは、高輝度と広視野性能を備えたロングフォーマットディスプレイを必要とする組み込みシステム向けに設計されています。 480 × 1280 の解像度と MIPI インターフェイスを備えたこのディスプレイは、産業用および商業用アプリケーション向けに鮮明な垂直コンテンツプレゼンテーションを提供します。

1000 cd/m²の輝度とノーマリーブラック表示モードを備えたこのモジュールは、強い周囲光条件下でも優れた視認性を維持します。 IPS の全視野角設計により、さまざまな方向から一貫した色と画質が確保され、インタラクティブな HMI システムや公共機器に適しています。

ST7703I ドライバ IC を搭載したこの TFT ディスプレイは、安定した画像伝送とカスタマイズされたデバイスへの効率的な統合をサポートします。スリムなバータイプの構造は、最新の UI レイアウトを必要とするスペースに制約のあるデザインに最適です。

特徴

高輝度ディスプレイ

1000 cd/m² の輝度により、明るい屋内環境や半屋外の設置でも可読性が向上します。

バータイプのディスプレイデザイン

6.86 インチのストレッチフォーマットは、垂直 UI レイアウト、ステータスパネル、狭いスペースへの設置をサポートします。

IPS 全視野角

ALL 視野方向テクノロジーにより、複数の角度から一貫した色と視認性を実現します。

MIPIインターフェース

MIPI インターフェイスにより、高速データ転送と組み込みプラットフォームとの効率的な統合が可能になります。

ノーマリーブラックディスプレイ

ノーマリブラックモードはコントラスト性能を強化し、より深みのある視覚的外観を実現します。

産業統合に対応

カスタマイズされたタッチパネル、カバーガラス、光学接着、機械的修正に対応します。

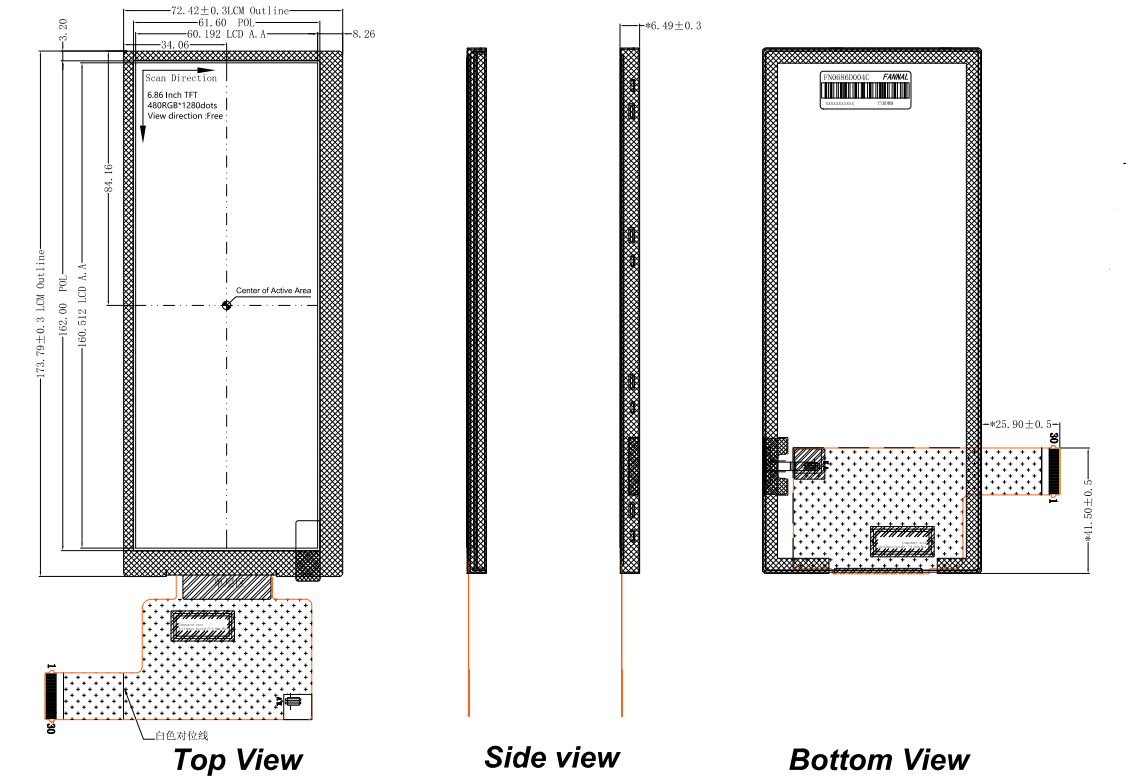

描画

仕様

ディスプレイ仕様表 (6.86")

パラメーター	仕様	ユニット
液晶サイズ	6.86(対角)	インチ
解像度比	480(H)×1280(V)	ピクセル
ピクセルピッチ	0.1254(H)×0.1254(V)	mm
アクティブエリア	60.192(H)×160.512(V)	mm
モジュールサイズ	72.42(W)×173.79(H)×6.5(D)	mm
表示モード	通常は黒です
インタフェース	マイピ
画素配置	RGB縦ストライプ
視線方向	全て	時
電源	3.3	V
消費電力	0.166(標準値)	W
重さ	96タイプ	g
輝度	1000（typ。）	cd/平方メートル
ドライバーIC	ST7703I

ピン説明表

ピン番号	シンボル	I/o	説明
1	GND	P	地面。
2	VCI	P	電源。
3	VCI	P	電源。
4	VCI	P	電源。
5	GND	P	地面。
6	リセット	I	リセットピン。
7	te	I	ティアリングエフェクト出力信号。
8	GND	P	地面。
9	GND	P	地面。
10	MIPI_DATA3_N	I	MIPI データ入力。
11	MIPI_DATA3_P	I	MIPI データ入力。
12	GND	P	地面。
13	MIPI_DATA2_N	I	MIPI データ入力。
14	MIPI_DATA2_P	I	MIPI データ入力。
15	GND	P	地面。
16	MIPI_CLK_N	I	MIPIクロック入力。
17	MIPI_CLK_P	I	MIPIクロック入力。
18	GND	P	地面。
19	MIPI_DATA1_N	I	MIPI データ入力。
20	MIPI_DATA1_P	I	MIPI データ入力。
21	GND	P	地面。
22	MIPI_DATA0_N	I	MIPI データ入力。
23	MIPI_DATA0_P	I	MIPI データ入力。
24	GND	P	地面。
25	NC	-	接続なし。
26	NC	-	接続なし。
27	レッド	P	LEDパワーカソード。
28	レッド	P	LEDパワーカソード。
29	レダ	P	LEDパワーアノード。
30	レダ	P	LEDパワーアノード。

バックライトの特性

パラメーター	シンボル	分	タイプ。	マックス。	ユニット	メモ
前方電流電圧	VF	5.6	6.2	6.8	V	注1
フォワード電流	もし		480		Ma
バックライト電力消費	WBL	-	3.0	-	W
LED Lifetime	-	30000	-	-	HRS	注2

注 1: LCM 動作時は安定した順電流を入力する必要があります。また、順方向電圧は参考値です。

注 2: 光学性能は Ta =25℃で評価してください。 LED が大電流、周囲温度、湿度が高い条件で駆動される場合。 LEDの寿命が短くなります。動作寿命とは、輝度が初期輝度の 50% に低下することを意味します。一般的な動作寿命は推定データです。

代表的な用途

産業コントロールパネル
スマート小売店の棚ディスプレイ
EV充電ステーションのインターフェース
交通情報システム
スマートホームのコントロールパネル
医療監視装置
エレベーター制御インターフェース
組み込みHMI端末
デジタルサイネージのサブディスプレイ
キュー管理システム

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

バータイプTFT液晶ディスプレイは何に使われるのですか？

バータイプの TFT LCD ディスプレイは、狭いまたは細長い画面レイアウトを必要とする産業機器、輸送システム、小売ディスプレイ、および組み込み HMI アプリケーションで一般的に使用されています。

この 6.86 インチ TFT ディスプレイは屋外での使用に適していますか?

1000 nits の高輝度により、明るい屋内および半屋外環境に適しています。完全な屋外での使用には、追加の光学接着と UV 保護が必要になる場合があります。

このディスプレイは静電容量式タッチ統合をサポートしていますか?

はい。このモジュールは、プロジェクトの要件に基づいて、静電容量式タッチパネル、カバーガラス、光学接着ソリューションでカスタマイズできます。

この TFT LCD モジュールはどのようなインターフェイスを使用しますか?

このディスプレイは、高速信号伝送をサポートし、組み込みディスプレイシステムで広く使用されている MIPI インターフェイスを使用しています。

ノーマリーブラック表示モードの利点は何ですか?

通常、ノーマリーブラックのディスプレイは、ノーマリーホワイトパネルと比較して、コントラスト比が高く、黒が深くなり、視覚パフォーマンスが向上します。

ディスプレイのサイズや明るさをカスタマイズできますか?

はい。明るさ、タッチ構造、カバーレンズ、インターフェース、機械的寸法は、OEM および産業プロジェクト向けにカスタマイズできます。
