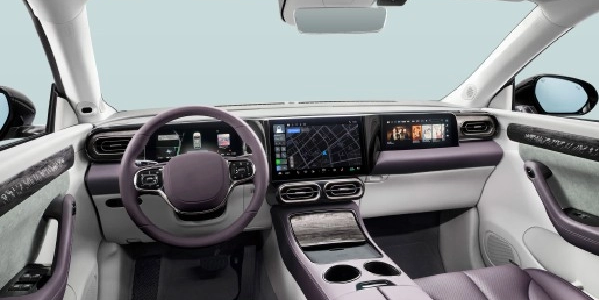

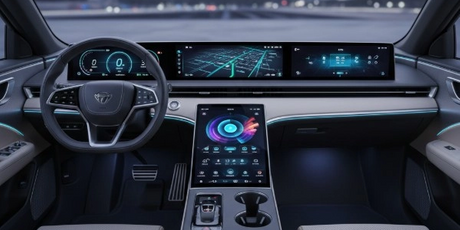

自動車のインパネ: ダッシュボード計器と自動車ディスプレイ システムの設計

車のインストルメントパネルとは何ですか?ダッシュボードディスプレイとどう違うのですか?

車の計器パネル は 、速度、RPM、燃料、警告などの重要な運転データを表示するシステムです。ダッシュ ボード表示と は、特に、この情報を表示するために使用されるビジュアル インターフェイス (LCD/OLED) を指します。

エンジニアリングの観点から見ると、インストルメント パネルは システム レベルで統合されていますが、ディスプレイはその中の 1 つのコンポーネントにすぎません。完全な計器クラスタには通常、次のものが含まれます。

• ディスプレイモジュール（TFT/OLED）

• タッチパネル（オプション）

• カバーレンズ（ガラスまたはPMMA）

• バックライトシステム

• ドライバーICとECUインターフェース

• 機械ハウジングと熱設計

車のインストルメントパネルとディスプレイの主な種類は何ですか?

自動車の計器パネルは 、次の 3 つの主要なアーキテクチャに進化しました。

1. アナログ計器クラスタ

• メカニカルゲージ（ステッピングモーター）

• 最小限のディスプレイ統合

2. ハイブリッド計器クラスター

• アナログゲージを埋め込んだ小型TFT

• コスト重視のプラットフォーム向けの移行ソリューション

3. 完全デジタル計器クラスター

• フル TFT または OLED ディスプレイ

• ソフトウェアデファインド UI (速度、ADAS、ナビゲーション)

インパネ技術比較表

技術的な判断:

• コストの安定性と寿命の予測可能性 により、TFT が引き続き優位性を維持

• OLED は高級車に使用されていますが、 焼き付きの軽減と熱制御が必要です

TFT LCD が依然として車用ディスプレイ技術として主流であるのはなぜですか?

TFT LCDは 、コスト、輝度、寿命、信頼性 の最適なバランスを提供するため、車載ディスプレイに広く使用されています。.

モジュールサプライヤーの観点から:

• 成熟したサプライチェーン → 安定した価格設定

• 高輝度を実現可能 (>1000 nits)

• 長寿命 (50,000 時間以上)

• OLEDと比較して残像リスクが低い

エンジニアリング上のトレードオフ:

システムに関する洞察:
直射日光や静的な UI 要素 にさらされる計器クラスターの場合、TFT は依然として安全なエンジニアリングの選択肢です。

車のディスプレイが日光や過酷な環境下でも読み取れるのはなぜですか?

車のディスプレイは、 強い周囲光、温度変化、振動下でも読み取り可能でなければなりません。.

主要なエンジニアリング要素には次のようなものがあります。

1. 高輝度設計

• 目標: 800 ～ 1500 ニット

• 効率的な LED バックライト + 熱管理が必要

2. 光学的結合 (重要)

• ディスプレイとカバーレンズの間のエアギャップを排除します。

• 反射を最大 4% から 1.5% 未満に低減

3. 反射防止（AR）/アンチグレア（AG）

• ARコーティングにより太陽光の下でのコントラストが向上

• AG は鏡面反射を軽減しますが、シャープネスが低下する可能性があります

4.広視野角(IPS)

• ドライバーのさまざまな位置からの視認性を確保

エンジニアリングに関する洞察:
光学接着 がなければ、1000 nit のディスプレイでも色褪せて見える可能性があります。光学スタックの設計は、多くの場合、生の明るさよりも重要です。

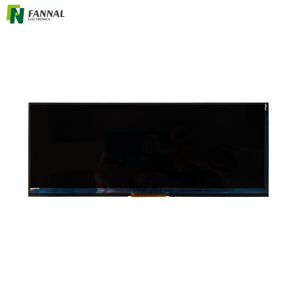

タッチとディスプレイは最新のダッシュボード システムにどのように統合されますか?

最近の自動車用ディスプレイには、特に中央のダッシュボードに タッチ機能が組み込まれていることがよくあります。

2 つの主な統合方法:

1. オンセル/インセルタッチ

• 表示パネルに一体化

• より薄い構造

• 反射率が低い

2. PCAP (投影型静電容量) アドオン

• 上部に別個のタッチパネルをラミネート

• 優れた柔軟性と耐久性

エンジニアリング上のトレードオフ:

システムの推奨事項:
計器クラスターの場合は、信頼性と EMI の安定性を考慮して、 非タッチまたは PCAP が推奨されます 。

車載ディスプレイシステム統合における主な課題は何ですか?

車のインパネの設計は、ディスプレイを選択するだけではありません。本当の課題はシステムレベルの統合にあります。

1. EMI/EMC 準拠

• ディスプレイ + タッチが車両電子機器に干渉してはなりません

• シールドと接地の設計は重要です

2. 熱管理

• ダッシュボード環境は 85°Cを超える可能性があります

• バックライトの劣化とカラーシフトを制御する必要がある

3. 耐振動・耐衝撃性

• 自動車グレードの接着と取り付けが必要

4. 長いライフサイクル要件

• 5 ～ 10 年間の安定供給

• コンポーネントの陳腐化管理

5. UIの安全性と冗長性

• 重要なデータ (速度、警告) のフェールセーフ表示

エンジニアリングに関する洞察:
自動車用ディスプレイの故障の多くは、発売時ではなく、 特に熱や紫外線による劣化が原因で、現場環境で 2 ～ 3 年後に発生します。

車のインストルメントパネルに適切なディスプレイモジュールを選択するにはどうすればよいですか?

B2B 調達またはシステム設計の観点からは、次の優先順位に従って選択する必要があります。

コア選択チェックリスト

• ディスプレイのサイズと解像度 (UI 要件に基づく)

• 明るさ (>1000 nits を推奨)

• 動作温度（-30℃～+85℃）

• 光学接着能力

• インターフェースの互換性（LVDS / MIPI）

• タッチ要件 (はい/いいえ)

• 寿命と供給の安定性

一般的な車載用ディスプレイの仕様

結論: 車載ディスプレイ設計においてシステムレベルの考え方が重要な理由

自動車のインパネは単なるディスプレイではなく、 ミッションクリティカルなヒューマン マシン インターフェイス (HMI)です。.

メーカーの観点から見ると、競争上の利点は次のとおりです。

• 光学スタックの最適化 (パネルの選択だけではありません)

• 長期ライフサイクルプロジェクトのための安定したサプライチェーン

• 統合機能 (ディスプレイ + タッチ + ボンディング + EMI)

自動車プロジェクトでは、最高のディスプレイとは最高スペックではなく、を提供するディスプレイです。 実際の状況で 10 年間にわたって一貫したパフォーマンス.

よくある質問

インストルメントクラスターとインフォテインメントディスプレイの違いは何ですか?

計器クラスターには、速度や RPM などの運転データが表示されます。インフォテインメント ディスプレイは、メディア、ナビゲーション、ユーザー インタラクションを処理します。

ほとんどの自動車が依然として OLED ではなく TFT を使用しているのはなぜですか?

TFT は寿命が長く、輝度が高く、焼き付きのリスクがないため、車載用途の信頼性が高まります。

車のダッシュボードディスプレイにはどのくらいの明るさが必要ですか?

光学接着とコーティングに応じて、太陽光での可読性には通常 800 ～ 1500 ニットが必要です。

インストルメントパネルにタッチは必要ですか?

いいえ。安全性と信頼性を考慮して、ほとんどの計器クラスタは非タッチのままです。

車載ディスプレイにおける光学接着とは何ですか?

ディスプレイとカバーガラスを貼り合わせ、反射を抑え視認性を向上させる加工です。
