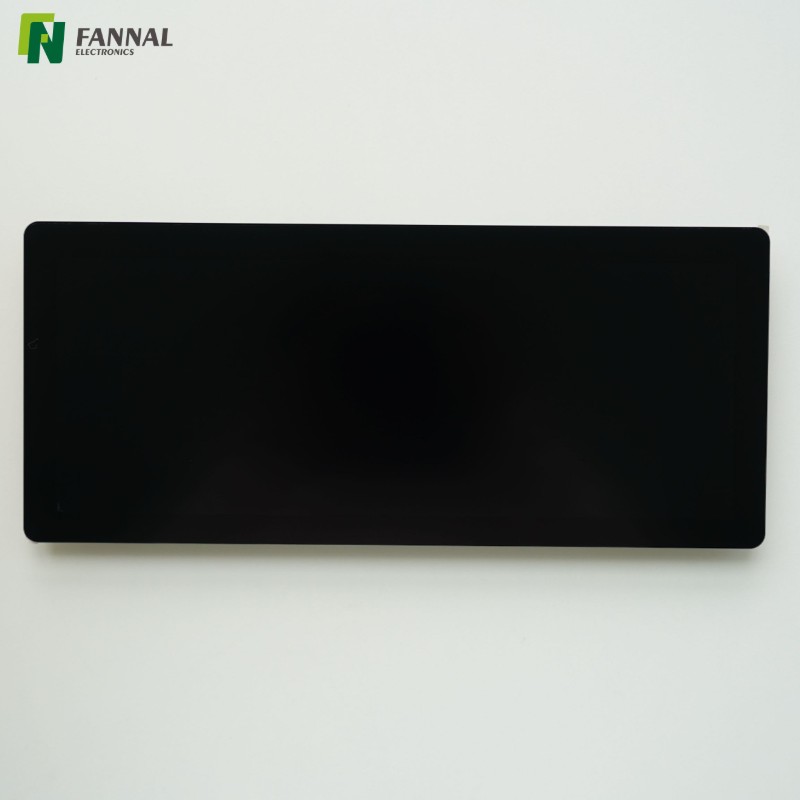

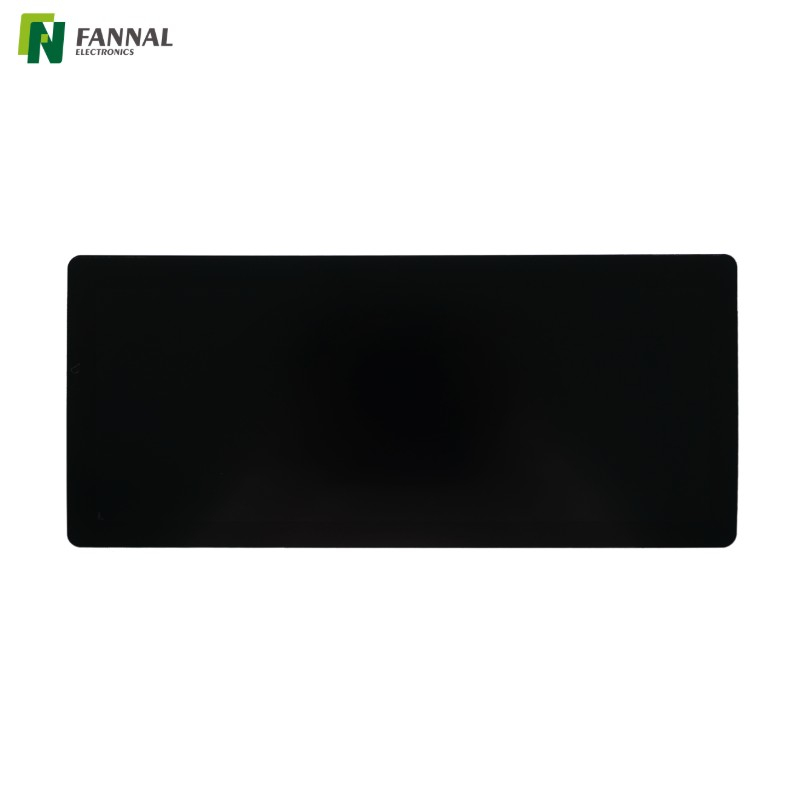

FN1230T005A
12.3
320.62*138.62*7.78
-30〜85
-40~90
LVDS
ハウジング+G+LCM
1920x720
720
| 数量： | |
|---|---|

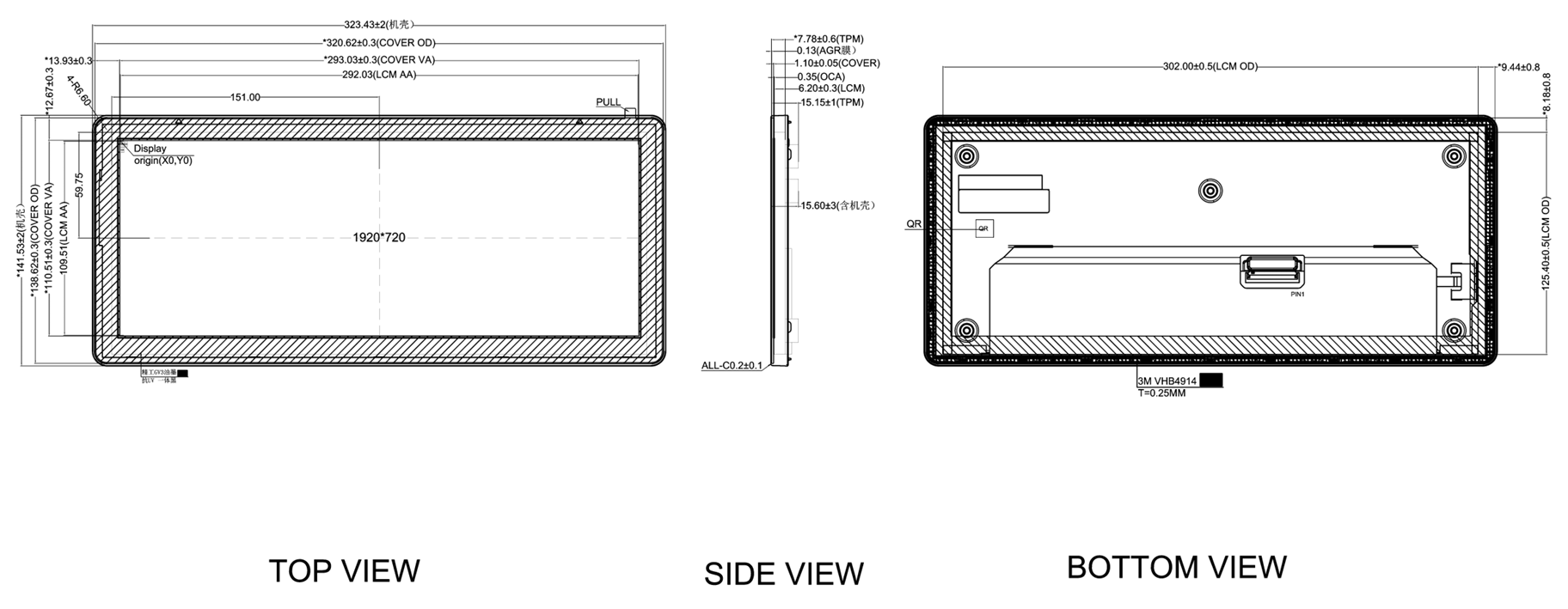

描画
仕様
パラメーター | 仕様 |
サイズ | 12.3インチ |
解像度比 | 1920x720 |
輝度(TPM) | 720(標準) 550(最小) |
TFTインターフェース | LVDS |
TFTの電源 | 3.3V |

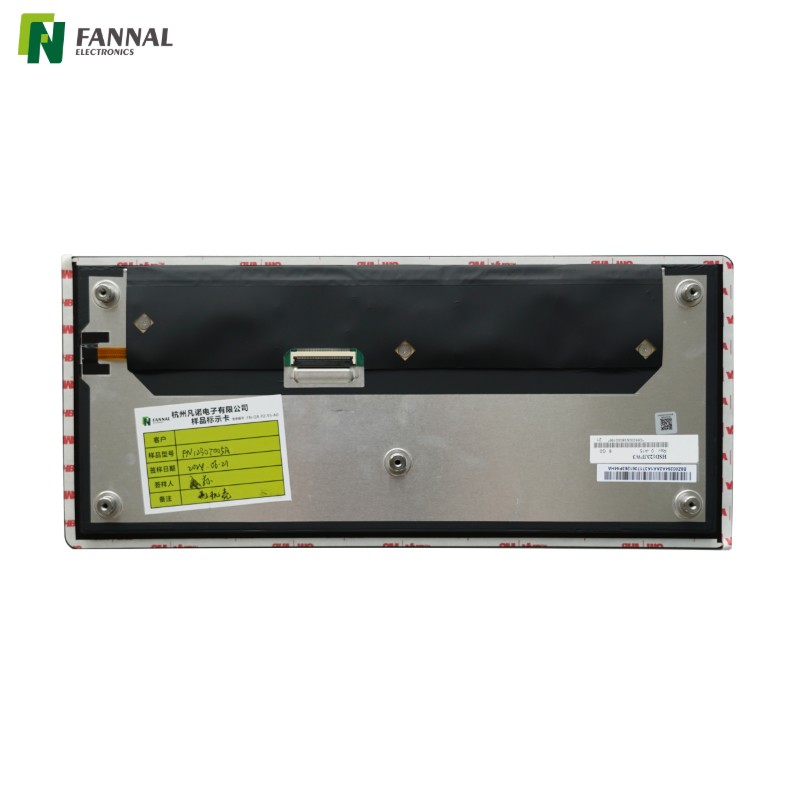

構造 | ハウジング+G+LCM |
カバーレンズの厚さ | 1.1mm |
表面硬度 | 3時間分（AGARAF） |
接着タイプ | オプティカルボンディング |
接着材 | OCA |
光透過率 | 85%以上 |
動作温度 | -30～85℃ |
保管温度 | -40～90℃ |
環境要件 | RoHS |
アプリケーション
デジタル計器クラスタ
運転情報、速度、燃料ステータス、アラートをコンパクトなワイドフォーマットのレイアウトで表示するダッシュボードに最適です。
インフォテイメントおよびセントラルコントロールディスプレイ
インターフェイス ゾーンの明確な分離とスムーズなタッチ エクスペリエンスにより、マルチメディア、ナビゲーション、および車両コントロール パネルをサポートします。
商用車ターミナル
システム監視、車両管理、運転支援のために信頼性の高い車内ディスプレイが必要なバス、トラック、物流車両に適しています。
特殊車両とカスタム プラットフォーム
建設車両、農業車両、ユーティリティ車両だけでなく、専用ダッシュボードに統合された耐久性と視認性の高いスクリーンを必要とするカスタム自動車プロジェクトにも適応します。
カスタマイズ
• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
FANNALについて
 | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
| ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
| グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
| 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
| 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
| 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。 |
証明書
よくある質問
Q1.このディスプレイはカスタム車両のダッシュボードと統合できますか?
はい。このモジュールの標準的な機械構造と LVDS インターフェイスにより、カスタム レイアウトやサードパーティ システムを含むさまざまなダッシュボードに柔軟に統合できます。
Q2.オプティカルボンディングは長期の車載使用にどのようなメリットをもたらしますか?
オプティカルボンディングにより内部反射、曇り、層間の機械的ストレスが軽減され、画像の鮮明さが向上し、製品の寿命にわたって一貫したタッチ性能が保証されます。
Q3.フリートまたは OEM プロジェクトに対して長期供給は可能ですか?
はい。このモジュールは長い製品ライフサイクル向けに設計されており、供給要件が予測可能なフリート展開や OEM プログラムに適しています。
Q4.取り付けや組み立てに関して特別な考慮事項はありますか?
筐体＋ガラス＋LCM構造で設置が簡単です。標準的な取り付け方法が適用されますが、オプティカルボンディングの完全性を維持するために慎重に取り扱うことをお勧めします。
Q5.ディスプレイはさまざまな車内条件でも確実に動作できますか?
はい。接着構造と堅牢な設計の組み合わせにより、振動、温度変化、一般的な車室内条件下でも安定した動作が保証されます。
