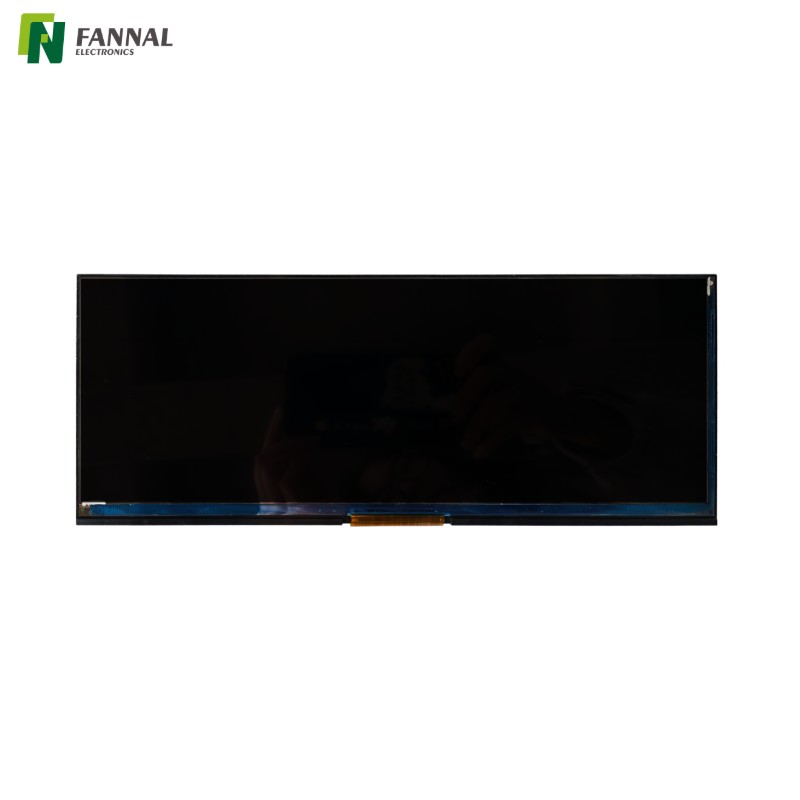

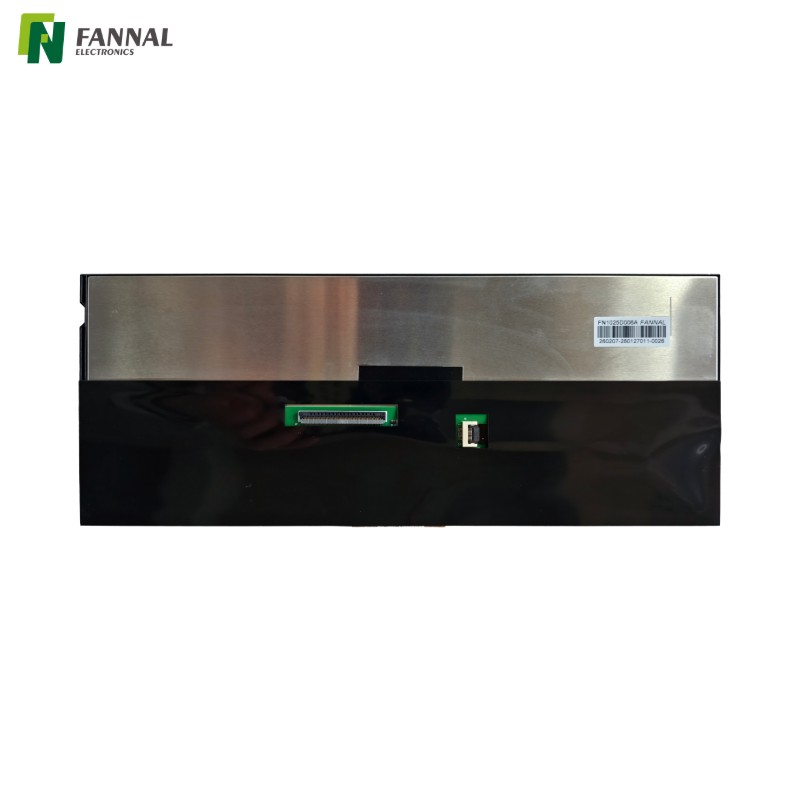

10.25 インチのセル内タッチ ディスプレイ モジュールは、 タッチ センシング技術を LCD パネル構造内に直接統合しており、従来の LCD および外部タッチ パネル アセンブリと比較して、より薄くコンパクトなディスプレイ設計が可能になります。
1920×720のウルトラワイド解像度、1000ニトの高輝度、LVDSインターフェース を備えたこのディスプレイは、信頼性の高いタッチ操作を備えたワイドフォーマットインターフェースを必要とする 自動車ダッシュボード、デジタル計器クラスタ、産業用HMIシステム向けに設計されています 。
-40°C ~ +85°C の広い動作温度範囲 を備えたこのモジュールは、要求の厳しい自動車および産業環境において安定したパフォーマンスをサポートします。
重要な機能
1920×720 の解像度は 、最新の 自動車ダッシュボード レイアウトや機器制御インターフェイス に適した広い表示領域を提供し、複数の情報パネルを同時に表示できます。
標準輝度 1000 nit のディスプレイは、強い周囲光にさらされる車内などの明るい環境でも優れた可読性を保証します。
インセル構造により、タッチ電極が LCD パネルに直接統合され、別個のタッチ パネル層が不要になります。
これにより、ディスプレイの厚みが減り、光学的な透明度が向上します。
このモジュールは、 -40°C ~ +85°Cでの動作をサポートしており、自動車エレクトロニクスや屋外産業機器に適しています。
LVDS インターフェイスは 安定した高速信号伝送を保証し、車載および 産業用組み込みプラットフォームで広くサポートされています。.

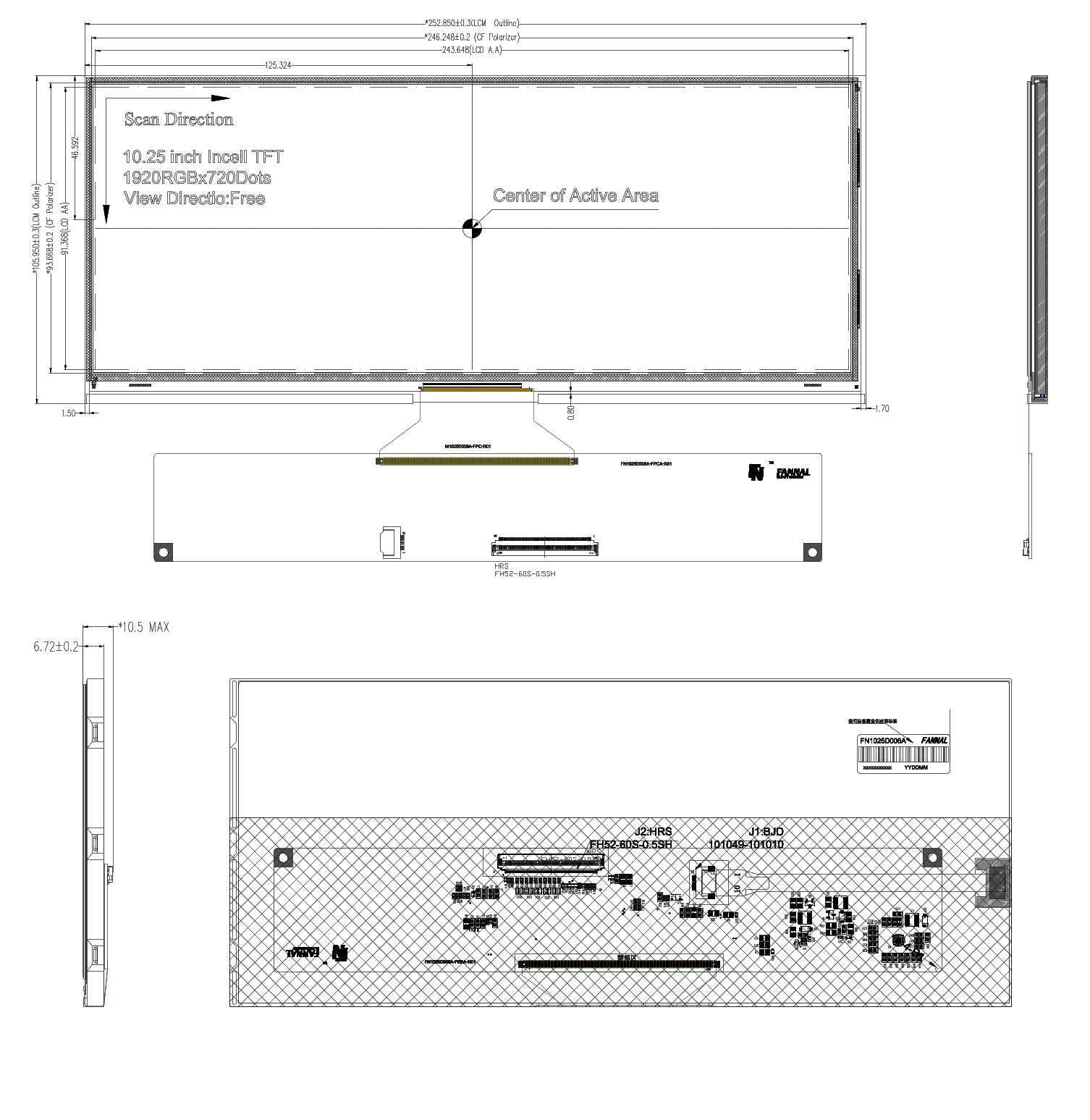

描画
仕様
アイテム | 価値 |
サイズ | 10.25インチ |
解像度比 | 1920x720 |
液晶タイプ | 透過性 |
表示モード | 通常は黒 |
表示方向 | 無料 |
コントラスト比 | 1500:1 |
輝度 | 1000TYP 800分 |
均一 | 80% |
インタフェース | LVDS |
電源 | 3.3V |
繋がり | コネクタ |
ドライバーIC | RM5T610/RM57010 |
動作温度 | -40/+85 |
保管温度 | -40/+90 |
環境要件 | RoHS-2.0 |
マークされていない耐性 | ±0.2mm |
代表的な用途

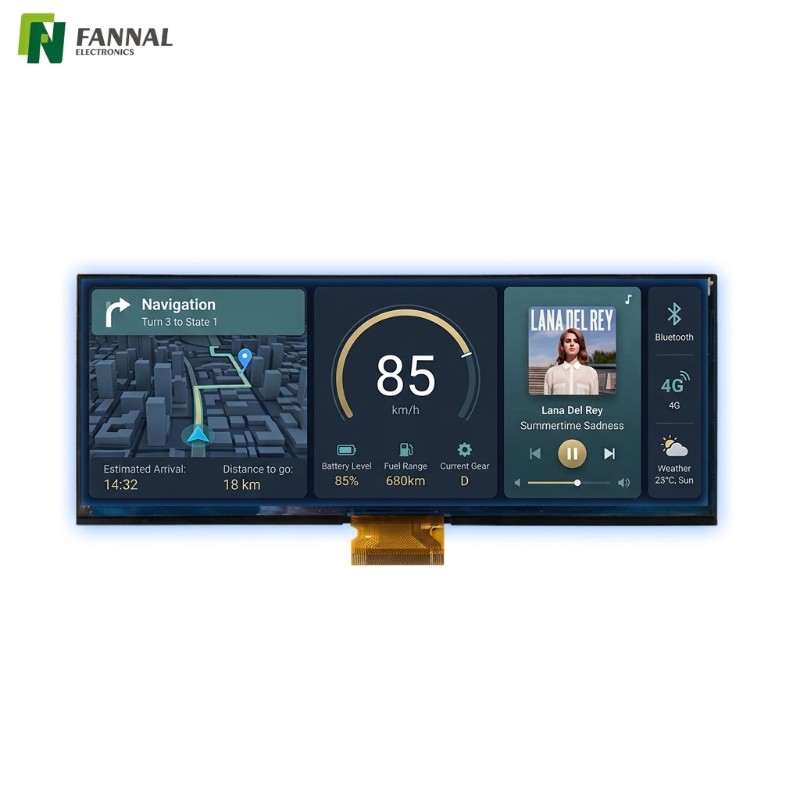

ウルトラワイド フォーマットにより、ディスプレイは現代の車両の デジタル ダッシュボードや計器クラスターに適しています 。
このディスプレイはに使用できます。 、車載インフォテインメント システムおよび統合コックピット ディスプレイ.
ワイド スクリーン フォーマットは、 マルチパネル データの視覚化を必要とするマシン インターフェイスに最適です。.
以下に適しています:
インテリジェントな自動販売機
産業用オートメーション機器
スマート制御端末
輸送監視システム
インセルタッチディスプレイの利点
インセルタッチ技術は、LCD パネル構造内にタッチ検出電極を統合します。このアプローチには、従来の LCD + タッチ パネル アセンブリと比較していくつかの利点があります。
別個のタッチセンサー層を必要としないため、ディスプレイモジュールの薄型化を実現できます。
光学層の数が少ないため、反射が軽減され、ディスプレイの鮮明さが向上します。
一体構造により信号経路が短くなり、タッチの応答速度が向上します。
タッチ機能がすでにディスプレイに統合されているため、機器メーカーは組み立ての複雑さを軽減できます。
インセルタッチディスプレイのカスタマイズオプション
従来のと比較して 個別のタッチ パネル ソリューション、インセル タッチ ディスプレイは、タッチ センシング電極が LCD パネル構造内に直接統合されているため、カスタマイズ範囲が異なります。
タッチセンサー自体は通常固定されていますが、機器の統合のためにシステムレベルのカスタマイズが可能です。
タッチセンサーはLCDパネルに組み込まれていますが、 ディスプレイの上部に 保護カバーガラスを追加することもできます。
カスタマイズ オプションには次のものが含まれます。
化学強化ガラス
アンチグレア(AG)表面処理
反射防止 (AR) コーティング
UIフレームのシルク印刷
これにより、ディスプレイは 産業用の耐久性と設計要件を満たすことができます。.
可読性と耐久性の向上が必要な用途では、ディスプレイを 光学接着 で統合できます。.
オプティカルボンディングは次のことに役立ちます。
内部反射を減らす
日光の下での可読性を向上させる
機械的強度を高める
過酷な環境での結露を防ぐ
タッチ電極は LCD パネルの一部ですが、 タッチ コントローラー IC とファームウェア構成は カスタマイズできます。
エンジニアリング調整には以下が含まれる場合があります。
コントローラーの選択 (EETI / Microchip など)
インターフェース構成 (USB / I²C)
タッチ感度調整
グローブまたはウォーターモードのサポート
ディスプレイのバックライトは、 機器の環境に応じて調整できます。
考えられるオプションは次のとおりです。
より高輝度のバックライト
PWM調光サポート
バックライト寿命の最適化
機器の組み立てを簡素化するために、ディスプレイ モジュールを特定の機械的要件に適合させることができます。
一般的なカスタマイズには次のものが含まれます。
取り付けブラケット
コネクタの向き
FPC長さ調整
フレーム構造設計
よくある質問
1920×720 LVDS ディスプレイは通常、 LVDS 出力およびカスタム タイミング構成をサポートする組み込みプロセッサまたはディスプレイ コントローラによって駆動できます。.
一般的なプラットフォームには次のものがあります。
ARMベースの産業用プロセッサ
車載インフォテイメント SoC
組み込みグラフィックス コントローラー
エンジニアは正しい 、システム ファームウェアで 表示タイミング パラメータと LVDS チャネル設定を構成する必要があります。
1920×720 の解像度 は 8:3 の広いアスペクト比を提供し、最新の自動車のダッシュボードやコックピットのディスプレイ に最適です。.
この形式では、次のような複数の情報領域を同時に表示できます。
ナビゲーション情報
車両状態データ
メディアインターフェースパネル
また、広いダッシュボード レイアウトでの視覚的な連続性も向上します。
多くの機器設計では、を通じて、グローブまたはウェット タッチ機能をサポートできます。 タッチ コントローラーの構成とファームウェアの調整.
産業用および自動車用アプリケーションでは、ユーザーが手袋を着用しているとき、または画面に湿気があるときにタッチ操作が必要になることがよくあります。
実際のパフォーマンスは、選択した タッチ コントローラー IC とシステム チューニングによって異なります。.
ウルトラワイド ディスプレイを使用すると、エンジニアは、 さまざまな情報領域を同時に表示できる マルチパネル ユーザー インターフェイスを設計できます。
従来の 16:9 画面と比較して、ワイド ディスプレイは次の機能を提供します。
より大きなダッシュボードの視覚化領域
UI セクション間のデータの分離が改善されました
制御システムにおけるオペレータの可読性の向上
これが、でワイドフォーマットディスプレイの使用が増えている理由です。 自動車のコックピットや産業機器のインターフェース.
自動車環境または屋外環境で使用されるディスプレイは、次のようないくつかの環境要因に耐えるように設計する必要があります。
大きな温度変化
振動と機械的ストレス
強い周囲光
長い稼働時間
幅広い温度サポート、安定したバックライト システム、および堅牢な機械的統合を 備えたディスプレイを選択することで、 このような状況でも長期的な信頼性を確保できます。
