TFT ディスプレイ技術 (薄膜トランジスタ LCD) は、スマートフォンやタブレットから産業機器インターフェース、自動車計器クラスター、医療監視装置、屋外デジタル サイネージに至るまで、日常生活で遭遇する大部分のデジタル スクリーンに電力を供給しています。ディスプレイ技術としての TFT LCD は、液晶ディスプレイのエネルギー効率と製造拡張性を、薄膜トランジスタによるアクティブ マトリックス アドレッシングと組み合わせて、1 インチのスマートウォッチから 100 インチのビデオ ウォール ディスプレイに至る非常に幅広いアプリケーションにわたって、鮮明な画像、高速な応答時間、多彩なフォーム ファクターを提供する画面を作成します。
ディスプレイ ソリューションを評価する製品設計者、組み込みシステム エンジニア、調達スペシャリストにとって、TFT ディスプレイ テクノロジを理解することで、解像度要件、インターフェイスの互換性、環境堅牢性、光学性能仕様、および産業および自動車アプリケーションの 5 ～ 15 年にわたる製品ライフサイクル全体にわたる総所有コストに関する情報に基づいた意思決定が可能になります。
TFT ディスプレイ技術は、ガラス基板上に堆積された薄膜トランジスタのアレイを使用して画面上の個々のピクセルを制御するアクティブ マトリックス液晶ディスプレイの一種です。各ピクセルは、ピクセルの液晶セルに印加される電圧を切り替える 1 つまたは複数の TFT によってアドレス指定され、その位置で通過する光の量を決定します。薄膜トランジスタ層は、最大 8K の解像度と最大 240Hz のリフレッシュ レートでの高速で正確なピクセル アドレス指定を可能にする高精度スイッチング マトリックスとして機能します。
単純な行と列のアドレス指定を使用し、限られたリフレッシュ レートやゴースト アーティファクトに悩まされるパッシブ マトリクス LCD ディスプレイとは異なり、 TFT ディスプレイは 各ピクセルを独立して高速にリフレッシュし、目に見える画像の遅延やぼやけのないフルモーション ビデオ、複雑なグラフィックス、および高解像度画像をサポートします。このアクティブ マトリクス アーキテクチャは、あらゆるサイズ カテゴリにわたる事実上すべての最新のフラット パネル ディスプレイを実現する基本的な技術です。

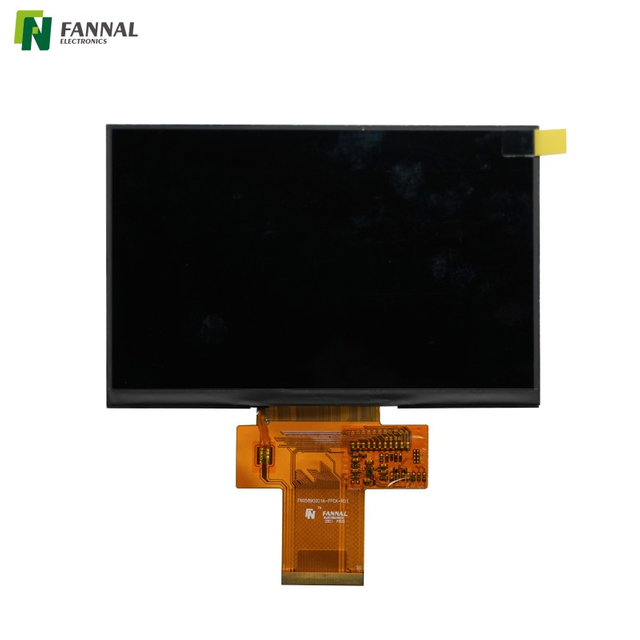

Fannal は 、カスタム構成、産業グレードの製品、自動車認定ディスプレイに及ぶ包括的な TFT ディスプレイ機能を開発し、家庭用電化製品からミッションクリティカルな産業システムに至るまで、あらゆるアプリケーション要件に対応しています。 Fannal の カスタム TFT ディスプレイ モジュールは 、特定のアプリケーション要件を満たすように設計されており、産業オートメーション、医療機器、車載インフォテインメント、屋外デジタル サイネージなどの要求の厳しい導入シナリオに最適化された光学性能、機械的統合、および環境認定を提供します。 Fannal の 車載用ディスプレイ 製品は、車載エレクトロニクスの信頼性に関する AEC-Q100 認定基準を満たしており、 Fannal の産業用ディスプレイ 製品は、-30°C ～ +85°C の拡張温度範囲で動作し、要求の厳しい商用アプリケーションに必要な耐久性と一貫性を提供します。
TFT ディスプレイは、特定の用途への適合性を決定する複数の技術パラメータによって分類されます。これらのカテゴリを理解することは、製品設計者が要件に最も適したディスプレイ テクノロジを選択するのに役立ちます。
In-Plane Switching (IPS) パネルは、液晶分子をガラス基板と平行に配向させ、電圧が印加されたときにそれらを一括して回転させて光の透過を制御します。 IPS テクノロジーは、優れた視野角 (通常は全方向に 178 度)、視野円錐全体で一貫した色再現、および正確な色表現を実現します。これらの特性により、IPS は、医療用画像ディスプレイ、プロ用写真モニター、自動車センター情報ディスプレイ、デザイン ワークステーションなど、色精度が重要な用途に最適な選択肢となります。
ツイステッド ネマチック (TN) パネルは、垂直配向間でねじれる螺旋構造で液晶分子を配向させ、偏光を回転させて光の透過を制御します。 TN パネルは、ゲーム モニターや高速ビデオ アプリケーションに不可欠な応答時間が速く、IPS パネルよりも製造コストが低くなります。トレードオフとして、視野角が狭くなったり、中心から外れた位置から見たときに色が変化したりするため、複数の視野角から一貫した色を必要とするアプリケーションへの適合性が制限されます。
垂直配向 (VA) パネルは、IPS 特性と TN 特性の間の妥協点を提供し、TN よりも優れた視野角を提供し、標準 IPS よりも高速な応答と、テレビ用途で人気のある高いネイティブ コントラスト比を提供します。高度なマルチドメイン垂直配向 (MVA または PVA) バリアントは、各ピクセルを液晶の向きが異なる複数のドメインに分割し、基本的な VA テクノロジーと比較して視野角と色の一貫性を向上させます。
標準 LED バックライトは、パネルの後ろに配置された白色 LED アレイを使用して液晶層を照明します。エッジライト構成では、パネルの端に沿って LED を配置し、導光板を通してディスプレイ表面全体に光を導きます。これは、スリムなフォームファクターを可能にする構成であり、ラップトップやスリム モニターで一般的です。直下型構成では、LED がパネルのすぐ後ろに格子状に配置され、より均一な照明と大型ディスプレイに適した高輝度機能が提供されます。
Mini-LED バックライト技術は、数千の小型 LED チップ (通常 100 ～ 500 マイクロメートル) を使用して、より正確なローカル調光ゾーンを提供し、コントラスト比と HDR パフォーマンスを劇的に向上させます。画像の暗い領域の背後にある LED を選択的に調光することにより、ミニ LED バックライトは、LCD テクノロジーの高輝度機能を維持しながら、OLED レベルに近いコントラスト比を達成できます。
RGB LED バックライトは、赤、緑、青の個別の LED アレイを使用して、より正確な色温度制御とより広い色域のカバー範囲を実現します。これは、医療用画像、プロ用ビデオ制作、車載ディスプレイなど、正確な色再現が必要なアプリケーションにとって重要です。
LVDS (低電圧差動信号) および eDP (組み込み DisplayPort) は、産業用、自動車用、民生用アプリケーションの中型および大型 TFT パネルの一般的なインターフェイスです。これらの差動信号インターフェイスは、シングルエンドのパラレル インターフェイスと比較して、優れた信号完全性、低い電磁放射、より長いケーブル距離を実現します。
MIPI DSI (モバイル インダストリー プロセッサ インターフェイス - ディスプレイ シリアル インターフェイス) は、スマートフォン、タブレット、および組み込みアプリケーションにおける中小規模の TFT パネル向けの主要なインターフェイスであり、ピン数の削減、消費電力の削減、およびアプリケーション プロセッサで広くサポートされている標準化されたインターフェイス プロトコルを提供します。
RGB インターフェイス (TTL/LVDS/パラレル RGB) はピクセル データをパラレル形式で送信し、短い接続と高帯域幅のアプリケーションに適しています。 SPI (シリアル ペリフェラル インターフェイス) は、フレーム レート要件が緩やかな組み込みアプリケーションや IoT アプリケーションで、非常に小型の低解像度 TFT ディスプレイを提供します。
TFT ディスプレイは、シンプルな産業機器用の QVGA (320×240) からプレミアム ディスプレイ アプリケーション用の 8K UHD (7680×4320) までの解像度オプションを備え、ピクセル完璧な画質を提供します。アクティブ マトリックス アーキテクチャにより、フレーム時間全体にわたって各ピクセルが正しい電圧を維持することが保証され、パッシブ マトリックス ディスプレイに伴うゴーストやスミアが排除されます。 1 インチあたりのピクセル数 (PPI) で測定される解像度密度は、テキストと細部のレンダリングの鮮明さを決定します。細かいテキストの可読性が必要なアプリケーションの場合、PPI が高いディスプレイは、有意義な使いやすさの向上をもたらします。
最新の TFT パネルは、標準的なアプリケーションで 5 ミリ秒以下の応答時間を達成しており、高級ゲーム向けディスプレイや車載ディスプレイでは、液晶の回転を加速するために遷移中に高い駆動電圧を印加するオーバードライブ技術によって 1 ミリ秒の実効応答時間に達します。高速応答により、ビデオ再生中に目に見えるモーション ブラーが排除され、スムーズなアニメーションがサポートされ、インタラクティブ アプリケーションでの応答性の高いタッチ フィードバックが可能になります。
TFT ディスプレイの製造では、ウェアラブル デバイスの 1 インチ未満から商用ビデオ ウォールやデジタル サイネージの 100 インチ以上まで、事実上あらゆる対角サイズに対応します。アスペクト比は、産業機器用の正方形の 1:1 ディスプレイから、自動車のダッシュボードや取引端末用のウルトラワイド 32:9 構成まで多岐にわたります。産業機器用の円形ディスプレイ、自動車計器クラスター用のバータイプ ディスプレイ、特殊用途用の曲面ディスプレイなどのカスタム サイズと形状により、製品エンジニアの設計スペースが拡張されます。
TFT LCD テクノロジーは、数十年にわたる製造投資と継続的なプロセス改善の恩恵を受けています。 TFT LCD 製造装置の巨大な設置ベース、洗練されたプロセス、経験豊富な労働力により、大量生産において優れたコスト効率が実現します。スケールメリットにより、TFT ディスプレイは、性能特性が十分であれば、ほぼすべてのアプリケーションにとって最もコスト効率の高い選択肢となります。

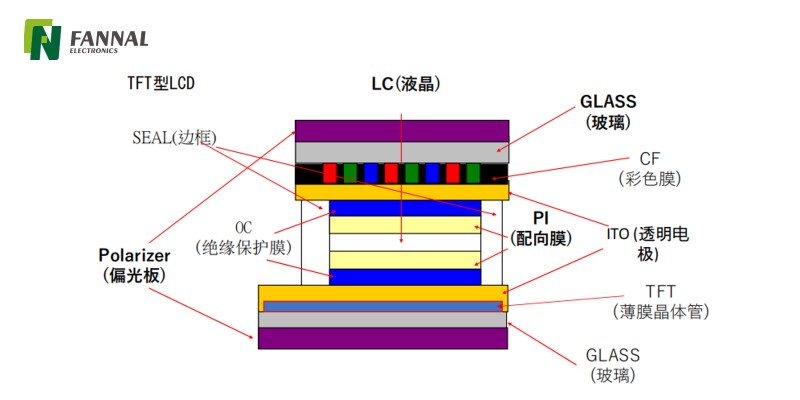

液晶材料は固体結晶相と液相の間の中間相に存在し、分子はある程度の分子秩序を維持しながら、印加電場によって配向することができます。ツイステッド ネマチック (TN) LCD セルでは、液晶層は互いに 90 度に配向された 2 つの偏光子の間に挟まれています。
電圧を印加しないと、液晶分子は最初の偏光子を通過するバックライトの偏光を 90 度ねじり、2 番目の偏光子を通過できるようにします。液晶層に電圧が印加されると、分子が電場に合わせて整列し、ツイスト効果が減少し、光の透過が妨げられます。各ピクセルに印加する電圧を変えることで、ディスプレイは各位置での光透過を独立して制御し、選択的な光遮断を通じて画像を作成します。
TFT アレイは、大面積の蒸着に適した半導体プロセスを使用してガラス基板上に製造されます。一般的なプロセスシーケンスでは、物理蒸着および化学蒸着技術を使用して、ゲート金属、ゲート誘電体、半導体層 (通常はアモルファスシリコン、低温ポリシリコン、または IGZO)、およびソース/ドレイン金属を堆積します。
フォトリソグラフィーにより、各層が個々のピクセルに対応する正確なトランジスタ構造にパターン化されます。結果として得られるアレイには、100 インチを超えることもあるディスプレイの対角線にわたって製造された数百万のトランジスタ (サブピクセルごとに 1 つの TFT とピクセル電極) が含まれています。この規模での歩留まり管理と欠陥管理は、高品質メーカーと商品メーカーを区別する重大な製造上の課題を表しています。
カラー TFT ディスプレイには、TFT 基板と液晶層の間にカラー フィルター層が組み込まれています。カラー フィルターには、各 TFT ピクセル位置に対応する赤、緑、青のサブピクセル フィルター要素が含まれています。各サブピクセル フィルターを通過した光は適切な色に着色され、人間の目で認識される RGB サブピクセル強度の組み合わせによってフルカラー画像が作成されます。
オプティカルボンディングは、カバーガラスとディスプレイ表面の間の空隙を透明な接着剤で満たし、内部反射を排除し、周囲の照明条件に応じてコントラストを 10% ～ 50% 向上させます。 LOCA（Liquid Optical Clear Adhesive）接着は接着面の凹凸を埋める液状接着剤を使用し、OCA（Optically Clear Adhesive）フィルム接着は工程管理が容易なプレカット粘着シートを使用します。 Fannal カスタム TFT ディスプレイ モジュールには、オプティカル ボンディング、カスタム カバー ガラス、統合タッチ センシングが組み込まれており、特定のアプリケーション要件に合わせて最適化された完全なディスプレイ ソリューションを作成します。
産業環境では、-30°C ～ +85°C の広い温度範囲で確実に動作し、IP65 規格に準拠した塵や湿気の侵入に耐え、最大 1,000 ルクスの高い周囲光条件または直射日光下でも可読性を維持するディスプレイが求められます。 Fannal の産業用ディスプレイ製品は、拡張された温度と湿度のテストを通じて検証された定格を備えたファクトリー オートメーション システム、プロセス制御インターフェイス、マシン ビジョン モニタリング ディスプレイに役立ちます。
自動車業界は高性能 TFT ディスプレイの最大の消費者の 1 つとなっており、インストルメント クラスター、センター インフォメーション ディスプレイ、後部座席のエンターテイメント スクリーン、ヘッドアップ ディスプレイ投影ユニットに高性能 TFT ディスプレイを導入しています。車載ディスプレイは、AEC-Q100 コンポーネント ストレス テスト規格、-40°C ～ +105°C の拡張温度範囲、ISO 16750 規格に準拠した耐振動性、および連続動作での 10 年以上の信頼性など、厳しい認定要件を満たす必要があります。
医療用画像機器、患者監視システム、手術用ディスプレイには、優れた輝度均一性、DICOM GSDF 標準に合わせて校正された正確なガンマ補正、黒から白までのグレースケール範囲にわたる正確な色再現を備えた TFT パネルが必要です。
スマートフォン、タブレット、ラップトップ、モニターは、TFT ディスプレイの最も生産量の多いアプリケーション セグメントです。家庭用電化製品では、薄いベゼル、低消費電力、高解像度、競争力のある価格が優先されます。
仕様 | ファナルカスタムTFT | 標準産業用TFT | 消費者グレードのTFT | 業界平均 |
|---|---|---|---|---|
解像度範囲 | QVGAから4K UHDへ | QVGAからフルHDへ | HDから4Kへ | QVGAから2Kまで |
動作温度 | −40℃〜＋85℃ | −30℃〜＋80℃ | −20℃〜＋70℃ | −25℃〜＋75℃ |
輝度 | 300 ～ 2000 ニト | 300 ～ 1500 ニト | 250 ～ 800 ニト | 280 ～ 1000 ニト |
視野角 | 最大 178°/178° (IPS) | 170°/170° (標準) | 150°/130°(TN) | 160°/160° |
パネル寿命 (時間) | 50,000～80,000 | 40,000～60,000 | 30,000～50,000 | 35,000～55,000 |
カスタマイズ | フルカスタマイズ | 限られたオプション | なし | 限定 |
オプティカルボンディング | 利用可能 | オプション | レア | オプション |
自動車認定済み | はい (AEC-Q) | オプション | いいえ | いいえ |
EMI強化 | 利用可能 | オプション | いいえ | オプション |
保証 | 2～3年 | 1～2年 | 1年 | 1～2年 |
ディスプレイの解像度はすべてのアプリケーションセグメントで向上し続けており、4K ディスプレイは高級産業用および民生用アプリケーションの標準となり、8K ディスプレイは大型ディスプレイ用に登場しています。リフレッシュ レートは従来の 60 Hz を超えて増加しており、ゲーム、自動車、医療アプリケーションでは 90 Hz、120 Hz、および 144 Hz のパネルが一般的になりつつあります。
Mini-LED バックライト技術により、何千もの個別に制御される調光ゾーンが可能になり、コントラスト比と HDR パフォーマンスが大幅に向上します。ミニ LED テクノロジーを組み込んだFannal の 高輝度 TFT ディスプレイ オプションは、要求の厳しい屋外および自動車用途に対応します。
フレキシブル OLED 技術が折り畳み式ディスプレイの分野で優勢である一方、TFT LCD メーカーはフレキシブル基板技術を模索しています。曲面 TFT ディスプレイは、すでに自動車の計器クラスターや建築設備に導入されています。
情報密度と視聴距離の要件に基づいてディスプレイ解像度を選択します。腕を伸ばして見る単純な数値ディスプレイの場合は、WVGA が適切な場合があります。詳細なイメージングには、フル HD 以上の解像度が必要な詳細を提供します。
動作温度範囲、湿度暴露、振動レベル、周囲の照明条件を正確に評価します。 Fannal の 産業用および車載用ディスプレイ製品は、要求の厳しい導入シナリオに適した認定レベルを提供します。
ディスプレイ インターフェイス (MIPI DSI、LVDS、RGB、eDP) がホスト プロセッサと互換性があることを確認します。 Fannal は 、一般的なコントローラー プラットフォームに対する包括的なインターフェイス サポートと互換性検証を提供します。
静電容量式タッチ、抵抗膜式タッチ、または非タッチ操作のどれがアプリケーションに最適であるかを判断します。 Fannal は 、TFT ディスプレイと投影型静電容量式タッチ センサーを組み合わせたタッチ統合ディスプレイ ソリューションを提供しています。
カスタムの光学強化フィルムを使用すると、周囲光が多い環境での太陽光の可読性とコントラストを向上させることができます。 Fannal は 、周囲照明要件が厳しいアプリケーション向けに光学コンサルティング サービスを提供します。
熱管理設計では、ディスプレイと周囲のコンポーネントが定格温度範囲内に保たれるようにする必要があります。 Fannal は 、密閉型機器エンクロージャの熱設計に関するコンサルティングを提供しています。
Fannal は 、複数年にわたる生産プログラムを持つ顧客の製品ライフサイクル計画をサポートするために、長期的な供給約束と最終購入通知を提供します。
TFT LCD はバックライトを使用して液晶ピクセルを照明し、光透過を変調します。 AMOLED は自己発光有機化合物を使用します。 AMOLED は、真の黒、優れたコントラスト、瞬時の応答を提供します。 TFT LCD は、コストが低く、最大輝度が高く、焼き付きのリスクがなく寿命が長くなります。
半透過型ディスプレイは、透過型バックライト機能と反射型周囲光の強化を組み合わせたものです。部分反射層が周囲の光を反射して屋外の視認性を高め、バックライトにより低照度での操作が可能になります。
明るさはニット (cd/m²) で測定されます。標準的な屋内ディスプレイの範囲は通常 200 ～ 500 nit です。高輝度産業用ディスプレイは、屋外や太陽光の下で読み取り可能なアプリケーション向けに 1000 ～ 2500 nit を生成します。
TFT LCD ディスプレイは一般に焼き付きに耐性があります。静止画像が長時間続くと、一時的な画像の持続が発生することがありますが、通常は解決します。
LED バックライトの寿命は、動作温度と駆動電流に応じて 30,000 ～ 80,000 時間の範囲であり、毎日 8 時間の使用で 10 ～ 27 年に相当します。
はい、屋外での使用向けに設計された TFT ディスプレイは、高輝度バックライト (1000 ～ 2500 ニット)、反射防止コーティング、および幅広い温度対応コンポーネントを備えています。 Fannal の 屋外用 TFT ディスプレイ ソリューションは、厳しい環境要件に対応します。
TFT ディスプレイ技術は、民生用、産業用、自動車用、医療用、商業用アプリケーションにわたる膨大な範囲の電子製品にビジュアル インターフェイス層を提供します。テクノロジー プラットフォームの多用途性により、TFT LCD はほとんどのディスプレイ アプリケーションのデフォルトの選択肢となっています。技術パラメータ、アプリケーション要件、TFT ディスプレイ サプライヤー間の品質の差別化要因を理解することで、製品チームは最適なディスプレイ ソリューションを選択できるようになります。 Fannal TFT ディスプレイ機能は、標準カタログ製品から特定のアプリケーション要件に合わせて設計された完全にカスタマイズされたディスプレイ ソリューションまで、あらゆる範囲に及びます。
