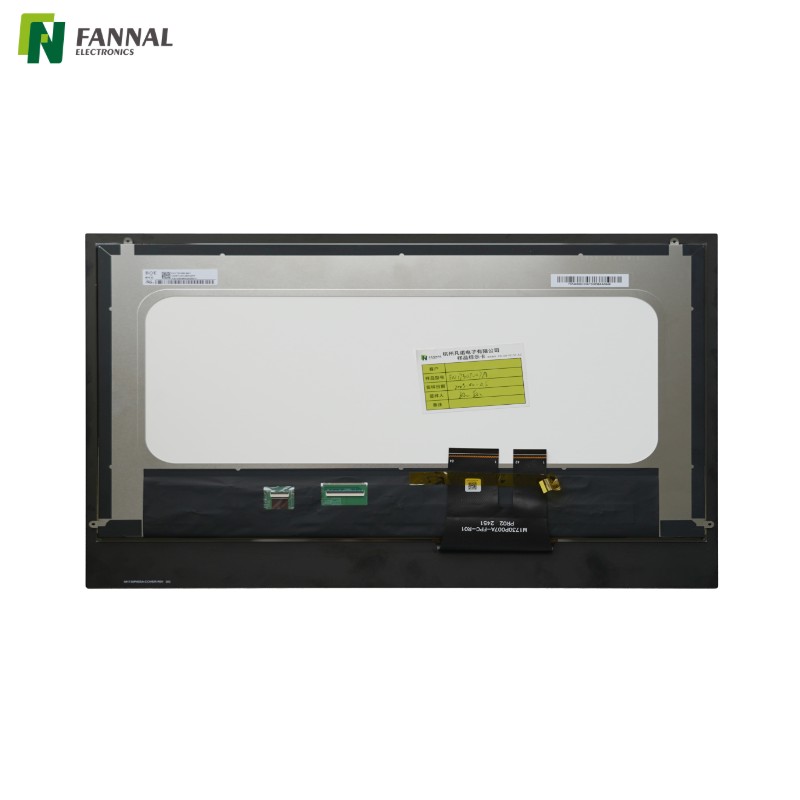

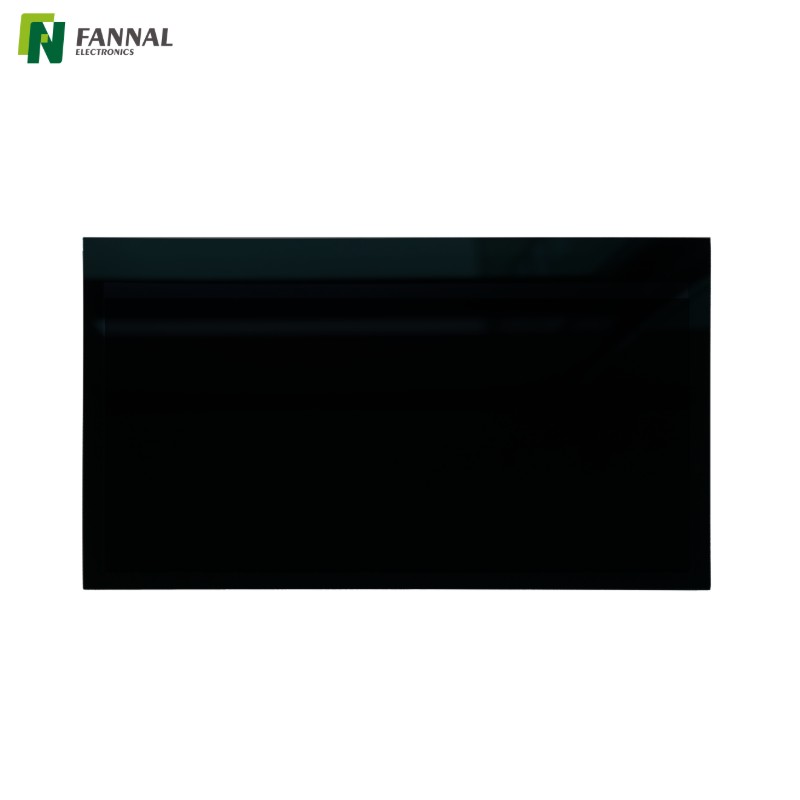

eDP インターフェイスを備えた 17.3 インチ TFT タッチ ディスプレイ

描画

仕様

アプリケーション

産業用 PC およびオールインワン システム

産業用 PC およびオールインワン端末向け に設計されており 、ネイティブ eDP 出力と USB タッチ統合によりシステム設計が簡素化されます。大型の 17.3 インチ ディスプレイは、工場の制御室やワークステーションでの複雑な HMI レイアウトとマルチウィンドウ操作をサポートします。

セルフサービスおよびインタラクティブキオスク

情報端末、チェックインシステム、ガソリンスタンドなどのフルサイズのタッチ インターフェイスにより直感的なユーザー インタラクションが可能になり、オプティカル ボンディングにより視覚的な明瞭さと耐久性が向上し、毎日の継続使用が可能になります。 屋内キオスク に最適です。

医療端末および臨床ワークステーション

制御された屋内環境で安定した表示パフォーマンスと応答性の高いタッチ操作が必要な医療カート、診断端末、および重要ではない臨床インターフェースに適用できます。

組み込み型 PC ベースのコントロール パネル

x86 または SBC プラットフォームを使用する組み込み制御システムにとって実用的な選択肢であり、追加のディスプレイ変換ハードウェアなしでクリーンな統合をサポートします。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

Q1.このディスプレイはどのタイプのマザーボードに接続できますか?

このディスプレイは、ネイティブ eDP 出力を提供する PC マザーボード、産業用 PC、およびシングルボード コンピューターで動作するように設計されています。

Q2.信号変換基板は必要ですか？

いいえ。ホスト システムが eDP 出力をサポートしている場合、LVDS から eDP への変換ボードを使用せずにディスプレイを直接接続できます。

Q3.タッチ機能はどのようにシステムに統合されていますか?

静電容量式タッチ パネルは標準の USB インターフェイスを使用しているため、ドライバーを追加しなくても、ほとんどのオペレーティング システムで HID デバイスとして認識できます。

Q4.このディスプレイは長期的な産業展開に適していますか?

はい。このモジュールは、屋内の制御された環境での連続動作向けに設計されており、長期にわたる産業用途や専門用途に適しています。

Q5.この表示はプロジェクトの要件に合わせてカスタマイズできますか?

OEM および ODM プロジェクト向けに、カバー ガラス処理、機械的適応、ケーブル構成などのカスタマイズ オプションを評価できます。
