TFT ディスプレイに白い画面が表示されるのはなぜですか?

産業用 TFT ディスプレイの原因とトラブルシューティング ガイド

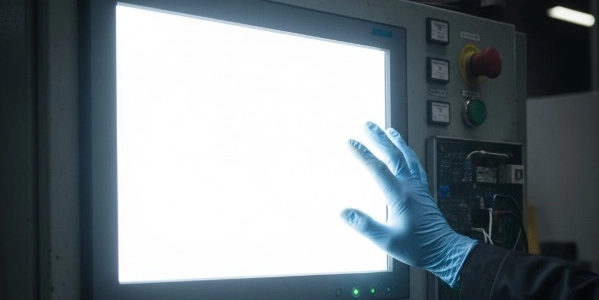

TFT ディスプレイの白い画面は、特に 産業用 TFT ディスプレイ プロジェクトにおいて、開発および統合中によく見られる問題です。多くの場合、バックライトは正常に点灯しますが、画像が表示されません。これにより、パネルに欠陥があると思われることがよくあります。ただし、 白い画面の問題のほとんどは、パネルの故障ではなく、信号、タイミング、または電源構成の問題によって引き起こされます。

この記事では、TFT LCD の白い画面が実際に何を意味するのかを説明し、 産業用途向けの実践的なトラブルシューティング ガイドを提供します。.

TFT ディスプレイの白い画面は何を意味しますか?

一般的な TFT LCD モジュールでは、通常、白い画面は次のことを示します。

• バック ライトは動作しています

• TFTパネルに電力が供給されています

• 有効な画像データが表示されていません

言い換えれば、パネルは「オン」ですが、適切に駆動されていません。これはで特に一般的です。 、家庭用電化製品よりも電源シーケンス、タイミング パラメータ、インターフェイスの安定性が重要である産業用 TFT LCD モジュール

TFT LCD の白い画面の問題の最も一般的な原因

1. ビデオ信号入力なし (バックライトオン、画像なし)

これは、 画面が真っ白になる 最も一般的な原因です。

典型的な理由は次のとおりです。

• 信号ケーブルが完全に差し込まれていない

• 間違ったピン配置接続

• RGB / LVDS / MIPI 信号の不一致

• FPCケーブルの取り付け方向が間違っている

確認すべき内容:

• ピンの定義がパネルのデータシートと厳密に一致していることを確認します。

• クロック信号とデータ信号が存在するかどうかを確認します

• 正常なケーブルまたはパネルを使用してテストする

2. 不正なタイミングまたは初期化パラメータ

産業用 TFT ディスプレイには 正確なタイミング構成が必要です.

よくある間違い:

• 間違った解像度設定 (例: 800×480 対 1024×600)

• ピクセルクロック周波数が正しくありません

• HSYNC / VSYNC / DE 極性の不一致

• 初期化コマンドが欠落しているか正しくありません

TFT コントローラーまたは MCU が パネルを正しく初期化しない場合、バックライトがアクティブであっても、ディスプレイが白いままになることがあります。

3. 電源または電源シーケンスの問題

民生用ディスプレイとは異なり、 産業用 TFT LCD モジュールに は複数の電圧レールが必要なことがよくあります。

• VDD

• AVDD

• VGH / VGL

• vcom

次の場合に白い画面が表示されることがあります。

• 電源投入シーケンスがデータシートに従っていない

• VGH または VGL 電圧が不安定です

• DC-DCコンバータの起動が遅すぎるか、過度のリップルが発生する

この問題は、 広範囲の温度や屋外の産業環境で発生する可能性が高くなります。.

4. RESET またはスタンバイ ピンの構成ミス

RESET ピンまたは STBY ピンが正しく処理されない場合:

• パネルは非アクティブ状態のままになる可能性があります

• バックライトがオンの場合、画面が白く表示されます

次のことを確認してください。

• RESET が適切にアサートされ、解放される

• 信号レベルがパネルの仕様と一致している

• MCU I/O 状態はディスプレイの初期化前に安定しています。

5. ガンマまたは VCOM 設定の問題

場合によっては、画面が完全に空白ではなく、 色あせた、またはほぼ白に見えることがあります。.

考えられる原因:

• ガンマテーブルがロードされていません

• 不正な VCOM 電圧

• TFTパネルとドライバICの構成が一致していない

これは、パネルのリビジョンが時間の経過とともに変化するでより一般的です カスタムまたは長寿命の産業用 TFT プロジェクト 。

6. パネルまたはハードウェアの損傷 (あまり一般的ではありません)

頻度は低くなりますが、ハードウェアの問題が発生する可能性があります。

• 組み立て中の ESD 損傷

• FPCケーブルの応力や曲がり

• 内部ゲートまたはソースドライバーの故障

パネルに欠陥があると結論付ける前に、必ず信号、タイミング、電源の問題を除外してください。

ステップバイステップのトラブルシューティング チェックリスト (産業用 TFT)

1. バックライト動作確認

2. インターフェイス タイプ (RGB、LVDS、MIPI) を確認します。

3. 信号のピン配列とケーブルの方向を再確認してください

4. タイミングパラメータがパネルのデータシートと正確に一致していることを確認してください

5. 必要な電圧レールをすべて測定

6. 電源投入シーケンスの検証

7. RESET 信号とスタンバイ信号をテストする

8. 正常なTFT LCDモジュールを使用したクロステスト

この手順に従うと、 ほとんどの TFT ホワイト スクリーンの問題を 効率的に解決できます。

産業用 TFT ディスプレイで白い画面の問題がよく発生する理由

民生用製品と比較して、産業用 TFT ディスプレイには次のものが含まれることがよくあります。

• 長いケーブル長

• 高輝度バックライトシステム

• より広い動作温度範囲

• EMIが発生しやすい環境

• カスタム ファームウェアまたはハードウェア設計

これらの要因により、信号の完全性と電力の安定性に対する感度が高まるため、適切な設計と検証が不可欠になります。

パネルの故障が起こりやすいのはどのような場合ですか?

次の場合はパネルの欠陥である可能性が高くなります。

• 複数の検証済みボードで同じ問題が発生する

• 信号、タイミング、電力が正しいことを確認済み

• 物理的損傷または ESD への曝露が疑われる

このような場合、パネルレベルの分析または交換が必要になる場合があります。

結論

TFT ディスプレイの画面が白いからといって、自動的にディスプレイに欠陥があるとは限りません。では 産業用 TFT LCD アプリケーション、ほとんどの白い画面の問題は、誤った信号接続、タイミング構成、または電源シーケンスが原因で発生します。

これらの根本原因を理解し、体系化されたトラブルシューティング プロセスに従うことで、デバッグ時間を大幅に短縮し、不必要なパネル交換を回避できます。

問題が解決しない場合は、経験豊富なによるパネル レベルのサポートまたはタイミング検証が 産業用 TFT ディスプレイ メーカー 必要になる場合があります。

よくある質問

Q1: 産業用 TFT ディスプレイに白い画面が表示されるのはなぜですか?
A: ほとんどの白い画面の問題は、パネルの欠陥ではなく、初期化エラー、電圧シーケンスの問題、または信号接続の問題によって発生します。

Q2: TFT LCD の白い画面のトラブルシューティングを行うにはどうすればよいですか?
A: 信号インターフェイスをチェックし、タイミング パラメータを確認し、電源シーケンスを確認し、RESET ピンとスタンバイ ピンが正しく設定されていることを確認してください。ステップバイステップのガイドが役に立ちます。

Q3: 画面が白い場合は、パネルが損傷している可能性がありますか?
A: ごくまれにです。信号、タイミング、電圧をチェックした後、白い画面が持続する場合は、ハードウェアの問題または FPC の損傷を示している可能性があります。

Q4: まだ白い画面が表示される場合は、メーカーに連絡する必要がありますか?
A: はい。ご使用のモデルに固有の問題については、正確なガイダンスを得るために、メーカーのテクニカル サポートに問い合わせることをお勧めします。
