TFT、LCD、OLED、ミニ LED: 本当の違いは何ですか?

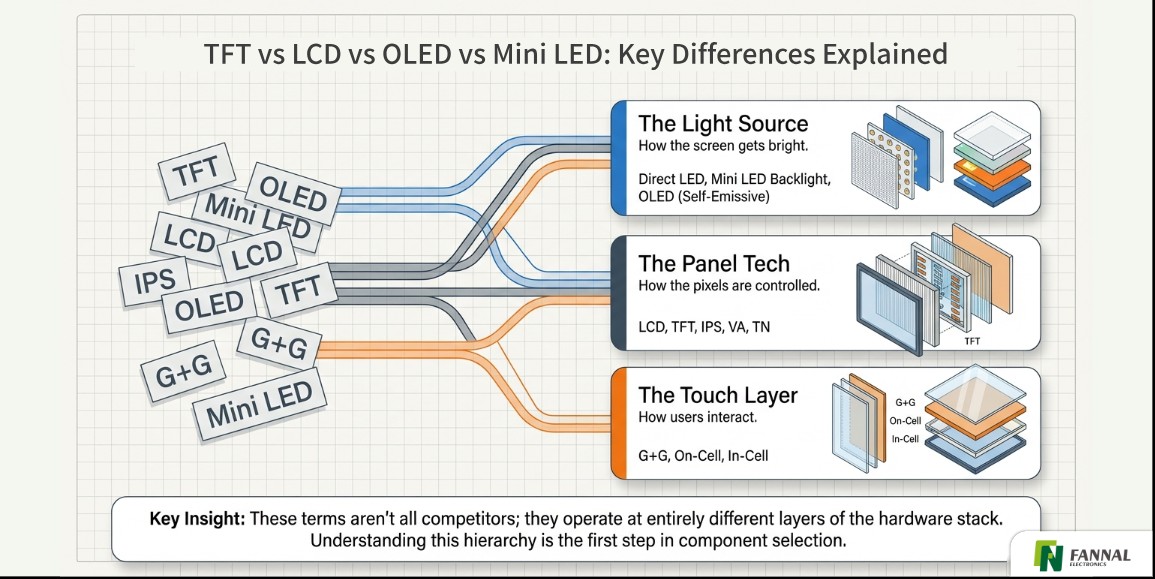

ディスプレイ業界では、TFT、LCD、IPS、OLED、ミニ LED などの用語が同じ意味で使用されることがよくありますが、実際にはテクノロジー スタックの異なる層に属しています。

この記事では、ディスプレイ エコシステム全体を実用的なエンジニアリングの観点から分析し、定義だけでなく、 これらのテクノロジーが実際の製品の決定にどのような影響を与えるかを理解するのに役立ちます。.

ディスプレイ技術の主な種類は何ですか?

最新のディスプレイ技術は、光を生成または制御する方法に基づいて、いくつかの一般的なディスプレイ タイプに分類することもできます。
主な違いは、ディスプレイが自ら発光するか、外部光源に依存するかにあります。

• LCD (液晶ディスプレイ) : 非発光、バックライトが必要

• LED (発光ダイオード): バックライトまたは直接表示可能

• OLED (有機 LED): ピクセルレベルで自己発光

• E-ペーパー（電子ペーパー）： 電子インクを用いた反射型ディスプレイ

システム統合の観点から見ると、この分類は 消費電力、コントラスト比、厚さ、屋外での可読性に直接影響します。.

TFTはLCDと同じですか?

多くの人がという用語を TFT と LCD 同じ意味で使用していますが、これらは同じテクノロジーではありません。

LCD (液晶ディスプレイ) はディスプレイ技術全体であり、 TFT (薄膜トランジスタ) は最新のカラー LCD のほとんどで使用されているアクティブ マトリックス駆動方式です。言い換えれば、TFT ディスプレイは LCD の一種ですが、すべての LCD が TFT テクノロジーを使用しているわけではありません。

STN や FSTN ディスプレイなどの古いパッシブ マトリックス LCD は薄膜トランジスタを使用していないため、解像度が低く、応答時間が遅く、色機能が制限されています。

現在、ほぼすべてのフルカラー産業用 LCD モジュールは TFT LCD であるため、製品仕様で用語が混同されることがよくあります。

LCD が依然として最も広く使用されているディスプレイ技術であるのはなぜですか?

LCD は、産業用アプリケーションにコスト、信頼性、拡張性の最適なバランスを提供するため、引き続き主流となっています。
新しいテクノロジーにもかかわらず、LCD は依然としてほとんどの組み込みシステムや B2B システムでデフォルトの選択肢となっています。

製造の観点から:

• 成熟したサプライチェーン → 安定したリードタイム

• 幅広いサイズ範囲 (1 インチ未満から 20 インチ以上)

• タッチ統合との強力な互換性 (G+G、G+F、OCA ボンディング)

タッチ ディスプレイ メーカーとして、LCD が「最高」であるという理由ではなく、 大量生産において最も予測可能で制御可能であるという理由で選ばれることがよくあります。.

TFT LCD とは何ですか? なぜほぼすべてのカラー ディスプレイに使用されるのですか?

TFT LCD は、薄膜トランジスタを使用して各ピクセルをアクティブに制御するタイプの LCD であり、高解像度と高速応答時間を可能にします。
実際には、人々が「カラー LCD」と言うとき、ほとんどの場合、 TFT LCD を意味します。.

STN のようなパッシブ マトリックス ディスプレイと比較すると、次のようになります。

モジュールアセンブリの観点から見ると、TFT はより複雑になります (ドライバー IC、インターフェイスのマッチング) が、 最新の UI レベルのパフォーマンスを実現します。.

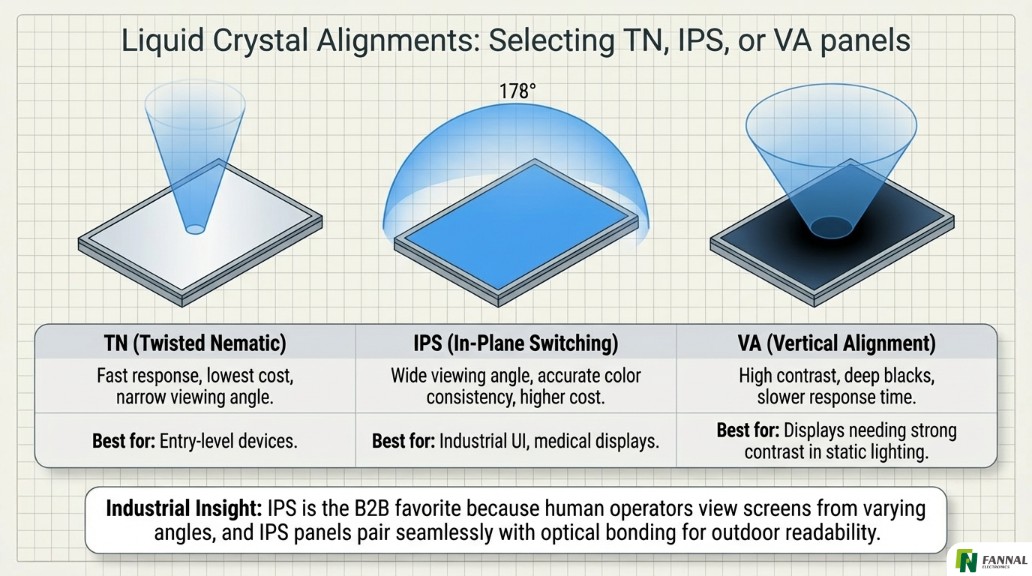

TN、IPS、VA パネルの違いは何ですか?

TN、IPS、および VA は、視野角、コントラスト、色の性能を定義する異なる液晶配向モードです。
この選択は、現実の環境での使いやすさに直接影響します。

産業用途では、次の理由から IPS が好まれることがよくあります。

• オペレーターはさまざまな角度から見ることができます

• 色の一貫性は UI の読みやすさにとって重要です

当社の生産経験から、IPS パネルは 光学接着 や屋外での可読性の向上との組み合わせにも優れています。.

タッチパネルの構造はどのように異なりますか(G+G、オンセル、インセル)?

タッチ統合は、厚さと性能要件に応じて、外部 (G+G/G+F)、オンセル、またはインセルとして実装できます。
各構造は、コスト、統合の複雑さ、光学性能の間のトレードオフを表します。

• G+G (ガラス + ガラス):

  • 最高の耐久性

  • 産業用および屋外での使用に最適

• G+F (ガラス + フィルム):

  • 低コスト

  • 堅牢性が若干低下

• オンセル:

  • 表示面のタッチレイヤー

  • より薄く、適度な統合

• セル内:

  • LCD 構造内にタッチが埋め込まれている

  • 最薄設計だが複雑な製造

ディスプレイ モジュール アセンブリの観点から見ると、G+G はに対して最も信頼性が高くなります。 、衝撃の大きい環境、手袋で触れるような過酷な環境.

LED ディスプレイと LCD ディスプレイの違いは何ですか?

LED と LCD は競合するテクノロジーではありません。LED は、LCD を置き換えるのではなく、LCD のバックライトとして機能することがよくあります。
この混乱は、「LED TV」などのマーケティング用語が原因でよく起こります。

2 つの異なる使用例:

• LEDダイレクトディスプレイ：

  • 各 LED は画像の一部を形成します

  • 屋外看板や大型ディスプレイに使用されています。

• LED バックライト (LCD):

  • LED が LCD パネルの背後を照明します

  • ほとんどの民生用およびの標準 産業用ディスプレイ

エンジニアリングの観点から見ると、LCD + LED バックライトは依然として 中型ディスプレイ (3 インチ～15 インチ) にとって最も実用的なアーキテクチャです。.

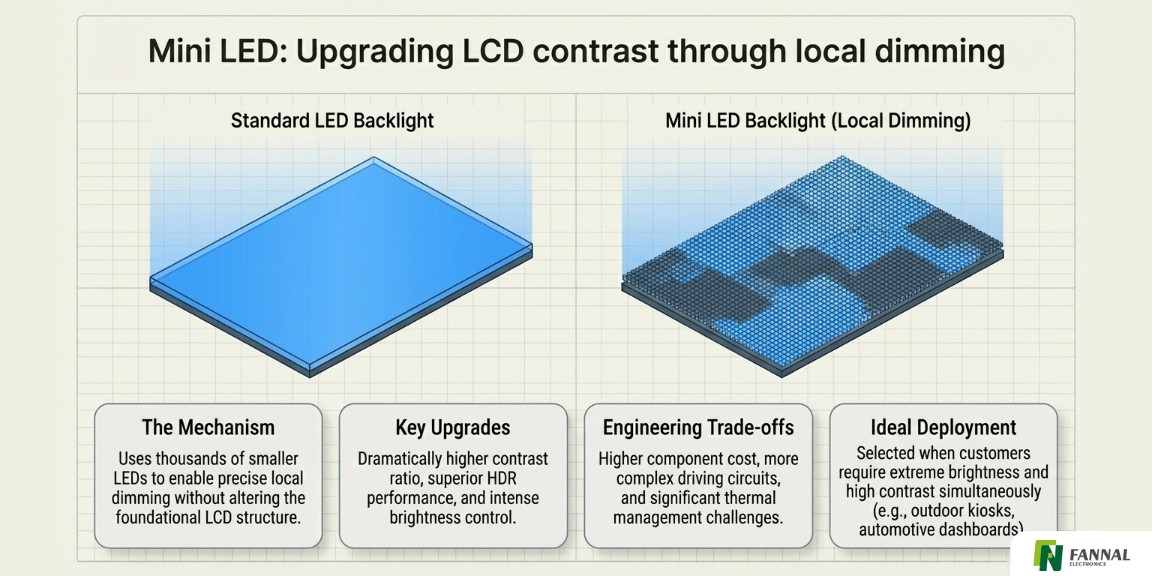

ミニ LED とは何ですか?また、どのようにディスプレイのパフォーマンスを向上させますか?

Mini LED は、数千個の小型 LED を使用してローカル調光を可能にする高度なバックライト テクノロジーです。
これにより、LCD 構造を変更することなく、コントラストと黒レベルが大幅に向上します。

主な利点:

• より高いコントラスト比

• HDR パフォーマンスの向上

• 改善された明るさ制御

ただし、次のようなトレードオフがあります。

• コストの増加

• より複雑な駆動回路

• 熱管理の課題

当社のプロジェクトでは、通常、 屋外や自動車のディスプレイなど、顧客が高輝度と高コントラストを同時に必要とする場合にミニ LED が選択されます。

実際のアプリケーションにおいて、OLED は LCD とどのように異なりますか?

OLED は、各ピクセルが独自の光を発する自己発光技術であり、バックライトが不要です。
これにより、より薄いデザインと優れたコントラストが可能になります。

比較：

実用的な観点から:

• OLED はに最適です 、プレミアム UI、フレキシブル ディスプレイ、ハイエンドの消費者向けデバイス

• LCDは 産業用の信頼性と長いライフサイクルの製品に好まれます

電子ペーパーとは何ですか?いつ使用する必要がありますか?

電子ペーパーは、コンテンツを更新するときのみ電力を消費する反射型ディスプレイ技術です。
超低電力アプリケーション向けに設計されています。

一般的な利点:

• 太陽光でも読み取り可能

• 極めて低い消費電力

• 紙のような視覚体験

制限事項:

• リフレッシュレートが遅い

• 限られた色の範囲

一般的なアプリケーション:

• 電子書籍リーダー

• 電子棚札

• 産業用低電力インジケーター

システム設計の観点から見ると、電子ペーパーは LCD や OLED の代替品ではありません。 電力効率に重点を置いた、まったく異なるユースケースに役立ちます。.

適切なディスプレイ技術を選択する方法

適切なディスプレイ技術を選択するには、画質を比較するだけでは不十分です。エンジニアは、ディスプレイ ソリューションを選択する前に、次のようないくつかの実際的な要素を評価する必要があります。

• 使用環境（温度、振動、日光）

• 必要な明るさとコントラスト

• 視野角の要件

• 予想される製品寿命

• 消費電力

• タッチ統合の要件

• サプライチェーンの安定性と長期的な可用性

• プロジェクト全体の予算

さまざまなテクノロジがさまざまな分野で優れているため、適切なディスプレイを選択するには、パフォーマンス、信頼性、製造可能性、および総システムコストのバランスが必要になることがよくあります。

ディスプレイ技術比較（早見表）

産業用途に最適なディスプレイ技術はどれですか?

最適なディスプレイ技術は、動作環境、予想される製品寿命、パフォーマンス要件、予算によって異なります。

ほとんどの産業用途では、 信頼性、長期可用性、広い視野角、コスト効率のバランスの取れた組み合わせを提供するため、 IPS パネル を備えた TFT LCD が依然として推奨されるソリューションです。

OLED は、超高コントラストと薄型設計が優先される高級民生用デバイスに適していますが、Mini LED は高輝度と強化されたコントラストの両方を必要とするアプリケーションに最適です。電子ペーパーは、静的な情報を表示する超低電力デバイスに最適です。

エンジニアは、どのテクノロジーが「最良」であるかを問うのではなく、どのテクノロジーがアプリケーションの環境、光学、ライフサイクル要件に最もよく適合するかを評価する必要があります。

よくある質問

Q1: IPS マトリックスを備えた従来の TFT LCD が、AMOLED ではなく工業製品のデフォルトの物流選択肢であり続けるのはなぜですか?

A: IPS TFT LCD は、静的 UI テキストの下でピクセル焼き付きリスクがゼロで予測可能な 50,000 時間以上のライフサイクルを提供し、民生用グレードの AMOLED では保証できない高度に成熟した複数年のサプライ チェーン可用性と組み合わせています。

Q2: 産業用 HMI を標準 LED バックライトからミニ LED マトリクスにアップグレードするための高額なコストを正当化する独自の運用シナリオは何ですか?

A: 屋外または自動車アプリケーションで、重要な暗視またはベクトル マッピング診断を色褪せることなく表示するために、極めて高い太陽光可読性 (1000 ニット以上) と深い HDR コントラストが同時に必要な場合。

Q3: 電気的統合の観点から、ディスクリート G+G タッチ スタックアップからインセル TFT LCD への移行はシステム ノイズにどのような影響を与えますか?

A: In-Cell Fusion では、静電容量センサー グリッドがノイズの多い液晶駆動 Vcom 層にマイクロスケールで近接するため、強力な EMI を分離するには高度なコントローラー ファームウェア フィルタリングが必要です。

Q4: IPS LCD が停止する氷点下の北極フィールドのハードウェアで、自発光型 AMOLED が瞬間的なリフレッシュ レートを達成できるのはなぜですか?

A: AMOLED は、標準的な液晶層によく見られる物理的な温度依存の粘度凍結によって抑制されることなく、電流の下で​​直接光子を放出する固体有機化学ダイオードに依存しています。

Q5: 産業用途に最適なディスプレイ技術はどれですか?

A: 単一の最適なディスプレイ技術はありません。 IPS を搭載した TFT LCD は、信頼性、長い製品ライフサイクル、広い視野角、コスト効率のバランスの取れた組み合わせを提供するため、多くの産業用途で依然として好まれています。 OLED、ミニ LED、電子ペーパーは、特定のパフォーマンスやアプリケーションの要件により適しています。

最終的な考え: 適切なディスプレイ テクノロジをどのように選択する必要がありますか?

「最適な」ディスプレイ テクノロジは存在しません。アプリケーションの制約に基づいて最適なテクノロジが存在するだけです。
正しい選択は、パフォーマンス、コスト、信頼性、環境要件のバランスに依存します。

タッチ ディスプレイ メーカーの観点から見ると、実際の意思決定は通常、次の要素によって決まります。

• 使用環境（温度、太陽光、振動）

• 製品ライフサイクル要件

• 統合の複雑さ (タッチ + ボンディング + インターフェース)

• コストとパフォーマンスのトレードオフ

多くの産業シナリオでは、IPS + オプティカルボンディングを備えた TFT LCD が依然として最も 堅牢でスケーラブルなソリューションを提供し、OLED とミニ LED はより特殊なニーズに応えます。

FANNALは、 高輝度 TFT 、産業グレードのタッチ パネル (G+G / G+F)、Mini-LED バックライト、セル内統合、AMOLED テクノロジー など、差別化されたディスプレイおよびタッチ ソリューションに焦点を当てています。に取り組んでいる場合は カスタム ディスプレイ プロジェクト、お気軽に当社と技術的なソリューションを検討してください。
