LCD FPC のピン配置は何によって決まりますか?

LCD を選択または交換する場合、エンジニアは多くの場合、最初に画面サイズ、解像度、インターフェイス、コネクタのタイプを比較します。

ただし、ディスプレイが実際に既存のシステムで動作できるかどうかは、次の詳細によって判断できます。

LCD FPC のピン配置。

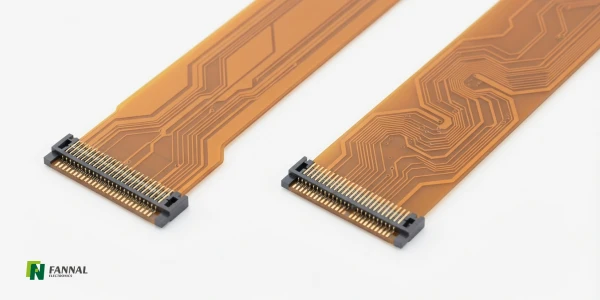

2 台のディスプレイは、異なるピン割り当てを使用しながら、同じ画面サイズ、解像度、インターフェイス、さらには同じ 40 ピン コネクタを持つことができます。

つまり:

同じピン数は同じピン配置を意味するわけではありません。

コネクタが一致しても、自動的に電気的互換性が保証されるわけではありません。

ピン配置はディスプレイの電気アーキテクチャによって決まりますが、物理的な FPC 設計も最終製品の要件に適合する必要があります。

LCD FPC のピン配列とは何ですか?

LCD FPC のピン配列は、 ディスプレイをホスト システムに接続する フレキシブル プリント回路 (FPC) 上の各接点に割り当てられる電気的機能を定義します。

ディスプレイの設計に応じて、FPC には次のものが含まれる場合があります。

• 表示データとクロック信号

• 電源とアース

• 制御信号

• バックライトの電源と制御

• タッチインターフェース信号、 タッチディスプレイモジュール用

単純化した例は次のようになります。

これは単なる例です。ん ユニバーサル LCD FPC ピン配置はありませ.

実際の割り当ては、特定の LCD モデルおよびその電気文書と照合して確認する必要があります。

LCD FPC のピン配置は何によって決まりますか?

LCD FPC のピン配置は通常、1 つの仕様によって決まるわけではありません。これは、ディスプレイ アーキテクチャのいくつかの部分が連携して動作した結果です。

1. ディスプレイインターフェイス

ディスプレイ インターフェイスは主な要素の 1 つです。

一般的な LCD インターフェイスには次のものがあります。

• RGB / TTL

• LVDS

• MIPI DSI

• edp

• SPI

• MCUインターフェース

各インターフェイスは異なる信号方式を使用するため、異なる電気接続が必要になります。

たとえば、LVDS パネルには差動信号ペアが必要ですが、MIPI DSI パネルは MIPI データ レーンとクロック レーン構成を使用します。

したがって、2 つのディスプレイの解像度が同じであっても、次のようになります。

同じ解像度 ≠ 同じインターフェース ≠ 同じピン配置。

個々のピンの割り当てを比較する前に、インターフェイスをチェックする必要があります。

2. ドライバーICとディスプレイのアーキテクチャ

LCD ドライバー IC と関連するディスプレイ アーキテクチャも、パネルに必要な信号と電源接続に影響します。

設計に応じて、FPC は以下を実装する必要がある場合があります。

• 表示データ

• クロックまたは差動信号

• ロジックパワー

• 制御信号

• リセットまたは有効化

• その他のパネル固有の接続

同じインターフェイスを使用する 2 つのディスプレイが 異なるピン配置を持つ可能性があるの はこのためです。

たとえば、2 つの MIPI DSI ディスプレイは どちらも 4 つのデータ レーンを使用しますが、コネクタの割り当て、電源ピン、制御信号、または FPC レイアウトが異なる場合があります。

それで：

同じインターフェイス≠同じピン配置。

3. 電力要件

LCD FPC は画像データを伝送するだけではありません。

パネルには、ロジックおよび表示回路用に異なる電源レールが必要な場合があり、アース接続や、アーキテクチャに応じて追加の制御電圧または動作電圧が必要になる場合があります。

正確な要件は LCD の設計によって異なります。

これが、2 つのコネクタの接点数が同じという理由だけで、2 つのコネクタに互換性があると考えるべきではない理由の 1 つです。

あるパネルの電源に割り当てられたピンが、別のパネルではまったく異なる機能を持つ可能性があります。

4. バックライトの構成

バックライトは FPC 接続にも影響します。

LED バックライトには次の接続が必要な場合があります。

• LED電源

• 地面

• PWM

• 有効化または制御

• 設計に応じて複数の LED チャンネル

一部のディスプレイではこれらの接続がメイン FPC に統合されていますが、他のディスプレイでは別の接続が使用されます。

したがって、同様のディスプレイ インターフェイスを備えた 2 つのパネルでも、バックライト構成が異なるため、異なる FPC 配置が必要になる可能性があります。

5. タッチインターフェース

裸の LCD パネル の場合、FPC はディスプレイとバックライトの接続に対応するだけで済みます。

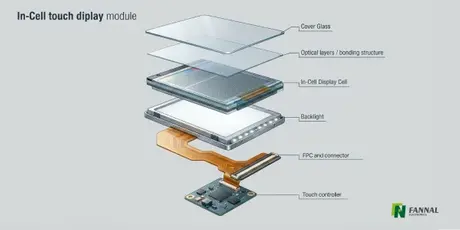

タッチ ディスプレイ モジュールで は、タッチ コントローラー用に次のような追加の接続が必要になる場合があります。

• I⊃2;C

• USB

• 割り込み

• リセット

• タッチパワー

• 地面

これは、一体型タッチ ディスプレイが LCD パネル自体とは実質的に異なる FPC 構成を持つことができることを意味します。

したがって、タッチ ディスプレイを評価する場合は、完全な FPC ピン配置を考慮する前に、ディスプレイ インターフェイスとタッチ インターフェイスを個別にチェックする必要があります。

同じような LCD でもピン配置が異なるのはなぜですか?

ここで、LCD の交換が見た目よりも複雑になることがよくあります。

次のような 2 つのディスプレイを想像してください。

• 10.1インチサイズ

• 解像度1920×1200

• MIPI DSIインターフェース

• 40ピンコネクタ

それらは明らかな代替手段のように見えるかもしれません。

しかし、これらの仕様は依然として完全な電気接続を定義するものではありません。

パネルは次の点で異なる場合があります。

• ピン割り当て

• 電源接続

• 地上分布

• MIPIレーン配置

• 制御信号

• バックライトの接続

• コネクタの向き

• タッチ接続

したがって、実際的なルールは次のとおりです。

同じサイズは同じピン配列を意味するわけではありません。
同じ解像度は同じピン配置を意味するわけではありません。
同じコネクタは同じピン配置を意味するわけではありません。
ピン数が同じだからといって互換性があるわけではありません。

交換用 LCD はと照らし合わせてチェックする必要があります。 、ピンの数やコネクタの外観のみに基づいて選択するのではなく、完全なピン定義

コネクタによってピン配置が決まりますか?

いいえ。

コネクタは物理的な接続の一部を決定しますが、各接点が電気的に何を意味するかは定義しません。

たとえば、2 つの LCD が両方とも 40 ピン コネクタを使用し、1 つは特定のピンを MIPI 信号に割り当て、もう 1 つは電源、グランド、または制御信号に割り当てます。

コネクタの向きも異なる場合があります。

したがって、LCD の交換を確認する場合、役に立つ質問は次のとおりではありません。

「コネクタは合っていますか？」

それは次のとおりです。

「ピンの割り当て、電気的要件、コネクタ、機械的構成はすべて一致していますか?」

この区別により、驚くほどよくある互換性の間違いを防ぐことができます。

FPCの長さや形状はLCDの統合に影響しますか?

FPC の長さと形状は通常、を変更しません ピンの電気的機能が、互換性のある LCD が実際に製品に取り付けられるかどうかを決定します。

この区別は重要です。

ピン配置は電気的な定義です。 FPC の形状は機械的な要件です。

たとえば、LCD は正しいインターフェイスとピン配置を備えている場合がありますが、その標準 FPC は次の理由から依然として不適切である可能性があります。

• ホストコネクタが遠すぎます

• FPC を別の方向に曲げる必要がある

• コネクタの位置が違う

• 設置可能なスペースは限られています

• FPCが他の部品と干渉する

• FPC には別の輪郭または補強材の位置が必要です

このような状況では、LCD 自体が適している可能性があります。 FPC は実際のシステムに合わせて設計するだけで済みます。

ユニバーサル LCD FPC とカスタム LCD FPC

LCD とホスト システムに互換性のある電気的および機械的インターフェイスがすでに備わっている場合、標準の FPC は適切に機能します。

カスタム FPC は、標準構成が製品に適合しない場合に役立ちます。

カスタムだからといって自動的に優れたものになるわけではありません。既存の FPC がすでに電気的および機械的要件を満たしている場合、再設計する理由はほとんどないかもしれません。

カスタム LCD FPC の価値は、 実際の製品の制約 に合わせてディスプレイ接続を設計できることです。.

標準 LCD にカスタム FPC が必要になるのはどのような場合ですか?

標準 LCD では、パネル自体がアプリケーションに適している場合でも、カスタム FPC が必要になる場合があります。

一般的な状況には次のようなものがあります。

コネクタの位置が間違っています

LCD は電気的に動作しますが、標準の FPC はホスト PCB に到達できないか、不適切な領域を経由して配線されます。

FPC には別の曲げ方向が必要です

標準FPCは筐体と衝突する方向に出たり曲がったりする場合があります。

設置スペースが限られている

産業用ハンドヘルド機器、計器、およびコンパクトな制御システムでは、ディスプレイ接続の周りにスペースがほとんどないことがよくあります。

ホストコネクタが異なります

LCD には必要なディスプレイ インターフェイスがある可能性がありますが、システム側のコネクタまたは接続配置が標準 FPC と一致しません。

FPCが機械構造に干渉する

FPC は、バッテリー、PCB コンポーネント、ネジボス、ハウジング機能、またはその他の内部構造を避ける必要がある場合があります。

これらは実際の統合上の問題であり、必ずしも完全に異なる LCD を選択する理由ではありません。

LCD FPC の互換性に関する一般的な問題

同じピン数でも異なるピン配置

2 つの 40 ピン FPC は、完全に異なる電気的割り当てを持つことができます。

ピン数はコンタクト数のみです。それらの機能については説明しません。

同じコネクタ、異なる電気構成

ホストと物理的に接続されるコネクタは、信号が正しく割り当てられることを保証しません。

完全なピン配置はまだ検証する必要があります。

バックライトの不一致

ディスプレイ インターフェイスは一致する場合がありますが、LED バックライトの電力または制御要件は一致しない場合があります。

これは、解像度とインターフェイスだけを比較すると見落とされがちです。

タッチインターフェイスの不一致

タッチ ディスプレイ モジュール の場合、ディスプレイとタッチ接続の両方に互換性がある必要があります。

LCD インターフェイスが一致しても、タッチ システムが互換性があることを自動的に意味するわけではありません。

機械的な不一致

電気接続が正しい場合でも、FPC が長すぎたり、短すぎたり、方向が間違っていたり、利用可能なスペースに収まらない場合があります。

このため、 電気的適合性と機械的適合性を別々に評価する必要があります。.

LCD FPC交換前の確認方法

実際の互換性チェックは、コネクタから始めるのではなく、完全な接続に従う必要があります。

1. 正確な LCD を特定する

正確なパネル モデルとそのデータシートまたは FPC 図面から始めます。

以下のものだけに依存しないでください。

10.1インチ + 1920 × 1200 + MIPI

正確なモデルが重要です。

2. 電気インターフェースを確認してください

確認する：

• ディスプレイインターフェース

• データレーンまたはチャネル

• 電力要件

• 制御信号

• バックライト

• タッチ インターフェイス (該当する場合)

3. 完全なピン配列を比較する

単に接点数を比較するのではなく、各ピンの機能を確認してください。

4. コネクタを確認します

確認する：

• コネクタの種類

• ピッチ

• ピン数

• 向き

• 嵌合方向

• 位置

5. FPC の形状を確認します。

確認する：

• 長さ

• 幅

• 形

• 曲げ方向

• 曲げ領域

• コネクタの位置

• 補強材の要件

6. 最終組み立てを確認する

FPC は以下と連携する必要があります。

LCD → FPC → ホストPCB → ハウジング

ワークベンチ上で機能する設計でも、完全なアセンブリを設置すると失敗する可能性があります。

カスタム LCD FPC にはどのような情報が必要ですか?

標準 FPC がアプリケーションに適合しない場合は、次の情報がカスタム FPC 開発に役立ちます。

液晶情報

• 液晶モデル

• データシート

• 既存FPC図面

• ピン配列

• インターフェース仕様

コネクタ情報

• 液晶側コネクタ

• ホスト側コネクタ

• ピッチ

• コンタクトの向き

• 嵌合方向

電気的要件

• 表示信号

• 力

• バックライト

• タッチ信号 (該当する場合)

機械的要件

• FPC長さ

• 幅と輪郭

• 曲げ方向

• コネクタの位置

• 補強材の位置

• 設置可能スペース

システム情報

• ホスト PCB の位置

• 最終的なディスプレイの向き

• 近くのコンポーネント

• 住宅の制約

これらの詳細がより完全であればあるほど、標準 FPC で十分であるか、それともカスタム設計がより適切であるかを判断するのが容易になります。

カスタム FPC で LCD と互換性を持たせることができますか?

カスタム FPC は、特定の 接続および統合の問題を解決できますが、根本的な電気的非互換性を排除することはできません。

たとえば、カスタム FPC は以下に適応できます。

• FPC長さ

• コネクタの位置

• コネクタの向き

• ルーティング

• 機械的形状

• 特定のホスト側接続要件

ただし、LCD に必要な電気インターフェイス、電力条件、信号特性、および内部アーキテクチャは依然として尊重する必要があります。

したがって、カスタム FPC を 2 つの LCD を交換可能にする方法として見なすべきではありません。

これは方法として理解されるとよいでしょう。 、適切なディスプレイを特定のシステムの機械要件と接続要件に適合させる.

最初に何を確認する必要がありますか?

LCD FPC を評価する場合、単にコネクタを一致させるよりも、次の手順の方が信頼性が高くなります。

LCD モデル
↓
ディスプレイ インターフェイス
↓
完全なピン配列
↓
電源とバックライト
↓
タッチ インターフェイス (該当する場合)
↓
コネクタ
↓
FPC の形状
↓
ホスト PCB と機械的取り付け

これらすべてに互換性がある場合、ディスプレイは統合のためのより強力な基盤を持つことになります。

結論

LCD FPC のピン配置は、主に、インターフェイス、ドライバー構成、電力要件、バックライト、タッチ システムなどのディスプレイの電気アーキテクチャによって決まります。

FPC の物理設計では、その電気アーキテクチャを実際の製品に接続する必要があります。

それが理由です：

40 ピンはユニバーサル 40 ピンを意味するものではありません。

そして：

コネクタが一致しても、LCD に互換性があるとは限りません。

標準の LCD はアプリケーションのディスプレイ要件を満たしているが、その FPC がホスト システムに適合しない場合、接続と機械的レイアウトを適応させることでカスタム FPC が実用的なソリューションを提供できる場合があります。

重要なのは、 ディスプレイとホスト システムの設計が最終決定される前に、電気的なピン配置と機械的な FPC 要件を一緒に評価することです。

よくある質問

2 つの 40 ピン LCD に異なるピン配置を設定できますか?

はい。ピン数は接点の数のみを示します。各接点に割り当てられた電気的機能は、2 つの 40 ピン LCD 間で完全に異なる場合があります。

LCD コネクタによってピン配置が決まりますか?

いいえ。コネクタは物理的な接続を定義しますが、ピン配列はディスプレイの電気アーキテクチャと必要な信号に依存します。

コネクタと解像度が同じであれば、LCD を交換できますか?

必ずしもそうとは限りません。インターフェイス、ピン割り当て、電源、バックライト、タッチ構成、コネクタの方向、FPC の形状もチェックする必要があります。

カスタム LCD FPC が必要になるのはどのような場合ですか?

既存の FPC が必要な長さ、形状、曲げ方向、コネクタの位置、ホスト接続、または設置スペースに適合しない場合は、カスタム FPC が適している場合があります。

カスタム FPC は LCD の電気ピン配置を変更できますか?

カスタム FPC は、LCD とホスト システムの制限内で接続に適応するように設計できますが、LCD の基本的な電気要件を単純に任意に再割り当てすることはできません。

カスタム LCD FPC についてはどのような情報を提供する必要がありますか?

最も役立つ開始情報には、LCD モデルとデータシート、既存のピン配置と FPC 図面、コネクタ仕様、ホスト側接続、必要な FPC 寸法、曲げ方向、利用可能な設置スペースが含まれます。
