FFC と FPC: ディスプレイおよびタッチ アプリケーションにはどちらを使用する必要がありますか?

FFC (フラット フレキシブル ケーブル) は基本的な信号伝送に使用される単純な積層ケーブルですが、FPC (フレキシブル プリント回路) は複雑な配線、高速信号、コンポーネントの統合をサポートするフレキシブル回路です。

要するに：

• FFC = 接続

• FPC = 回路 + 設計能力

この区別は、信号の完全性、信頼性、スペースの制約がパフォーマンスに直接影響する最新のディスプレイおよびタッチ システムでは重要になります。

クイック意思決定ガイド (エンジニア向け)

• FFC を使用 → シンプルで低コストの静的接続

• FPC 使用 → 高速信号、コンパクト設計、高信頼性

• FPC を使用 → 産業用、医療用、または 屋外用ディスプレイ システム

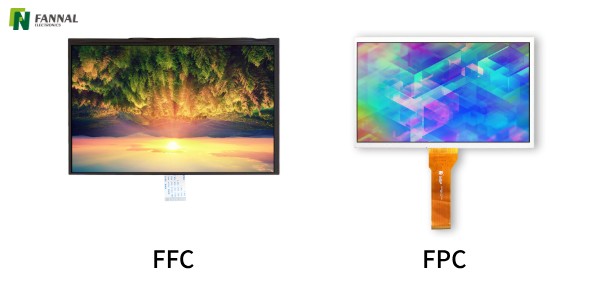

FFC と FPC: 構造と材料の違い

FPC は本質的には単なるケーブルではなく、 フレキシブル PCBです。 FFC は標準化された相互接続ソリューションのままでありながら、特定の電気的および機械的要件に適合するように設計できます。

パフォーマンスの比較: シグナルインテグリティ、温度、信頼性

シグナルインテグリティ

FFC は低周波信号やシンプルな接続に適しています。インピーダンス制御とシールド機能がありません。

一方、FPC は以下をサポートします。

• 制御されたインピーダンス設計

• 高速インターフェース（RGB、LVDS、MIPI）

• EMIシールドと接地戦略

このため、信号の安定性が重要な最新のディスプレイ モジュールでは FPC が好ましい選択肢となります。

温度耐性

• FFC (PET) : 通常は中程度の環境に限定されます

• FPC (PI) : 高温および熱サイクルに耐えます。

産業用アプリケーション (例: -20 °C ～ 70 °C 以上) では、FPC は大幅に優れた安定性を提供します。

機械的信頼性

FPC は以下の条件でより優れたパフォーマンスを発揮します。

• 繰り返しの曲げ

• 振動

• 長期にわたる機械的ストレス

FFC は、動きを最小限に抑えた静的な設置に適しています。

産業用および屋外用ディスプレイ システムで FPC が好まれる理由

実際のアプリケーション、特に産業環境では、相互接続は単なる電気要件をはるかに超えたものにさらされます。

FPC は以下をサポートするため、産業用ディスプレイ システムで広く使用されています。

1. コンパクトな統合

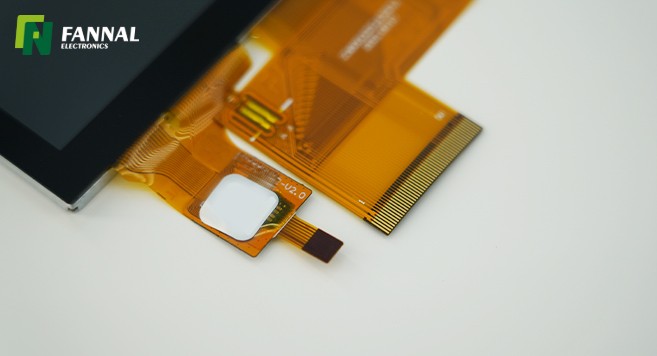

FPC により、特に以下を統合する場合に、ディスプレイ モジュール内の緻密なレイアウトが可能になります。

• TFTディスプレイパネル

• タッチセンサー

• ドライバーIC

2. 過酷な条件下でも高い信頼性を実現

産業環境では、次のようなことがよくあります。

• 温度変動

• 機械的振動

• 塵埃と電磁干渉

FPC は、長期耐久性を確保するために、強化層、シールド、張力緩和を備えた設計が可能です。

3. システムレベルの最適化

FFC とは異なり、FPC は次のようにカスタマイズできます。

• 信号ルーティングの最適化

• コネクタの位置決め

• オプティカルボンディング 構造 との統合

これは、高輝度屋外ディスプレイや完全に統合されたタッチ ディスプレイ モジュールでは重要です。

FPC ではなく FFC を選択する必要があるのはどのような場合ですか?

FFC は、多くのシナリオ、特に次の場合に引き続き有効な選択肢です。

• デザインはシンプルで統一されている

• 信号速度要件が低い

• コスト感度が高い

• 動的曲げや過酷な環境は関係ありません

典型的な使用例は次のとおりです。

• プリンター

• 家電製品の内部接続

• 基本的なディスプレイとボードの接続

間違ったものを選択するとどうなりますか?

間違った相互接続ソリューションを選択すると、重大なシステム問題が発生する可能性があります。

• 信号劣化 → 表示出力が不安定またはちらつき

• EMI 問題 → システムパフォーマンスに影響を与える干渉

• 機械的故障 → 振動による亀裂またはコネクタの損傷

• 熱的不安定 → 極端な環境での故障

ディスプレイおよびタッチ システムでは、これらの問題は展開後に発生することが多く、修正にコストがかかります。

実際のアプリケーションにおける FFC と FPC

ディスプレイに FFC と FPC のどちらを選択するかについてサポートが必要ですか?

FFC と FPC のどちらを選択するかは、単なるコンポーネントの決定ではなく、システム全体のパフォーマンスと信頼性に直接影響します。

多くの産業用途や組み込み用途では、FPC が好まれるだけでなく、必須となります。

プロジェクトに以下が含まれる場合:

• タッチディスプレイの統合

• 高輝度TFTモジュール

• 過酷な環境での運用

• カスタムの機械的制約

多くの場合、カスタマイズされた FPC 設計が最も信頼性の高いソリューションとなります。

FANNAL では、以下を提供します。

• カスタム FPC 設計と最適化

• 統合された タッチディスプレイソリューション

• オプティカルボンディングとシステムレベルの統合

どのソリューションがプロジェクトに適しているかわからない場合は、当社のエンジニアリング チームが要件の評価を支援し、最適なアプローチを推奨します。

よくある質問

FFC はディスプレイモジュールの FPC を置き換えることができますか?

いいえ、FFC は、最新のディスプレイやタッチ システムに必要な高速信号や複雑なルーティングをサポートできません。

FPC は過酷な環境において FFC よりも信頼性が高くなりますか?

はい。 FPC は、温度、振動、長期の機械的ストレスに対する優れた耐性を備えています。

タッチ ディスプレイ モジュールに FPC が使用されるのはなぜですか?

FPC はファインピッチ配線、IC 統合、高速信号伝送をサポートしており、タッチ ディスプレイに最適です。

FFC コネクタと FPC コネクタは互換性がありますか?

機械的には互換性があるかもしれませんが、性能の違いが信号の完全性と信頼性に影響を与える可能性があります。

FFC と FPC ではどちらが費用対効果が高くなりますか?

FFC は単純な接続ではコスト効率が高く、FPC は複雑で信頼性の高いシステムではより優れた価値を提供します。
