LCD モードの意味: 反射型、透過型、半透過型

反射型、透過型、および半透過型は、 LCD が光を使用して可視画像を生成する方法を表します。透過型 LCD はバックライトを使用し、反射型 LCD は主に周囲光を使用し、半透過型 LCD は両方のアプローチを組み合わせたものです。

この分類はなどの LCD の液晶モードとは異なります 、TN、IPS、VA、FFS。ディスプレイには、たとえば、透過型 IPS LCD または半透過型 TFT LCD を使用できます。

反射、透過、半透過とは何を意味しますか?

LCD ピクセルは自ら光を生成しません。代わりに、液晶層が光がディスプレイをどのように通過するかを制御します。

ディスプレイのアーキテクチャに応じて、その光は主にバックライト、周囲の環境、またはその両方から来る可能性があります。

したがって、3 つのアーキテクチャは、異なる液晶モードを表すのではなく、異なる照明要件を解決します。

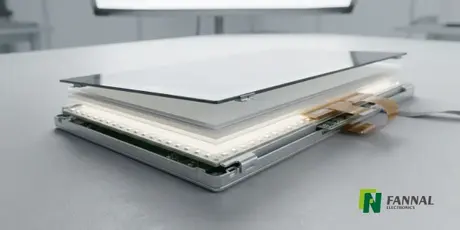

透過型液晶ディスプレイ

透過型 LCD では、統合されたバックライトからの光が LCD セルを通過して観察者に向かいます。

液晶層は光スイッチとして機能します。電気信号は液晶分子の向きを変化させ、各ピクセルを通過するバックライトの量を制御します。

単純化された光路は次のとおりです。

バックライト→LCDセル→ビューア

透過型液晶ディスプレイのメリット

ディスプレイには独自に制御された光源があるため、透過型 LCD は周囲の照明の適度な変化に関係なく、比較的一貫した画像の明るさを提供できます。

これらは、ディスプレイがグラフィカル インターフェイス、高解像度、制御された輝度、および周囲光が制限されている環境での操作をサポートする必要がある場合に広く使用されています。

バックライトもアプリケーションに合わせて設計できます。モジュールに応じて、設計者は LED の配置、明るさ、均一性、消費電力、熱挙動を最適化できます。

制限事項

主な制限は、バックライトが動作するたびに電力を消費することです。一般に、輝度が高くなるとより多くの光出力が必要になり、電力と発熱が増加する可能性があります。

屋外での視認性には、単にバックライトの輝度を高めるだけでは不十分です。

強い日光の下では、ディスプレイ表面から反射される周囲光により、知覚されるコントラストが低下する可能性があります。反射光が強いと、バックライト自体が明るくても画像が白っぽく見える場合があります。

このため、屋外の透過型 LCD では、多くの場合、次の組み合わせが必要になります。

• 高輝度バックライト

• アンチグレアまたは反射防止光学処理

• 適切なカバーガラス

• オプティカルボンディング

• 熱管理

したがって、高輝度バックライトは、屋外で読み取り可能なディスプレイ設計の一部にすぎません。

反射型液晶ディスプレイ

反射型 LCD は 、 内蔵バックライトではなく主に周囲光を使用します。

環境からの光は観察側からディスプレイに入り、LCD セルの後ろの反射層によって観察者に向かって反射されます。

単純化された光路は次のとおりです。

周囲光 → LCD セル → リフレクタ → LCD セル → ビューア

ディスプレイは利用可能な環境光を使用するため、特にアクティブなバックライトが必要ない場合、反射型 LCD は非常に低いディスプレイ電力消費で動作できます。

反射型液晶ディスプレイのメリット

主な利点は、明るい環境での効率です。

周囲の光が増えると、ディスプレイに利用できる照明が増えます。このため、反射型 LCD は、低消費電力と日光下での可読性が重要なアプリケーションに適しています。

これらは、日中のかなりの時間を屋外で過ごすバッテリー駆動の機器に特に役立ちます。

制限事項

反射型 LCD を屋外で効率的にするのと同じ特性が、暗い環境では制限になる可能性があります。

周囲光が不十分な場合、観察者に反射して戻る光はほとんどありません。したがって、夜間または低照度での操作には、追加のフロント照明または別の照明方法が必要になる場合があります。

反射型 LCD には、反射率、コントラスト、色の性能、その他のディスプレイ要件の間の光学的なトレードオフが関係する場合もあります。正確な結果は、光学構造とパネルの設計によって異なります。

したがって、反射型 LCD を単にバックライトを除いた透過型 LCD として理解すべきではありません。その光学構造は、周囲光を利用するように特別に設計されています。

半透過型液晶ディスプレイ

半 透過型 LCD は、 同じディスプレイ内に透過特性と反射特性を組み合わせています。

バックライトと反射光学構造の両方が組み込まれているため、ディスプレイは条件が良好な場合は周囲光を使用し、追加の照明が必要な場合はバックライトを使用できます。

簡略化した概念は次のとおりです。

明るい環境 → 周囲光の寄与が大きい

暗い環境 → バックライトが照明を提供します

このため、半透過型 LCD は、変化する照明条件で動作する機器にとって特に興味深いものになります。

半透過型 LCD はどのように機能するのでしょうか?

半透過構造は通常、周囲光の一部を観察者に向かって反射しながら、バックライトの一部を通過させる部分反射光学層を使用します。

正確な構造はパネルの設計によって異なります。反射領域と透過領域はピクセル構造内に作成でき、反射体は光学スタック内の異なる位置に実装できます。

基本的な目的は同じで、 ディスプレイで外部光源と内部光源の両方を使用できるようにします。

利点

半透過型 LCD は、周囲光が不十分な場合でも照明を提供しながら、明るい環境でのバックライトへの依存を軽減できます。

これは、デバイスが次の間を移動する可能性がある場合に役立ちます。

• 屋内および屋外環境

• 昼も夜も稼働

• 明るい環境と暗い環境

また、一部のアプリケーションではバックライトの動作時間を短縮できるため、バッテリー駆動の機器に役立つ場合があります。

制限事項

反射光路と透過光路を組み合わせると、トレードオフが生じます。

たとえば、反射経路と透過経路の光学効率は同一ではない可能性があります。構造に応じて、光路は 2 つの動作条件で異なる方法で液晶セルと相互作用することもあります。

その結果、半透過型 LCD は、専用の反射型ディスプレイと専用の透過型ディスプレイの両方の最大パフォーマンスを自動的には提供しません。

考えられるトレードオフは次のとおりです。

• 輝度

• 対比

• 色のパフォーマンス

• 光効率

• バックライト効率

• モジュールの厚さ

• 製造の複雑さ

• 料金

実際のバランスは、特定のパネルと光学設計に大きく依存します。

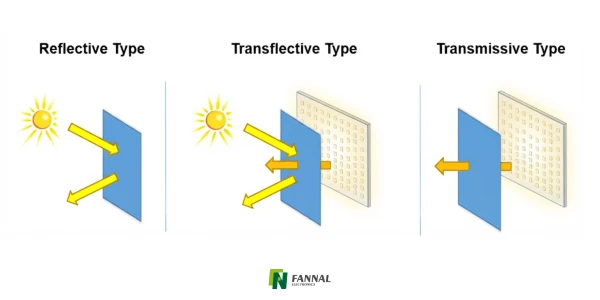

反射型 vs 透過型 vs 半透過型 LCD

主な違いは次のように要約できます。

すべてのアプリケーションに適した単一のアーキテクチャはありません。

透過型 LCD は、バックライトの電力を最小限に抑えることよりも、安定した画像の明るさと制御された照明の方が重要な場合に適しています。反射型 LCD は、日光下での動作と低電力が主な要件である場合に検討できます。半透過型 LCD は、同じ機器が実質的に異なる照明条件で動作する必要がある場合に役立ちます。

これらは TN、IPS、VA、FFS とどう違うのですか?

反射、透過、半透過は、 LCD に光がどのように供給されるかを表します。.

TN、IPS、VA、FFS は、 液晶層が光を制御する方法を説明します。.

したがって、これらは異なる分類次元になります。

たとえば、表示仕様には次のものが含まれます。

透過型IPS TFT液晶

または：

PCAP タッチを備えた半透過型 TFT LCD

IPS パネルの選択だけではディスプレイが透過型、反射型、または半透過型であるかが決まるわけではないため、この区別は LCD を選択する際に重要です。

適切な LCD アーキテクチャを選択する方法

適切なアーキテクチャは主に、照明環境、電力バジェット、および必要な画像パフォーマンスによって決まります。

ただし、アプリケーション名だけで照明アーキテクチャを選択しないでください。

産業用ディスプレイの場合、完全な仕様では次のことも考慮する必要がある場合があります。

• 必要な輝度

• 周囲の照明

• 表面反射

• 対比

• 視野角

• 電力バジェット

• 動作温度

• タッチ性能

• カバーガラス

• アンチグレアまたは反射防止処理

• オプティカルボンディング

• 機械的統合

たとえば、単に「高輝度 LCD 」を指定しただけでは、屋外での視認性が保証されるわけではありません。直射日光の下で動作する透過型ディスプレイでも周囲の反射光の影響を受ける可能性がありますが、半透過型または反射型のアーキテクチャでは、色、コントラスト、または光学効率においてさまざまな妥協が必要になる場合があります。

したがって、ディスプレイのアーキテクチャは、完全な光学設計および機械設計とともに評価する必要があります。

現実世界の LCD の可読性に影響するものは何ですか?

反射型、透過型、半透過型のアーキテクチャは、屋外または可変光ディスプレイのパフォーマンスの一部にすぎません。

実際の可読性は以下にも依存します。

ディスプレイの輝度: 輝度が高いと、透過型ディスプレイが強い周囲光に対抗するのに役立ちますが、電力と発熱が増加します。

表面反射: カバー ガラスやその他の外部表面は、見る人に向かって太陽光を反射し、知覚されるコントラストを低下させる可能性があります。

光学処理: アンチグレア処理と反射防止処理により、さまざまな種類の不要な反射を軽減できますが、曇り、コントラスト、画像の外観への影響を考慮する必要があります。

光学的結合: ディスプレイ層間のエアギャップを減らすと、内部反射が減少し、光学的結合が改善されます。

コントラスト: 反射光によって画像内容と背景の差が減少する場合、明るい画像でも必ずしも読みやすい画像であるとは限りません。

このため、屋外での可読性は、 明るさの仕様だけではなく、システムレベルの光学要件として扱う必要があります。

よくある質問

反射型LCDと透過型LCDの違いは何ですか?

透過型 LCD は主光源として内蔵バックライトを使用しますが、反射型 LCD は主にディスプレイを通って反射された周囲光を使用します。透過型 LCD はより制御された照明を提供しますが、反射型 LCD は適切な照明条件下で非常に低い消費電力を実現できます。

半透過型 LCD は屋外での使用に適していますか?

半透過型 LCD は周囲光とバックライトを使用できるため、変化する照明条件で動作する機器に適しています。ただし、適合性は、必要な明るさ、消費電力、光学性能、および完全なシステム設計によって異なります。

反射型 LCD にはバックライトが必要ですか?

従来の反射型 LCD は主に周囲光を使用するため、通常の動作にはバックライトを必要としません。周囲の光が不十分な場合は、追加の照明が必要になる場合があります。

IPS LCD は半透過型にできますか?

はい。 IPS は液晶モードを表し、半透過型はディスプレイが照明を使用する方法を表します。したがって、パネルが適切に設計されていれば、半透過型 LCD は IPS 液晶構造を使用できます。

半透過型LCDと高輝度LCDの違いは何ですか?

高輝度の透過型 LCD はバックライトの出力を増やして視認性を向上させますが、半透過型 LCD は環境光とバックライトの両方を使用します。これらは、さまざまな光学的アプローチを通じて、困難な照明条件に対処します。

結論

反射型、透過型、半透過型 LCD では、LCD を照明するための 3 つの異なるアプローチについて説明します。透過型ディスプレイはバックライトに依存し、反射型ディスプレイは主に周囲光を使用し、半透過型ディスプレイは両方を組み合わせたものです。

適切なアーキテクチャは、照明条件、消費電力、明るさ、コントラスト、タッチ、カバー ガラス、光学処理、接合、動作温度などの完全なシステム要件によって決まります。

FANNAL はカスタマイズされた TFT LCD および 、タッチ統合、カバー ガラス、オプティカル ボンディング、FPC、インターフェイス構成、ディスプレイ モジュール統合をサポートする、照明条件が厳しいアプリケーションの場合、ディスプレイのアーキテクチャは、明るさだけに基づいて選択するのではなく、光学的および機械的要件とともに評価できます。 AMOLED ディスプレイソリューションを提供します。

カスタマイズされたディスプレイ構成が 必要です? 。エンジニアリング レビューのために、ターゲット サイズ、解像度、明るさ、インターフェイス、タッチ要件、動作温度、アプリケーションを FANNAL と共有します。
