LCD ディスプレイ デバイス: 種類、技術、および選択ガイド

LCD ディスプレイ デバイスは、産業機器、医療システム、自動車インターフェース、屋外機器、組み込み製品などに広く使用されています。ただし、TFT、IPS、VA、ミニ LED、LTPS などの用語は、同じレベルで競合するテクノロジーではなく、ディスプレイの異なる部分を指します。

これらのテクノロジがどのように組み合わされるかを理解すると、解像度や輝度などの単一パラメータではなく、実際のシステム要件に基づいて LCD ディスプレイ デバイスを指定することが容易になります。

ディスプレイ技術はどのように分類されますか?

最も高いレベルでは、ディスプレイ デバイスはいくつかの主要なディスプレイ テクノロジに分類できます。

この記事では主に LCD ディスプレイ デバイスに焦点を当てます。 LCD 内では、いくつかの追加テクノロジー層によって、ディスプレイがどのように動作するか、また完成したモジュールにどのように統合されるかが決まります。

これらのテクノロジーは、 ディスプレイ システムのさまざまなレイヤーを説明するものであり、相互に直接代替するものではありません。.

たとえば、ディスプレイは、 IPS モード、a-Si TFT バックプレーン、Mini-LED バックライト、MIPI DSI インターフェイス、および PCAP タッチを備えたアクティブ マトリックス TFT LCDにすることができます。.

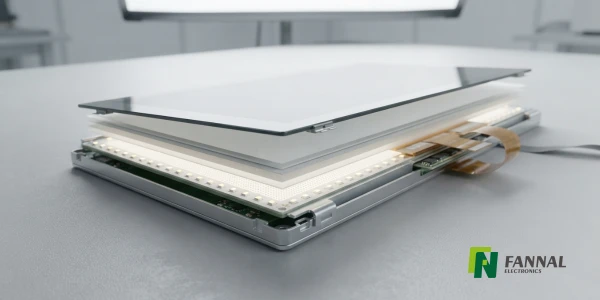

LCD ディスプレイデバイスのアーキテクチャ

LCD はどのように画像を作成するのでしょうか?

LCD はそれ自体で光を生成しません。代わりに、液晶層は、バックライトからの光が各ピクセルを通過する量を制御します。

簡略化された LCD 画像形成プロセスは次のとおりです。

バックライト → 液晶層 → カラーフィルター → 可視画像

液晶層は、各画素に印加される電気信号に応じて光の透過率を変化させる。次に、RGB サブピクセルが画像の形成に必要な色を生成します。

これが、LCD の性能が液晶材料そのもの以上のものに依存する理由です。バックライト、光学スタック、TFT バックプレーン、駆動電子機器、および機械的統合はすべて、最終的なディスプレイのパフォーマンスに貢献します。

LCD パネルと完全なディスプレイ モジュールの比較

LCD パネルは、完成したディスプレイ アセンブリの一部にすぎません。

完全な表示モジュールには以下が含まれます。

• 液晶パネルとバックライト

• ドライバーICとタイミングエレクトロニクス

• FPCとコネクタ

• タッチセンサーとコントローラー

• カバーガラス

• オプティカルボンディング

• 機械フレームまたは取り付け構造

産業用アプリケーションの場合、これらの統合層はタッチ応答、光学性能、熱的挙動、機械的互換性、システム統合に影響を与えるため、LCD パネルの仕様と同じくらい重要になる可能性があります。

パッシブ マトリクスおよびアクティブ マトリクス LCD

パッシブマトリクスLCD

パッシブ マトリックス LCD では、ピクセルごとに個別のスイッチング素子を使用せずに、行と列を使用してピクセルをアドレス指定します。

このアーキテクチャは比較的単純で、一部の文字、セグメント、モノクロ、単純なグラフィック表示など、グラフィック要件がそれほど厳しくないアプリケーションに引き続き役立ちます。

一般的なパッシブ マトリクス LCD テクノロジには、 TN、STN、FSTN、およびパッシブ VA バリアントが含まれます。

パッシブ マトリックス ディスプレイは、単純でコスト効率の高いアーキテクチャを提供できますが、一般に、独立して制御される多数のピクセルを備えた高解像度のグラフィカル インターフェイスにはあまり適していません。

アクティブマトリックスTFT LCD

アクティブ マトリックス LCD は各ピクセルにスイッチング素子を使用するため、ピクセルをより独立して制御できます。

TFT (薄膜トランジスタ) は、ほとんどのアクティブ マトリクス LCD で使用されるスイッチング構造です。高解像度のグラフィック表示、高速なピクセル制御、より複雑な画像コンテンツをサポートします。

この区別は重要です。

TFT はピクセル スイッチング アーキテクチャを表します。 IPS、TN、VA、FFS は液晶モードを表します。

したがって、ディスプレイが「TFT ディスプレイ」であるということは、IPS、VA、またはその他の液晶モードを使用するかどうかを特定するものではありません。

LCD 液晶モード

液晶モードが異なると、液晶分子と電極が光を制御する方法が変わります。これは、視野角、コントラスト、応答特性、光学性能、その他の表示特性に影響を与えます。

テネシー州

Twisted Nematic (TN) は、比較的単純な構造を備えた成熟した LCD モードです。高速応答特性を提供できるため、視野角やハイエンドの画像性能が主な要件ではないアプリケーションに適しています。

IPS

In-Plane Switching (IPS) は 、主にパネルの面内で液晶を制御します。広い視野角と、さまざまな視野方向にわたって一貫した画像の外観が重要な場合に、一般的に選択されます。

FFS

フリンジ フィールド スイッチング (FFS) は、パネル平面近くに電界を生成する電極構造を使用します。広い視野角を提供でき、光学性能とタッチ統合を同時に考慮する必要があるアプリケーションで使用されます。

バージニア州

垂直配向 (VA) は、IPS タイプの構造とは異なる方法で液晶分子を配向させ、高いネイティブ コントラストを提供します。実際の視野角性能、応答動作、および光学特性は、特定の実装によって異なります。

MVA、PVA、ADS、HVA、PSVA についてはどうですか?

MVA、PVA、ADS、HVA、PSVA などの名前は 、通常、より広範な液晶構造を中心に開発された特定の実装またはバリアントを指します。

エンジニアリング プロジェクトの場合、テクノロジ名のみに基づいてディスプレイを選択するよりも、実際のパネル仕様とテスト条件の方が役立ちます。

TFTバックプレーン技術

TFT バックプレーンは、アクティブ ピクセルがどのように電気的に制御されるかを決定します。さまざまな半導体材料と構造は、移動度、リーク、解像度、消費電力、製造特性に影響を与えます。

a-Si TFT

アモルファス シリコン (a-Si) は、LCD 製造で広く使用されている成熟した TFT 技術です。確立された製造プロセスにより、幅広い産業用および商業用ディスプレイに適しています。

LTPS TFT

低温多結晶シリコン (LTPS) は、従来の a-Si よりも高いキャリア移動度を提供します。これは、高解像度および高ピクセル密度のディスプレイに役立ちます。

酸化物TFTとIGZO

酸化物 TFT 技術は、従来の a-Si よりも高い移動度および低いリーク特性を実現できます。 IGZO (酸化インジウム ガリウム 亜鉛) は、酸化物半導体技術の一種です。

LTPO

低温多結晶酸化物 (LTPO) は、LTPS と酸化物 TFT 構造の特性を組み合わせたものです。これは、低電力動作と可変リフレッシュ動作を必要とするディスプレイに特に関係します。

これらは TFTバックプレーン技術であり、LCD液晶モードではありません。.

LCDバックライト: LEDおよびミニLED

LCD ピクセルは自ら光を発しないため、バックライトは表示システムの基本部分です。

LEDバックライト

LED は、最新の LCD バックライトの主要な光源です。モジュールの設計に応じて、LED をエッジライト構成または直接ライト構成で配置できます。

バックライトの設計は以下に影響します。

• 輝度

• 均一

• 消費電力

• 発熱

• モジュールの厚さ

したがって、 高輝度LCDの仕様には 、バックライトの構造や熱設計も考慮する必要があります。

ミニLEDバックライト

Mini-LED は、従来の LCD バックライトよりもはるかに多数の小型 LED を使用します。ローカルディミングと組み合わせると、より高い輝度と改善されたコントラスト制御を提供できます。

ただし、ミニ LED はバックライト システムを複雑にします。消費電力、熱管理、光学均一性、コスト、 ハローまたはブルーミング効果を 考慮する必要があります。

重要:

MiniLED は LCD を別のディスプレイ技術に変えるものではありません。 LCD で使用されるバックライト アーキテクチャです。

LCD ディスプレイのエレクトロニクスとインターフェース

LCD パネルは、受信した画像データをピクセルを制御する信号に変換する電子コンポーネントにも依存しています。

ドライバーICとTCON

ドライバー IC は、 ディスプレイの制御に必要な電気信号を生成します。タイミングコントローラー (TCON) は、 ディスプレイ システム内のタイミングと画像データの分配を管理します。

COG、FPC、PCBA

COG（Chip-on-Glass）と は、ガラス基板上にドライバーICを直接集積したものです。

FPC (フレキシブル プリント回路) は、ディスプレイとホスト システムまたはその他の電子機器間の電気接続を提供します。

PCBA は 、モジュール アーキテクチャに応じて、ディスプレイ関連の駆動またはインターフェイス変換に使用される場合があります。お客様のメイン システム ボードと混同しないでください。

ディスプレイインターフェース

一般的な表示インターフェイスには次のものがあります。

• LVDS — 産業用および組み込み TFT ディスプレイに広く使用されています

• MIPI DSI — コンパクトな組み込みディスプレイ システムで一般的

• eDP — 高解像度のデジタル ディスプレイ接続に広く使用されています

これらのインターフェイスは、 画像データの転送方法を定義します。ディスプレイが IPS、VA、a-Si、LTPS、または Mini-LED であるかどうかは定義されません。

タッチと光学の統合

完全なタッチ ディスプレイ デバイスの場合、LCD パネルはシステムの一部にすぎません。

タッチ統合

一般的なタッチ構成には次のものがあります。

• PCAP (投影型静電容量式タッチ)

• オンセル

• インセル

適切な構造は、ディスプレイのアーキテクチャ、カバー ガラス、タッチ コントローラー、機械設計、およびアプリケーション環境によって異なります。

工業用タッチのパフォーマンスはによっても影響を受ける可能性があります。 、手袋の操作、水や結露、EMI、カバーガラスの厚さ、機械的統合.

したがって、タッチ パフォーマンスは、LCD パネルの仕様だけからではなく、完全なタッチ スタックとして評価する必要があります。

オプティカルボンディング

光学接着では、光学接着剤を使用してディスプレイ層間のエアギャップを除去または減少させます。

内部反射を低減することで光学的可読性を向上させることができ、また機械的統合も向上させることができます。接着材料、プロセス、ディスプレイ構造、および環境要件はすべて、最終結果に影響します。

産業用ディスプレイの場合、光学接着は、カバー ガラス、輝度、タッチ パフォーマンス、屋外での可読性と併せて考慮されることがよくあります。

LCD と OLED、AMOLED、MiniLED、MicroLED の比較

これらのテクノロジーは、正しい技術レベルで比較する必要があります。

AMOLEDはOLEDの一種であり、 Mini-LEDはLCDで使用されるバックライト技術です。.

エンジニアリング プロジェクトの場合、選択はシステム要件によって異なります。従来の TFT LCD は、明るさ、温度範囲、カスタマイズ、長期の可用性が重要な場合に適しています。高輝度とローカル調光により追加の電力、熱、光学、およびコストの要件が正当化される場合、ミニ LED を検討できます。

OLED および AMOLED は、自己発光動作、高コントラスト、または薄い構造が重要な場合に適していますが、静的内容、動作条件、寿命、および熱挙動を評価する必要があります。

MicroLED も自己発光型のアプローチですが、その製造の複雑さは依然として多くのアプリケーションにとって重要な考慮事項です。

LCDディスプレイデバイスの選択方法

ディスプレイは、1 つの仕様ではなく、システム全体の要件から選択する必要があります。

たとえば、屋外の産業用 HMI は、「1000 nit LCD」だけを選択しただけでは正しく指定できません。このシステムには、光学接着、反射制御、適切なタッチ性能、熱管理、および適切な動作温度範囲も必要な場合があります。

重要な原則は次のとおりです。

ディスプレイの仕様は、解像度や明るさなどの単一パラメータから選択するのではなく、システム要件から導き出す必要があります。

LCD技術の発展

LCD テクノロジーは発展し続けていますが、ほとんどの変更は LCD アーキテクチャ全体の置き換えではなく、進化的なものです。

最近の開発分野には次のようなものがあります。

• 酸化物TFT技術 による移動度の向上とリーク特性の低減

• Mini-LED バックライトとローカルディミング による高輝度化とコントラスト制御の向上

• 駆動技術とバックプレーン技術の改善により、 より高速かつ可変のリフレッシュ レートが実現

• 高度なオンセルおよびインセルの実装など、 より統合されたタッチ構造

• フィールドシーケンシャルカラー LCD は、特定の設計において従来の RGB カラーフィルターへの依存を軽減できます。

これらの開発は、LCD の性能がの組み合わせによってますます決定されることを示しています。 LCD パネル単独ではなく、バックプレーン、液晶モード、バックライト、駆動電子機器、タッチ システム、および光学構造

よくある質問

LCDとTFTの違いは何ですか?

LCD はディスプレイ技術ですが、TFT はほとんどのアクティブ マトリクス LCD で使用されるアクティブ スイッチング構造を表します。 TFT LCD は、IPS、VA、TN などのさまざまな液晶モードを使用できます。

IPSってTFT液晶の一種ですか？

はい。 IPS は液晶モードを表し、TFT はピクセル スイッチング アーキテクチャを表します。したがって、IPS ディスプレイはアクティブ マトリックス TFT LCD になる可能性があります。

Mini-LED は LCD テクノロジーですか?

Mini-LED は、LCD で使用されるバックライト技術です。 LCD パネルを置き換えたり、ディスプレイを自己発光技術にしたりするものではありません。

AMOLEDはOLEDと同じですか?

AMOLEDとは、アクティブマトリックス有機発光ダイオードを意味します。これは、アクティブ マトリックス バックプレーンを使用して個々のピクセルを制御する OLED の一種です。

a-Si、LTPS、IGZOの違いは何ですか?

これらは異なる TFT バックプレーン テクノロジーです。 a-Si は成熟し広く使用されており、LTPS はより高いキャリア移動度を提供し、IGZO は高解像度で電力を重視した設計に役立つ低リークなどの特性を備えた酸化物半導体技術です。

LCD ディスプレイ デバイスを産業用途向けにカスタマイズできますか?

はい。 産業用 LCD ディスプレイ デバイスは、サイズ、解像度、輝度、インターフェイス、温度範囲、タッチ パフォーマンス、カバー ガラス、オプティカル ボンディング、FPC 構成、機械的統合などの要件に合わせてカスタマイズできます。

結論

LCD ディスプレイ デバイスは、単一の仕様ではなく、いくつかのテクノロジーの組み合わせです。そのパフォーマンスはの間の相互作用に依存します。 、LCD アーキテクチャ、液晶モード、TFT バックプレーン、バックライト、駆動電子機器、インターフェース、タッチ システム、光学的接合、および機械設計.

産業、医療、自動車、屋外、組み込み機器の場合、適切な構成を選択するには、ディスプレイとシステム全体の両方のカスタマイズが必要になることがよくあります。

FANNAL は 、タッチ統合、カバー ガラス、オプティカル ボンディング、FPC、アプリケーション固有の要件に合わせたディスプレイ モジュール統合など、カスタマイズされた TFT LCD および AMOLED ディスプレイ ソリューションを提供します。
