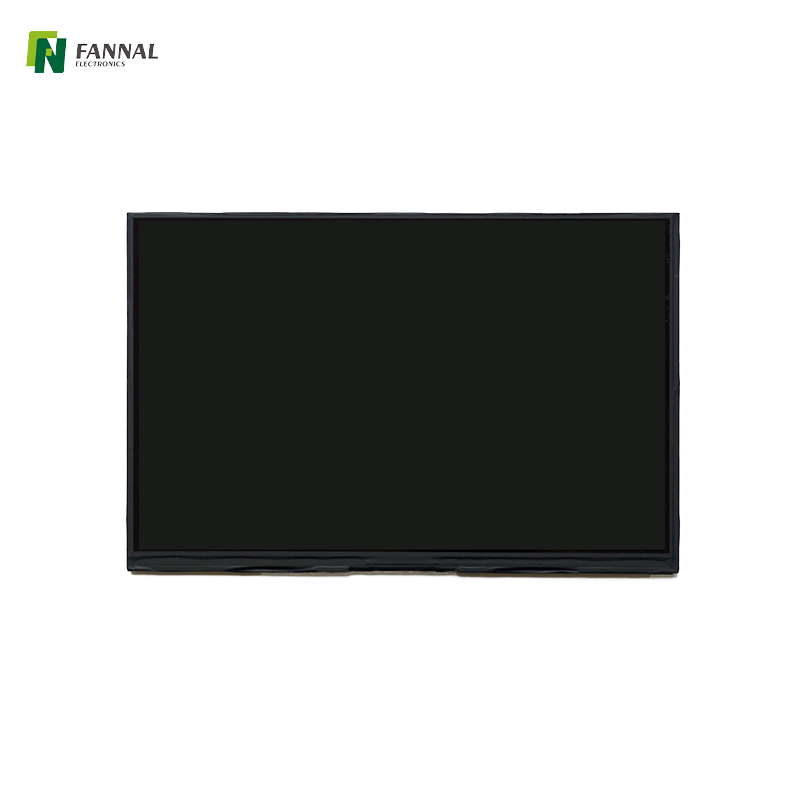

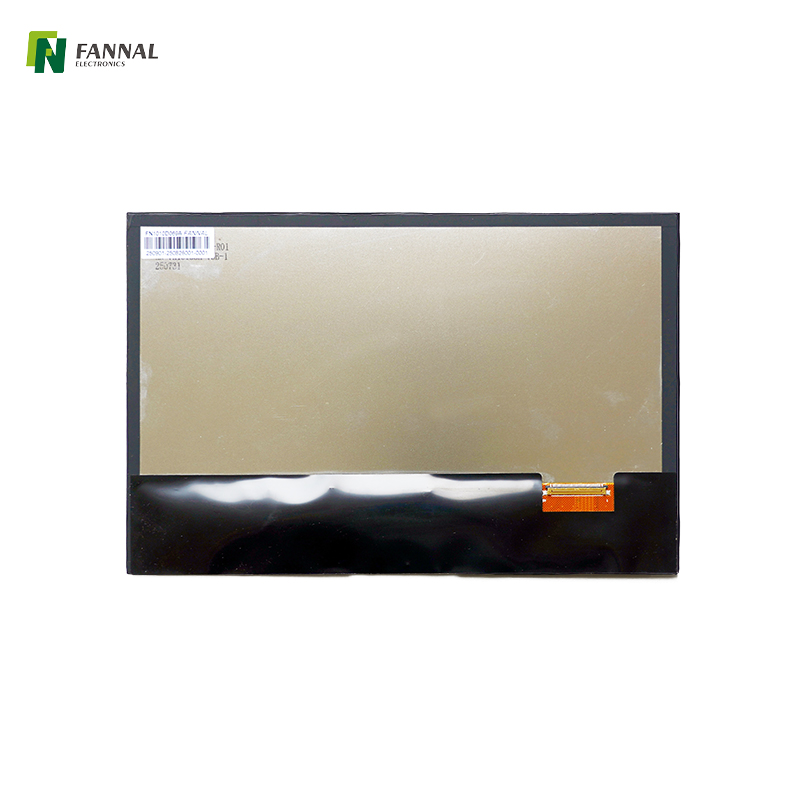

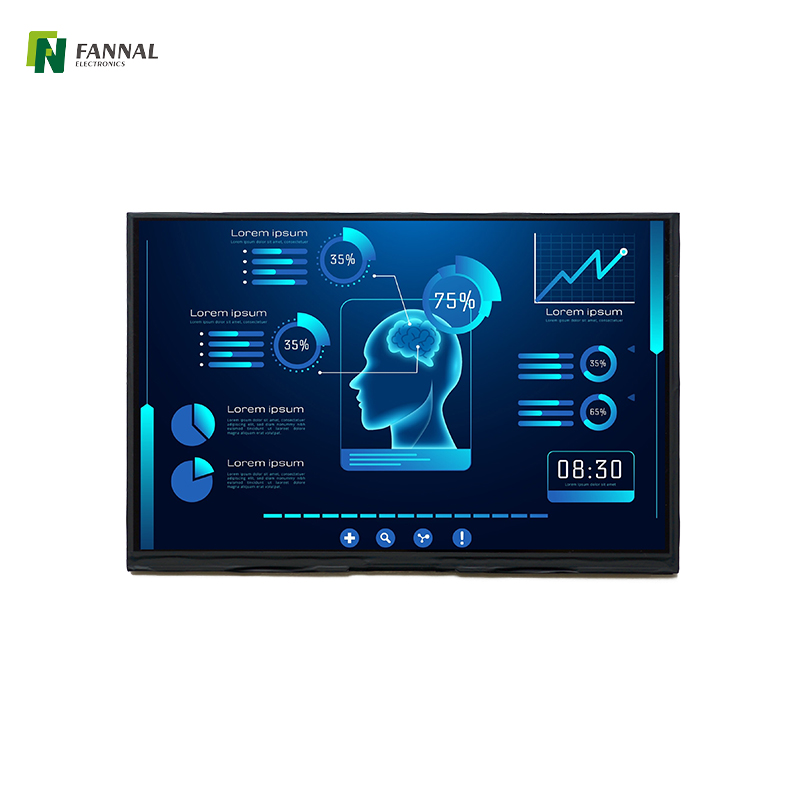

10.1 'TFT LCDディスプレイモジュールIPS 1280x800
なぜ10.1インチTFTディスプレイを選択するのですか？
10.1 インチ IPS TFT LCD パネル
解像度 1280×800 (WXGA) の 10.1 インチ対角ディスプレイ。鮮明な画質と最新の UI レイアウトに適した 16:10 のアスペクト比を実現します。
広視野角 (IPS テクノロジー)
IPS パネルは、 178° の広視野角を確保し 、どの方向からでも一貫した色再現と最小限の色ずれを実現します。
高輝度性能
標準輝度 450 cd/m²で、屋内および半明るい環境でも良好な可読性を実現します。
工業用温度範囲
-20°C ～ +70°C の動作温度 と拡張保管温度のサポート により、過酷な条件でも安定した動作を実現するように設計されています。
信頼性の高い信号伝送を実現する LVDS インターフェイス
標準 LVDSインターフェイスは 、安定した低ノイズのデータ伝送を提供し、産業用および組み込みシステムに最適です。
低消費電力
3.3V ロジック電圧 で駆動され、組み込みプラットフォームおよび長期連続動作向けに最適化されています。
タッチスクリーン オプションご要望に応じて
容量性または抵抗性タッチ パネル と統合でき 、カスタマイズされた HMI ソリューションをサポートします。
世界中の専門家が信頼しているを取得します 10.1インチのTFTディスプレイ 。産業機器、商業ディスプレイ、または最先端のプロジェクトのいずれであっても、このディスプレイは必要なパフォーマンスを提供します。
LCDサイズ（インチ）： | 10.1（対角線） |
解決： | 1280（H）×800（V） |

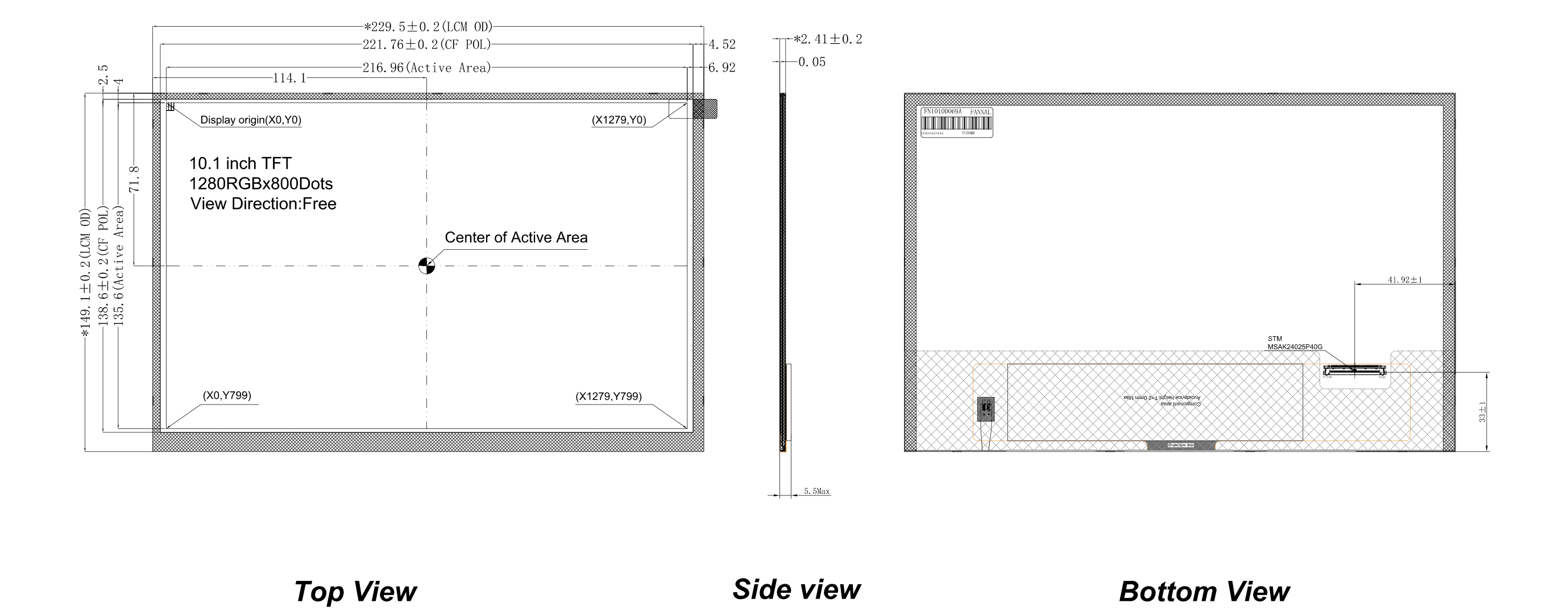

アクティブエリア（mm）： | 216.96（h）×135.6（v） |
モジュールサイズ（mm）： | 229.5（w）x149.1（h）×2.41（d） |
表示モード（mm）： | 通常は黒、透過的 |
インタフェース： | LVDS |
方向を見る： | 全て |
電源（v）： | 3.3 |
輝度（CD/M2）： | 450（typ。） |
動作温度（°C）： | -20〜+70 |
貯蔵温度（°C）： | -30〜+80 |
| ピン | シンボル |
| 1 | NC |
| 2 | VDD |
| 3 | VDD |
| 4 | VDD |
| 5 | NC |
| 6 | GND |
| 7 | GND |
| 8 | rxinon |
| 9 | rxinop |
| 10 | GND |
| 11 | rxin1n |
| 12 | rxin1p |
| 13 | GND |
| 14 | rxin2n |
| 15 | rxin2p |
| 16 | GND |
| 17 | rxclkn |
| 18 | rxclkp |
| 19 | GND |
| 20 | rxin3n |
| 21 | rxin3p |
| 22 | GND |
| 23 | NC |
| 24 | NC |
| 25 | GND |
| 26 | NC |
| 27 | NC |
| 28 | GND |
| 29 | NC |
| 30 | NC |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | NC |
| 35 | LED PWM |
| 36 | NC |
| 37 | NC |
| 38 | VLED 12V |
| 39 | VLED 12V |
| 40 | VLED 12V |
この 10.1 インチ IPS TFT LCD モジュールは、以下を含む幅広いプロフェッショナルおよび産業用ディスプレイ アプリケーションに適しています。
産業用 HMI パネル
制御システム、PLC インターフェイス、産業用オートメーション機器。
組み込みシステムおよび SBC プロジェクト
LVDS ディスプレイを必要とする組み込みコントローラー、開発ボード、およびカスタム電子機器に最適です。
商業用ディスプレイ機器
POS 端末、情報キオスク、セルフサービス機。
医療および実験装置
診断装置、監視システム、および制御インターフェース。
輸送および計装
車両ディスプレイ、測定器、システム ステータス パネル。
多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。
• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65'
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
2011 年に設立された FANNAL はタッチ ディスプレイ ソリューションのスペシャリストであり、高品質の製品と技術サービスを世界中に提供しています。当社は社内でカスタム ディスプレイ、PCAP タッチ スクリーン、光学接着を設計および製造しています。当社のソリューションは、産業、屋外、医療、自動車、その他のアプリケーションに役立ちます。
当社はによって財政的に支援され、急成長しているハイテク企業です。 、電子デバイスと組み込みコンピューティングのヨーロッパのリーダーである当社はSECO ISO 9001、ISO 14001、ISO 45001、ISO 13485、および IATF 16949 認証を取得しています。当社の製品は REACH および RoHS に準拠しており、ご要望に応じてテストレポートまたは宣言書を入手できます。
安定した品質とエンジニアリング サポートにより、FANNAL はお客様が競争力を維持し、世界中で製品を差別化できるよう支援します。
 | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
| ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
| グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
| 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
| 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
| 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHSに準拠。 |
A:
このディスプレイは、 LVDS インターフェイスを備えたベア TFT LCD モジュールです。つまり、 HDMI、VGA、または USB 信号で直接駆動することはできません 。
必要なものは次のとおりです。
LVDS 互換メインボード、または
HDMI/DVI を LVDS に変換するための 別個 の LCD コントローラー ボード。
これはプロジェクトが失敗する一般的な統合ポイントであるため、信号の互換性を早期に確認することが重要です。
A:
直接ではありません。 Raspberry Pi は HDMIを出力しますが、このモジュールは LVDSを使用します。SBC.
で使用するには、 HDMI-to-LVDS コントローラー ボードが 必要です。
プロトタイプまたは評価システムを開発している場合は、適合するコントローラー ソリューションを推奨または提供できます。
A:
はい。このパネルは 産業グレードの信頼性を実現するように設計されており、以下をサポートします。
連続運転
広い温度範囲 (-20°C ～ +70°C)
長期間の使用サイクルでも安定した明るさ
これにより、HMI パネル、キオスク、24 時間年中無休で稼働する制御システムに適しています。
A:
はい。このディスプレイは、以下を含むとして提供できます 完全に統合されたタッチ ディスプレイ モジュール。
投影型静電容量方式 (PCAP) または抵抗膜タッチ
オプティカルボンディング
カスタマイズされたFPC、カバーレンズ、ファームウェアのチューニング
これにより、サプライヤーの複雑さが軽減され、製品開発サイクルが短縮されます。
