静電容量式タッチスクリーンが反応しないのはなぜですか?一般的な問題と修正

反応を停止した静電容量式タッチスクリーンほど即座にイライラを感じるユーザー エクスペリエンスはほとんどありません。タップしたり、スワイプしたり、さらに強く押したりしても、何も起こらないか、画面の反応が遅れたり、ランダムにタッチされたり、ジェスチャが失敗したりする場合があります。私たちがサポートする多くのプロジェクトでは、「パネルに欠陥がある」ということが第一の前提となります。しかし、実際の製品では、タッチのパフォーマンスは、センサー スタック、カバー ガラス、 接着方法、コントローラーの調整、ファームウェアの設定、接地戦略、デバイス周囲の電気ノイズ環境など、システム全体の結果によって決まります。厚い保護カバー、表面の湿気、別の充電器、新しい金属製の筐体など、これらの要因のいずれかが変化すると、安定していたタッチスクリーンが反応しなくなる可能性があります。

ディスプレイおよびタッチ ソリューションのサプライヤー としての私たちの観点からすると、チェックリストのように取り組むと、トラブルシューティングがはるかに簡単になります。つまり、ユーザーの状態に関連しているのか、環境に関連しているのか、システム統合に関連しているのか、それとも本当にハードウェアの障害が原因なのか?

簡単なおさらい: 静電容量式タッチスクリーンがタッチを感知する仕組み

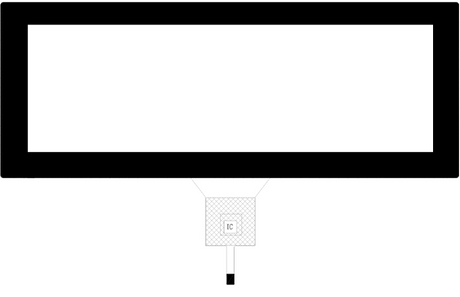

静電容量式 タッチスクリーンは 、透明なセンサー グリッド上の電場の変化を測定することでタッチを検出します。指 (または導電性スタイラス) によってローカル静電容量が変化し、コントローラーはその変化をタッチ ポイントとして解釈します。

静電容量式タッチスクリーンは小さな電気信号に依存しているため、次の場合には反応しなくなる可能性があります。

• タッチ信号が弱すぎる

• ノイズが強くなりすぎる

• コントローラーのしきい値は現在のスタックアップに合わせて調整されていません

• システムの接地/基準が不安定です

症状: 「応答なし」はさまざまな意味を持っている可能性があります

修正する前に、症状を明確に定義してください。

どのような動作が見られるかを理解すると、適切なテストを選択するのに役立ちます。

一般的な原因と実際の解決策

表面の汚染: 油、水、ほこり、消毒剤フィルム

静電容量式タッチスクリーンは、水や残留物の薄い膜によって表面の電気的動作が変化すると、タッチを誤って読み取る可能性があります。これは、頻繁に掃除を行うキッチン、屋外、工場、医療環境などで特によく見られます。

• 修正​

• 電源を切り、適切な画面安全ワイプで掃除してください

• 表面を完全に乾燥させます（水が原因となることがよくあります）

• 導電性フィルムを残す残留物クリーナーの使用は避けてください。

• これが頻繁に発生する場合は、表面処理と湿った状態に合わせたコントローラーの調整を検討してください。

ヒント: 乾燥後に画面が正常に動作する場合は、センサーの故障ではなく、水/フィルムの感度に問題がある可能性があります。

手袋と「非導電性タッチ」

多くの手袋は、検出に必要な静電容量の変化を妨げます。一部のスクリーンは、乾燥肌や低導電率条件に問題を抱えています。

• 修正​

• 最初に裸の指でテストして、ベースラインのタッチが機能することを確認します

• グローブ モードを使用する (コントローラー/ファームウェアがサポートしている場合)

• アプリケーションには導電性の手袋またはスタイラスを検討してください

• 工業製品の場合はタッチチューニングを指定してください最初から手袋使用に対応した

スクリーンプロテクター、厚いカバーレンズ、またはオーバーレイの追加

厚いガラス、プライバシー フィルム、または頑丈なオーバーレイを追加すると、タッチ信号が弱まり感度が低下し、タッチスクリーンが反応しなくなる可能性があります。

• 修正

• プロテクターを一時的に外して再テストしてください

• カバーレンズの厚みが設計範囲内であることを確認

• コントローラーの感度/しきい値設定を再調整します。

• より厚いカバーの場合は、 オプティカルボンディングまたはスタックの再設計を検討してください。

私たちがよく目にするのは、製品がプロトタイプでは機能していても、顧客が本番環境で追加の保護層を追加すると、信頼性が低下するということです。

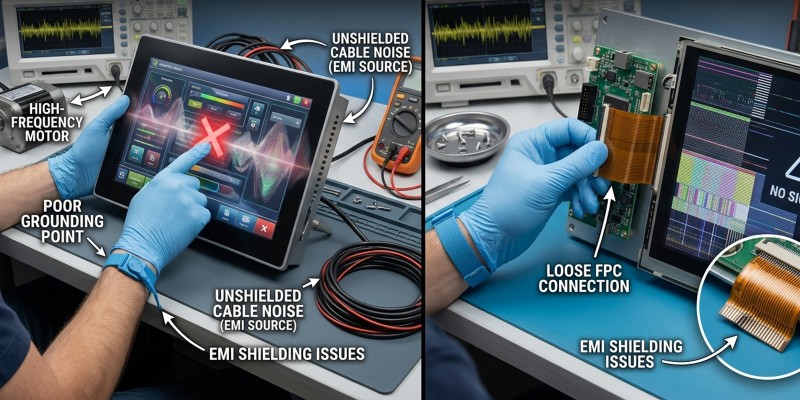

充電器、モーター、電源、または近くの機器からの EMI ノイズ

電気ノイズはタッチ信号を圧倒する可能性があります。これは、産業環境やキオスク環境におけるフィールド障害の主な原因です。

• 修正​

• バッテリー電源または別の充電器でテストします

• デバイスをモーター/リレーから物理的に遠ざけ、再テストします。

• 接地とシールド戦略を改善する

• ノイズの多い電力線にフェライトまたはフィルタを追加する

• ケーブル配線を確認します (電力線近くのタッチ FPC 配線が 問題になる可能性があります)

簡単なチェック: 接続したときにタッチが悪くなる場合は、充電器または接地ノイズを疑います。

接地と基準の不安定性

静電容量式タッチには安定したリファレンスが必要です。接地が不十分、金属フレームが浮いている、またはシャーシのアースへの接続が一貫していない場合、タッチ動作が応答しなくなったり、不安定になったりする可能性があります。

• 修正​

• シャーシのアースの連続性と安定したアース基準を確認します（該当する場合）。

• シールド層が正しく接続されていることを確認してください

• センサーにノイズを混入させるフローティング金属ベゼルを避ける

• ESD 接地パスとアセンブリの 接触点を検証する

フレックス ケーブルとコネクタの緩みまたは損傷の問題

コネクタがわずかに緩んでいると、特に振動や熱サイクルによって断続的なタッチ障害が発生する可能性があります。

• 修正​

• タッチ FPC/コネクタを取り付け直します

• 曲がったピン、腐食、ケーブルのしわがないか検査します。

• 組み立て後にケーブルに機械的ストレスがかかっていないか確認してください

• コネクタのラッチが完全に閉まっていることを確認します

一般的なフィールドのシナリオ: 再起動後にタッチが機能するが、移動または温度変化後にタッチが失敗する。

ファームウェアのフリーズ、ドライバーの問題、またはシステム負荷

場合によっては、タッチスクリーンのハードウェアは正常であっても、コントローラーまたは OS ドライバーがタッチ イベントの報告を停止することがあります。

• 修正​

• デバイスを再起動してテストします

• 利用可能な場合はファームウェア/ドライバーを更新します

• システムログで I2C/SPI 通信エラーを確認する

• CPU 負荷を軽減し、サンプリング レートが調整されていないことを確認します。

• OS アップデート後にタッチ コントローラーの設定が正しいことを確認する

エンジニアリングのヒント: ノイズの多い周辺機器と同じバスを共有するタッチ コントローラーでは、負荷がかかると通信エラーが発生する可能性があります。

ESD イベントと潜在的な損傷

静電気の放電によりコントローラーやセンサーが部分的に損傷し、断続的なゾーンやデッドゾーンが発生する可能性があります。

• 修正​

• ESDが発生しやすいシナリオの前後の動作を比較する

• 新しいゴーストタッチまたはデッドエリアを検査します

• ESD保護と接地設計の改善

• パネル/コントローラーを交換して診断を確認します

機械的応力とパネルの反り

ネジの締めすぎ、エンクロージャの歪み、または不均一な取り付け圧力により、センサー スタックが歪む可能性があります。これは、画面が大きく、ベゼルが狭い場合によく発生します。

• 修正​

• 取り付けポイントを少し緩めて再テストします

• エッジ/コーナーに沿った圧力ポイントを確認します

• 適切なガスケット設計と取り付け圧縮限界を使用してください。

• 大型サイズの場合は、光学接着または機械的補強を検討してください。

ヒント: タッチの問題は組み立て後に発生しますが、パネルを筐体の外でテストしたときには発生しません。

段階的なトラブルシューティングのワークフロー

実際的な操作順序が必要な場合は、次の順序を使用します。

• 表面をきれいにして乾燥させます

• 素指でテストします (手袋/プロテクターは除外します)。

• スクリーンプロテクター/オーバーレイを取り外して再テストします

• 電源を変更する (バッテリーと充電器)

• EMI発生源から離れて再テストしてください

• 再起動してドライバー/ファームウェアを確認します

• コネクタを検査して取り付け直します

• アースとシャーシの接触を確認してください

• 機械的な取り付け応力を確認してください

• コンポーネント (パネル/コントローラー) を交換して ハードウェア障害を確認する

この方法では、最も一般的な原因を最初に排除することで時間を節約します。

予防: より信頼性の高いタッチのための設計と仕様のヒント

製品を開発している場合 (製品を修理するだけでなく)、最善の「修正」は、実際の状況に合わせてタッチ システムを指定することです。

• ユーザーが手袋を着用するかどうかを定義する

• 水、消毒剤、油が存在するかどうかを定義する

• 予想されるカバーレンズの厚さと保護フィルムを指定してください

• 接地とシールドを早めに計画する

• 実際の電源と実際の EMI 源を使用して検証する

• 緩んだとしてだけでなく、完全に組み立てた後にテストします パネル

静電容量式タッチスクリーンはシステムレベルのコンポーネントです。そのように扱うのが早ければ早いほど、後で現れる驚きは少なくなります。

最終的な考え

静電容量式タッチスクリーンが反応しなくなる場合、その原因は単一の欠陥ではないことが多く、通常はタッチ感度と、湿気、手袋、追加されたオーバーレイ、電気ノイズ、接地動作などの現実の条件との間の不一致が原因です。最も効果的なアプローチは体系的です。表面の状態とユーザーの操作から開始し、次に電力/EMI をテストし、次に接続と機構を検査し、その後でハードウェア障害を想定します。適切なトラブルシューティングの順序を使用すると、多くの「タッチスクリーンが機能しない」ケースを迅速に解決でき、長期的な修正を設計と構成に組み込むことができます。
