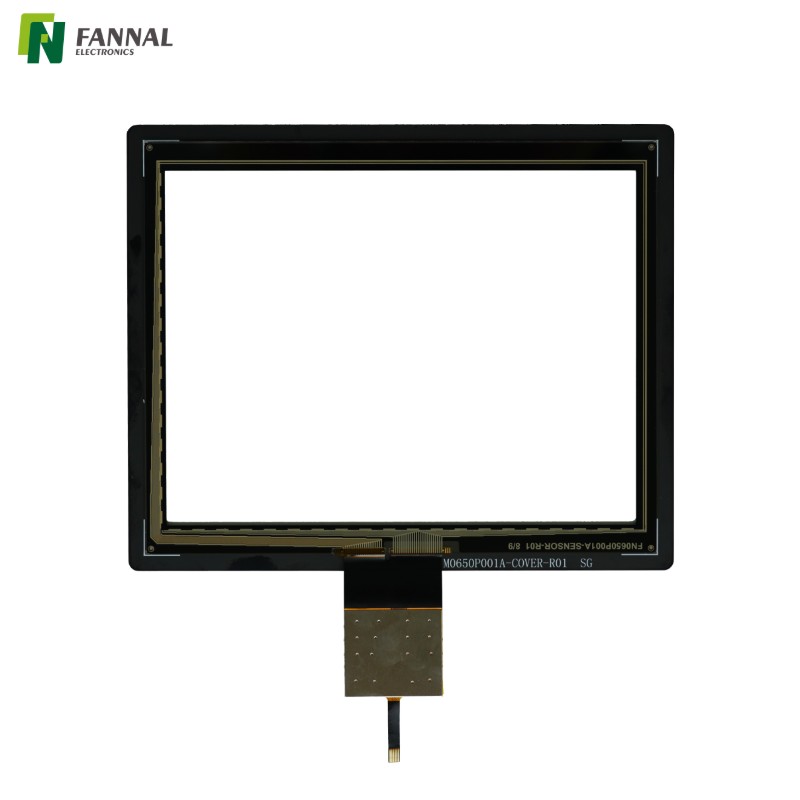

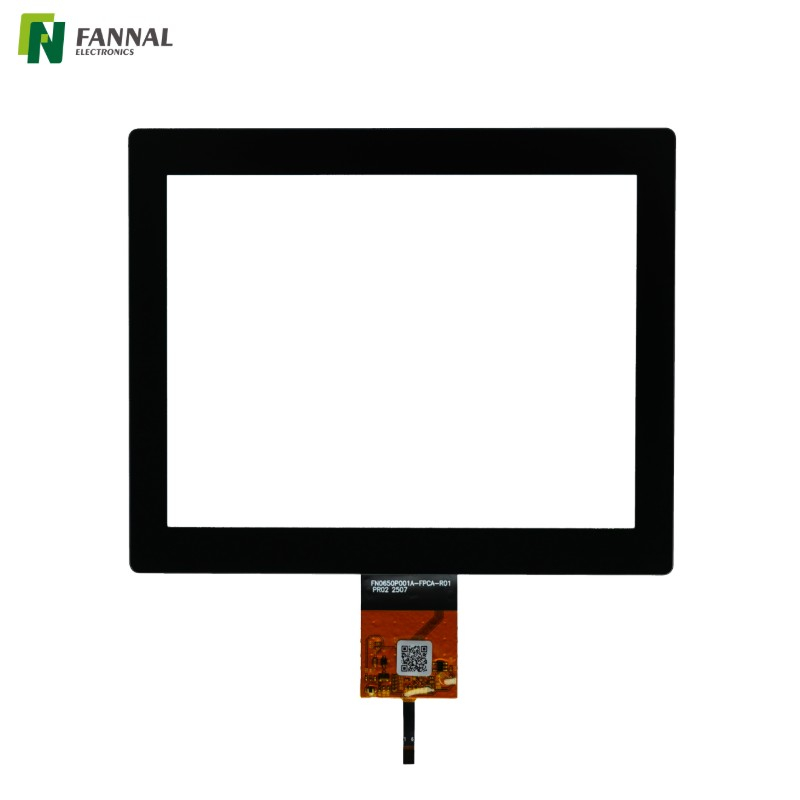

この 6.5 インチ G+G 静電容量式タッチ パネルは、安定したマルチタッチ パフォーマンスと機械的耐久性を必要とする産業および組み込みアプリケーション向けに設計されています。
3.0 mm 化学強化カバー ガラスと mxT1664T3 タッチ コントローラーを備え、両方の IIC インターフェイスで 10 点タッチをサポートします。このパネルは、-20°C ~ +70°C の環境でも確実に動作するため、HMI 端末や統合ディスプレイ システムに適しています。
G+G構造、3.0mmカバーガラス採用
化学強化表面(≧7H)
10点マルチタッチ(指)
IICインターフェース
-20℃~+70℃の動作範囲
RoHS-2.0準拠

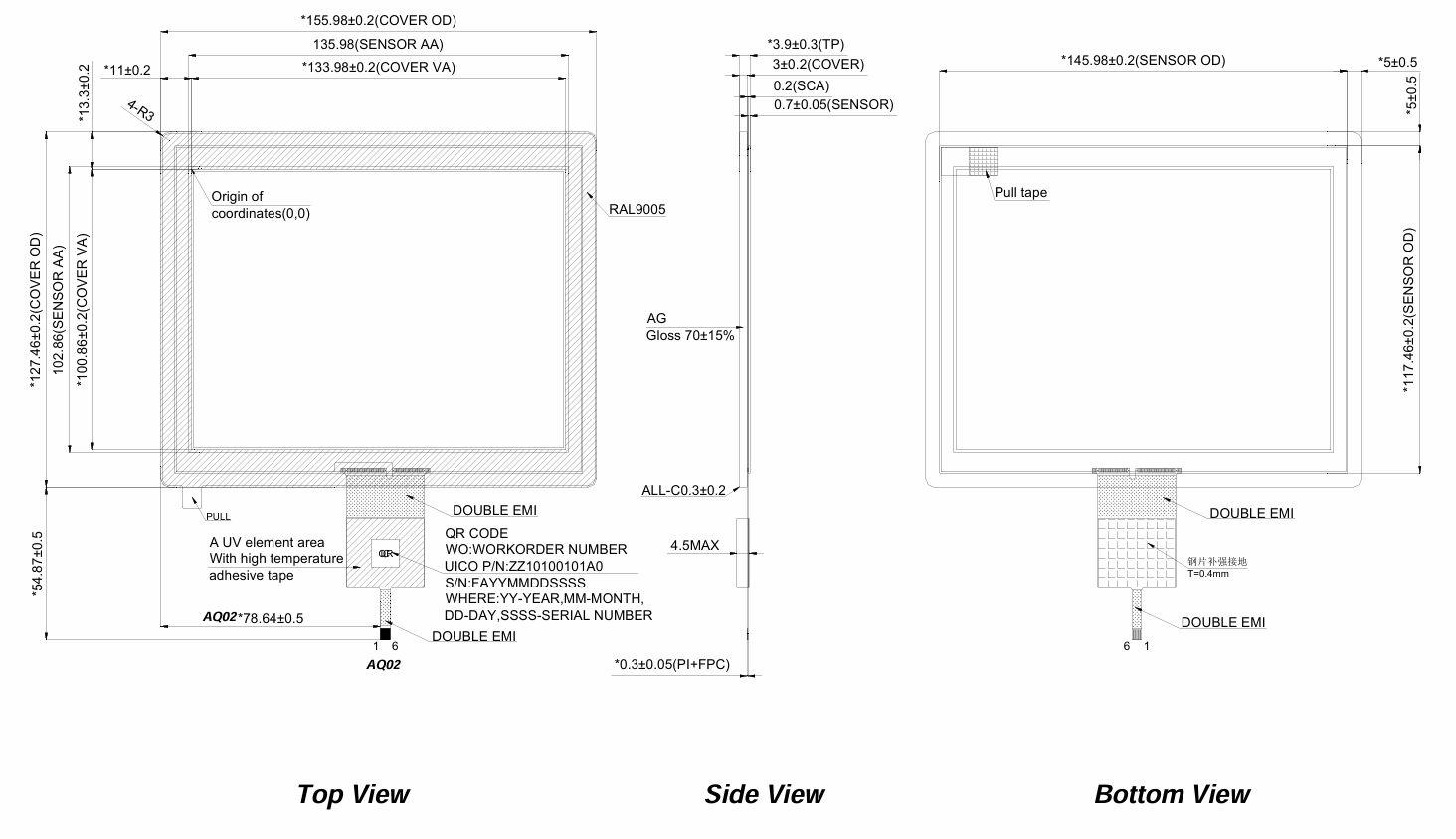

描画
仕様
カテゴリ | アイテム | 仕様 | 単位・備考 |
機械式 | TPアクティブサイズ | 6.5(対角) | インチ |
TP外形サイズ | 155.98(H)×127.46(V)×3.9(T) | mm | |
ビューエリア | 133.98(H)×100.86(V) | mm | |
構造 | 製品構造 | G+G | |
カバー素材 | ソーダライムガラス | 厚さ3.0mm | |
センサー材質 | 伊東ガラス | 厚さ0.7mm | |
強化方法 | 化学強化 | ||
電子 | タッチコントローラー | mxT1664T3 | |
タッチ数 | 10ポイント | ||
タッチインターフェース | iic | デュアルサポートを示す | |
タッチモード | 指 | ||
光学的/物理的 | 表面硬度 | 7時間以上 | 750g荷重 |
タッチ透過率 | 82%~85%以上 | ||
表面処理 | - | ||
環境 | 動作温度 | -20℃~+70℃ | |
保管温度 | -30℃~+80℃ | ||
湿度 | 10%~90% | ||
要件 | RoHS-2.0 |
アプリケーション
この 6.5 インチ G+G 静電容量式タッチ パネルは、安定したマルチタッチ パフォーマンスと機械的耐久性が必要とされる産業用および組み込みディスプレイ システムへの統合に適しています。
一般的な応用分野には次のようなものがあります。
産業用 HMI ターミナル
連続操作環境で信頼性の高いタッチ入力を必要とするコントロール パネルおよびオペレータ インターフェイスで使用されます。
組み込み制御デバイス
オートメーション機器およびシステムコントローラーの統合ディスプレイモジュールに適しています。
医療および研究機器
安定した静電容量式タッチ入力が必要な、制御された屋内環境内で動作するデバイスに適用されます。
商用コントロールパネルは、
堅牢なガラス表面とマルチタッチ機能を必要とする機器向けに設計されています。
カスタマイズ
多様なシステム統合要件をサポートするために、FANNAL はタッチ パネル設計、ディスプレイ統合、オプティカル ボンディングをカバーする柔軟なカスタマイズ サービスを提供します。
サポートサイズ: 最大 65 インチ
構造オプション: G+G、G+F+F
動作温度:
工業用: –20°C ~ +70°C
自動車: –30°C ~ +85°C
強化された機能:
防水タッチ
グローブタッチ
パッシブスタイラスサポート
ジェスチャーとパームリジェクション
社内ファームウェアチューニングとタッチパラメータの最適化
IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、Microchip
EMCを重視したハードウェア設計
産業システム向けの強力な耐干渉機能
材料オプション:
ガラス (0.55mm ~ 10mm)
PMMA (0.5mm ~ 3mm)
PC (0.1mm ~ 1mm)
加工オプション:
CNC 加工
2.5D / 3D ホットベンディング
セラミックシルク印刷
表面処理:
AG / AR / AF
抗菌
防爆
スタンドアロンのタッチ パネルを超えて、FANNAL は完全なディスプレイ モジュールの統合をサポートします。
液晶サイズ: 1.77インチ – 15.6インチ
パネルパートナー: BOE、Innolux、JDI、Hannstar、CTC、TCL、Tianma
パネルタイプ:IPS / TN / LTPS
インターフェース変換: SPI、MCU、RGB、MIPI、LVDS、eDP
ドライバーボード: HDMI / VGA / LVDS / Type-C
接着タイプ | サイズのサポート | 応用 |
|---|---|---|
OCA | 最大15.6インチ | 大量自動生産 |
LOCA / OCR | 最大32インチ | コントラストと耐久性の向上 |
シリコーン | 最大32インチ | 厳しい産業環境 |
よくある質問
はい。タッチ パネルは柔軟に統合できるように設計されており、BOE、Innolux、Tianma などの主要サプライヤーの LCD パネルと組み合わせることができます。選択したディスプレイに応じて、機械的な位置合わせ、FPC の定義、コントローラーの調整を調整できます。
はい。ファームウェアのチューニングとパラメータの最適化を行うことで、電気的に複雑な環境におけるノイズ耐性を向上させることができます。これは、EMI にさらされる産業用制御システムにとって特に重要です。
はい。カバーレンズは外形形状、コバ処理(2.5D/3D)、シルク印刷、厚み調整などのカスタマイズが可能です。用途に応じてAG、AR、AFなどの表面処理も可能です。
はい。このタッチ パネルは、スタンドアロン部品として供給することも、OCA、LOCA、またはシリコーン光学接着によって LCD と統合することもできます。接着の選択は、明るさの要件、環境条件、機械設計によって異なります。
この製品は、安定した長期供給計画を備えた産業用アプリケーションに位置付けられています。プロジェクトのリスクを軽減するために、リクエストに応じてライフサイクル サポートと変更通知手順を提供できます。
