Can this touch panel be integrated with custom embedded systems?

Yes. The I²C interface and standard mechanical dimensions allow integration with most embedded controllers and industrial platforms.

Can additional touch features be customized?

Yes. FANNAL can provide optional coatings, connector types, FPC lengths, and other custom adjustments based on project requirements.

Are mounting accessories available?

Optional accessories such as mounting brackets and cable harnesses can be supplied to facilitate integration.

How many touch points does this panel support?

The 6.8" PCAP panel supports multi-touch functionality; exact touch points depend on the IC controller configuration.

Is this touch panel suitable for continuous operation?

Yes. When integrated properly, it is designed for long-term use in industrial and embedded applications.

ホームページ » 製品 » 静電容量式タッチスクリーン » 6.8インチ静電容量式タッチスクリーン | G+G | I²C インターフェイス

6.8インチ静電容量式タッチスクリーン | G+G | I²C インターフェイス

6.8 インチ投影型静電容量式タッチスクリーン

モデル：
FN068MGRGXX
サイズ(インチ)：
6.8
od（mm）をカバーする：
190.66*75.01*1.7
センサーOD：
169.55*74.41*0.4
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
CTP IC：
マイクロチップ
TPインターフェイス：
I²C
TP VA (mm)：
161.59*61.22
構造：
G+G

数量：
可用性ステータス:





問い合わせバスケットに追加します

6.8インチのタッチスクリーン

製品説明

図面と仕様

アプリケーション

カスタマイズ

FANNALについて

6.8 インチの投影型静電容量式 (PCAP) タッチスクリーンは、 G+G 構造と I²C インターフェイス を備えており、正確で応答性の高いマルチタッチ入力を実現します。
産業および組み込みシステム向けに設計されており、要求の厳しい環境でも信頼性の高いタッチパフォーマンスを提供し、幅広いコントローラーとの統合をサポートします。

特徴

6.8インチ PCAP タッチパネル – 正確な入力のためのマルチポイントタッチ検出をサポートします。
G+G (ガラス + ガラス) 構造 - 産業用途向けの耐久性と安定性を備えた構造。
I²C インターフェイス – 組み込みシステムおよびコントローラーとの簡単な統合。
高い応答性 – 制御アプリケーションに適したスムーズで正確なタッチ応答。
工業グレードの設計 - 標準の工業用温度範囲下で安定した動作。
カスタマイズ可能 – ご要望に応じて、オプションのタッチパネルコーティング、コネクタタイプ、および FPC の長さをご利用いただけます。

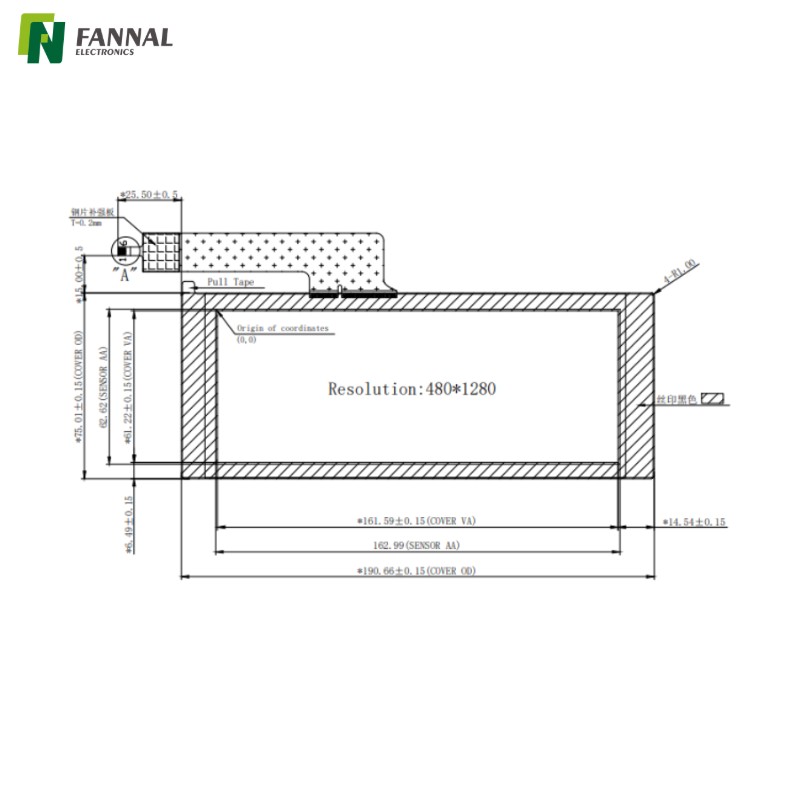

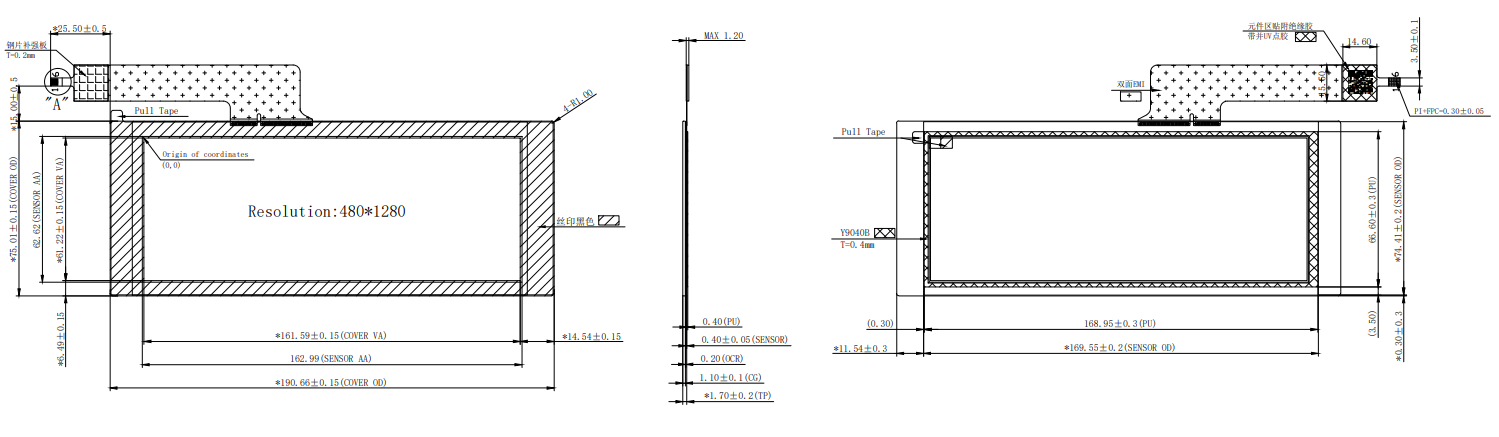

描画

仕様

工事

工事	材料	述べる
カバーガラス	化学強化ガラス	厚さ：1.1mm±0.05mm
光学透明粘着剤	OCR	厚さ：0.175mm±0.05mm
伊東ガラス	伊東ガラス	両面ITOガラス;厚さ：0.4mm±0.05mm

機械的特性

アイテム	説明	ユニット
タッチモジュールのサイズ	6.8	インチ
外形寸法	190.66 * 75.01	mm
ビューエリア	161.59 * 61.22	mm
センサーエリア	169.55*74.41	mm
カバーの厚さ	1.1	mm
タッチ数	5	-
インタフェース	I2C	-
コントローラ	マイクロチップ	-

アプリケーション

カスタマイズ

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

FANNALについて

豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチディスプレイ、静電容量式タッチスクリーン、およびタッチモニターの製造における 15 年の経験。

ワンストップソリューション: タッチスクリーン、ディスプレイ、オプティカルボンディングの 完全な社内プロセス

グローバルサービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート.

強力な背景: 組み込みおよびディスプレイソリューションのヨーロッパのトップリーダーである SECOによって資金的に支援されています。

信頼性の高い供給: 当社の 長期的なサプライヤーネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。

品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。

証明書

よくある質問

Q1: このタッチパネルはカスタム組み込みシステムと統合できますか?

A: はい。 I²C インターフェイスと標準的な機械寸法により、ほとんどの組み込みコントローラーや産業用プラットフォームとの統合が可能になります。

Q2: 追加のタッチ機能をカスタマイズできますか?

A: はい。 FANNAL は、プロジェクトの要件に基づいて、オプションのコーティング、コネクタの種類、FPC 長さ、その他のカスタム調整を提供できます。

Q3: 取り付け用のアクセサリはありますか?

A: 統合を容易にするために、取り付けブラケットやケーブルハーネスなどのオプションのアクセサリを提供できます。

Q4: このパネルはタッチポイントをいくつサポートしますか?

A: 6.8 インチ PCAP パネルはマルチタッチ機能をサポートしています。正確なタッチポイントは、IC コントローラの構成によって異なります。

Q5: このタッチパネルは連続操作に適していますか?

A: はい。適切に統合すると、産業用途や組み込み用途で長期間使用できるように設計されています。
