LCD は現在、産業機器や医療機器から自動車、モニター、テレビ、組み込みシステムに至るまで、さまざまな製品に使用されています。しかし、LCD テクノロジーは歴史のある時点で完成品として登場したわけではありません。
液晶ディスプレイの開発には数十年にわたる研究が必要でした。それは 19 世紀の液晶の発見に始まり、その後、その電気光学特性の研究、初期の LCD プロトタイプの開発、そして最終的には、 TFT LCD を 大規模生産に実用化する工学的ブレークスルーをもたらしました。
では、LCD を発明したのは誰ですか?
現在の LCD の発明者は 1 人だけではありません。数人の研究者が重要な発見に貢献し、RCA やシャープなどの企業が液晶研究を実用的なディスプレイ技術に変える上で主要な役割を果たしました。現在、LCD テクノロジーは、新しいディスプレイ テクノロジーに代わって単に消滅するのではなく、進化し続けています。
LCD 技術の歴史は、 コレステロール関連化合物を研究したオーストリアの植物学者兼化学者であるフリードリッヒ ライニッツァーから始まります。
ライニッツァーは 1888、コレステロール誘導体の異常な挙動を観察しました。この物質は 2 つの異なる融点を持ち、透明な液体になる前に曇った中間状態を経ました。彼の観察は、物理学者オットー・レーマンによるその後の研究と合わせて、後にとして知られる現象を確立するのに役立ちました。 液晶.
ただし、ライニッツァーは LCD 自体を発明したわけではありません。彼の発見は、後の研究に重要な材料科学の基礎を提供しました。
物理学者の大きな一歩が踏み出されました。 1927フセヴォロド・フレデリックスが、 印加された電場によって液晶分子の配向が変化する可能性があることを実証したこの効果は現在 とき、 フレデリックス転移として知られており、電気的に制御される液晶光学系の背後にある重要な原理を確立しました。
年に 1936、マルコーニ無線電信会社は 液晶ライトバルブの特許を取得し、液晶の光学特性を光の制御にどのように利用できるかを実証しました。これらの開発は、まだ最新の LCD ではありませんでしたが、ディスプレイ技術で液晶を使用するための重要なステップでした。
30 年以上後、 RCA などの研究者は実用的な電気光学ディスプレイ アプリケーションの開発を開始しました。 、 1960 年代電気的に制御される液晶の研究により、 RCA のジョージ ハイルマイヤーと彼の同僚による研究など、初期のディスプレイの概念が生まれました。.
で 1968、ハイルマイヤーのチームは動的散乱効果に基づいた初期の液晶ディスプレイデバイスを実証しました。これらの初期のディスプレイは、現在使用されている TFT LCD パネルとは大きく異なりましたが、液晶を使用して電気的に制御されたディスプレイを作成できることを実証しました。
実用的な LCD の開発は 1960 年代後半から 1970 年代にかけて続けられました。 シャープは 、LCD 技術を商品化する上で重要な役割を果たしました。シャープは 1973、 実用的なLCDを搭載したポケット電卓シャープは、これをLCD技術を使用した市場で世界初の製品であると説明しています。「EL-805」を発売しました。
したがって、LCD 技術の開発には、単一の発明ではなく、多くの研究者といくつかの主要な技術段階が関与しました。
1888年 — 液晶が発見される
→ 1927年 — 液晶配向の電界制御が実証される
→ 1936年 — 液晶ライトバルブが特許取得される
→ 1960年代 — 電気光学ディスプレイの研究が進歩する
→ 1968年 — 初期のLCDデバイスが実証される
→ 1973年 — LCDが商品化される
→ 1970年代以降 — TN、STN、TFTおよびその他のLCD技術が開発される
→ 今日 — LCDは広く使用されている産業、自動車、医療、民生、その他の用途
物語は、フリードリヒ・ライニッツァーがコレステロール誘導体の異常な相転移を観察した 1888 年に始まります。
この物質は通常の固体や液体とは異なる挙動を示しました。これにより、両方の特性を組み合わせた物質の状態についてのさらなる研究が行われました。
しかし、この段階ではディスプレイ技術はありませんでした。液晶は電子部品ではなく科学の対象でした。
LCD 技術への大きな一歩は 1927、物理学者のフセヴォロド・フレデリクスが、印加された電場または磁場によって液晶分子の配向が変化する可能性があることを実証したときでした。この効果は現在 フレデリクス転移として知られており、電気的に制御される液晶光学系の背後にある重要な原理となりました。
マルコーニ 1936無線電信会社は、この原理を 液晶ライトバルブとして実際に応用した特許を取得しました。これらの開発は、液晶が異常な物理的挙動を示すだけではなく、光学特性を外部から制御できることを示しました。
ライニッツァーの発見から 70 年以上が経ち、研究者は液晶の電気光学特性をディスプレイの作成にどのように利用できるかを研究し始めました。
RCA のデビッド サーノフ研究センターで、 リチャード ウィリアムズは 1960 年代初頭に、電場が液晶材料に光学的変化を引き起こす可能性があることを実証しました。その後、 George Heilmeier と他の RCA 研究者はいくつかの電気光学効果を研究し、 動的散乱モード (DSM)に基づいたディスプレイを開発しました。.
で 1968、RCA は動作する液晶ディスプレイ デバイスを公開デモンストレーションしました。ハイルマイヤー氏と彼のチームの研究は、LCD 技術のエンジニアリング開発における主要なマイルストーンとして広く認識されています。
このため、LCD は 1 人の発明によるものではなく、いくつかの技術開発の結果であると説明する方が正確です。
1970 年代に、LCD 技術は研究室から商業製品へと移行し始めました。
シャープは 1970 年に LCD 技術の研究を開始し、1973 年に EL-805 LCD 電卓を発表しました。この電卓は、当時の LCD 技術の主要な利点の 1 つである、非常に低い消費電力と薄型フォームファクタの組み合わせを実証しました。
他の研究者も、ツイストネマチック液晶構造や個々の表示素子を制御する方法に関する研究など、この期間の重要な開発に貢献しました。
LCD 技術はすぐに商用電子機器に導入されました。シャープは 1973、 液晶ディスプレイを使用したポケット電卓シャープはEL-805を、LCD技術を使用した世界初の市場製品であると説明しています。EL-805を発売しました。
したがって、LCD の開発は単一の発明ではなく、基礎的な液晶研究から、電気的に制御される光学効果、ディスプレイのプロトタイプ、および実用的な低電力ディスプレイ技術への発展でした。
次の大きな段階はの開発でした。 、薄膜トランジスタ (TFT) LCD.
ディスプレイを比較的単純なセグメントの集合として扱う代わりに、TFT テクノロジーにより、薄膜トランジスタのアレイを通じて個々のピクセルをアクティブに制御できるようになりました。
これにより、より高解像度のグラフィック表示が実用化されました。
1980 年代から 1990 年代にかけて、TFT 製造、カラー フィルター、液晶材料、バックライト、パネル製造の改良により、LCD がコンピューター モニター、テレビ、携帯電子機器、その他多くの製品に採用されるようになりました。
アクティブ マトリックス TFT LCD の開発は、より大型で高解像度のディスプレイに拡張可能なアーキテクチャを提供するため、特に重要でした。
2000 年代までに、LCD は主流のディスプレイ技術になりました。
LCD パネルは、サイズ、重量、消費電力、拡張性の点で大きな利点があるため、コンピューター モニターやテレビの CRT ディスプレイに取って代わるようになりました。
テクノロジーもますます多様化しました。さまざまな性能要件に合わせて、さまざまな液晶モード、バックライト構成、TFT 材料、および光学構造が開発されました。
OLED が商業的に重要になっても、LCD の発展は止まりませんでした。
その代わりに、LCD テクノロジーは次のような分野で向上し続けました。
解決
輝度
色のパフォーマンス
視野角
電力効率
タッチ統合
ローカルディミング
自動車の統合
産業用耐久性
したがって、現代の LCD 開発は、基本コンセプトを置き換えることよりも、ますます要求の厳しいアプリケーションにテクノロジーを適応させることに重点が置かれています。
LCD はそれ自体で光を生成しません。
典型的な TFT LCD は、 光制御システムとして理解できます。バックライトは照明を提供し、液晶層は各ピクセルを通過する光の量を制御します。
簡略化された LCD 構造には次のものが含まれます。
LEDバックライト → 背面偏光板 → TFT基板 → 液晶層 → カラーフィルター → 前面偏光板
正確な構造はパネル技術によって異なりますが、基本原理は同様です。
液晶層は、電界が印加されると光学的挙動を変化させます。偏光子と組み合わせることで、ディスプレイが観察者に届くバックライトの量を制御できるようになります。
カラー LCD の場合、各ピクセルはサブピクセル (通常は赤、緑、青) に分割されます。これらのサブピクセルを異なるレベルで制御することにより、ディスプレイは異なる色を再現できます。
これは、LCD と OLED の重要な違いも説明します。
LCD は 自己発光しません。バックライトが必要です。
対照的に、OLED は発光ピクセルから直接光を生成します。
この違いは 2 つのテクノロジーの設計方法に影響し、コントラスト、厚さ、明るさ、消費電力、寿命、製造上の考慮事項の違いにも影響します。

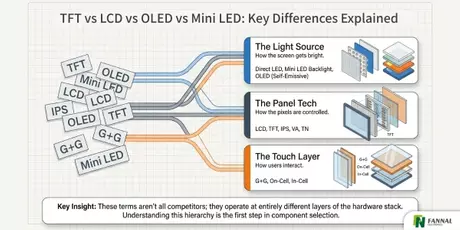

LCD は単一のテクノロジーではありません。さまざまな要件に合わせて、いくつかの世代とアーキテクチャが開発されています。
Twisted Nematic (TN) は、重要な初期の液晶ディスプレイ技術の 1 つです。
TN ディスプレイは、構造が比較的単純で製造が経済的であるため、広く使用されるようになりました。これらは、電卓、時計、計器、初期の電子ディスプレイにおいて特に重要でした。
ただし、従来の TN ディスプレイは一般に、多くの最新の LCD テクノロジーよりも視野角と色の性能が制限されています。
TFT テクノロジーは、LCD を単純なセグメント ディスプレイから実用的な高解像度グラフィック ディスプレイに変えました。
TFT LCD では、薄膜トランジスタが個々のピクセルまたはサブピクセルを制御します。これにより、ディスプレイはより高い解像度とより複雑な画像をサポートできるようになります。
最新の産業用ディスプレイ、モニター、自動車用ディスプレイ、その他多くの製品は TFT LCD テクノロジーに基づいています。
IPS (In-Plane Switching) は、以前の LCD 構造と比較して視野角性能と画質を向上させるために開発されました。
VA ベースのアーキテクチャを含む他のテクノロジーでは、コントラスト、視野角、応答特性、製造上の考慮事項のさまざまな組み合わせが提供されます。
したがって、あらゆるアプリケーションに最適な単一の LCD アーキテクチャは存在しません。
低温多結晶シリコン (LTPS) は、 従来のアモルファス シリコン TFT よりも高い電子移動度を提供します。
これにより、一部のアプリケーションでは、より高解像度でより高性能なディスプレイに加えて、より薄いパネル設計とより低い消費電力がサポートされます。
その代償として、LTPS の製造は従来の a-Si TFT の製造よりも複雑で、一般に高価です。
車載ディスプレイ市場では、メーカー各社がLCDの利点を維持しながらより高い性能を求める中、現在LTPS LCDのシェアが拡大しています。 2026 年のレビューでは、LTPS はコストは高くなりますが、より高い解像度、輝度、より低い消費電力を実現できると指摘しています。
酸化物半導体 TFT も開発経路の 1 つです。
従来の a-Si TFT と比較して、酸化物 TFT はより高い電子移動度を提供し、より高い解像度、可変リフレッシュ レート、またはより低い電力消費を必要とするアプリケーションをサポートできます。
ただし、採用は技術的なパフォーマンスだけでなく、製造能力、材料の入手可能性、プロセスの成熟度、コストにも依存します。
これは、ディスプレイ技術の将来を議論する際に重要な点です。 技術的に魅力的な技術が自動的に主流の商業技術になるわけではありません。
LCD の将来は、10 年前に多くの記事が予測したものとは異なるようです。
LCD は、単に OLED や別のテクノロジーに置き換えられるのではなく、確立された製造エコシステム、コスト構造、信頼性、アプリケーションの柔軟性が依然として価値のある分野で開発を続けています。
いくつかの開発は特に重要です。
LCD 開発の方向性の 1 つは、TFT バックプレーンの改良です。
従来の a-Si TFT LCD は、成熟した製造エコシステムとコスト上の利点により、依然として重要です。同時に、より高い性能が要求される場合には、LTPS および酸化物 TFT 技術が使用されています。
たとえば、この組み合わせは、業界の重要なトレンドを反映しています。つまり、異なる TFT テクノロジは、異なるパフォーマンスとコストの要件に対応するため、共存できるということです。 自動車用ディスプレイでは、LTPS がシェアを拡大している一方で、a-Si は依然として広く使用されています。
これは、LCD の将来は、必ずしも 1 つの TFT アーキテクチャを別の TFT アーキテクチャに置き換えることではないことを意味します。代わりに、パネル メーカーは、必要な解像度、輝度、消費電力、フォーム ファクター、コストに応じてバックプレーン テクノロジを選択できます。
もう 1 つの重要な開発は、 ミニ LED バックライトです。.
MiniLED は LCD パネル自体を置き換えるものではありません。代わりに、バックライトのアーキテクチャが変更されます。
従来の LCD は通常、パネルの周囲または背面に配置された LED を使用します。 Mini-LED システムは、より多数の小型 LED を使用し、より正確なローカル調光をサポートできます。
これにより次のことが改善されます。
対比
黒レベルのパフォーマンス
HDR パフォーマンス
明るさの制御
ローカルディミング
ミニ LED にはトレードオフも伴います。
LED の数が増えると、バックライトの駆動、熱管理、光学設計、製造がより複雑になります。したがって、Mini-LED は、すべての LCD アプリケーションに共通のアップグレードを提供するだけではありません。
車載ディスプレイでは、ミニ LED LCD はすでに、コントラストと表示パフォーマンスの向上によりシステムの複雑さとコストの増加が正当化されるプレミアム アプリケーションで使用されています。
自動車用ディスプレイは、LCD が単純に消滅しない理由を示す最も明確な例の 1 つです。
車載ディスプレイは、一般的な屋内家庭用電化製品よりもかなり厳しい条件下で動作する必要があります。
要件には次のものが含まれます。
幅広い動作温度
長い製品寿命
高輝度
機械的信頼性
長い開発サイクル
安定供給
消費電力が低いか制御されている
これらの要件により、テクノロジーの選択は、単に最もコントラストの高いディスプレイを選択するよりも複雑になります。
2026 年の自動車ディスプレイ技術のレビューでは、LCD が依然として自動車市場で支配的であり、a-Si TFT LCD が依然として広く使用され、LTPS LCD がシェアを獲得していると報告されています。
最近の 2026 年の市場データも、この地位がいかに強いかを示しています。2026 年第 1 四半期の車載用 CID/DIC ディスプレイ需要の約 98.7% を LCD が占めたのに対し、ミニ LED LCD と OLED は依然としてはるかに小さなセグメントにとどまりました。
だからといって、OLED や Mini-LED が重要ではないというわけではありません。これは、 商業的な採用は、ディスプレイのパフォーマンスだけでなく、アプリケーションの要件、コスト、製造の成熟度、製品のライフサイクルにも依存することを示しています。
もう 1 つの重要な変化は、最新のディスプレイが単なるパネルではなく、完全なシステムとして扱われることが増えていることです。
ディスプレイ アセンブリには以下を組み合わせることができます。
TFT LCD
タッチコントローラー
カバーガラス
FPC
ディスプレイインターフェース
オプティカルボンディング
メカニカルハウジング
バックライトシステム
ソフトウェアとファームウェア
産業機械、車両、医療機器、屋外製品の場合、ディスプレイは物理的な製品に適合し、実際の環境で確実に動作する必要があります。
これにより、エンジニアリングの統合がますます重要になります。
たとえば、カバー ガラスの厚さを厚くすると、タッチのパフォーマンスに影響を与える可能性があります。輝度を上げると、消費電力と熱負荷が増加する可能性があります。オプティカルボンディングは光学性能を向上させることができますが、プロセス要件とコストが追加されます。
したがって、LCD の将来はパネル自体だけの問題ではありません。また、についても重要です。 ディスプレイが最終製品にどのように組み込まれるか.
ディスプレイ テクノロジを単純なシーケンスとして説明したくなります。
LCD → OLED → MicroLED
しかし、実際の市場がこれほど単純な形で発展することはほとんどありません。
OLED は、黒レベル、コントラスト、薄さ、柔軟なディスプレイの可能性などの分野で明らかな利点を持っています。高級自動車やその他の用途での採用が増えています。
MicroLED は、高輝度、高コントラスト、長寿命、新しいフォームファクターの可能性という魅力的な組み合わせを提供します。ただし、その製造と商品化には課題があるため、汎用の LCD 代替品ではなく、依然として新興技術であることがわかります。
一方、LCD は、成熟した製造エコシステム、確立されたサプライ チェーン、拡張性、利用可能な幅広い構成の恩恵を受け続けています。
結果として、 完全な置き換えよりも共存の可能性が高くなります。.
完全にはそうではありません。
OLED と MicroLED は、その特性が重要な利点を提供するアプリケーションに拡大し続けるでしょう。しかし、それはすべてのアプリケーションが LCD から切り替えることで恩恵を受けることを意味するわけではありません。
製品設計者にとって、より有益な質問は次のようなものではありません。
どのディスプレイ技術が最新ですか?
それは次のとおりです。
製品の要件を最もよく満たすディスプレイ技術はどれですか?
このような場合でも、LCD ソリューションがエンジニアリング上のより良い選択となる可能性があります。
これは、ディスプレイが何年も生産され続け、家庭用電化製品とは大きく異なる環境条件下で動作する必要がある産業製品や自動車製品に特に当てはまります。
LCD テクノロジーは、幅広い用途に引き続き関連しています。
産業用 HMI およびコントロール パネルは、多くの場合、高輝度、幅広い温度動作、信頼性の高いタッチ パフォーマンス、および長い製品寿命を必要とします。
LCD は、計器クラスタ、センター情報ディスプレイ、インフォテインメント システム、その他の車両インターフェイスに広く使用されています。より高性能な構成では、LTPS TFT、ローカルディミング、ミニ LED バックライト、タッチスクリーン、およびオプティカルボンディングを組み合わせることができます。
医療用ディスプレイには、安定した画像パフォーマンス、信頼性の高い動作、高輝度、慎重に制御された光学特性が必要です。
屋外ディスプレイ では、日光による可読性、水への曝露、極端な温度、手袋、機械的保護に対処する必要がある場合があります。

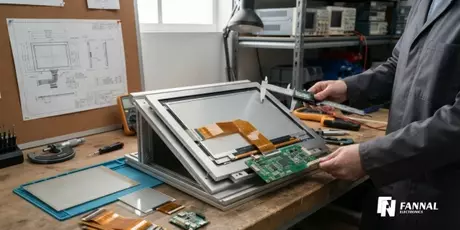

LCD モジュールは、機械、キオスク、テスト機器、自動販売システム、輸送機器、およびディスプレイが特定の機械的および電気的設計に適合する必要があるその他の製品にも広く統合されています。
これらのアプリケーションは、LCD 開発がますますアプリケーション固有になっている理由を示しています。
消費者向けモニター用に設計されたディスプレイが、掘削機、医療機器、産業用コントローラー、または屋外機械用に自動的に適切なディスプレイになるわけではありません。
LCD は実用的なディスプレイ技術として半世紀以上にわたって発展してきましたが、その基礎はさらに 1888 年の液晶発見にまで遡ります。
その未来は、あるテクノロジーが別のテクノロジーを単に置き換えることによって定義される可能性は低いです。
その代わりに、LCD、OLED、Mini-LED、MicroLED は、パフォーマンス、コスト、信頼性、消費電力、フォームファクター、環境要件、製造の成熟度のさまざまな組み合わせに合わせて開発を続けるでしょう。
特に LCD の場合、重要な開発領域には、高性能 TFT バックプレーン、ミニ LED バックライト、より大型でより統合された車載ディスプレイ、産業およびその他の要求の厳しい環境向けのアプリケーション固有のソリューションが含まれます。
したがって、最も重要な変更は、LCD がどのように選択され、設計されるかである可能性があります。
最新のディスプレイ プロジェクトは、単に特定のサイズと解像度のパネルを選択するだけではありません。最終的なソリューションには、TFT パネル、タッチ テクノロジー、カバー ガラス、FPC、コントローラー、バックライト、オプティカル ボンディング、機械構造、環境要件、システム インターフェイスが含まれる場合があります。
したがって、LCD の将来は単にディスプレイを新しくすることではありません。ディスプレイをアプリケーションにより適したものにすることです。
