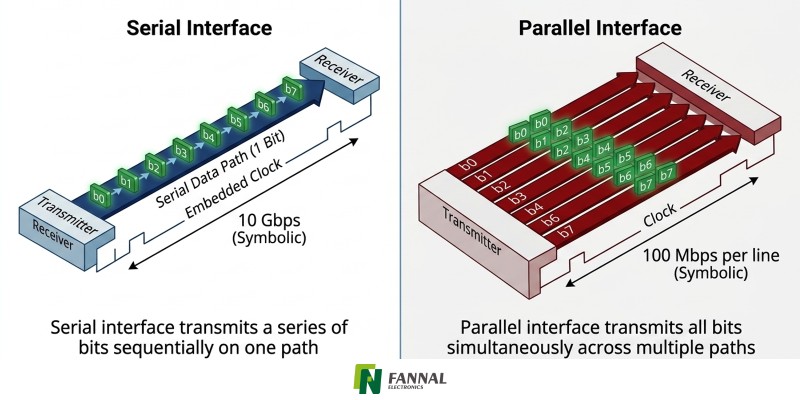

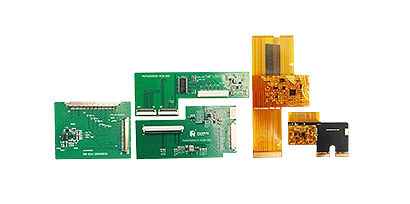

パラレル インターフェイスとシリアル インターフェイスの最も一般的な例は何ですか?<\/h2>

最新の電子機器は、周辺機器の接続に SPI、I2C、USB などのシリアル インターフェイスを利用していますが、低遅延の内部ディスプレイ リンクには、RGB TTL や 8080 バスなどのパラレル インターフェイスが依然として重要です。データ レートが増加するにつれて、MIPI DSI、LVDS、PCI Express などの高速シリアル プロトコルが、高解像度ビデオとデータのストレージ用に従来のパラレル バスに取って代わりました。<\/p>

実用インターフェース比較表<\/h3>

<\/colgroup>

インターフェース名<\/strong><\/p><\/td>	タイプ<\/strong><\/p><\/td>	データレート (標準)<\/strong><\/p><\/td>	配線の複雑さ<\/strong><\/p><\/td>	ベストユースケース<\/strong><\/p><\/td><\/tr>
I2C<\/strong><\/p><\/td>	シリアル<\/p><\/td>	100kbps～3.4Mbps<\/p><\/td>	最小限 (2 ワイヤー)<\/p><\/td>	センサー、タッチIC<\/p><\/td><\/tr>
SPI<\/strong><\/p><\/td>	シリアル<\/p><\/td>	10Mbps～100Mbps<\/p><\/td>	中程度 (4 ワイヤー)<\/p><\/td>	フラッシュメモリ、OLEDモジュール<\/p><\/td><\/tr>
UART<\/strong><\/p><\/td>	シリアル<\/p><\/td>	115.2kbps～5Mbps<\/p><\/td>	最小限 (2 ワイヤー)<\/p><\/td>	デバッグ、GSM/GPS モジュール<\/p><\/td><\/tr>
MIPI DSI<\/strong><\/p><\/td>	シリアル(高速)<\/p><\/td>	1Gbps～6Gbps以上<\/p><\/td>	高 (差動)<\/p><\/td>	高解像度モバイル/産業用ディスプレイ<\/a><\/p><\/td><\/tr>
LVDS<\/strong><\/p><\/td>	シリアル(差動)<\/p><\/td>	600Mbps～3Gbps<\/p><\/td>	適度<\/p><\/td>	長距離産業用LCD<\/p><\/td><\/tr>
RGB(TTL)<\/strong><\/p><\/td>	平行<\/p><\/td>	50MHz～150MHz<\/p><\/td>	非常に高い (24 ピン以上)<\/p><\/td>	中小型 HMI ディスプレイ<\/p><\/td><\/tr>
8080/6800<\/strong><\/p><\/td>	平行<\/p><\/td>	MCUによって異なります<\/p><\/td>	高 (8/16 ビット)<\/p><\/td>	低コストのウェアラブル/IoT<\/p><\/td><\/tr><\/tbody><\/table><\/div> <\/p> パラレル インターフェイスを使用する必要があるのはどのような場合ですか?<\/h2> 簡単なコントローラー通信、確定的なタイミング、または従来の MCU および LCD コントローラーとの互換性が必要な場合は、パラレル インターフェイスを使用します。産業用システムや 組み込みシステムでは依然として一般的です<\/a>.<\/p> 並列は次の場合に現実的な選択肢となります。<\/p> 組み込みボードに接続された RGB TFT ディスプレイ<\/p><\/li> 従来のプリンタまたはスキャナ システム<\/p><\/li> 短距離の内部ボード接続<\/p><\/li> 低ソフトウェアオーバーヘッドの表示タイミング制御<\/p><\/li><\/ul> <\/p> シリアル インターフェイスを使用する必要があるのはどのような場合ですか?<\/h2> PCB スペース、ケーブルの簡素さ、EMI の低減、または伝送距離の延長が重要な場合は、シリアル インターフェイスを使用します。最近のコンパクトな製品に最適です。<\/p> シリアルは一般的に次の目的で使用されます。<\/p> SPI小型TFTディスプレイ<\/p><\/li> I2Cセンサーとタッチコントローラー<\/p><\/li> UARTデバイス通信<\/p><\/li> LVDS産業用パネル<\/p><\/li> MIPI DSI ハンドヘルド ディスプレイ<\/p><\/li> 車載カメラとディスプレイリンク<\/p><\/li><\/ul> <\/p> ディスプレイにはどのインターフェイスが適していますか?<\/h2> 多くの場合、シリアルはコンパクトな最新のディスプレイに適していますが、パラレルは依然として特定の組み込み TFT モジュールに役立ちます<\/a>。答えは、ディスプレイのサイズ、コントローラーのサポート、および更新のニーズによって異なります。<\/p> 例えば：<\/p> <\/colgroup> 表示シナリオ<\/p><\/th> より良い選択<\/p><\/th><\/tr> 小型・低コストの2.4インチTFT<\/p><\/td> SPI<\/p><\/td><\/tr> MCUボードを備えた産業用7インチRGB TFT<\/p><\/td> パラレルRGB<\/p><\/td><\/tr> 高解像度ハンドヘルドパネル<\/p><\/td> MIPI DSI<\/p><\/td><\/tr> 長いケーブルの産業用モニター<\/p><\/td> LVDS<\/p><\/td><\/tr> シンプルなモノクロ操作パネル<\/p><\/td> SPI/I2C<\/p><\/td><\/tr><\/tbody><\/table><\/div> <\/p> パラレル インターフェイスでは EMI の問題がさらに発生しますか?<\/h2> はい、並列バスでは多くの回線が同時に切り替わるため、EMI リスクがさらに高まることがよくあります。トレースが増えると、スキュー、クロストーク、ノイズが発生する機会も増えます。<\/p> 周波数が高くなると、多くのデータ ラインにわたってタイミングを維持することが難しくなります。これが、多くの新しいシステムが差動シリアル規格に移行した理由の 1 つです。<\/p> <\/p> シリアルインターフェイスは常に低コストですか?<\/h2> 通常はそうですが、常にそうとは限りません。シリアルではピン、コネクタ、配線層が削減され、多くの場合システム コストが削減されます。<\/p> ただし、一部の高速シリアル規格では、専用のチップセット、インピーダンス制御、またはライセンスの考慮が必要です。総コストには、コントローラーの可用性、ファームウェアの労力、製造の複雑さを含める必要があります。<\/p> <\/p> パラレル インターフェイスとシリアル インターフェイスのどちらを選択するか?<\/h2> 帯域幅、PCB スペース、距離、EMI ターゲット、プロセッサーの互換性、および製品コストに基づいて選択してください。普遍的な勝者は存在しません。<\/p> このチェックリストを使用してください。<\/p> 既存MCUはRGBのみ対応 → 並列の方が楽かも<\/p><\/li> コンパクトな製品が必要 → シリアル優先<\/p><\/li> 高解像度のモバイルディスプレイが必要 → シリアル優先<\/p><\/li> 既知のコントローラを備えた簡単な産業用 HMI が必要 → 並列可能<\/p><\/li> 長いケーブル接続が必要 → シリアルが望ましい<\/p><\/li> コネクタのピン数を減らす必要がある → シリアルが好ましい<\/p><\/li><\/ul> <\/p> 結論<\/h2> パラレル インターフェイスとシリアル インターフェイス の実際の決定は<\/strong> 、システムの最適化です。 Parallel は、シンプルさとバス形式の直接移動を提供します。シリアルは、拡張性、よりクリーンなハードウェア設計、そして現代のエレクトロニクスにおける優位性を提供します。<\/p> ディスプレイおよびタッチ製品の場合、多くの産業用システムは依然としてパラレル RGB を使用していますが、新しい設計はますます SPI、LVDS、または MIPI ベースのシリアル ソリューションに移行しています。<\/p> <\/div><\/div> よくある質問<\/h1> Q1: I2C が UART と比較して「バス」と呼ばれるのはなぜですか?<\/strong> <\/p> A: I2C は、アドレス指定を使用して同じ 2 本のワイヤ上で複数のデバイスと通信するマルチポイント バスです。 UART は通常、2 つのデバイスのみ間のポイントツーポイント接続です。<\/p> Q2: 5 メートルのケーブルにパラレル インターフェイスを使用できますか?<\/strong> <\/p> A：お勧めしません。パラレル信号は、長距離では大量のクロストークと信号劣化の影響を受けます。 50cm を超える場合は、RS-485 や LVDS などのシリアル差動インターフェイスを使用する必要があります。<\/p> Q3: SPI は全二重ですか、それとも半二重ですか?<\/strong> <\/p> A: SPI は全二重インターフェイスです。つまり、データの送信 (MOSI) と受信 (MISO) を同時に行うことができ、多くのアプリケーションで半二重 I​​2C より高速になります。<\/p> Q4: シリアル インターフェイスの「差動信号」とは何ですか?<\/strong> <\/p> A: 2つの相補的な信号を使って情報を伝達する方式です。受信機は 2 本のワイヤ間の差を確認し、両方のワイヤに均等に影響を与える外部ノイズを効果的に打ち消します。<\/p> Q5: パラレル インターフェイスは消滅するのでしょうか?<\/strong> <\/p> A: その可能性は低いです。内部 CPU レジストリや特定の FPGA から SRAM へのリンクなどの超短距離アプリケーションでは、エンコード/デコードのオーバーヘッドのない並列アーキテクチャの生の帯域幅が依然として好まれます。<\/p>
