4.0 インチのタッチ スクリーンの最も一般的なインターフェイスは何ですか?

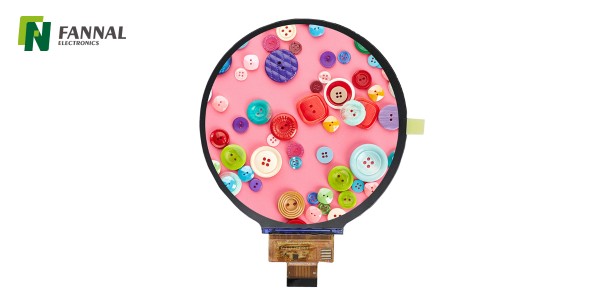

4.0 インチのタッチ ディスプレイを 選択する場合、多くの場合、エンジニアとバイヤーが最初に解決する必要がある技術的な質問の 1 つは、インターフェイスの互換性です。この画面サイズは、使用可能な表示領域と限られた設置スペースの間の実用的なバランスを提供するため、コンパクトな産業用機器、携帯機器、医療端末、スマート コントローラー、組み込みシステムで広く使用されています。

より多くの電力と筐体スペースを必要とする大型パネルとは異なり、 製品の寸法がすでに決まっている場合は、 サイズが確認されたら、次の重要な決定はディスプレイ インターフェイス ( 4.0 インチのタッチ ディスプレイが選択されることがよくあります。 SPI、RGB、MIPI DSI、LVDS 、および I2C や USBなどのタッチ通信オプション) になります。.

では、4.0 インチ タッチ ディスプレイの最も一般的なインターフェイスは何でしょうか?答えは、プロセッサ プラットフォーム、解像度要件、リフレッシュ速度、システム アーキテクチャによって異なります。ただし、ほとんどの産業および組み込みプロジェクトでは、いくつかのインターフェイス標準が他のインターフェイス標準よりもはるかに頻繁に登場します。

4.0 インチのタッチ ディスプレイが依然として人気があるのはなぜですか?

4.0 インチのタッチ スクリーン モジュールは、 ボタン、メニュー、ステータス データ、およびインタラクティブな UI 要素に十分な領域を提供しながら、多くのフロント パネルのデザインに適合するため、依然として一般的な選択肢です。特に次のような場合に適しています。

• ハンドヘルド産業用デバイス

• 携帯型医療機器

• アクセス制御端末

• コンパクトなHMIコントロールパネル

• スマートホームコントローラー

• 組み込み Linux または MCU ベースのシステム

これが、多くの購入者が 一般的な「タッチ スクリーン」だけではなく、特に彼らはすでに必要なサイズを把握しており、現在、インターフェイスのタイプ、輝度、タッチ技術、取り付け構造などの技術的オプションを比較しています。4.0 インチ タッチ ディスプレイを検索する理由です。

4.0 インチ タッチ ディスプレイの最も一般的なインターフェイスは何ですか?

唯一の普遍的な答えはありませんが、今日の市場で使用される最も一般的なインターフェイスは次のとおりです。

タッチ機能については、ほとんどの静電容量式タッチ パネルで次のものが使用されます。

4.0 インチ タッチ ディスプレイ用の SPI インターフェイス

SPI は 、STM32、ESP32、Arduino クラスのプラットフォームなどのマイクロコントローラーで使用されるコンパクトな 4.0 インチ ディスプレイの最も一般的なインターフェイスの 1 つです。

SPIが人気の理由

• 必要なピンの数が少なくなる

• PCB の複雑さの軽減

• システムコストの削減

• ファームウェアの統合が簡単

最適な用途

• 手持ち工具

• バッテリー駆動のデバイス

• シンプルなGUIシステム

• エントリーレベルの HMI

制限

解像度が高い場合やアニメーションが複雑な場合、SPI 帯域幅がボトルネックになる場合があります。

4.0 インチ産業用ディスプレイ用の RGB インターフェイス

産業用RGB インターフェイスが 4.0 インチ TFT タッチ ディスプレイ 、特に 480×480 や 800×480 などの解像度では、 主流の選択肢と考えられています。

RGB が一般的な理由

• 継続的なリアルタイム更新

• スムーズな UI パフォーマンス

• 幅広い MCU/SoC サポート

• 成熟した産業導入

最適な用途

• コントロールパネル

• 工場設備

• 医療端末

• 組み込み HMI

多くの OEM プロジェクトでは、RGB がコストとパフォーマンスの最適なバランスを提供します。

高性能 4.0 インチディスプレイ用 MIPI DSI

システムが Rockchip、NXP、Allwinner、Qualcomm プラットフォームなどの Linux ベースのプロセッサを使用している場合、 MIPI DSI が ますます一般的になります。

利点

• 高帯域幅

• 細いケーブル設計

• 高解像度 IPS パネルのサポートの向上

• 現代のエコシステム

最適な用途

• スマート端末

• Android デバイス

• IoTゲートウェイ

• プレミアムUI製品

タッチパネルインターフェースについてはどうですか？

4.0 インチの タッチ ディスプレイ には 2 つのシステムが含まれています。

1. ディスプレイパネルインターフェース

2. タッチコントローラーインターフェース

ほとんどの投影型静電容量式タッチ スクリーンは I2Cを使用しますが、一部の USB ベースのシステムは USB HID タッチ コントローラーを使用します。

つまり、モジュールは次のとおりである可能性があります。

• RGB 経由の表示 + I2C 経由のタッチ

• SPI経由の表示 + I2C経由のタッチ

• MIPI 経由のディスプレイ + USB 経由のタッチ

これはシステム設計時に重要です。

4.0 インチ タッチ ディスプレイに適切なインターフェイスを選択するには?

プロセッサーと製品の目標に基づいて選択してください。

MCU を使用する場合:

SPI または RGB を選択します

Linux SoC を使用している場合:

MIPI DSI を選択してください

ケーブル距離が長い場合:

LVDS を選択してください

最低コストが重要な場合:

SPI を選択してください

UI の滑らかさが重要な場合:

RGB または MIPI を選択します

4.0 インチ タッチ ディスプレイの一般的なアプリケーション

コンパクトなサイズと実用的な使いやすさを兼ね備えたサイズなので、以下の用途に幅広く使用されています。

• ポータブル分析装置

• 産業用ハンディターミナル

• アクセス制御システム

• スマートサーモスタット

• 医療用携帯機器

• 小型車両制御システム

• プレミアム UI を備えた家電製品

4.0 インチのタッチ ディスプレイはカスタマイズできますか?

はい。多くの OEM バイヤーは次のことを要求します。

• カスタムの明るさ (太陽光でも読み取り可能)

• オプティカルボンディング

• 広い温度範囲

• カスタム FPC ケーブル長

• インターフェース変換ボード

• カバーガラスのブランディング

• グローブ/ウェットタッチのサポート

これは、産業プロジェクトや医療プロジェクトで特に一般的です。

最終的な答え: 最も一般的なインターフェイスは何ですか?

ほとんどの 4.0 インチ タッチ ディスプレイ プロジェクトの場合:

• SPI は単純な MCU システムでは一般的です

• 産業用 HMI システムでは RGBが一般的です

• MIPI DSI は高度な組み込みプラットフォームで一般的です

• I2C は最も一般的なタッチ インターフェイスです

したがって、「最も一般的なインターフェイス」はプロセッサ プラットフォームによって異なりますが、産業用アプリケーションでは依然として RGB + I2C が 最も一般的な組み合わせの 1 つです。
