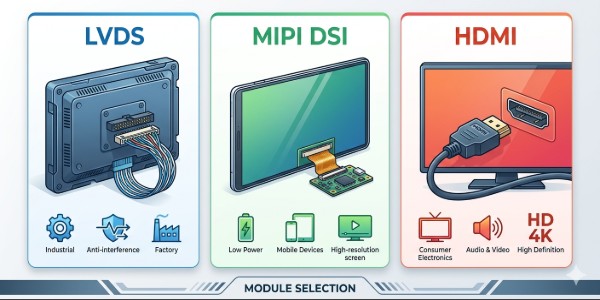

TFT モジュールに最適なインターフェイスの選択: LVDS、MIPI DSI、それとも HDMI?

組み込みデバイス用に調達したことがある場合は TFT ディスプレイを 、パネル自体は半分にすぎないことをすでにご存知でしょう。選択したインターフェイス (LVDS、MIPI DSI、または HDMI) によって、設計が安定しているか、統合が容易か、コスト効率が高く、将来のモデルに拡張可能かどうかが決まります。紙の上ではディスプレイが完璧に見えても、インターフェイスが実際の製品の制約と一致しないため、システムはノイズ、ケーブル長の制限、コントローラーの予期せぬ複雑さ、または起動の遅さに苦労するプロジェクトを見てきました。

Fannal Display では、医療機器や産業用 HMI からスマート アプライアンスやハンドヘルド機器に至るまで、あらゆるものを構築するお客様と協力しています。私たちの経験では、「最適なインターフェイス」が普遍的な答えになることは決してありません。それは、プロセッサ プラットフォーム、解像度/フレーム レートの目標、配線の長さ、EMI 環境、機械的レイアウト、および長期的な供給戦略によって異なります。幸いなことに、各インターフェイスの長所とトレードオフを理解すると、選択がはるかに簡単になります。

簡単な概要: これらのインターフェイスとは何ですか

比較する前に、3 つのインターフェイスを簡単な言葉で説明すると役に立ちます。

• LVDS (低電圧差動信号) : 差動ペアを介してピクセル データを送信する、長年確立されている組み込みディスプレイ インターフェイス。でよく使用されます 産業用および長いケーブルの内部ディスプレイ接続 。

• MIPI DSI (Mobile Industry Processor Interface – Display Serial Interface) : スマートフォン、タブレット、および多くの組み込み SoC で一般的な最新の高速シリアル インターフェイス。コンパクトなデバイスと低電力向けに最適化されています。

• HDMI (High-Definition Multimedia Interface) :外部ディスプレイとプラグアンドプレイの相互運用性のために設計された、コンシューマー/AV を中心としたインターフェイス。便利ですが、組み込み内部モジュールの場合、コスト、電力、コネクタのサイズが大きくなることがよくあります。

最も重要な質問から始めましょう。システム アーキテクチャは何ですか?

実際には、プロセッサ プラットフォームによって、ディスプレイの仕様書よりも選択肢が狭まることがよくあります。

組み込み SoC を使用している場合

多くの組み込み SoC (特にモバイル クラスまたはアプリケーション プロセッサ) は、MIPI DSI を自然にサポートし、ブリッジを介して LVDS をサポートする場合もあります。

産業用PCまたはSBCを使用している場合

産業用 PC や多くの SBC は HDMI を簡単に出力することが多く、LVDS には特定のボードや変換が必要な場合があります。

FPGA またはカスタム コントローラーを使用している場合

設計アプローチに応じて、直接タイミング制御に LVDS を使用することも、HDMI レシーバー/ブリッジを使用することもできます。

実際的なポイント: 最初にパネルを選択し、インターフェイスが後で機能することを「期待」しないでください。ホスト プラットフォームとシステム配線の現実に一致するインターフェイスを選択し、適合する TFT モジュールを選択します。

LVDS: 最適な場合

多くの組み込みプロジェクトが依然として LVDS を選択する理由

LVDS は成熟していて安定しており、ディスプレイ コントローラー エコシステムで一般的にサポートされているため、組み込みデバイスや産業用デバイスで人気があります。

LVDS は、以下が必要な場合に強力な選択肢になります。

• 実用的なケーブル長による堅牢な内部ディスプレイ接続

• 産業環境における優れた耐ノイズ性

• 多くの組み込みディスプレイ コントローラー ボードに簡単に統合

• 中解像度から高解像度のモジュール向けの実証済みのパス

LVDS の利点 (現実世界)

• 優れた EMI 性能
  差動信号は、産業用キャビネット、モーター駆動システム、パワー エレクトロニクス環境で重要となる一般的なノイズの除去に役立ちます。

• 実用的なケーブル長
  多くの高速シングルエンド信号と比較して、LVDS は、特に適切なケーブルとアースを使用した場合、内部ハーネスの距離に対してより寛容です。

• 成熟したエコシステムLVDS は
  産業用 HMI、計装、 組み込み画面で長年 使用されてきたため、デバッグ リソースと統合手法が十分に確立されています。

計画すべき LVDS の制限事項

• コンパクトなデバイスでは、ピン数とケーブルの大きさが問題になる可能性があります。

• 実装によっては MIPI DSI よりも高い電力。

• 最新のプロセッサーの中にはネイティブ LVDS を公開していないものもあり、ブリッジが必要になる場合があります。

MIPI DSI: コンパクトでモダンな選択肢

MIPI DSI がモバイルおよび多くの新しい組み込み設計を支配する理由

MIPI DSI は、少ないピンと低電力で高帯域幅を実現するように設計されています。デバイスがコンパクトで、バッテリー駆動であるか、最新の SoC を使用している場合、多くの場合、MIPI DSI が最も自然なインターフェイスになります。

MIPI DSI は、以下が必要な場合に強力な選択肢となります。

• コンパクトな ケーブル配線と少ないピン数

• 効率的な電力動作

• モバイルクラスプロセッサとの互換性

• より小さなフォームで高解像度を実現ファクター

MIPI DSI の利点 (現実世界)

• 少ないピン数と柔軟な帯域幅
  レーンは、大型のハーネスを必要とせずに帯域幅を拡張します。

• コンパクトなレイアウトに最適
  短い内部フレックス ケーブルと緊密なメカニカル スタックが MIPI DSI の真価を発揮します。

• 電力に敏感な製品に適しています
  多くの製品は電力効率を優先しており、MIPI はそれを念頭に置いて構築されています。

計画すべき MIPI DSI の制限事項

• 実用的なケーブル距離が短い
  MIPI DSI は、通常、短い内部接続に最適です。長時間の実行は困難になる可能性があり、慎重なレイアウトとシールドが必要になる場合があります。

• より高い統合感度
  信号の完全性は、PCB レイアウト、インピーダンス制御、およびコネクタの品質に大きく依存します。

• ドライバーと起動の複雑さ
  MIPI DSI パネルでは、多くの場合、正しい初期化シーケンス、タイミング、構成パラメーターが必要です。

HDMI: 統合は簡単ですが、必ずしも組み込みが最良の選択肢であるとは限りません

HDMIが魅力的な理由

HDMI は広くサポートされており、ホスト デバイスから「そのまま動作」することが多いため便利です。

HDMI は、次のような場合に強力な選択肢となります。

• プラグアンドプレイの互換性

• 外部モニターのような動作

• PC または SBC を使用した高速プロトタイピング

• あらゆる内部組み込みインターフェースと比較して長距離ケーブル配線

HDMI の利点 (現実世界)

• ユニバーサル エコシステム
  多くのプロセッサ、SBC、PC は追加の作業なしで HDMI を出力します。

• 迅速なプロトタイピングと検証
  HDMI を使用すると、特に UI パフォーマンスやビデオ コンテンツを検証する場合、初期段階のテストが容易になります。

• 標準コネクタと既知のケーブル
  一部の製品設計では、標準 HDMI 部品を使用すると物流が簡素化されます。

計画すべき HDMI の制限

• コネクタのサイズと機械的制約
  HDMI コネクタは MIPI フレックス ソリューションよりも大きいです。

• 電力と変換のオーバーヘッド
  HDMI には追加の回路が必要になる場合があり、内蔵ディスプレイの BOM コストが増加する可能性があります。

• 密閉された産業用デバイスには必ずしも理想的とは限りません
  外部スタイルのコネクタは、密閉性と信頼性の課題を追加する可能性があります。

比較表: TFT ディスプレイの LVDS vs MIPI DSI vs HDMI

選択方法: 段階的な決定チェックリスト

ステップ 1: ホスト出力を確認する

• あなたのボードにはネイティブMIPI DSI が搭載されていますか?

• LVDS 出力はありますか、それともブリッジ経由のみですか?

• HDMI はすでに利用可能で安定していますか?

ホストが 1 つのインターフェイスを自然にサポートしている場合、多くの場合、それが最良の出発点になります。

ステップ 2: ケーブルの長さと機械的レイアウトを定義する

• ディスプレイがメインボード (フレックスが短い) に近い場合、MIPI DSI は多くの場合優れています。

• ディスプレイがキャビネットや大きな筐体内でより遠くにある場合は、LVDS の方が寛容である可能性があります。

• システム アーキテクチャが PC/SBC に似ている場合 、または標準のケーブル接続が必要な場合は、 HDMI が 最も簡単かもしれません。

ステップ 3: EMI と環境を考慮する

モーター、リレー、大電流スイッチングを使用する産業環境では、堅牢な信号伝達と慎重な接地が必要です。

LVDS は 多くの場合、騒がしいキャビネットでは快適な選択ですが、 MIPI DSI は より強力なレイアウト規律を必要とします。

ステップ 4: 解像度と更新のニーズを一致させる

3 つすべてが一般的な解像度をサポートできますが、実際の「最良」はプラットフォーム、レーン数 (MIPI)、および利用可能な帯域幅によって異なります。

ステップ 5: 立ち上げとソフトウェアのワークロードを計画する

• パネルの初期化で面倒な作業を最小限に抑えたい場合は、HD MI が最も簡単です。

• 組み込み Linux/Android とドライバーの準備ができている場合、MIPI DSI は非常に効率的です。

• LVDS は通常は安定していますが、コントローラーの調整とタイミングパラメーターが必要になる場合があります。

ステップ 6: 長期的な調達とサービスについて考える

実稼働プロジェクトの場合、信頼性には次のものが含まれます。

• コネクタの安定供給

• 一貫したパネルの可用性

• 標準化されたハーネス

• 現場での交換が容易

現場でのサービスが容易であるという理由だけで、LVDS が勝てる場合もあります。

結論

TFT ディスプレイ モジュールに最適なインターフェイスを選択するには、プラットフォームと実際の設置条件に適合するインターフェイスを選択する必要があります。 LVDS は、多くの場合、実用的な内部ハーネスとして信頼性の高い産業用主力製品です。 MIPI DSI は、少ないピン数と効率を優先するコンパクトで最新の組み込みデバイスに最適です。 HDMI は、特に PC または SBC ベースのシステムとのユニバーサルな互換性と迅速なプロトタイピングに優れています。 「最良の」選択とは、製品の統合リスクを最小限に抑えながら安定したパフォーマンスを提供するものです。

TFT モジュール オプションとインターフェイス マッチング サポートの詳細については、 www.fannaldisplay.comにアクセスして 詳細情報を入手するか、当社のチームにお問い合わせください。

よくある質問

1) 組み込み機器のコンパクト TFT ディスプレイにはどのインターフェースが最適ですか?

最新の SoC を備えた多くのコンパクトな設計では、 少ないピン数と効率的な統合で高帯域幅をサポートする MIPI DSI が強力な選択肢となります。

2) LVDS は産業用 TFT モジュール プロジェクトにとって依然として優れた選択肢ですか?

はい。 LVDS は 成熟しており、安定しており、多くの場合、実際の内部ケーブル長に対してより寛容であるため、産業システムで広く使用され続けています。

3) TFT モジュールに HDMI を選択するのはどのような場合ですか?

SBC/PC スタイルのホストを使用する場合、プラグ アンド プレイ動作が必要な場合、または迅速なプロトタイピングと検証が必要な場合は、HDMI が最適であることがよくあります。

4) インターフェイス選択後に TFT モジュールの動作が不安定になる原因は何ですか?

一般的な原因には、ケーブルの長さや配線による信号の整合性の低下、誤った初期化/タイミング (特に MIPI DSI の場合)、不適切な接地/EMI 制御などが含まれます。
