I²C インターフェースを備えた 11.6 インチ タッチ パネル 手袋と水に対応したタッチ

アプリケーション – 過酷な環境での産業用タッチ インターフェイス

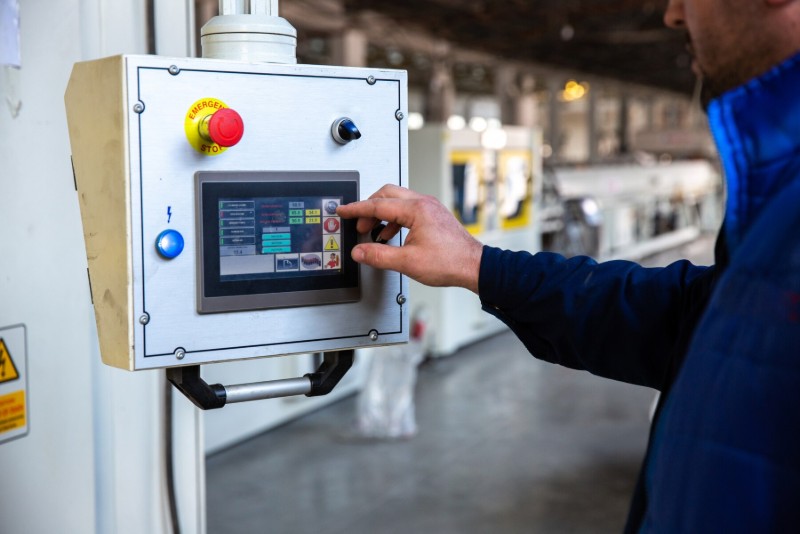

屋外制御パネル、 医療機器, 、工場端末オペレーターは手袋を着用している可能性があり、表面に湿気が存在し、周囲の機器からの電気ノイズがタッチ性能を妨げる可能性があります。などの産業環境では、多くの場合、タッチ インターフェイスは困難な条件下で動作する必要があります。

ある 産業用制御プロジェクトでは、顧客は半屋外条件で使用されるデバイスに信頼性の高いタッチ インターフェイスを必要としていました。一般的なタッチパネルは軍手を着用すると反応が不安定になったり、表面に水滴があると誤入力が発生したりしました。

FANNAL は 、最適化されたコントローラー調整を備えた 11.6 インチの静電容量式タッチ パネルを提供し、手袋をしたままでも安定したタッチ応答を可能にし、水による意図しない入力の拒否を改善しました。

このパネルは I²C インターフェイスを介して統合されているため、一貫したマルチタッチ パフォーマンスを維持しながら、顧客の組み込み制御システムとの直接接続が可能になります。

その結果、お客様は次のことを達成しました。

• 手袋を使用した場合でも信頼性の高いタッチ操作が可能

• 水や湿気による誤タッチの軽減

• 電気ノイズの多い産業環境でも安定したパフォーマンスを発揮

このソリューションは、タッチの精度と信頼性が日常の操作にとって重要である 産業用制御システム、屋外端末、および機器インターフェイスに適しています。

カスタム工業用静電容量式タッチパネル

産業および半屋外アプリケーションにおける多様な統合ニーズを満たすために、FANNAL はこの 11.6 インチ タッチ パネルに広範なカスタマイズ オプションを提供し、互換性、耐久性、最適化されたパフォーマンスを保証します。

カスタムタッチセンサー

• 利用可能なサイズ: 最大 65'

• 構造オプション: G+G、G+F+F (産業および自動車用途向け)

• タッチ機能: マルチタッチ、グローブタッチ、耐水操作、パッシブペン、ジェスチャー&パームリジェクション

• 動作温度:

  • 工業用: –20°C ～ +70°C

  • 自動車: –30°C ～ +85°C

タッチコントローラー(IC)

• 社内ファームウェアチューニング: グローブタッチと水分の除去を最適化

• 信頼できる IC パートナー: Microchip、EETI、ILITEK、GOODiX、FocalTech、Cypress

• 高い信頼性: 耐干渉設計と長期安定性

• EMC 設計: EMI/RFI および工業規格を満たすための完全な電磁適合性エンジニアリング

カバーレンズ

• 材質オプション: ガラス (0.55 ～ 10mm)、PMMA (0.5 ～ 3.0mm)、PC (0.1 ～ 1.0mm)

• カスタム設計オプション: CNC 加工、熱間曲げ、2.5D / 3D 成形、セラミック印刷、PMMA 統合

• 表面処理: AG / AR / AF、オプションの抗菌または防爆コーティング

オプティカルボンディング （オプション）

インターフェースと統合

• インターフェイス オプション: I²C (標準)、またはシステム互換性のために USB / SPI に適応可能

• FPC およびコネクタのカスタマイズ: シームレスな統合のためのカスタマイズされた形状、長さ、ピン定義

• システムレベルのサポート: 安定したマルチタッチパフォーマンスのためのEMIシールドと信号の最適化

FANNALについて

2011 年に設立された FANNALは、 カスタム タッチ ディスプレイ ソリューション のスペシャリストであり、高品質の製品とエンジニアリング サポートを世界中に提供しています。当社はを設計および製造し 社内カスタム LCD、PCAP タッチスクリーン、光学接着ソリューション、産業、自動車、屋外、医療、その他の要求の厳しいアプリケーションに対応しています。

当社のエンジニアリングの強み

• エンドツーエンドの社内機能: ディスプレイ パネルやタッチ センサーからバックライト システム、ドライバー ボード、光学ボンディングに至るまで、FANNAL はすべての段階を内部で管理し、 システム レベルの信頼性を確保します。.

• カスタマイズの専門知識:当社は 、パネル サイズ、インターフェイス、タッチ パフォーマンス、カバー レンズ、オプティカル ボンディング、およびファームウェア に合わせたソリューションを提供し、さまざまなアプリケーションへのシームレスな統合を可能にします。

• 産業および自動車の信頼性:当社の製品は 、温度変動、湿気、ほこり、機械的ストレス に耐えるように設計されており、過酷な環境でも一貫したパフォーマンスを保証します。

• 信頼できるパートナーと標準規格: 大手パネルメーカーおよびICサプライヤーとのコラボレーションにより、安定した供給と最先端のテクノロジーが保証されます。 FANNAL は ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 の認証を取得しており、当社の製品は REACH および RoHS に準拠しています。.

お客様が FANNAL を選ぶ理由

• ワンストップ ソリューション: 設計、試作、量産をカバーする完全な社内プロセス

• SECOによる財政的支援: 長期的な安定と成長を確保

• グローバル サポート: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなどの現地オフィスがタイムリーなエンジニアリングおよび技術支援を提供します。

• エンジニアリング主導の信頼性: 長期的な安定性と高性能ソリューションに重点を置き、顧客が 世界的に製品を差別化できるよう支援します。

FANNAL は、 高度なエンジニアリング、完全なカスタマイズ、産業グレードの信頼性を組み合わせて 、革新的で高性能のタッチ ディスプレイ ソリューションを市場に投入するエンジニアや製品設計者をサポートします。

FAQ – 11.6インチ産業用静電容量式タッチパネル

1. このタッチパネルは、濡れた状態や手袋をした状態での操作でも安定した性能を維持するにはどうすればよいですか?

FANNAL は、 コントローラーの調整とファームウェアの最適化を提供し 、オペレーターが手袋を着用している場合や表面に水が存在する場合でも、正確なタッチ検出を維持します。信号フィルタリングと干渉防止設計により、困難な条件下でも一貫したパフォーマンスが保証されます。

2. システム統合時のサポートはどのようなものがありますか?

FANNAL は、 開発中のリスクを軽減し、組み込みシステムとのスムーズな接続を確保するために、 プロトタイプのテスト、インターフェイスの検証、統合ガイダンスのエンジニアリング支援を提供します。

3. カスタム エンクロージャ用にタッチ パネルのレイアウトを変更できますか?

はい。機械的統合をカスタマイズできます。 製品の筐体や設置要件に合わせて、外形寸法、取り付け構造、FPC 配線などの

4. 産業環境における長期信頼性はどのように確保されますか?

このパネルは、 設計時に EMC/EMI を考慮して、FANNAL は長期的なパフォーマンス検証をサポートし、メンテナンスと耐久性テストに関するガイダンスを提供できます。温度変化、湿度、ほこり、振動に耐えられるように設計されています。
