ディスプレイ シリアル インターフェイス: SPI vs LVDS vs MIPI vs eDP

ディスプレイシリアルインターフェイスとは何ですか?

ディスプレイ シリアル インターフェイスは 、MCU、SoC、産業用 PC などのホスト システムからディスプレイ パネルに画像データを送信する方法を定義します。
インターフェイスの選択は、解像度やパネル サイズだけに焦点を当てるのではなく、 信号の完全性、システム コスト、消費電力、拡張性、および長期的な信頼性に直接影響します。.

最新のディスプレイ システムでは、次の 4 つのシリアル インターフェイスが最もよく議論されます。

• spi

• LVDS

• MIPI DSI

• edp

各インターフェイスは、異なるシステム アーキテクチャと使用シナリオ向けに設計されています。それらの違いを理解することは、特ににおいて、設計を適切に決定するために不可欠です。 産業用 および 組み込みアプリケーション.

SPI: シンプルなディスプレイ用の低速イン​​ターフェイス

SPI (シリアル ペリフェラル インターフェイス) は最も単純なディスプレイ インターフェイスの 1 つであり、通常はマイクロコントローラー ベースのシステムで使用されます。

高速ディスプレイ インターフェイスとは異なり、SPI は高解像度でフルフレーム ビデオをストリーミングするように設計されていません。代わりに、次の目的でよく使用されます。

• 小型LCDまたはOLEDモジュール

• セグメント表示または文字表示

• リフレッシュ要件が低いシンプルなグラフィカル インターフェイス

SPIの主な特徴

• 非常に低い帯域幅

• 伝送距離が短い

• ハードウェアの複雑さは最小限に抑えられる

• システムコストが低い

SPI は次の場合に適しています。

• ディスプレイの解像度が低い

• 更新速度は重要ではありません

• システムのシンプルさとコストが最優先

SPI はとして捉えるのが最適です。 、最新の高解像度ディスプレイ用のソリューションではなく、制御指向のインターフェイス

LVDS: 産業用ディスプレイ用の成熟したインターフェイス

LVDS (低電圧差動信号伝送) は、 長年にわたって産業用および商業用ディスプレイ システムの基礎となってきました。

差動ペアを介して信頼性の高い高速データ伝送を 提供するように設計されており、電気的にノイズの多い環境に最適です。

LVDS が依然として広く使用されている理由

• 強力なEMI耐性

• より長いケーブル長のサポート

• 安定して確立されたエコシステム

• 優れた長期可用性

産業用 HMI システムでは、LVDS は一般的に次の用途に使用されます。

• コントロールパネル

• FA機器

• 医療および診断用ディスプレイ

• 屋外または過酷な環境のシステム

システムコストの観点から見ると、LVDS には次のものが必要になることがよくあります。

• 信号車線の増加

• 大型コネクタ

• 太いケーブルまたはシールドされたケーブル

このため、一部の新しいインターフェイスと比較して、LVDS のコストが高くなります システム レベルで 。しかし、その予測可能性と堅牢性により、ライフサイクルの長い工業製品での使用が正当化され続けています。

MIPI DSI: SoC 統合用に最適化された高速インターフェイス

MIPI DSI (ディスプレイ シリアル インターフェイス) は、もともとコンパクトな設計と電力効率が重要なモバイルおよび組み込みデバイス向けに開発されました。

LVDS とは異なり、MIPI DSI は以下を重視します。

• 少ないレーンでの高帯域幅

• 非常に低い消費電力

• SoC ディスプレイ コントローラーとの緊密な統合

主要な設計の特徴

• 伝送距離が短い

• 最小限のケーブル配線

• 高いデータ効率

• SoC サポートへの強い依存性

MIPI DSI は一般的に次の用途で使用されます。

• スマートフォンとタブレット

• 組み込み Linux または Android システム

• コンパクトな密閉型ハードウェア設計

MIPI DSI は物理的な BOM コストを削減できますが、 特に産業環境では、ドライバーの互換性、タイミング構成、SoC の依存関係はすべて慎重に管理する必要があります。統合および開発コストが高くなることがよくあります。

MIPI DSI は、柔軟性と距離を引き換えに、効率と統合を実現します。

eDP: 高解像度ディスプレイ用のスケーラブルなインターフェイス

eDP (Embedded DisplayPort) は DisplayPort 標準から派生したもので、産業用 PC、SBC、および高解像度の組み込みシステムでますます普及しています。

LVDS や MIPI と比較して、eDP は以下を提供します。

• より高い帯域幅のスケーラビリティ

• 高解像度のための信号ペアの数が少ない

• 成熟して標準化されたエコシステム

典型的な使用例

• 産業用PC

• シングルボードコンピュータ

• 医療および画像システム

• 高解像度の HMI とサイネージ

同じ解像度では、多くの場合、eDP は MIPI DSI よりも システム全体のコストが低くなります。その理由は次のとおりです。

• 多くのプロセッサでのネイティブ サポート

• ブリッジICの必要性の削減

• 簡素化されたルーティングと検証

中解像度から高解像度のディスプレイの場合、多くの場合、eDP が最もコスト効率が高く、スケーラブルなインターフェイス オプションになります。

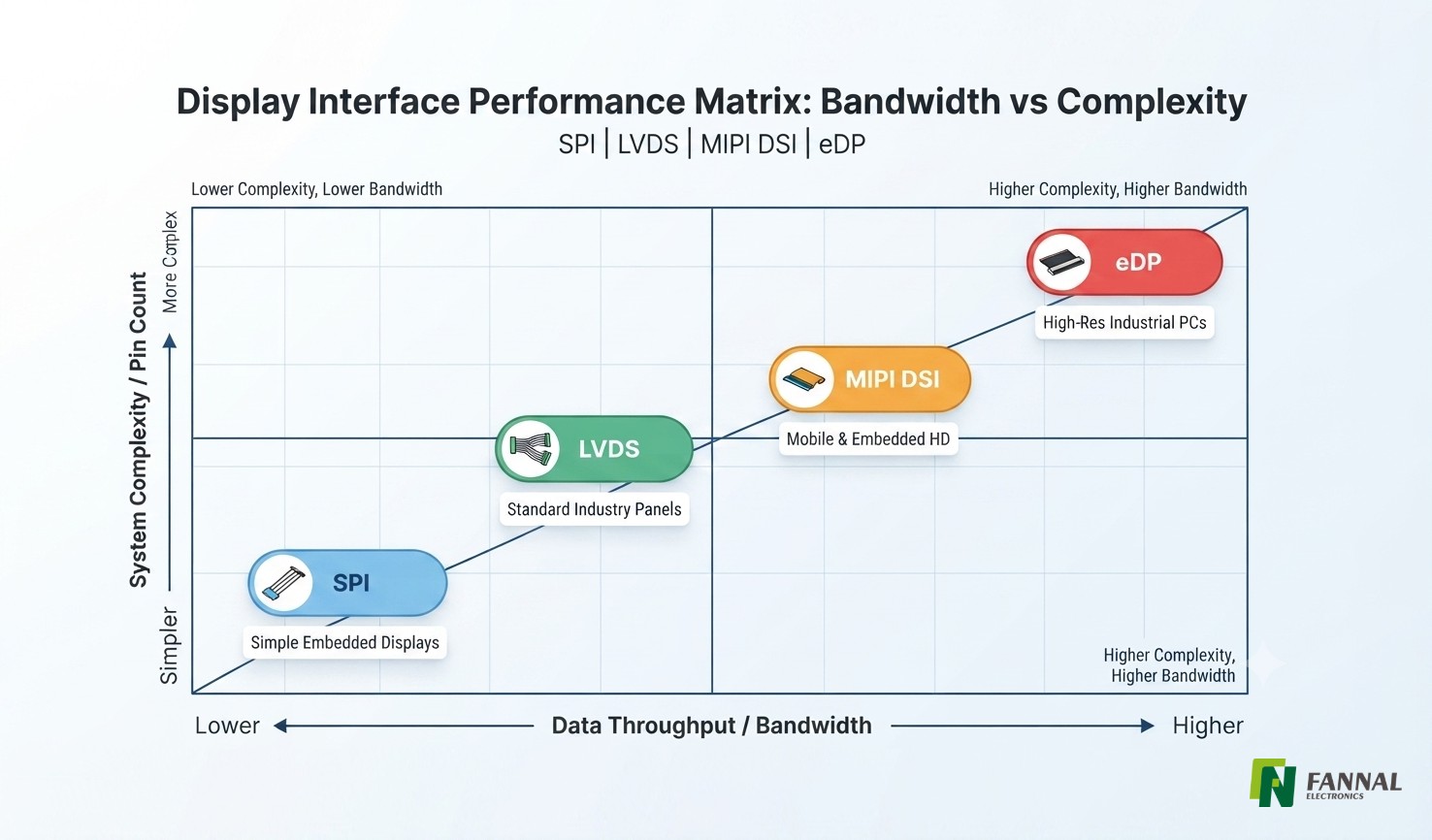

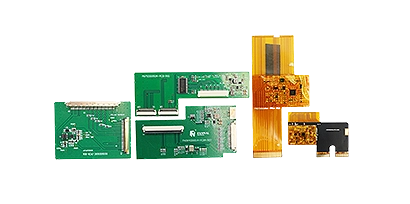

SPI 対 LVDS 対 MIPI 対 eDP: 主な違い

同様の解像度での一般的な比較

実際のシステムのコストと実現可能性は、プロセッサのサポートと製品のライフサイクル要件に大きく依存します。

適切なディスプレイ シリアル インターフェイスの選択

普遍的な「最適な」ディスプレイ シリアル インターフェイスはありません。正しい選択は、 ディスプレイ パネルだけでなく、システム アーキテクチャ全体によって決まります。

一般的な選択ガイドライン

• SPI : シンプルな表示要件を持つ MCU ベースのシステムに最適

• LVDS : 長いケーブルと高い安定性を必要とする産業環境に最適

• MIPI DSI : 電力とスペースの制約が厳しいコンパクトな SoC ベースの設計に適しています

• eDP : 高解像度および PC ベースまたはスケーラブルなプラットフォームに推奨

インターフェイスの選択は、設計段階の早い段階で最終決定する必要があります。後期段階での変更は、多くの場合、コスト、開発時間、システム リスクを増加させます。

結論

ディスプレイのシリアル インターフェイスは、パフォーマンスのみで競合する互換性のあるテクノロジではありません。 各インターフェイスはSPI、LVDS、MIPI DSI、および eDP の、特定のシステム レベルの問題を解決するように設計されています。

新しいインターフェースは効率や帯域幅の利点を提供する可能性がありますが、LVDS のような成熟したテクノロジーは、その信頼性と長期安定性により、産業用ディスプレイにおいて重要な役割を果たし続けています。同様に、eDP は高解像度システム向けのコスト効率の高いソリューションとして浮上していますが、緊密に統合された組み込み設計では MIPI DSI が依然として主流です。

各ディスプレイ シリアル インターフェイスの理解することで 設計意図とトレードオフを 、エンジニアやシステム設計者は情報に基づいた意思決定を行うことができ、長期的な信頼性を確保しながら不必要なコストを回避できます。

よくある質問

1. 高解像度の産業用ディスプレイに SPI を使用できますか?
いいえ、SPI は帯域幅が制限されているため、小型または低解像度のディスプレイに適しています。高解像度または高速リフレッシュ要件を持つ産業用パネルの場合は、LVDS、MIPI DSI、または eDP が推奨されます。

2. 一部の産業システムでは依然として MIPI や eDP の代わりに LVDS が使用されているのはなぜですか?
LVDS は、より長いケーブル、強力な EMI 耐性、安定した長期可用性をサポートします。これらの要因により、他のインターフェイスがより高い帯域幅を提供する場合でも、過酷な産業環境に対する信頼性が高まります。

3. MIPI と eDP のどちらを選択する場合、どのような要素を考慮する必要がありますか?
帯域幅の要件、ケーブルの長さ、プロセッサ/SoC のサポート、システム統合の取り組み、および長期的なライフサイクルを考慮する必要があります。 MIPI DSI はコンパクトな SoC ベースの設計向けに最適化されており、eDP は成熟したエコシステムのサポートにより高解像度に拡張可能です。

4. インターフェースの選択はシステムコストにどのような影響を与えますか?
システムのコストは、パネルだけでなく、コネクタ、ケーブル、ブリッジ IC、統合作業にも依存します。 LVDS は通常、ケーブル配線や EMI 予防策のためシステム レベルのコストが高くなりますが、MIPI では追加の統合コストが発生する可能性があり、高解像度の組み込み/産業用ディスプレイでは eDP の方がコスト効率が高いことがよくあります。

5. 1 つのインターフェイスをすべての種類の産業用ディスプレイに使用できますか?
いいえ。各インターフェイスには設計上のトレードオフがあります。小型ディスプレイ用の SPI、長距離および過酷な環境用の LVDS、SoC 組み込みシステム用の MIPI、高解像度の PC ベースまたは SBC プラットフォーム用の eDP です。正しい選択は、パネルだけでなくシステム全体のアーキテクチャによって決まります。
