TFT ディスプレイと IPS LCD: IPC の主な違い

IPS は特殊なタイプの TFT LCD テクノロジです。つまり、IPS は競合する代替品ではなく、サブセットおよびそのカテゴリです。すべての IPS スクリーンは TFT ディスプレイですが、 IPS (面内スイッチング) は、 液晶を水平に配置することで標準的な TFT 構造を特に改良し、優れた色精度と 178° の広い視野角を提供します。産業用 PC (IPC) アプリケーションの場合、IPS タイプの TFT ディスプレイを選択すると、一貫した視覚パフォーマンスが保証され、極端な角度での「画像洗浄」がなくなります。

TFT LCD: アクティブ マトリクスの基礎

TFT はの略で、 薄膜トランジスタ.
最新の LCD パネルで使用されているアクティブ マトリックス アドレッシング方式を指します。

各ピクセルは独自のトランジスタによって制御されます。このトランジスタは液晶セルに印加される電圧を調整し、バックライト システムからの光の透過を制御します。

実際的には、TFT テクノロジーにより次のことが可能になります。

• より高速なピクセル切り替え

• より高い解像度

• 安定した画像レンダリング

• 拡張可能なパネルサイズ

ほとんどすべての最新の産業用 LCD モジュールは、 TN、IPS、VA を問わず 、TFT アクティブ マトリックス アーキテクチャに基づいています。

したがって、本当の比較は「TFT 対 IPS」ではありません。通常、
TN 型 TFT と IPS 型 TFT の違い です。.

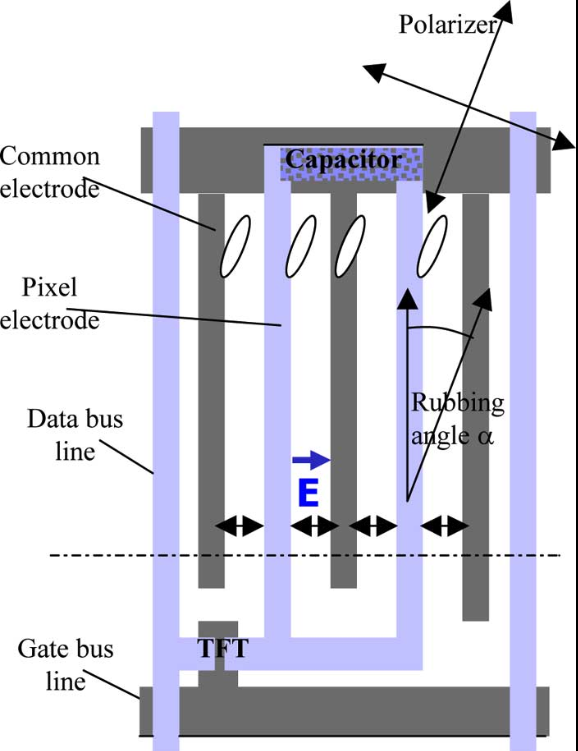

IPS LCD: 特殊な液晶配向モード

IPS は略です In-Plane Switching の.

違いは、電圧を印加したときの液晶分子の回転の仕方にあります。

TN (Twisted Nematic) パネルでは、結晶が垂直に傾きます。
IPS パネルでは、結晶が基板面と平行に回転します。

分子配列の変化は以下に直接影響します。

• 視野角

• カラーシフトの挙動

• コントラストの安定性

• 角度にわたるガンマの一貫性

IPS TFT ディスプレイが「広い視野角」 (通常は水平方向と垂直方向の両方で最大 178°) を提供するとよく言われるのはこのためです。

しかし、それはエンジニアリングの話の一部にすぎません。

本当の違いが現れる場所

以下は実際のエンジニアリングレベルの比較です。

ただし、これらの違いは状況に応じたものであり、絶対的なものではありません。

例えば：

• 最新の IPS パネルの中には、TN に匹敵する最適化された応答時間を備えているものもあります。

• オプティカルボンディングにより、知覚されるコントラストの損失を大幅に軽減できます。

• 高輝度バックライトの設計は、パネルの種類自体よりも熱挙動に影響を与える可能性があります。

このため、パネル モードだけでは産業上の適合性が判断されません。

産業用ユースケースの視点

家庭用電化製品では、IPS は「より優れている」と位置付けられることがよくあります。
産業環境では問題は異なります。

システムにはどのような視聴条件が必要ですか?

TN タイプ TFT は、次のような場合に適しています。

• デバイスの視野角は固定されています (操作パネル)

• コスト効率が重要です

• 色の精度よりも応答速度が重要

• 動作温度範囲は色の忠実度よりも優先されます

典型的な例:

• 組み込み制御端子

• エントリーレベルの HMI パネル

• エンクロージャ内の産業用コントローラ

IPS TFT は次の場合に重要になります。

• 複数のオペレーターがさまざまな角度から画面を見ます

• 正確な色表現が必要

• UIには細かいグラフィック要素が含まれています

• 屋外での可読性と光学的結合が関係します

• システムには静電容量式マルチタッチが統合されています

典型的な例:

• 医療診断機器

• セルフサービス端末

• 屋外用産業用インターフェース

• 高度な HMI システム

このような環境では、角度による色のずれやコントラストの反転が使いやすさに直接影響する可能性があります。

より深い技術的考察: 光スタックとシステム設計

パネル モードは、表示スタック内の 1 つのレイヤーにすぎません。

産業用ディスプレイのパフォーマンスは次の要素にも依存します。

• バックライト輝度設計 (cd/m²)

• オプティカルボンディングの品質

• 偏光子の効率

• 表面処理（AG/ARコート）

• ドライバーICの構成

• インターフェース (RGB、LVDS、MIPI、eDP)

例えば：

光学接着されていない IPS パネルでも、太陽光の下では可読性が低下する可能性があります。
最適化された接合と高輝度を備えた TN パネルは、屋外のグレア条件下で IPS より優れたパフォーマンスを発揮します。

これが、システムのコンテキストなしで 「TFT 対 IPS」を評価すること が不完全である理由です。

電力と熱に関する考慮事項

IPS パネルは通常、次の理由により若干多くの電力を消費します。

• トランジスタ駆動特性

• 光漏れ補正

• 安定した輝度を実現するためのより高いバックライト要件

密閉された産業用エンクロージャでは、これは以下に影響を与える可能性があります。

• 熱管理設計

• LED Lifetime

• ドライバーボードのレイアウト

低電力組み込みシステムの場合、依然として TN 型 TFT がエンジニアリング上の決定として優先される可能性があります。

色の精度とキャリブレーション

IPS パネルは、以下を必要とするアプリケーションで広く選ばれています。

• より優れた色深度認識

• ガンマシフトの低減

• 安定したグレースケールパフォーマンス

ただし、産業用 HMI アプリケーションでは、常にトゥルー カラー キャリブレーション精度が必要なわけではありません。

多くの工場システムでは、色再現の精度よりも機能の明瞭さが優先されます。

検索に関する一般的な質問への対処

ユーザーが検索するとき:

• 「IPSはTFTよりも優れているのですか？」

• 「IPS液晶とTFT液晶はどっちがいいの？」

• 「TFTとIPSの違いは何ですか？」

技術的に正しい答えは次のとおりです。

IPS は TFT テクノロジーのサブセットです。
より良い選択は、視野角の要件、システム設計、および環境条件によって異なります。

マーケティング用語ではありません。

戦略的選択の枠組み

どのテクノロジーが優れているかを問うのではなく、エンジニアは以下を評価する必要があります。

1. 視線方向の変動

2. 周囲の照明条件

3. 熱的制約

4. 電力バジェット

5. UIデザインの複雑さ

6. コスト目標

これらを定義した後でのみ、パネル モードの選択が意味を持つようになります。

この区別が産業用バイヤーにとって重要な理由

調達に関する決定の多くは、次のような仕様書に基づいて行われます。

• 「IPSパネル」

• 「TFT液晶」

• 「広視野角」

これらの用語間の構造的な関係を理解し​​ていません。

これにより、次のような問題が発生する可能性があります。

• オーバースペック

• 不必要なコストの増加

• 熱設計の課題

• パネルとユースケースの不一致

用語を明確にすることで、システムレベルの最適化が向上します。

最終的な観点: システムレベルの選択

TFT と IPS のどちらを選択するかは、 見た目の好みの問題ではなく、アプリケーションの 光学的および機械的制約との技術的な調整によって決まります。.

産業用 PC (IPC) の場合は、次の点に焦点を当てて決定する必要があります。

• 光学的安定性: IPS を使用して 178° の視野角を実現し、色の変化を排除します。

• タッチの信頼性: IPS 構造は圧力下でもより安定しており、標準的な TFT によく見られる「リップリング」効果を防ぎます。

• 環境適合性: アーキテクチャが 24 時間 365 日稼働の熱要件とバックライト要件をサポートしていることを確認します。

最終的に、最良のディスプレイとは、システムレベルのリスクを最小限に抑えながら、長期的な信頼性を最大化するディスプレイです。
