IPS LCD の焼き付きと画像保持率: 知っておくべきこと

産業用途や専門用途では、多くの場合、生の視覚パフォーマンスよりもディスプレイの信頼性の方が重要です。
エンジニアや調達チームが提起する共通の懸念は次のとおりです。

IPS LCD スクリーンは OLED ディスプレイと同様に焼き付きの影響を受けますか ?

これに適切に答えるには、を区別する必要があります 永久的な焼き付き と 一時的な焼き付き。これらは同じ現象ではないためです。

ディスプレイの焼き付きとは何ですか?

焼き付きとは、不均一なピクセルの経年変化によって引き起こされる 永久的な画像の損傷を指します 。

最も一般的には、有機発光材料が時間の経過とともに劣化する OLED ディスプレイに関連しています。静的な UI 要素 (ロゴ、ステータス バー、コントロール パネル) が画面上に長時間表示されると、特定のピクセルが他のピクセルよりも早く劣化します。これにより、消えることのない目に見える「ゴースト」イメージが作成されます。

バーンインの主な特徴:

• 永久的なピクセル劣化

• 輝度ムラの経年変化

• パネルを交換しないと元に戻せない

• OLEDテクノロジーでより一般的

このメカニズムは、LCD パネルの動作方法とは根本的に異なります。

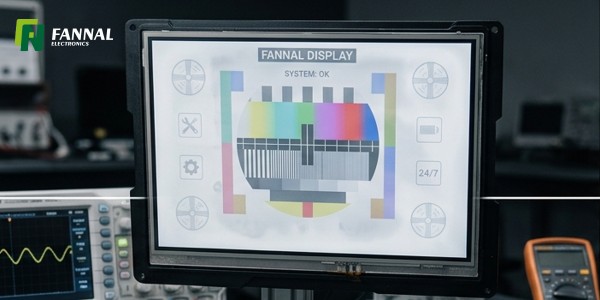

IPS液晶の残像とは何ですか?

IPS LCD パネルには自発光有機材料は使用されていません。
代わりに、バックライトを変調する液晶に依存しています。

IPS パネルで時々発生するのは 残像 (残像または一時的なゴーストとも呼ばれます)です。.

これは通常、次のことが原因で発生します。

• 電荷の蓄積

• 静電圧パターン

• 長時間の静止画表示

OLED の焼き付きとは異なり、IPS の画像保持率は通常次のとおりです。

• 一時的

• 回復可能

• 材料の劣化が原因ではない

ほとんどの場合、動的コンテンツを表示するか、一定期間ディスプレイをオフにすると、残像が消えます。

IPS 液晶画面は実際に焼き付きますか?

簡単に言うと 「ノー」です.

OLED ディスプレイとは異なり、IPS LCD パネルは時間の経過とともに徐々に劣化する自発光有機材料を使用しません。代わりに、IPS スクリーン技術により、液晶セルを使用して別個の LED バックライトからの光が制御されます。 IPS モニターにはピクセルごとの経年変化メカニズムがないため、OLED ディスプレイに一般的に伴う永久的な焼き付きに対して非常に耐性があります。

多くのユーザーが IPS LCD の焼き付きと表現しているものは 、通常、 一時的な残像です。長期間静止画像を表示した後、LCD 構造内の電荷の蓄積により、かすかな残像が見えることがあります。ほとんどの場合、この効果は、動的コンテンツを表示するか、一定期間ディスプレイをオフにすると、徐々に消えていきます。

ただし、次のような厳しい動作条件下では、残像がより顕著になる可能性があります。

• 長時間にわたる過度の明るさ

• 非常に 高い動作温度

• 数千時間にわたって継続的に表示される静的な UI

このような条件下では、長期にわたる電気的および熱的ストレスにより、軽度の輝度変化や、より永続的な残像が発生する可能性があります。それでも、その影響は一般に、OLED ディスプレイで観察される永続的な焼き付きよりもはるかに深刻ではありません。

静的 HMI、ダッシュボード、監視インターフェイスを備えた産業用アプリケーションでは、安定した画質と長い耐用年数を提供しながら、長期的な焼き付きリスクを大幅に低減できる IPS モニターが依然として推奨されるディスプレイ テクノロジの 1 つです。

IPS LCD パネルの残像の原因は何ですか?

IPS パネル上の一時的な画像の保持は、通常、材料の劣化ではなく、動作上のストレスに関連しています。

一般的な要因には次のようなものがあります。

1. 静的な UI 要素

産業用 HMI、コントロール ダッシュボード、医療インターフェイスでは、固定アイコンやステータス インジケーターが長時間表示されることがよくあります。

2. 高輝度動作

パネルを最大輝度で継続的に動作させると、ピクセル全体の電気的ストレスが増加します。

3. 長時間の連続運転サイクル

電源を入れ直したりせずに 24 時間年中無休で動作すると、一時的な滞留が発生する可能性が高くなります。

4. 周囲温度の上昇

熱は電気ドリフトを加速し、換気の悪い筐体内での保持効果を強化する可能性があります。

IPS イメージの保持は永続的ですか、それとも一時的ですか?

ほとんどの産業用グレードの IPS モニターでは、残像は 一時的なものです。.

一般的な回復方法:

• 真っ白なビデオ コンテンツまたはダイナミック ビデオ コンテンツの表示

• パネルの電源を数時間オフにする

• ピクセル反転パターンの実行

これらの方法を行っても保持力が消えない場合は、次の可能性があります。

• 経年劣化によるバックライトの不均衡

• パネルレベルの応力蓄積

• 非理想的なシステム設計条件

IPS LCD での真の永久的な焼き付きは、OLED と比較してまれです。

産業用 LCD ディスプレイの残像を防ぐ方法

システム設計の観点から見ると、予防は簡単です。

設計レベルの戦略:

• 完全に静的な UI レイアウトを避ける

• マイナーなピクセルシフトまたは UI の移動を導入する

• アイドル状態でのスクリーン セーバー ロジックの実装

電気および熱制御:

• 最大輝度での連続運転は避けてください

• 筐体内の適切な放熱設計

• 長時間動作に耐えられる産業用グレードのパネルを使用する

パネル選択の考慮事項:

• 安定した駆動アーキテクチャを備えた IPS パネルを選択してください

• 動作温度仕様を確認する

• バックライトの寿命と均一性の許容値を確認する

適切なシステム統合は、パネル技術単独よりも大きな役割を果たします。

一時的な画像保持を修正する方法

ゴーストが発生する場合:

1. 動的コンテンツまたは真っ白なコンテンツを 30 ～ 60 分間表示します

2. ディスプレイの電源を入れ直します

3. 一時的に輝度レベルを下げる

4. エンクロージャの熱状態を確認する

ほとんどの場合、長期的な影響はなく、効果は消えていきます。

持続的な保持は、パネルの欠陥ではなくシステムレベルのストレスを示している可能性があります。

IPS イメージの保持はゴーストと同じですか?

正確には違います。

この用語は同じ意味で使用されることもありますが、 残像 と ゴーストは 異なる表示動作を表します。

残像とは 、静止画を長時間表示した後に目に見える一時的な残像です。これは通常、LCD パネル内の電荷の蓄積または電圧の不均衡によって引き起こされ、通常は時間の経過とともに消えていきます。

一方、ゴーストは、長期にわたる静止画像の表示ではなく、主にピクセルの応答時間に関係しています。ゴーストとは一般に、高速で移動するオブジェクトを十分に速く更新できない場合に現れる、動きの跡やぼやけた残像を指します。

日常的な議論では、一時的な残像を「ゴースト」と呼ぶユーザーもいるかもしれません。しかし、工学的な観点から見ると、この 2 つの現象には異なる原因があり、異なる解決策が必要です。

IPS LCD と OLED: どちらが焼き付きに強いですか?

静的産業用インターフェイスとして IPS LCD と OLED を比較すると、次のようになります。

のために：

• 産業コントロールパネル

• 医療監視システム

• 自動車のダッシュボード

• 屋外キオスク

IPS LCD は依然としてより保守的で安定した選択肢です。

画像保持が重要な産業用途

次のような環境では、イメージ残留リスクが重大になります。

• 年中無休の産業用 HMI システム

• 医療診断用ディスプレイ

• 埋め込み型コントロールパネル

• 広報キオスク

このような場合、パネルの種類だけよりも、システムレベルの設計、熱管理、および輝度制御の方がより重要です。

よくある質問

Q1: 加熱された屋外のキオスクでは、IPS LCD の一時的な残像がより早く発生するのはなぜですか?

A: 密閉された屋外筐体内のこの熱応力は、静的レイアウトの下で液晶セル全体の電気ドリフトと静電荷の蓄積を加速します。 高い動作温度 ( $60^circ ext{C}$以上) は、TFT 駆動回路のしきい値電圧の安定性を大幅に低下させます。

Q2: 光学接着は産業用パネルの残像の問題を軽減するのに役立ちますか?

A: はい、間接的にです。オプティカルボンディングは、絶縁エアギャップを熱伝導性樹脂で置き換えます。この設計により、LED バックライトからフロント カバー ガラスへの放熱が大幅に改善され、パネルの内部温度が低下し、熱による電圧ドリフトが減少します。

Q3: エンジニアは、一時的な電荷の蓄積と永続的なパネルの劣化をどのように区別しますか?

A: パネルの電源をオフにして 24 時間放置した後、50% グレーの画面を点灯させます。ゴースト画像が残る場合、それは液晶電荷保持ではありません。これは、局所的な熱集中によって引き起こされる永久的なバックライトの劣化、または偏光子の局所的な不均一な経年劣化を示します。

Q4: 静止型産業用 HMI では、AMOLED よりも IPS LCD が依然として好まれるのはなぜですか?

A: 産業用インターフェイスは非常に静的です (固定グリッド、ステータス バー)。 AMOLED は自己発光性であり、24 時間 365 日静的ストレスがかかると、有機材料が深刻で不可逆的な劣化 (真の焼き付き) を起こす傾向があります。 IPS LCD はピクセルごとに劣化しないため、長期的にはより安全な選択となります。

Q5: LCD の残像を悪化させる最も一般的な UI 設計の間違いは何ですか?

A: 真っ黒な背景に真っ白なアイコンなど、高コントラストでエッジの効いた静的要素を 24 時間年中無休のディスプレイに展開します。これにより、局所的な激しい電圧差が生じます。エンジニアリング チームは、中間調のグレー、アンチエイリアス処理されたエッジ、またはスクリーン セーバー ロジックを使用して、電気的ストレスのバランスを取る必要があります。

Q6: IPS イメージの保存は永久的なものになりますか?

A: 通常の動作条件では、いいえ。通常、一時的な画像保持は、動的コンテンツを表示するかディスプレイをオフにすると消えます。残像が永久に表示される場合、その原因は、実際の IPS の焼き付きではなく、バックライトの経年劣化、偏光子の劣化、または長期的な熱ストレスに関連している可能性が高くなります。

結論

IPS LCD パネル (一般に IPS パネルまたは IPS モニターとも呼ばれる) は、OLED テクノロジーと比較して永久的な焼き付きに対する耐性が高くなります。

長期間静的に使用すると一時的な画像の保持が発生する可能性がありますが、通常は適切な設計と操作によって回復および管理可能です。

静的な UI 要素を使用して長期的な信頼性が必要な産業用アプリケーションでは、IPS LCD は依然として安定しており、広く採用されているソリューションです。
