LCD バックライトのオプション: 直接ライト型 LED とエッジライト型 LED

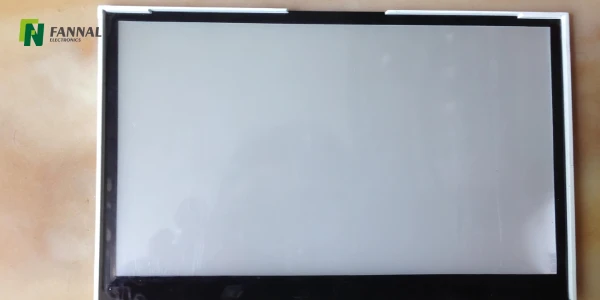

LCD は自ら光を生成しません。バックライトを利用して液晶パネルを照らし、表示された画像を確認します。バックライトの設計は明るさだけではなく、光の均一性、モジュールの厚さ、消費電力、発熱、機械的統合にも影響します。

ほとんどの LED バックライト付き LCD モジュールは、直接照射型 LED バックライトとエッジ照射型 LED バックライトという 2 つの一般的な構成を使用します。適切な選択は、ディスプレイのサイズ、ターゲットの輝度、利用可能な設置スペース、光学要件、およびコストの制約によって異なります。

モノクログラフィック LCD とカラー TFT LCD では 、光学構造と照明要件が異なるため、異なるバックライト構成が必要になる場合もあります。これらの要素を理解することは、エンジニアが明るさだけに焦点を当てるのではなく、ディスプレイ システム全体のニーズを満たすバックライトを選択するのに役立ちます。

LCDバックライトの主な種類は何ですか?

LCD バックライトは、LED の配置方法と光の分布方法によって分類できます。

直下型 LED バックライトは、 表示領域の後ろに LED を配置します。光は、パネル全体に照明を分散するように設計された光学コンポーネントを通って LCD に向かって進みます。

エッジライト LED バックライトは、 導光板 (LGP) の 1 つ以上のエッジに沿って LED を配置します。光はプレートを通過し、慎重に設計された光学構造によって LCD に向けて再方向付けされます。

どちらの構成もさまざまなディスプレイ アプリケーションで使用できます。どちらが一般的に優れているというわけではありません。直接照明設計は特定の照明やパッケージング要件に対して利点を提供する可能性がありますが、エッジ照明設計は薄型モジュールが必要な場合に役立つことがよくあります。

モノクロ LCD とカラー LCD の区別は、この分類とは別のものです。モノクロ ディスプレイではさまざまなバックライト配置を使用でき、カラー TFT LCD では製品要件に応じて直接照明またはエッジ照明の設計を使用できます。

直下型LEDバックライト

直下型バックライトでは、導光板の端に沿ってではなく、LCD パネルの背後に LED が配置されます。設計に応じて、LED は PCB に実装され、ディフューザーや反射板などの光学部品と組み合わせて、表示領域全体に光を分配します。

LED とディスプレイ間の距離、LED のレイアウト、光学材料はすべて、輝度の均一性に影響します。これらの要素のバランスが適切に取れていない場合、ディスプレイに輝点や照明が不均一になることがあります。

利点

直下型設計により、LED の配置をディスプレイの形状や必要な光出力に合わせて調整できます。これらは、設計で特定の輝度分布が必要な場合、または利用可能なモジュール スペースにパネルの後ろの LED を収容できる場合に役立ちます。

この構成により、必要な輝度と均一性に応じて LED の数と配置を調整することもできます。

設計上の考慮事項

LCD の背後に必要なスペースにより、特に均一な照明を達成するために十分な混合距離が必要な場合、モジュール全体の奥行きが増加する可能性があります。 LED を増やすと、駆動電流と効率に応じて、消費電力と発熱も増加する可能性があります。

これらは設計上の考慮事項であり、固定された欠点ではありません。注意深く最適化された直接照明モジュールはコンパクトで効率的ですが、結果はディスプレイのサイズ、光学設計、熱管理、およびターゲットのパフォーマンスによって異なります。

エッジライト LED バックライト

エッジライト型バックライトは、導光板の 1 つまたは複数の側面に沿って LED を配置します。 LED は LCD に直接光を当てるのではなく、プレートの端に光を注入します。

パターン化された抽出構造により、光の方向がディスプレイ表面に向けられます。反射板と拡散板は光損失の管理と照明の分散に役立ちますが、アプリケーションでより大きな軸上輝度が必要な場合は、他の光学フィルムを追加できます。

抽出パターンは、光がガイド プレートを通過する際の光強度の変化を補償するように設計する必要があります。適切な最適化を行わないと、ディスプレイ全体で明るさが変化したり、端に向かうにつれて明るさが著しく弱くなったりする可能性があります。

利点

エッジライト設計は、LED が表示領域全体の後ろに分散されるのではなく端に配置されるため、薄型ディスプレイ モジュールに適していることがよくあります。

また、機械設計で狭いプロファイルが必要な場合や、バックライトを特定のフレームや取り付け構造と統合する必要がある場合にも魅力的です。

設計上の考慮事項

LED 光源とライトガイドのさまざまな部分の間の距離が増加するにつれて、均一性がますます重要になります。意図した結果を達成するには、プレートの材料、抽出パターン、LED の配置、反射板、および光学フィルムが連携して機能する必要があります。

エッジに沿った利用可能なスペースによって、LED および関連コンポーネントの配置方法も制限されます。大型のディスプレイや厳しい輝度要件の場合、設計により多くの LED、異なる光学構造、または別のバックライト構成が必要になる場合があります。

エッジライトは自動的に消費電力の削減を意味するわけではありません。実際の電力は、光学効率、LED の性能、必要な輝度、および完全なバックライトの設計によって異なります。

モノクロおよびカラー LCD のバックライト要件

モノクロ LCD とカラー LCD の区別は、光学構造と使用目的が異なるため重要です。

モノクロLCDバックライト

文字ディスプレイ、単純なアイコン ディスプレイ、およびモノクロ グラフィック LCD は、比較的単純なバックライト構造を使用する場合があります。ディスプレイ技術とアプリケーションに応じて、バックライトには選択した LED カラーまたは白色 LED が使用される場合があります。

一部のモノクロ ディスプレイでは、黄緑色の照明は、視覚的なコントラスト、光出力、コストの便利な組み合わせを提供します。ただし、これは普遍的な要件ではありません。推奨される色は、LCD モード、偏光子、ディスプレイの外観、周囲の照明、およびアプリケーションによって異なります。

設計は、LED の色だけではなく、必要な表示条件と視覚性能に基づいて行う必要があります。

カラーTFT LCDバックライト

カラー TFT LCD は、カラー フィルターを使用して赤、緑、青のサブピクセルを生成します。これらのフィルターはパネルを通過する光の一部を吸収するため、バックライトは必要な画像の明るさと色のパフォーマンスに十分な照明を提供する必要があります。

バックライトには、光ガイドまたは混合構造、反射板、拡散板、および輝度向上フィルムが含まれる場合がある。正確な組み合わせは、光学設計と、輝度、均一性、視野角、厚さ、消費電力のバランスによって異なります。

明るい環境で使用されるディスプレイでは、目標輝度を高くすることが重要ですが、単に LED 出力を増やすことが常に最も効率的なアプローチであるとは限りません。光損失を減らし、表面反射を制御することにより、完成したディスプレイの視認性も向上する可能性があります。

光学フィルムがバックライトの性能を向上させる仕組み

光学フィルムは、光がバックライトを通過して LCD パネルに到達する方法を制御するために使用されます。その目的は、単にディスプレイを明るくすることではありません。また、均一性、表示特性、光学効率のバランスをとるのにも役立ちます。

リフレクター: ディスプレイから遠ざかる光の方向を有効な光路に向けます。

ディフューザー: 光を散乱させて目に見える変化を減らし、照明の均一性を向上させます。

輝度向上フィルム (BEF): 微細構造の光学機能を使用して、光を好ましい表示方向に向け直し、軸上の輝度を向上させる可能性があります。

一部のバックライト設計では、向きが異なる 2 つの輝度向上フィルムを使用します。これにより、光を視線方向にさらに集中させることができますが、その効果は使用するフィルムと光学スタックによって異なります。

フィルムを追加するたびに、コスト、厚さ、および潜在的な光学損失が発生します。したがって、フィルムの選択では、特定の測定条件下で達成可能な最大輝度だけでなく、ディスプレイの視野角と輝度要件を考慮する必要があります。

LCD バックライトの選び方

最適なバックライトは、ディスプレイの設置方法と使用方法によって異なります。構造を選択する前に、いくつかのパラメータを定義する必要があります。

ディスプレイサイズと機械的スペース

ディスプレイの寸法は、LED の配置、配光、光学コンポーネントに利用できるスペースに影響します。モジュールに厳しい厚さ制限がある場合は、エッジライト構成を評価する価値があるかもしれません。設計に特定の照明パターンが必要な場合、または追加の奥行きに対応できる場合は、直接照明も適している場合があります。

決定は、バックライト単独ではなく、完全な機械的エンベロープに基づいて行う必要があります。

必要な明るさと均一性

LCD 出力での目標輝度と、アクティブ領域全体にわたる許容可能な均一性を定義します。

必要な明るさは、周囲の照明、見る距離、ディスプレイのコントラスト、表面反射、光学構造によって異なります。屋外アプリケーションではより高い輝度と反射制御が必要になる場合がありますが、屋内機器では低消費電力または長い動作寿命が優先される場合があります。

消費電力と熱管理

LED 駆動電流、LED 効率、光損失、必要な輝度はすべて消費電力に影響します。電力は熱にもなり、LED の性能や近くのディスプレイ コンポーネントの温度に影響を与える可能性があります。

密閉された筐体内または周囲温度が高い環境で動作する機器の場合は、明るさの目標と並行して熱条件を評価する必要があります。

視野角と光学性能

光学フィルムは軸上の輝度を高めることができますが、見る人に向かって光を集中させると軸外の性能に影響を与える可能性があります。さまざまなオペレーターの位置から機器を観察する場合は、フィルムスタックを選択する前に、必要な視野角を考慮する必要があります。

カバー ガラス、表面処理、 光学接着 も最終的なディスプレイの外観に影響を与える可能性があるため、完全な光学システムの一部として評価する必要があります。

コストと長期信頼性

バックライトのコストは、LED の数以外にも依存します。ライトガイドの製造、光学フィルム、PCB 設計、機械部品、アセンブリ、および熱要件はすべて寄与します。

初期コストが最も低いオプションは、明るさ、均一性、または環境要件を満たさない場合、最良の選択ではない可能性があります。逆に、明確なパフォーマンスの必要性がないのに光学コンポーネントを追加すると、コストと複雑さが不必要に増加する可能性があります。

カスタムディスプレイモジュールのバックライトの選択

カスタム ディスプレイ の場合、バックライトは完全なモジュールの要件に基づいて設計される必要があります。

実際的な開始点は、ディスプレイのサイズ、目標輝度、アクティブ領域、利用可能な厚さ、視野角、電力バジェット、動作温度、周囲の照明条件を定義することです。

次のステップは、光学構造と LED の配置を評価することです。直接照明とエッジ照明の設計は、厚さや効率に関する一般的な仮定に基づいて選択するのではなく、実際の機械的および性能上の制約に照らして比較する必要があります。

LCD パネル、バックライト、ドライバー電子回路、カバー ガラス、およびタッチ コンポーネントも、目的のシステムに適合する必要があります。たとえば、 高輝度の要件は 電力設計と熱設計に影響を与える可能性があり、一方、厚いカバー ガラスや追加の光学層は完成したディスプレイの性能に影響を与える可能性があります。

これらの理由から、バックライトの選択は、個別のコンポーネントの選択としてではなく、ディスプレイ モジュール エンジニアリングの一部として扱うのが最適です。

結論

直接照明およびエッジ照明の LED バックライトは、LCD パネルを照明するさまざまな方法を提供します。直下型設計では LED がディスプレイの後ろに配置され、エッジ型設計では導光板の側面に沿って配置された LED からの光が導かれます。

適切な選択は、必要な明るさ、均一性、厚さ、視野角、消費電力、熱条件、およびコストによって異なります。モノクロ LCD とカラー LCD には異なる光学要件がある場合がありますが、どちらのカテゴリーも単一のバックライト構造に限定されません。

適切な設計では、バックライトと LCD パネル、光学フィルム、機械的筐体、および意図された動作環境のバランスが取れています。これらの要件を早期に定義すると、エンジニアは不必要な複雑さを加えることなく、必要なディスプレイ パフォーマンスを実現する構成を選択できます。
