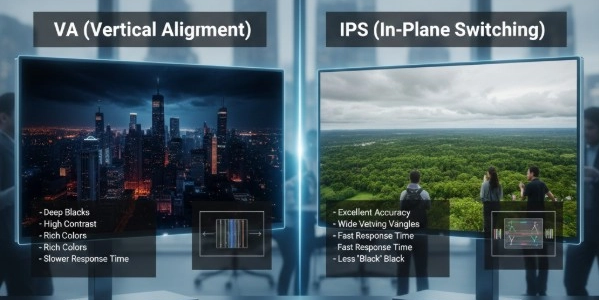

VA スクリーンと IPS スクリーン: どちらのディスプレイ テクノロジーが最適ですか?

LCD ディスプレイを選択する場合、 VA と IPS が 一般的に比較されます。 VA (垂直配向) と IPS (面内スイッチング) は両方とも LCD パネル技術ですが、光がパネルを通過する方法を制御するために異なる液晶配向構造を使用します。

違いは、単に一方のテクノロジーが他方のテクノロジーよりも「優れている」というだけではありません。

VA パネルは一般に特徴と 、より高いネイティブ コントラストとより深い黒をし、 IPS パネルは 一般に 広い視野角と画面全体にわたる一貫した画像特性で知られています。.

ただし、産業用および商業用ディスプレイの場合、パネル技術は意思決定の一部にすぎません。明るさ、観察条件、動作温度、光学的結合、バックライトの設計、および長期の可用性も同様に重要です。

したがって、正しい選択は、 最終製品でディスプレイが何をする必要があるかによって決まります。.

IPSディスプレイとは何ですか?

IPS は、In-Plane Switching の略です。

IPS は、電界が印加されると液晶分子が主にパネル面内で回転する LCD 技術です。

この構造は、初期の LCD テクノロジーに伴う視野角の制限を改善するために開発されました。

多くの IPS パネルの主な実用的な利点は次のとおりです。

• 広い視野角

• 軸外で見た場合でも比較的一貫した色と明るさ

• 良好な色再現性

• さまざまな観察位置にわたって安定した画像の外観

これらの特性により、ユーザーがディスプレイをさまざまな角度から見る場合や、一貫した画像の再現が重要な場合に IPS が役立ちます。

IPS視野角

視野角は、IPS の利点として最もよく挙げられるものの 1 つです。

一般的な IPS 仕様では、視野角が 水平 178°、垂直 178° と記載されている場合がありますが、正確な仕様と測定基準はパネルによって異なります。

公称視野角が広いからといって、どの角度から見ても画像が完全に変化しないわけではありません。

見る位置が垂直から離れるにつれて、色、コントラスト、明るさが変化する可能性があります。

実際的な利点は、IPS パネルが一般に、中心から離れて見たときに画像特性が良好に維持されることです。

これは次の場合に役立ちます。

• 産業用HMI

• コントロールパネル

• 医療機器

• 広報展示

• 共同ワークステーション

• 複数のオペレーターが機器を閲覧

IPSコントラスト

IPS パネルは伝統的に、VA パネルよりもネイティブ コントラストが低くなります。

一般的な IPS TFT のネイティブ コントラスト比は約 1000:1ですが、実際の仕様はパネルのモデルや世代によって大きく異なります。

これは、暗い部屋では、黒い領域が高コントラストの VA パネルよりも明るく見える可能性があることを意味します。

ただし、多くの産業用途では、絶対的な黒レベルは必ずしも最も重要な要件ではありません。

ディスプレイが周囲光の下でも読み取れる状態を維持する必要がある場合、 明るさ、表面処理、光学的接着、反射制御などの要素が 実際に大きな影響を与える可能性があります。

VAディスプレイとは何ですか?

VA はバーティカル アライメントの略です。

VA LCDでは、液晶分子は一般に、ピクセルがデフォルト状態にあるときはより垂直に整列し、電圧が印加されると配向が変わります。

この構造により、VA パネルは暗い状態でも比較的強い遮光性を実現できます。

したがって、VA テクノロジーに関連する主な特徴は、 高いネイティブ コントラストです。.

一般的な利点は次のとおりです。

• 多くの IPS パネルよりも高いネイティブ コントラスト

• より深い黒レベル

• 暗い画像領域と明るい画像領域を強力に分離

• 高コントラストのコンテンツに適した優れた画像パフォーマンス

ただし、VA がすべての視覚特性において自動的に IPS を上回るわけではありません。

VAコントラスト

コントラストは、一般に VA パネルが最も明らかな利点を発揮する領域です。

一般的な VA パネルは、約のネイティブ コントラスト比を提供します 3000:1が、実際の値はパネルの設計によって異なります。

1000:1 IPS パネルと比較して、高コントラストの VA ディスプレイは、適切な表示条件下で目に見えて暗い黒を生成できます。

これは、暗い画像コンテンツと影の詳細が重要なアプリケーションにとって価値があります。

ただし、公表されているコントラスト比は実際の動作環境と合わせて評価する必要があります。

高いネイティブ コントラスト比は、明るい工業環境における不十分な明るさ​​、強い反射、または貧弱な光学設計を補うことはできません。

VA と IPS: 実際に何が変わるのか?

VA と IPS を比較する最も便利な方法は、全体的な勝者を決めるのではなく、完成したディスプレイに影響を与える特性に注目することです。

この表はとして扱う必要があります。 、すべての IPS または VA パネルの仕様ではなく、一般的なテクノロジー レベルの比較

特定の産業用 VA パネルは、いくつかの特性において特定の IPS パネルよりも優れている場合があり、その逆も同様です。

そのため、パネルの種類が実際のディスプレイ モジュールの評価に代わるべきではありません。

コントラストと視野角: 主なトレードオフ

多くのアプリケーションにとって、 ための最も有益な出発点は VA と IPS を決定する 、コントラストと視野角のパフォーマンスのトレードオフです。

VA のより高いネイティブ コントラストは、ディスプレイが暗い領域と明るい領域をしっかりと分離する必要がある場合に役立ちます。

IPS の視野角の動作は、画面をさまざまな位置から見た場合により価値が高まります。

2 つの例を考えてみましょう。

例: オペレーターコントロールパネル

産業機器に設置されている制御盤を想像してください。

オペレータは、ディスプレイの真正面ではなく、ディスプレイのわずかに左または右に立つ場合があります。

この場合、可能な限り深い黒を実現することよりも、表示位置全体で一貫した画像の外観を維持することの方が重要である可能性があります。

したがって、IPS パネルは有力な選択肢となる可能性があります。

例：ハイコントラストな情報表示

ここで、暗い背景と明るいグラフィック要素が頻繁に表示され、ユーザーが通常、画面を比較的垂直に近い方向から見るシステムを考えてみましょう。

ここで、VA パネルのネイティブ コントラストが高いと、有益な利点が得られる可能性があります。

どちらのアプリケーションも、1 つのテクノロジーを普遍的に向上させるものではありません。

正しい判断は 、見る位置、周囲の照明、画像コンテンツ、システム要件によって異なります。.

産業用ディスプレイのVAとIPSの比較

産業用アプリケーションでは、消費者向けのパネル比較では見落とされがちな要件が導入されます。

機械、車両、医療機器、または屋外端末の内部に設置されたディスプレイは、デスクトップ モニターとは大きく異なる条件下で何年も動作する必要がある場合があります。

これらのアプリケーションの場合は、VA と IPS を以下とともに評価してください。

• 必要な明るさ

• 周囲光条件

• 視聴位置

• 動作温度

• バックライトの寿命

• オプティカルボンディング

• 表面処理

• タッチ統合

• 機械的寸法

• インターフェース要件

• 長期供給要件

たとえば、高コントラストの VA パネルは仕様書では魅力的に見えるかもしれませんが、機器が直射日光の当たる場所に設置されている場合、 1000:1 と 3000:1 のコントラストの違いよりも明るさと反射制御の方が重要になる可能性があります。.

同様に、IPS パネルは優れた視野角性能を提供しますが、明るさと温度範囲が不十分な場合は、自動的に屋外用途に適したものになるわけではありません。

このため、 産業用ディスプレイの選択では 、LCD パネル技術だけではなく、 ディスプレイ モジュール全体を評価する必要があります。

さまざまなアプリケーションにおける VA と IPS

VA と IPS の間に普遍的な勝者はいません。どちらの選択が適切かは、ディスプレイの設置、表示、操作の方法によって異なります。

OEM または産業プロジェクトの場合、次のアプリケーション シナリオは、2 つのパネル テクノロジを単に比較するよりも有益な出発点となります。

産業用HMIおよびコントロールパネル

産業用 HMI システムでは、 オペレータがさまざまな位置からディスプレイを見る場合、IPS が有力な選択肢となることがよくあります。.

マシンインターフェイスは垂直、水平、または斜めに取り付けられる場合があり、オペレーターは常に画面の真正面に立つとは限りません。

このような状況では、最大のネイティブ コントラストよりも、広い視野角にわたって一貫した画像の外観の方が価値がある可能性があります。

したがって、IPS は次の用途に適しています。

• 工場の HMI パネル

• マシンコントロールインターフェース

• 自動化装置

• 産業用監視システム

• 組み込み型オペレータ端末

ただし、HMI を通常正面から見て、より高いコントラストが優先される場合には、VA が適切な場合もあります。

パネル技術を選択する前に、設置位置を評価する必要があります。

医療および計器ディスプレイ

医療および計測機器のアプリケーションでは、多くの場合、一貫性のある予測可能な画像再生が必要です。

機器によっては、次のような要件が含まれる場合があります。

• 安定した輝度

• 広い視野角

• 一貫したグレースケールまたは色の外観

• 高い画像鮮明度

• 長い動作寿命

• 制御された光学性能

視野角の一貫性が重要な場合、IPS は多くの場合魅力的です。

ただし、パネル技術だけではディスプレイが医療機器に適しているかどうかを判断できません。完全なモジュール、光学構成、輝度の安定性、環境要件、および適用可能なシステム仕様も考慮する必要があります。

アプリケーション固有の画像要件を持つ機器の場合、ディスプレイは、IPS または VA テクノロジーを使用しているという理由だけで選択するのではなく、実際の使用目的の条件に基づいて評価する必要があります。

屋外および周囲光の多いディスプレイ

屋外用途では別の評価が必要です。

周囲の光が強い場合、ディスプレイは十分な輝度を生成し、不要な反射を最小限に抑える必要があります。

この環境では、VA と IPS のコントラストの違いは、次の場合ほど重要ではなくなる可能性があります。

• 高輝度

• アンチグレアまたは反射防止処理

• オプティカルボンディング

• カバーガラスのデザイン

• 反射制御

• 広い動作温度

• バックライトの寿命

たとえば、IPS ディスプレイの輝度と光学性能が優れている場合、3000:1 VA パネルは、1000:1 IPS パネルよりも屋外での可読性が自動的に向上するわけではありません。

屋外機器の場合は、 パネルのコントラスト比だけでなく、光学システム全体を評価してください。

組み込みおよび機器のディスプレイ

組み込みアプリケーションの場合、決定は画質だけでなく機械的およびシステムの制約にも依存することがよくあります。

エンジニアは次のことを考慮する必要がある場合があります。

• 設置可能スペース

• 表示寸法

• 解決

• インタフェース

• タッチ統合

• 取付構造

• 動作温度

• 消費電力

• バックライトの要件

• 長期的な可用性

2 つのパネルが同様の機械的および電気的互換性を備えている場合、視野角とコントラストの要件に応じて VA と IPS のどちらかを選択できます。

カスタマイズされた組み込みディスプレイの場合、パネル技術は統合に関する決定事項の一部にすぎません。

商業用ディスプレイおよび看板

商用サイネージとインタラクティブ端末は、どちらのテクノロジーからも恩恵を受けることができます。

視聴者がさまざまな角度から画面に近づく場合は、IPS の方が適している可能性があります。

VA は、強いコントラストが重要であり、ほとんどの視聴者が通常の視線方向に比較的近い位置にいる場合に魅力的である可能性があります。

適切な選択は以下によって決まります。

• 視聴距離

• 視野角

• 環境照明

• コンテンツタイプ

• 画面サイズ

• 明るさの要件

• 営業時間

公共向けディスプレイの場合、これらの環境要因は、公称パネル技術よりもユーザー エクスペリエンスに大きな影響を与える可能性があります。

他にどのような仕様を確認する必要がありますか?

VA と IPS の決定が絞り込まれたら、実際のディスプレイ モジュールを評価します。

輝度

明るさは、産業用途や屋外用途では特に重要です。

コントラストに優れたパネルであっても、設置環境に対して輝度が不足するとパネルが見えにくくなる場合があります。

指定された明るさをで確認し cd/m² (nits) 、予想される周囲の照明と比較します。

視野角

178° × 178° などの公称値だけに依存しないでください。

視野角が重要なアプリケーションの場合は、実際の観察位置で明るさ、コントラスト、色がどのように変化するかを評価します。

オプティカルボンディング

タッチ ディスプレイや屋外機器 の場合 、光学接着により光学層間のエア ギャップが減少し、内部反射の低減に役立ちます。

これにより、特に強い周囲光の下で、知覚される可読性が向上します。

ただし、最終的な結果は、カバー レンズ、接着剤、表面処理、ディスプレイの明るさを含む完全な光学スタックに依存します。

動作温度

産業用機器は、一般的な民生用モニターの温度範囲外で動作する場合があります。

両方をチェックしてください:

• 動作温度

• 保管温度

適切な温度範囲は、周囲の電子機器から発生する熱など、実際の設置環境に基づいて決定する必要があります。

バックライトの寿命

長時間動作するように設計された機器の場合、バックライトの寿命は重要な考慮事項です。

指定されたライフタイムは、以下とともに評価する必要があります。

• 動作時の明るさ

• 周囲温度

• LED電流

• 熱設計

• 予想される毎日の稼働時間

バックライトの公称寿命が長いということは、動作条件も理解している場合にのみ意味を持ちます。

インターフェースとシステムの互換性

パネルテクノロジーは、ディスプレイをシステムに統合できるかどうかを決定するものではありません。

次のような必要なインターフェイスを確認します。

• LVDS

• MIPI DSI

• RGB

• edp

• HDMI

カスタマイズされたディスプレイ の場合は、コントローラー ボード、コネクタ、ピンの定義、電力要件、機械的寸法も確認してください。

タッチ統合

製品にタッチが必要な場合、LCD パネルは完全なディスプレイ アセンブリの 1 つのコンポーネントにすぎません。

最終的な解決策には次のものが含まれる場合があります。

• TFT LCD

• 静電容量式タッチパネル

• カバーガラス

• オプティカルボンディング

• タッチコントローラー

• インターフェイスエレクトロニクス

タッチ構造と光学スタックは最終的な表示エクスペリエンスに影響を与える可能性があるため、VA と IPS は独立して評価するのではなく、完全なタッチ ディスプレイの一部として評価する必要があります。

VA と IPS のどちらを選択するか

実際的な決定は 4 つの質問から始まります。

ユーザーはさまざまな角度からディスプレイを見ますか?

はい → IPS の方が望ましいかもしれません。

複数のオペレータまたはユーザーが異なる位置からディスプレイを見る必要がある場合、一貫した軸外画像パフォーマンスが重要な利点となります。

いいえ → VA は依然として強力な選択肢です。

ディスプレイが通常、垂直に近い方向で見られる場合、VA のネイティブ コントラストが高い方が価値がある可能性があります。

高いネイティブ コントラストが主な要件ですか?

はい → VA を検討します。

VA の典型的な長所は、より高いネイティブ コントラストとより深い黒レベルです。

いいえ → IPS の方がバランスが良い可能性があります。

最大コントラストよりも視野角の一貫性が重要な場合は、IPS が適している可能性があります。

ディスプレイは屋外で使用されますか?

「はい」の場合、 コントラスト比のみに基づいて VA と IPS のどちらかを選択しないでください。.

代わりに、次のことを優先してください。

• 輝度

• 反射制御

• オプティカルボンディング

• 表面処理

• 動作温度

• バックライトの寿命

パネル技術は、より大きなシステムのコンテキスト内で評価される必要があります。

これは長期にわたる産業用 OEM プロジェクトですか?

「はい」の場合は、初期表示仕様以上の評価を行ってください。

考慮する：

• パネルの入手可能性

• 製品ライフサイクル

• 長期供給

• 機械的互換性

• インターフェースの安定性

• 環境仕様

• カスタマイズ要件

技術的に魅力的なパネルであっても、必要な生産ライフサイクルをサポートできない場合は、必ずしも OEM の最適な選択肢とは限りません。

VA と IPS: クイック意思決定ガイド

これらは 一般的な技術レベルのガイドラインであり、普遍的なルールではありません。実際のパネルの性能は、メーカーが異なるとモデルによって大きく異なる場合があります。

結論

VA と IPS は両方とも有能な LCD テクノロジですが、異なる特性を最適化します。

一般に VA はで優れていますが、IPS は一般に ネイティブ コントラストと黒レベルのパフォーマンス視野角の一貫性と軸外の画像パフォーマンス で優れています。.

ただし、産業用および商業用アプリケーションの場合、パネル技術を単独で評価すべきではありません。

実際の選択プロセスでは、次のことを考慮する必要があります。

アプリケーション → 観察条件 → 明るさ → コントラスト → 視野角 → 光学設計 → 環境 → システム統合 → 製品ライフサイクル

ディスプレイを複数の位置から見る場合、IPS はより一貫した視覚体験を提供する可能性があります。

高いネイティブ コントラストが優先され、ディスプレイを主に正面から見る場合には、VA の方が適している可能性があります。

屋外や要求の厳しい産業用途では、コントラストや視野角の仕様だけを理由にどちらのテクノロジーも選択すべきではありません。輝度、光学的結合、表面処理、温度範囲、バックライト、タッチ構造、機械設計を含む、完全なディスプレイ ソリューションを評価する必要があります。

OEM プロジェクトの場合、 最良のパネルが必ずしも最も強力な個別仕様を備えたパネルであるとは限りません。これは、その特性が完成品の実際の動作要件に一致するものです。

よくある質問

IPSはVAよりも優れていますか?

普遍的ではありません。一般に、IPS はより優れた視野角の一貫性を提供しますが、VA は通常、より高いネイティブ コントラストとより深い黒を提供します。より良い選択は、アプリケーションの表示条件と画像要件によって異なります。

産業用ディスプレイでは VA が IPS よりも優れていますか?

そうかもしれませんが、普遍的な答えはありません。 VA は、高いネイティブ コントラストが重要であり、ディスプレイを主に正面から見る場合に適しています。オペレーターがさまざまな角度からディスプレイを見る場合には、IPS が適している場合があります。

VA と IPS ではどちらの視野角が優れていますか?

IPS は一般に、広い視野角でより安定した画像パフォーマンスを提供します。ただし、実際の視野角性能は個々のパネルによって異なるため、重要な用途については特定のパネルのデータシートを確認する必要があります。

VA と IPS ではどちらのコントラストが優れていますか?

VA パネルは一般に、従来の IPS パネルよりも高いネイティブ コントラストを提供します。一般的な VA パネルは約 3000:1 のネイティブ コントラストを提供しますが、多くの IPS パネルは約 1000:1 ですが、実際の値はパネルの設計によって異なります。

屋外ディスプレイには IPS と VA のどちらが適していますか?

どちらが自動的に優れているというわけではありません。屋外での可読性は、明るさ、反射制御、光学接着、表面処理、および動作温度に大きく依存します。これらの要素はパネル技術と合わせて評価する必要があります。

VA と IPS の両方をタッチ ディスプレイに使用できますか?

はい。 VA および IPS LCD パネルはどちらも、静電容量式タッチスクリーンおよびカバー ガラスと統合できます。タッチ ディスプレイの場合は、LCD パネル テクノロジーに加えて、完全な光学スタック、タッチ パフォーマンス、接合方法、および環境要件を評価する必要があります。
