ホームページ » 製品 » 静電容量式タッチスクリーン » 5.2インチバータイプ静電容量式タッチスクリーン | I2Cマルチタッチパネル

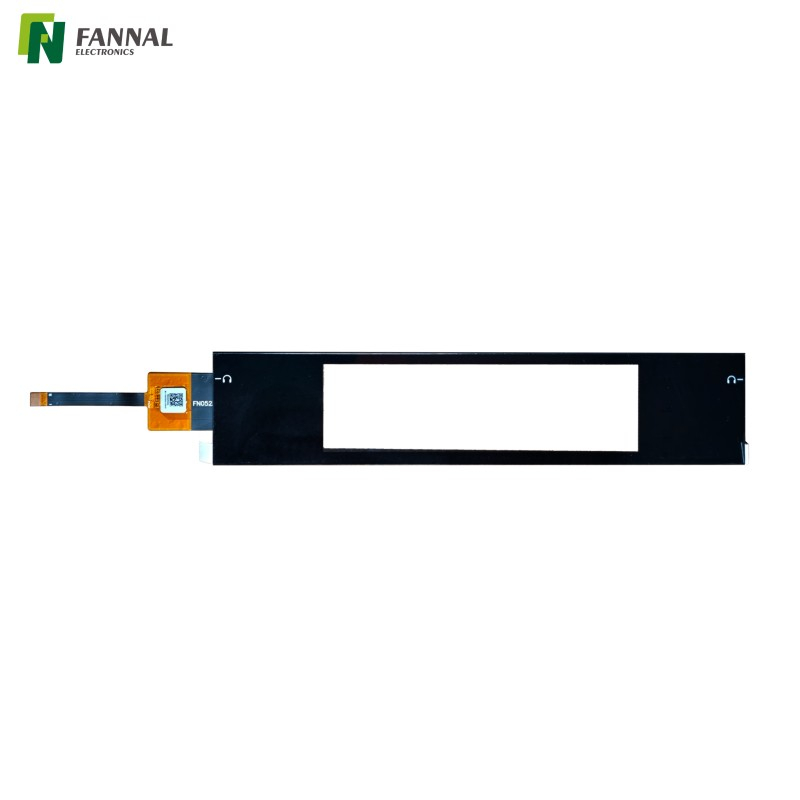

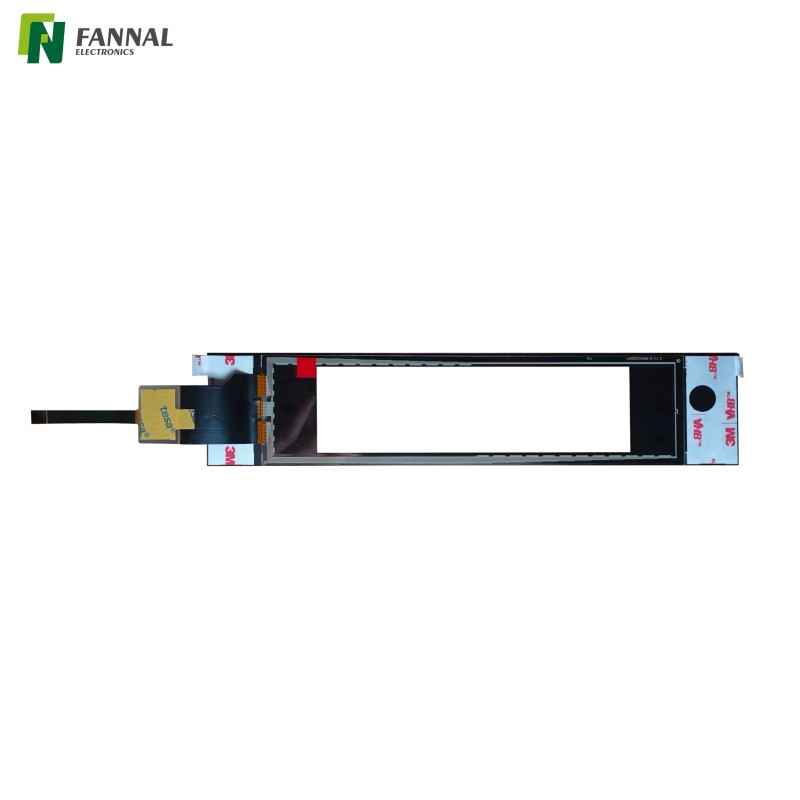

5.2インチバータイプ静電容量式タッチスクリーン | I2Cマルチタッチパネル

I2C インターフェースおよび GT928 コントローラーを備えた 5.2 インチ静電容量式タッチパネル

モデル：
FN0520P003A
製品ブランド：
FANNAL
サイズ(インチ)：
5.2
od（mm）をカバーする：
218.6(H)×46.00(V)×1.85(D)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
TP VA (mm)：
129.16(H)×35.91(V)

数量：
可用性ステータス:





問い合わせバスケットに追加

静電容量のタッチスクリーン

製品機能

図面と仕様

アプリケーション

カスタマイズ

よくある質問

特徴

狭い UI 用に構築されており、それに適合していません

これは他のものの「小さい画面バージョン」ではありません。幾何学模様は意図的なものです。長い UI ストリップ、ステータスバー、サイドコントロール — スペースが限られており、インタラクションが最小限だが頻繁である場合に、産業機械が実際に使用するレイアウトの種類です。

タッチ調整はスペックよりも重要

GT928 は安定していますが、実際のパフォーマンスは、長いアスペクト比でセンサーグリッドがどのように動作するかによって決まります。エッジ応答、接地、エンクロージャ結合 - これは、狭いパネルがしっかりしていると感じられるか、または「オフ」に感じられるかのどちらかです。

機械一体化第一設計

218.6mm の長さは、取り付け圧力の分散、フレックス動作、FPC 配線などすべてを変えます。これはドロップインコンポーネントではありません。それは機械的 + 電気的な共同設計の表面です。

バータイプのレイアウトでは光学的透明性はオプションではありません

狭いパネルは通常、周囲の反射が不均一な場所 (垂直キオスク、側面に取り付けられた HMI) に設置されます。そのため、85% 以上の透明度は「機能」ではなく、斜めの角度でも UI を読みやすくするための基本要件です。

産業用温度範囲ではなく、消費者の快適ゾーンではない

-20 ～ +70 °C は机上の極端な値ではなく、熱ドリフト、筐体の加熱、および長いデューティサイクルの後でもタッチが同じように動作するかどうかが重要です。

システムレベルのカスタマイズ向けに設計

カバーガラス、ボンディングスタック、インターフェイスマッピング - ほとんどのプロジェクトでは、それを「そのまま」使用することはありません。それは予想通りです。この製品は、OEM 適応のためのベースレイヤーとして存在します。

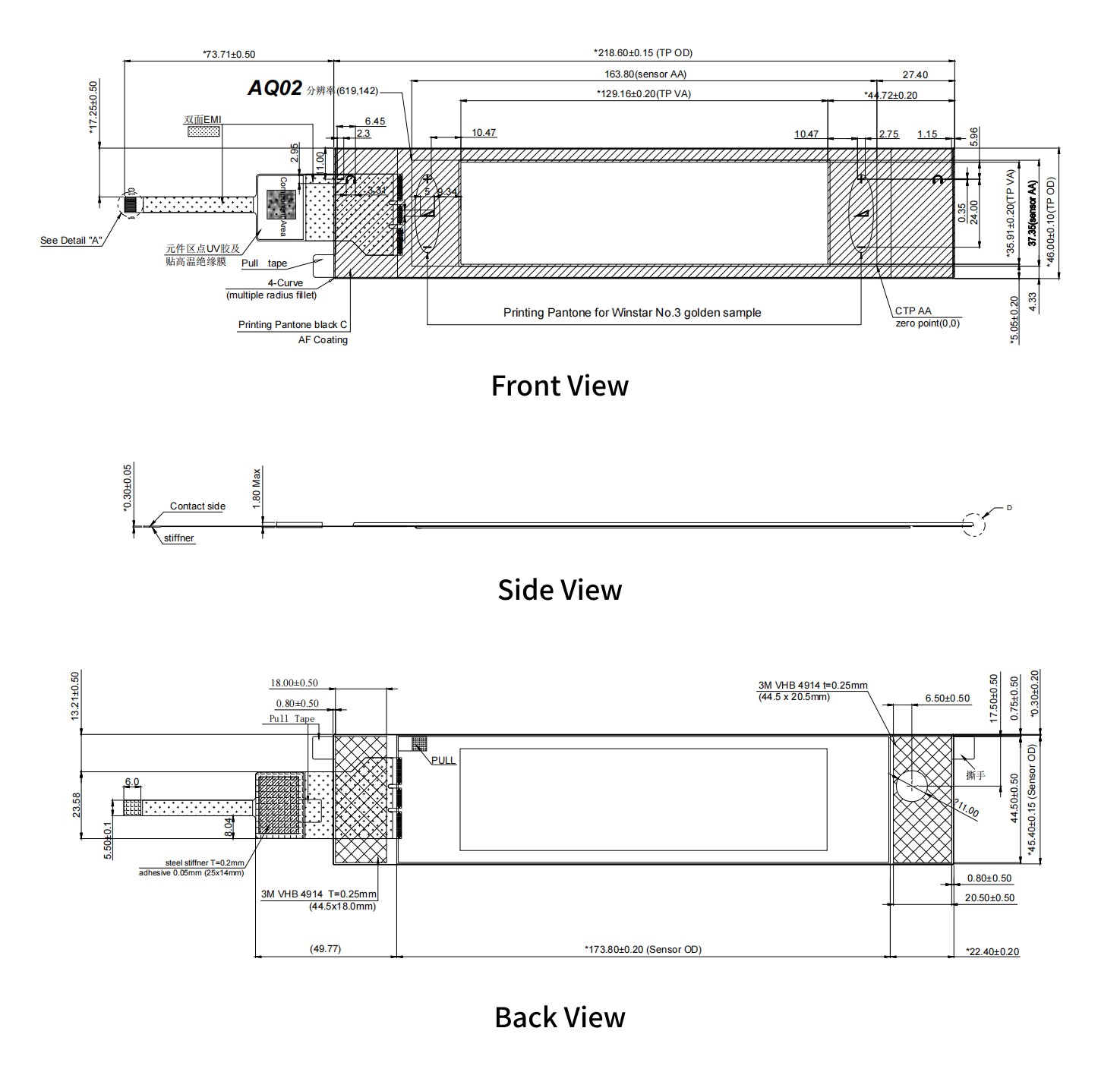

描画

仕様

いいえ。	アイテム	仕様	ユニット
1	タッチパネルサイズ	5.2 (対角線)	インチ
2	構造	CTP
3	ビューエリア	129.16(H)×35.91(V)	mm
4	外形寸法	218.6(H)×46.00(V)×1.85(D)	mm
5	チャンネル	24時間365日
6	解決	619*142
7	動作温度	-20～70℃
8	保管温度	-30～80℃
9	透明性	(最小) 85%
10	ドライバーIC	GT928
11	検出点	10
12	インタフェース	I2C
13	電源	3.3V

アプリケーション

EV充電器UIサイドパネル（ステータス+支払いフロー分割UI）
エレベーター COP / LOP ナローインターフェイス
産業機械補助制御ストリップ
オーディオ/ブロードキャストコントロールサーフェス
鉄道輸送用ドア・状態表示パネル
スマートビルアクセス + 制御端末
医療機器二次制御UI
スペースに制約のあるエンクロージャ内のコンパクトな HMI モジュール
小売店の棚端の対話型コントロール
カスタム埋め込み計器パネル

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

なぜエンジニアは標準的な角型タッチパネルではなくバー型タッチパネルを選ぶのでしょうか?

見た目が良いからではなく、製品の筐体がそれを強制しているからです。実際の機器の設計を開始すると、UI 空間がきれいな長方形になることはほとんどありません。それは長いストリップ、サイドマージン、デッドゾーンです。この形式は現実によりよく適合します。

実際、狭いタッチパネルで最初に壊れるのは何でしょうか?

ICではありません。解像度ではありません。通常、それは統合、つまり接地、不均一な圧力、またはエッジでの機械的ストレスです。長いジオメトリは、小さな構造上の間違いを増幅させます。

タッチパフォーマンスはエリア全体で一貫していますか?

それはコントローラーにはあまり依存せず、パネルの取り付け方法に大きく依存します。バータイプの設計は機械的な張力分布の影響を受けやすくなります。エンクロージャーの設計が適切でない場合、エッジの動作がセンターとは異なるように感じられます。

産業界の顧客はなぜ透明性をそれほど気にするのでしょうか?

狭いパネルは正面から見るのではなく、斜めから見ることが多いためです。光損失はすぐに「UI のウォッシュ」として現れます。実際の機械では、オペレータは画面を読むためだけに位置を調整しません。

このタイプのパネルは標準モジュールとして扱うことができますか?

技術的にはそうです。実質的にはノーです。すべてのプロジェクトは、最終的に FPC の位置、カバー構造、またはボンディングスタックを調整することになります。インターフェイスが標準化されている場合でも、セミカスタムコンポーネントのように動作します。

ここでの本当の設計上の課題は何でしょうか?

表示品質ではありません。タッチ解像度ではありません。
それは、「振動し、加熱する不完全な筐体にボルトで固定した後でも、安定していると感じられるか?」ということです。
