Why is the TPM brightness lower than the TFT panel brightness?

The completed touch display includes cover glass, touch sensors, anti-glare treatment, and bonding materials, all of which reduce light transmission. TPM brightness represents the actual performance of the finished assembly.

Is 930 nits sufficient for sunlight-readable applications?

For many outdoor and bright industrial environments, 930 nits combined with optical bonding and anti-glare treatment provides good readability. Actual performance depends on the application environment and enclosure design.

Why choose optical bonding instead of air bonding?

Optical bonding reduces internal reflections, improves perceived contrast, and helps minimize condensation effects between the display and touch panel.

Does anti-glare treatment replace the need for higher brightness?

No. Anti-glare treatment and brightness address different aspects of readability. Combining both often provides better results than relying on either approach alone.

Is 10-point touch necessary for industrial equipment?

Many industrial applications only require single-touch operation, but multi-touch capability offers greater flexibility for future interface development.

ホームページ » 製品 » タッチディスプレイ » 7 インチ 1024×600 高輝度 PCAP タッチディスプレイ

7 インチ 1024×600 高輝度 PCAP タッチディスプレイ

7 インチの高輝度太陽光読み取り可能なタッチディスプレイ

モデル：
FN070AM109-V2
製品ブランド：
FANNAL
サイズ(インチ)：
7
od（mm）をカバーする：
166x101x7.85
表示AA(mm)：
154.21x85.92
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
I2C+USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
155.21(H)×86.92(V)
構造：
G+G
解決：
1024x600
明るさ（CD/m²）：
930

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

製品機能

ディスプレイの視認性を向上させるオプティカルボンディング

ディスプレイはエアボンディングではなくフルラミネート（光学接着）を採用しています。タッチパネルとTFTの間のエアギャップをなくすことで内部反射が低減され、明るい環境での知覚コントラストと可読性が向上します。オプティカルボンディングは、温度条件の変化で発生する可能性のある結露の視覚的影響を最小限に抑えることもできます。

930 ニットの標準的な TPM 輝度

統合されたタッチディスプレイは、 標準輝度 930 nit 、 タッチ統合後の 最小輝度 760 nitを提供します。

TFT パネル自体は 1200 nits の標準輝度を実現しますが、完全な TPM の輝度は、カバーガラス、アンチグレア処理、タッチセンサー、および接着材料によってもたらされる光損失を反映しています。裸の TFT の輝度ではなく TPM の輝度を評価すると、最終製品のパフォーマンスをより現実的に示すことができます。

明るい環境向けのアンチグレア表面処理

カバーガラスにはアンチグレア処理 (70 ±15) が組み込まれており、頭上の照明や屋外の周囲条件からの反射光を拡散します。これにより、バックライト出力の増加だけに依存することなく、画面の読みやすさを向上させることができます。

10 ポイント投影型静電容量式タッチ (maXTouch コントローラー付き)

Microchip mXT1664T3タッチコントローラ を搭載した ディスプレイは、最大 10 個の同時タッチポイントをサポートします。 maXTouch ファミリは、安定したタッチパフォーマンスとさまざまなオペレーティングシステムにわたる広範な統合経験により、産業用およびプロフェッショナルアプリケーションで広く使用されています。

工業用動作温度範囲

このディスプレイは、 -20 °C ～ +70 °Cでの動作 と、 -30 °C ～ +80 °Cでの保管をサポートしているため、気候制御されていない環境に導入された機器に適しています。

長寿命LEDバックライトシステム

TFT モジュールは 標準 LED 寿命が 50,000 時間と評価されており、動作期間の延長とメンテナンス間隔の短縮が必要なアプリケーションをサポートします。

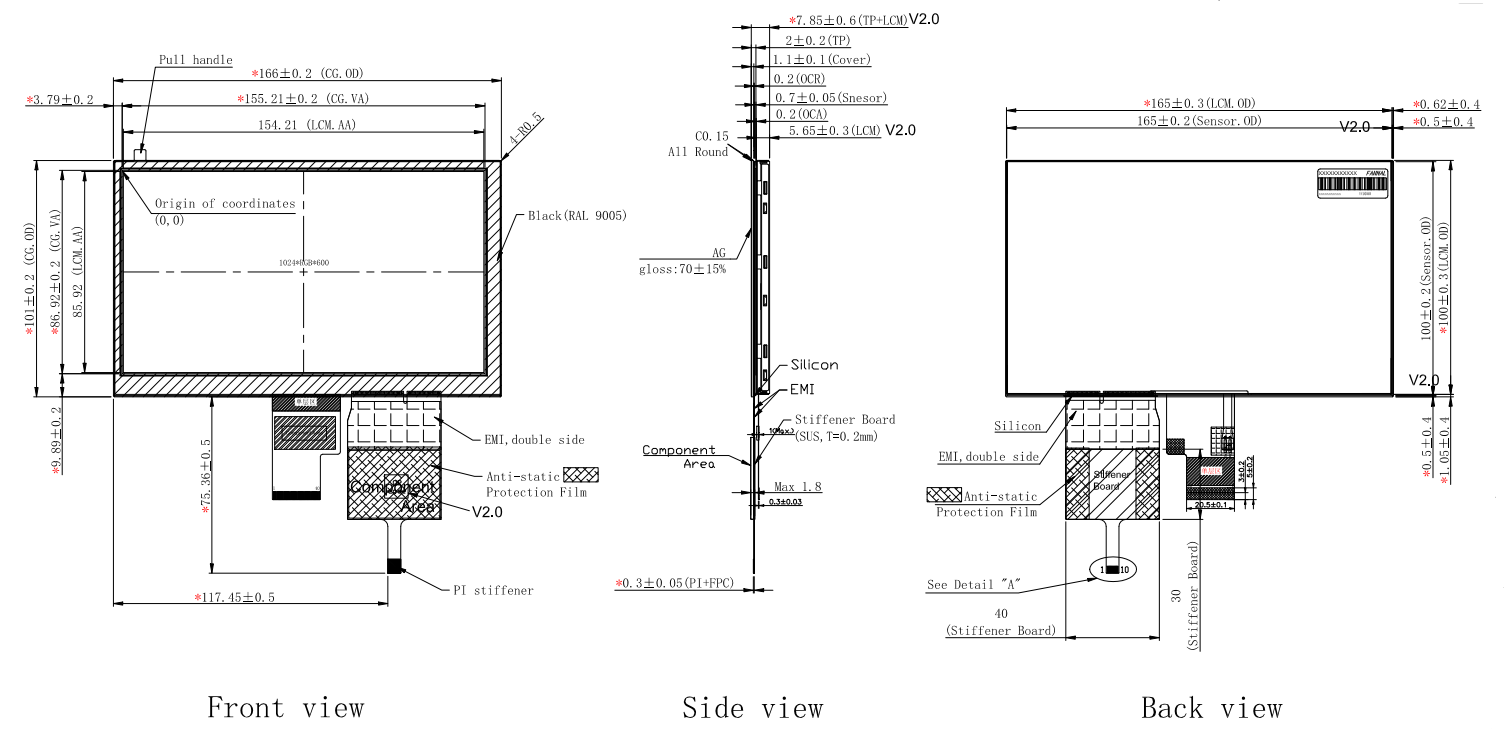

描画

仕様

財産	要件
構造	G+G
接着タイプ	フルラミネート加工
タッチIC	mxT1664T3
いいえ。タッチの	10
カバーガラスの厚さ	1.1mm(ソーダライム)+AG
ITOガラスの厚さ	0.7mm
表面硬度	7時間以上
光透過率	85%以上
動作温度	-20～70℃
保管温度	-30～80℃
TP+LCM 輝度 (最小)	760cd/平方メートル
TP+LCM 輝度 (標準)	930cd/平方メートル

アプリケーション

EV充電ステーション

高輝度と光学接着により、さまざまな日光条件下でも画面の視認性を維持できる一方、投影された静電容量式タッチが直感的なユーザー操作をサポートします。

屋外産業用 HMI システム

屋外キャビネット、工場ヤード、またはディスプレイの読みやすさが重要な半露出環境に設置される産業用制御機器に適しています。

農業機械

トラクターディスプレイ、農業自動化システム、および変化する周囲照明条件にさらされるオペレーターインターフェイスに統合できます。

海洋および輸送システム

反射や光の状態の変化が使いやすさに影響を与える可能性がある車載監視システムや制御パネルに適用できます。

ポータブル診断およびサービス機器

タッチ機能と明るい環境での視認性の向上の組み合わせが必要なフィールド機器やポータブル機器に役立ちます。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

TPM の輝度が TFT パネルの輝度より低いのはなぜですか?

TFT パネルは、タッチ統合前に 1200 nits の標準輝度を提供します。カバーガラス、アンチグレアコーティング、タッチセンサー、光学接着材を追加すると、若干の光透過損失が発生します。 TPM の輝度仕様は、完成したタッチディスプレイアセンブリの実際のパフォーマンスを表します。

太陽光で読み取るアプリケーションには 930 nit で十分ですか?

多くの屋外や明るい産業環境では、可能です。ただし、可読性は明るさだけでなく、光学接着、表面処理、視野角、筐体の設計、周囲の照明条件にも依存します。非常に要求の厳しい屋外用途では、さらに高い輝度レベルが必要になる場合があります。

エアボンディングではなくオプティカルボンディングを選択する理由は何ですか?

光学的結合により、内部反射が軽減され、知覚されるコントラストが向上し、タッチパネルとディスプレイ間の結露の発生を最小限に抑えることができます。これらの利点は、明るい環境で特に価値があります。

ディスプレイがすでに高輝度である場合、アンチグレア処理はどのような役割を果たしますか?

輝度を高くするだけでは反射をなくすことはできません。アンチグレア処理は、外部光源からの反射光を散乱させるのに役立ち、実際の動作条件での見やすさと読みやすさを向上させることができます。

産業機器において 10 点タッチスクリーンが有益なのはどのような場合ですか?

多くの産業用アプリケーションでは、シングルタッチ操作のみが使用されます。ただし、マルチタッチ機能は、ジェスチャベースのインターフェイス、将来のソフトウェアアップデート、およびより高度なユーザーインタラクションが必要となる可能性のあるアプリケーションに柔軟性を提供します。
