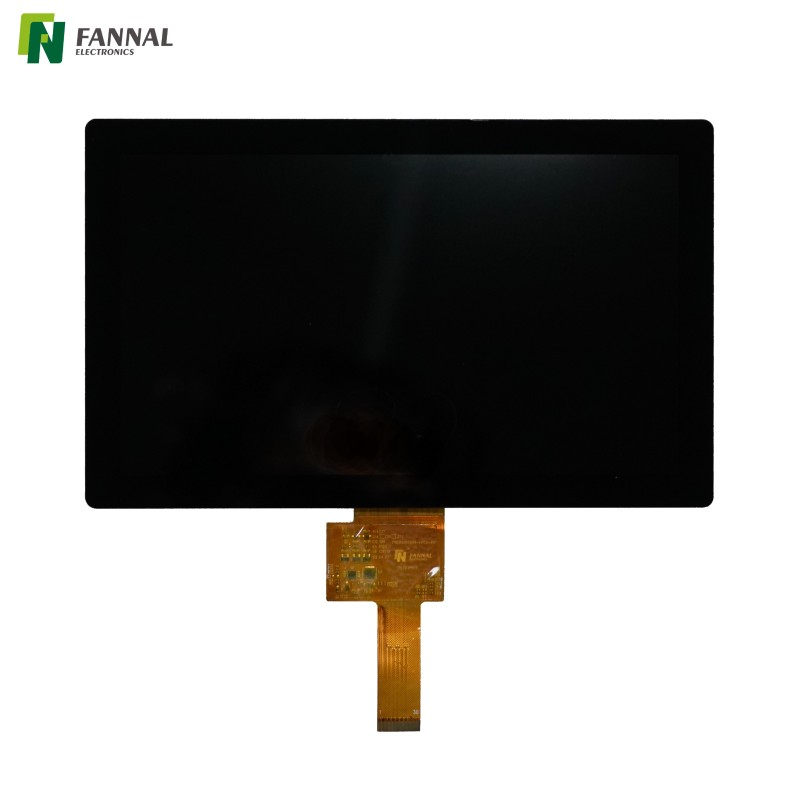

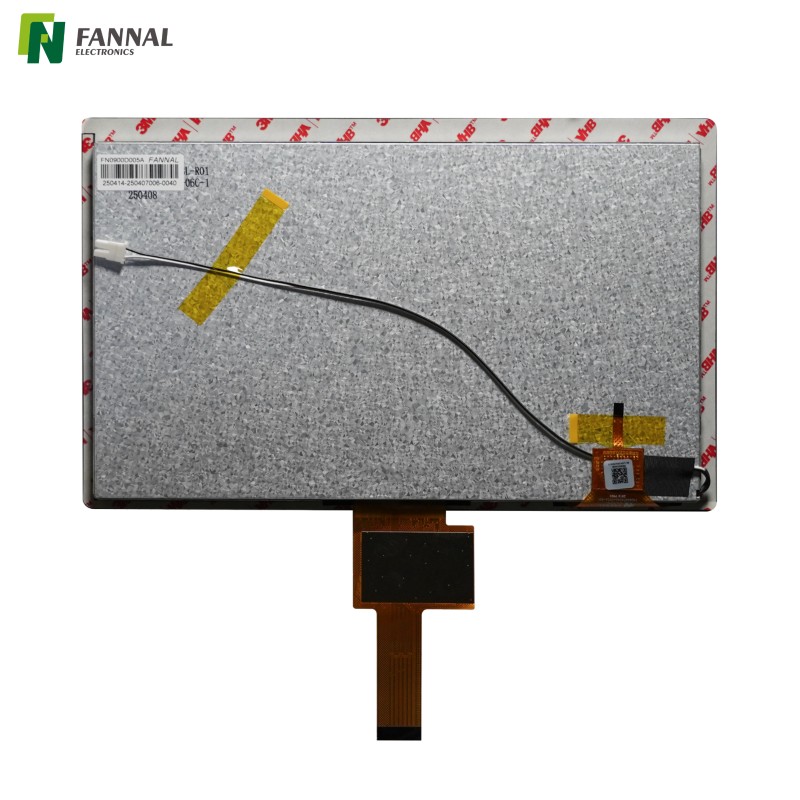

9 インチ静電容量式タッチ ディスプレイ 1024×600 MIPI インターフェイス

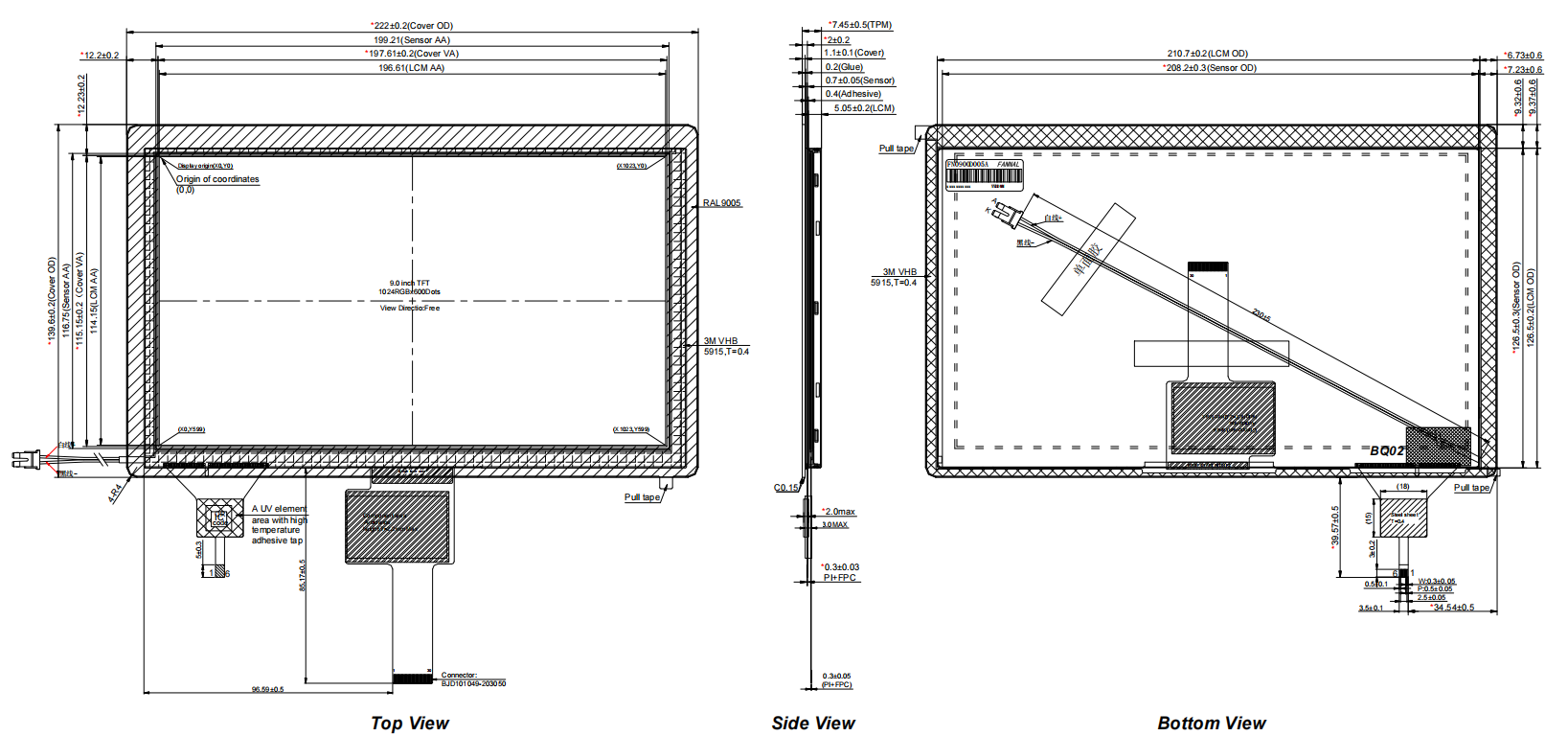

描画

仕様

代表的な用途

産業用HMIシステム

産業用制御パネル 、マシンインターフェース、オートメーション機器に適しています。

組み込み Linux および Android デバイス

MIPI ディスプレイ統合と静電容量式タッチ機能を必要とする組み込みシステムと互換性があります。

医療機器

ポータブル医療機器、モニタリング システム、診断インターフェイスで使用できます。

スマートコントロールターミナル

スマートホームパネル、アクセス制御システム、対話型制御端末に適しています。

ポータブル産業機器

ハンドヘルド試験装置、ポータブルコントローラ、およびフィールド操作装置に適用できます。

半屋外用デバイス

510 nits の輝度は、屋内および適度に明るい環境で動作する機器をサポートします。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

9 インチ MIPI LCD ディスプレイは Raspberry Pi または SBC プラットフォームで使用できますか?

はい、ただし互換性はボードの MIPI DSI サポートとドライバー構成によって異なります。一部の SBC では、追加のアダプター ボードまたはファームウェアの調整が必要な場合があります。

組み込みディスプレイ システムで MIPI インターフェイスを使用する利点は何ですか?

MIPI は、少ないピン数と低減された EMI による高速ビデオ伝送をサポートします。コンパクトな組み込み機器やポータブル機器で広く使用されています。

表面硬度 7H はタッチスクリーンの信頼性をどのように向上させますか?

7Hの表面硬度により、繰り返しのタッチ操作による傷を軽減します。また、産業環境における長期耐久性も向上します。

静電容量式タッチディスプレイにとって光透過率が重要なのはなぜですか?

透過率が高いと表示の明瞭さが向上し、タッチ層による視覚損失が軽減されます。これにより、画像の品質と読みやすさを維持できます。

この 9 インチ タッチ ディスプレイはカスタム カバー ガラスまたは光学接着をサポートできますか?

はい。産業用タッチ ディスプレイは、アプリケーション要件に基づいて、カバー ガラスの厚さ、印刷、コーティング、または光学接着によってカスタマイズされるのが一般的です。

1024×600 の産業用タッチ ディスプレイはどのような種類のデバイスで一般的に使用されますか?

1024×600 ディスプレイは、HMI 端末、医療機器、ハンドヘルド機器、スマート コントロール パネル、組み込み監視システムで広く使用されています。
