静電容量式タッチパネルは、何十億人もの人々が毎日使用するスマートフォンやタブレットから、産業用制御システム、医療機器、車載インフォテインメントディスプレイ、屋外キオスクに至るまで、人間と電子機器の間の普遍的なインターフェースとなっています。このテクノロジーの優れた光学品質、マルチタッチ機能、耐久性により、直感的で応答性が高く、信頼性の高いタッチ インタラクションが必要とされるほぼすべての市場セグメントで主要なタッチ ソリューションとなっています。理解することで 静電容量式タッチパネルの製造を 、高品質のタッチ ソリューションと代替品を区別する要因についての洞察が得られ、製品設計者、調達スペシャリスト、品質エンジニアが、要求の厳しいアプリケーション向けのタッチ スクリーン コンポーネントを選択する際に、情報に基づいた意思決定を行うことができるようになります。
静電容量式タッチパネル市場は、スマートホームデバイス、自動車用ディスプレイ、モノのインターネットインターフェイスなどの新しいアプリケーションカテゴリの出現に伴い拡大し続けています。この成長により、タッチ センサーの材料、コントローラー技術、製造プロセスにおける継続的な革新が促進され、コストを削減しながらパフォーマンスを向上させることができます。タッチパネルを調達する組織は、これらの技術トレンドと製造能力を理解することで、より適切な仕様の決定とサプライヤーの選択が可能になります。
静電容量式タッチ パネルは、画面表面の静電場の変化を測定することによってタッチを検出する透明な入力デバイスです。指がタッチ パネルの導電性表面に近づくか接触すると、静電場から少量の電流が流れ、タッチ位置の静電容量に測定可能な変化が生じます。特殊な集積回路であるタッチ コントローラーは、これらの静電容量の変化を解釈して、タッチ イベントの位置、サイズ、特性をサブミリメートルの精度で決定します。
静電容量式タッチ検出の基本的な物理学には、人間のタッチが存在する場合のフェムトファラド レベルの静電容量の変化を測定することが含まれます。人体は、一般的に約 100 ピコファラッドの対地静電容量を持つ導体として機能し、タッチ センサーの静電場との測定可能な結合を生成します。コントローラーの感度によって、検出可能な静電容量の最小変化が決まります。通常、騒音の多い環境で信頼性の高いタッチ検出を行うには、20:1 を超える信号対雑音比が必要です。
物理的な圧力に依存して 2 つの導電層を接触させる抵抗膜式タッチ パネルとは異なり、静電容量式タッチ パネルは人体の電気的特性を通じてタッチを検出するため、抵抗膜技術に必要な複数の材料層を使用せずに、裸の指での操作、マルチタッチ ジェスチャ、および高い光学的透明性が可能になります。可動部品のないソリッドステート構造により、機械式スイッチ インターフェイスと比較して優れた耐久性と寿命が実現します。静電容量式タッチ パネルは、通常、重大な性能低下なしに 1,000 万タッチ サイクルを超える寿命を達成します。
表面静電容量式タッチ技術は、ガラス表面にコーティングされた導電層の四隅すべてに均一な電圧を印加します。表面にタッチすると、最も近い角の電極から電流が引き込まれ、各角から引き出される電流の比率によってタッチ位置が決まります。表面容量性パネルは優れた耐久性と光学的透明性を備えていますが、ワンタッチ操作に限定されており、表面の湿気による干渉を受けやすくなっています。
表面静電容量技術はPOS 端末や 、投影型静電容量技術が出現する前に、 PCAP に比べて製造が簡単でコストが低いため、表面容量性はマルチタッチ機能を必要としないアプリケーションにとって魅力的です。しかし、スマートフォンやタブレット コンピューターのマルチタッチ要件により、事実上すべての消費者向けタッチ アプリケーションで PCAP テクノロジーの採用が推進されました。 情報キオスクなどの初期のタッチ スクリーン アプリケーションで広く使用されていました。
投影型静電容量式タッチ テクノロジ (一般に PCAP またはマルチタッチ静電容量式と呼ばれます) は、事実上すべての市場で主流のタッチ テクノロジとなっています。 PCAP パネルは、フォトリソグラフィーを使用して 1 つまたは 2 つのガラス層上にパターン化された透明電極 (通常は酸化インジウムスズ、ITO、または新しい金属メッシュ材料) のグリッドを使用します。電極はスクリーン表面上に静電場を生成し、保護カバー ガラスを介したタッチ検出を可能にし、最大 10 点以上の同時タッチ ポイントによる真のマルチタッチ操作をサポートします。
カバー ガラスやその他の誘電体材料を介してタッチを検出する PCAP テクノロジーの機能により、消費者製品や産業製品に必要な洗練された耐久性のあるデザインが可能になります。投影されたフィールドは、薄い手袋や導電性スタイラスを使用した操作もサポートしており、素手での操作が非現実的または望ましくない産業、医療、屋外の用途へのタッチ技術の適用可能性を拡大します。
相互静電容量は、行電極と列電極の交差点間の静電容量を測定します。指で画面にタッチすると、影響を受ける交差点の相互静電容量が減少し、高い空間精度で複数の同時タッチ ポイントを検出できるようになります。相互静電容量は、他のタッチ ポイントからの干渉なしに各交差点を独立して測定できるため、本質的にマルチタッチ操作をサポートします。
自己容量は、各電極の対接地静電容量を測定します。指が電極の近くに触れると、追加の身体静電容量によって電極の対接地静電容量が増加し、タッチ検出が可能になります。自己容量は相互容量よりも高い感度を提供しますが、1 本の指が複数の隣接する電極に影響を与えるため、マルチタッチには固有の曖昧さが伴います。
高度な PCAP コントローラーは、プライマリ タッチ検出のための相互静電容量と、パーム リジェクションおよびホバー トラッキングのための自己静電容量を組み合わせたハイブリッド アプローチを使用します。ハイブリッド アーキテクチャは、相互静電容量によるマルチタッチ機能を提供すると同時に、手のひら検出やホバー センシングなどの機能に自己静電容量による感度の利点を加えます。 Fannal Electronics PCAP コントローラーは、さまざまな使用シナリオにわたってタッチ パフォーマンスを最適化する高度なハイブリッド アルゴリズムを実装しています。
タッチ コントローラーは、静電容量式タッチ システムのインテリジェンスを表し、電極アレイの連続スキャン、生のセンサー データからタッチ情報を抽出する信号処理、タッチ イベントをオペレーティング システムに報告するホスト通信を実行します。コントローラーの選択は、感度、応答速度、消費電力、環境耐性などのタッチ パフォーマンスに大きな影響を与えます。
最新の PCAP コントローラーは、アナログ フロントエンド回路、デジタル信号処理、ホスト インターフェイスをシングルチップ ソリューションに統合し、基板スペースを最小限に抑え、統合を簡素化します。コントローラーは、I2C、SPI、USB、特定のオペレーティング システム用に最適化されたネイティブ インターフェイスなど、さまざまなホスト インターフェイスをサポートします。 Fannal Electronics は、各アプリケーションに最適なタッチ パフォーマンスを保証するコントローラー統合サポートを提供します。
PCAP テクノロジーは本質的にマルチタッチ操作をサポートしており、ピンチによるズーム、2 本指の回転、スワイプ ジェスチャ、ドラッグ操作などのジェスチャ ベースの対話を可能にします。マルチタッチ機能により、シングルタッチ インターフェイスよりも直感的な操作、より迅速なタスク完了、およびより豊かなインタラクティブ エクスペリエンスが可能になります。オペレーティング システム全体でのマルチタッチ ジェスチャの標準化により、最新のすべてのデバイスが満たさなければならないタッチ インタラクションに対するユーザーの期待が確立されました。

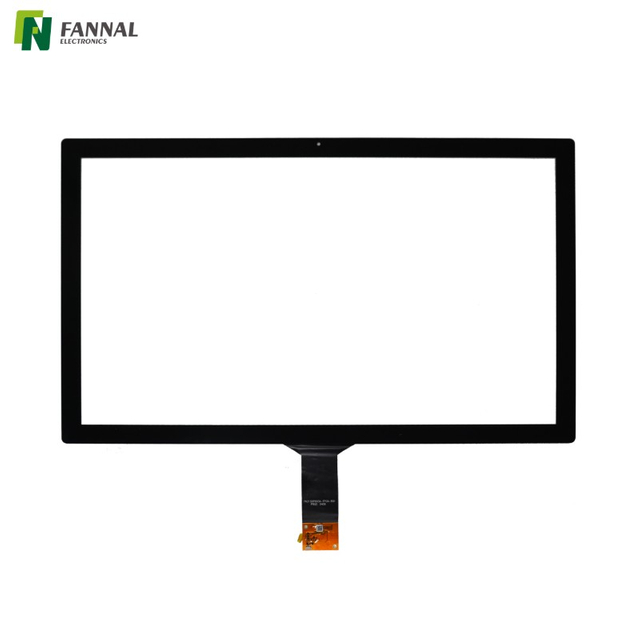

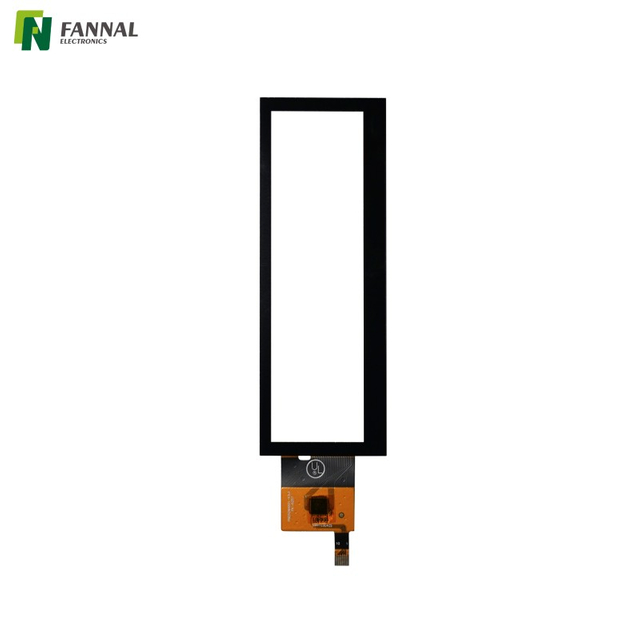

Fannal Electronics PCAP タッチ パネルは 、要求の厳しいインタラクティブ アプリケーション向けの完全なマルチタッチ ジェスチャ認識をサポートしており、10 個以上の同時タッチ ポイントをミリメートル未満の位置精度で追跡できるコントローラーを備えています。ジェスチャ認識アルゴリズムは、意図的なタッチ ジェスチャと偶発的な接触を区別し、応答性の高い操作を維持しながら誤入力を防止します。
静電容量式タッチパネルは通常、透明導体パターンを備えたガラス基板から構成されており、90%を超える光透過率を実現します。 PCAP パネルの単一ガラス層構造は、複数のエアギャップと層を必要とする抵抗パネルと比較して、優れた光学的透明性を実現します。 Fannal Electronics PCAP タッチ パネルには、要求の厳しい用途向けに、指紋防止および防眩コーティングを施した化学強化カバー ガラスが組み込まれています。ガラス表面は、鉛筆硬度 7H ～ 9H の優れた耐傷性と耐摩耗性を備えています。
タッチセンサーとカバーガラスの間の光学的結合により、コントラストを低下させ、塵埃の混入を引き起こすエアギャップが排除されます。 オプティカルボンディング では、光学透明接着剤 (OCA) フィルムまたは液体光学透明接着剤 (LOCA) を使用して層間のギャップを埋め、光学性能と機械的堅牢性を向上させます。 Fannal Electronics は、最高の光学品質を必要とするアプリケーション向けに光学ボンディング サービスを提供しています。
PCAP コントローラーは、60 Hz ～ 500 Hz のスキャン レートでタッチ表面をサンプリングし、20 ミリ秒未満のタッチ応答遅延を実現します。高感度により、薄い手袋、軽い指のタッチ、静電容量式スタイラスでの操作が可能になります。 Fannal Electronics は、薄手の医療用または工業用手袋での操作用に構成された手袋付きタッチ PCAP コントローラーを提供し、素手での操作が現実的ではない環境へのタッチの適用を拡大します。
タッチ感度は、湿気、電磁干渉、その他のノイズ源からの誤入力の影響を受けやすいかどうかのバランスを取る必要があります。高度なコントローラーは、環境条件に基づいて検出しきい値を調整する適応感度アルゴリズムを実装し、さまざまな使用環境にわたって信頼性の高いタッチ検出を維持します。
静電容量式タッチパネルには機械的な可動部品がないため、抵抗膜および機械式スイッチインターフェイスの動作寿命を制限する摩耗メカニズムが排除されます。 Fannal Electronics の PCAP タッチ パネルは、重大なパフォーマンスの低下なく、1,000 万回を超えるタッチ操作寿命を日常的に達成しています。ソリッドステート構造は、機械的代替品と比較して、衝撃、振動、極端な温度に対する優れた耐性を提供します。
カバー ガラスの強度によって、傷、衝撃、熱応力に対するパネルの耐性が決まります。イオン交換プロセスにより製造された化学強化ガラスは、500 MPaを超える表面圧縮応力を実現し、傷や衝撃に対する優れた耐性を備えています。 Fannal Electronics は、すべての PCAP タッチ パネル製品に化学強化カバー ガラスを指定しています。
静電容量式タッチ パネルの製造は、ガラス基板の準備から始まります。通常は、厚さ 0.3 mm ～ 3 mm のホウケイ酸ガラスまたは無アルカリガラスです。ガラスは、脱イオン水、化学クリーナー、プラズマ処理を使用した複数の洗浄段階で、コーティングの接着や光学品質に影響を与える可能性のある汚染物質を除去するために洗浄されます。ガラスの種類の選択は、タッチ パネルの熱安定性、光学品質、および耐薬品性に影響します。
ガラス基板の片面または両面に透明導電性コーティングが施されます。インジウム錫酸化物 (ITO) は依然として主要な透明導電材料であり、物理蒸着 (スパッタリング) を使用して薄膜として蒸着されます。 ITO は高い光透過性と導電性を兼ね備えているため、ほとんどのタッチ パネル用途に適していますが、基板全体で一貫した抵抗を実現するにはコーティングを正確に制御する必要があります。
銀ナノワイヤ、金属メッシュ、グラフェンベースの導電性フィルムなどの新たな代替品は、柔軟性、導電性、製造コストの面で利点をもたらします。ファナル エレクトロニクスは、代替材料を評価および認定して、ひび割れすることなく曲げに耐える代替透明導体を使用したフレキシブル タッチ パネルなど、特定の用途に最適なソリューションを提供します。
フォトリソグラフィーは、タッチ感度と空間解像度を定義する正確な電極パターンを作成します。感光性レジストを ITO 層上に塗布し、フォトマスクを通して UV 光に露光し、現像して、エッチングして電極パターンを作成します。パターン設計は、感度、信号対雑音比、および電極パターンの視覚的不可視性のバランスをとります。
ダイヤモンドまたは等方性エッチング プロセスでは、現像されたレジストで保護されていない領域から ITO コーティングが除去され、電極の形状が作成されます。エッチング後、レジスト剥離により残りのフォトレジストが除去され、パターン化された ITO 電極が残ります。一貫した線幅、滑らかなエッジ、不要な ITO の完全な除去を実現するには、プロセスを正確に制御する必要があります。
最新のタッチ センサーでは、製造の複雑さとコストを削減する単層センサー設計がますます使用されています。単層センサーは単一の ITO 層から行電極と列電極の両方をパターン化するため、より複雑なフォトマスクが必要になりますが、材料コストが削減され、製造効率が向上します。
カバーガラスの加工には、最終寸法への切断、エッジ研磨、カメラやセンサーの穴加工、表面処理などが含まれます。イオン交換浴処理による化学強化により、ガラス表層の小さなナトリウムイオンが大きなカリウムイオンに置き換わり、表面強度が向上します。化学強化によって作成される圧縮応力層は、光学的品質を維持しながら傷の伝播に抵抗するのに十分な深さでなければなりません。
カバー ガラスに適用される表面コーティングには、油をはじいて清掃を容易にする指紋防止 (疎油性) コーティング、屋外での読み取りを可能にする反射を低減するアンチグレア コーティング、光の透過率を高める反射防止コーティングなどがあります。 Fannal Electronics は、真空蒸着プロセスを使用してこれらのコーティングを適用し、均一な被覆と耐久性を保証します。
タッチ センサー ガラスは、光学的に透明な接着剤 (OCA) または液体の光学的に透明な接着剤 (LOCA) を使用してカバー ガラスに貼り付けられます。 OCA 接着では、クリーンルーム環境でセンサーとカバー ガラスの間に貼り付けられるプレカットされた接着フィルムが使用されます。 LOCA 接着では、UV 硬化で接着が固化する前に、層間の隙間を埋める液体接着剤が塗布されます。
オプティカルボンディングによりセンサーとカバーガラス間のエアギャップが排除され、各界面での反射損失が低減されることで光学性能が向上します。また、接着アセンブリは、ガラス層に直接応力を与える衝撃エネルギーを接着層が吸収するため、機械的堅牢性も向上します。
タッチ コントローラーは、センサー電極をホスト デバイスに接続するフレキシブル プリント基板に取り付けられています。工場出荷時の校正では、ベースライン静電容量値、ノイズプロファイル、環境補償パラメータなどのタッチセンサー特性を使用してコントローラーをプログラムします。キャリブレーションにより、実稼働ユニットおよびさまざまな導入環境にわたって一貫したタッチ パフォーマンスが保証されます。
Fannal Electronics は、すべての PCAP タッチ パネル製品に対してコントローラーの統合と校正サポートを提供し、出荷前に各アセンブリが指定された性能基準を満たしていることを確認します。キャリブレーション データはコントローラーの不揮発性メモリに保存され、電源サイクルや温度変化全体にわたって安定したタッチ パフォーマンスを提供します。
スマートフォン、タブレット、ラップトップ、スマートウォッチは、PCAP タッチ パネルのアプリケーション カテゴリの中で最も生産量が多いものです。スマートフォン市場の爆発的な成長により、タッチ製造能力への大規模な投資と継続的な技術進歩が推進されました。 Fannal Electronics PCAP タッチ パネルは、超薄型フォーム ファクタと大量生産時の競争力のある価格を家電メーカーに提供します。
モバイル デバイスにおけるコンピューティング、通信、エンターテイメントの融合により、高性能タッチ インターフェイスに対する前例のない需要が生まれました。タッチはモバイル デバイスの主要な入力方法となり、物理キーボードやほとんどの物理コントロールに取って代わりました。このパラダイムシフトは、スマート TV、ゲーム デバイス、家電などの他の家庭用電化製品カテゴリにも広がりました。
産業用ヒューマン マシン インターフェイス (HMI) アプリケーションには、極端な温度、湿度、化学物質への曝露、電磁干渉などの厳しい環境でも確実に動作するタッチ パネルが必要です。 Fannal Electronics の産業用アプリケーション向け PCAP タッチ パネルは、より厚いカバー ガラス、強化された接合、および -40°C ～ +85°C で動作する幅広い温度定格コントローラーを使用しており、ファクトリー オートメーションおよびプロセス制御アプリケーションに対応します。
産業用タッチパネルは、モーター、可変周波数ドライブ、その他の産業機器からの電気ノイズにもかかわらず、一貫したパフォーマンスを維持する必要があります。 EMC に強化されたコントローラー設計と適切な接地方法により、このような困難な環境でも信頼性の高いタッチ操作が保証されます。 Fannal Electronics は、EMC 設計ガイドラインを提供し、産業環境で信頼性の高いタッチ パフォーマンスを実現するための顧客統合の取り組みをサポートします。
車載用タッチ ディスプレイは 、拡張温度範囲、耐振動性、さまざまな照明条件下での光学性能、大型タッチ スクリーンのパーム リジェクションの課題など、独特の要件に直面しています。車載タッチパネルには、車載電子部品の環境、信頼性、品質要件を定義する AEC-Q100 および AEC-Q200 規格への認定が必要です。
自動車業界の物理スイッチからタッチベースのインターフェースへの移行により、タッチパネルのサプライヤーは厳しい自動車要件を満たす機会が生まれます。 Fannal Electronics は、センター スタック ディスプレイ、計器クラスタ、後部座席のエンターテイメント アプリケーション向けに、自動車認定の PCAP タッチ パネルを開発しています。
医療機器のタッチ インターフェイスは、IEC 60601-1 安全規格や FDA 機器登録要件などの厳しい規制要件を満たしている必要があります。 Fannal Electronics の医療用途向け PCAP タッチ パネルは、密封設計、抗菌コーティング、医療用手袋をしたままでの操作を特徴としています。タッチ インターフェイスを必要とする医療機器には、患者モニター、診断機器、輸液ポンプ、薬剤投与システムなどがあります。
抗菌コーティングは、接触面での細菌の増殖を継続的に保護します。これは、医療環境で頻繁に接触するデバイスにとって重要です。 Fannal Electronics は、認定サプライヤーから抗菌コーティングを調達し、該当する規格に従ってコーティングの有効性を検証しています。
屋外のキオスク、POS、および産業用途には、明るい日光、雨、極端な温度、および身体的虐待にもかかわらず確実に動作するタッチパネルが必要です。 Fannal Electronics の IP65 定格 PCAP タッチ パネルは屋外での展開向けに設計されており、高輝度ディスプレイ、寒冷地での動作用の加熱カバー ガラス、および堅牢な構造が組み込まれています。
産業用途向けの耐久性の高いタッチ パネルには、厚いカバー ガラス、強化された接着、過酷な動作条件に耐える拡張温度コントローラーが組み込まれています。 Fannal Electronics のエンジニアは、お客様と協力して、各アプリケーションの環境要件と信頼性要件に適した耐久性要件を指定します。
仕様 | ファナルPCAP | 標準 PCAP サプライヤー | 抵抗膜タッチ | 業界平均PCAP |
|---|---|---|---|---|
テクノロジー | PCAP 相互 + 自己 | PCAP（相互） | 抵抗性 | PCAP |
カバーガラスの厚さ | 0.55～5.0mm | 0.7～3.0mm | 該当なし | 0.7～4.0mm |
タッチポイント | 最大 10 個以上 | 最大10個 | 1 | 最大10個 |
応答時間 | <15ms | <20ms | <30ms | <20ms |
光透過率 | >90% | >88% | >75% | >87% |
動作温度 | −40℃〜＋85℃ | −20℃〜＋70℃ | −15℃〜＋60℃ | −25℃〜＋75℃ |
グローブサポート | はい (構成可能) | 基本 | はい | はい |
耐水性 | IP65対応可能 | IP54 オプション | 該当なし | IP54 オプション |
カスタマイズ | フルカスタマイズ | 限定 | 限定 | 限定 |
コントローラーの統合 | 万全のサポート | 基本 | 基本 | さまざま |
リードタイム | 6～10週間が標準 | 8～12週間 | 6～8週間 | 8～10週間 |
透明導電性材料におけるインジウムスズ酸化物の優位性は、柔軟性、導電性、コストの点で利点をもたらす代替技術からの課題に直面しています。銀ナノワイヤーフィルムは、豊富な素材を使用しながら、優れた柔軟性と導電性を実現します。 Fannal Electronics は、フレキシブル ディスプレイや大型タッチ パネルなどの特定のアプリケーション要件に合わせて、銀ナノワイヤ フィルム、銅金属メッシュ、グラフェン コーティングを評価しています。
インジウムの供給制約とコストの不安定さにより、代替の透明導電体の開発が促進されています。 ITO は依然として剛性の高いアプリケーションでは主流ですが、柔軟性や広い面積をカバーできるアプリケーションでは代替材料の採用が増えています。
力感知と触覚フィードバックを組み込んだ高度なタッチ システムは、単純なタッチ位置を超えた追加の入力次元を提供します。力感知により、軽いタップとしっかりとした押しを区別できる圧力感知操作が可能になります。触覚フィードバックは、振動またはその他の触覚キューを使用してタッチ登録を確認し、対話中に直感的なフィードバックを提供します。
Fannal Electronics は、エンジニアリングのカスタマイズ機能を通じてフォース タッチおよび触覚フィードバック ソリューションを開発し、標準の PCAP 機能を超えた高度なタッチ要件を持つ顧客をサポートします。力の検出は、カバー ガラス取り付け部のひずみゲージ、容量性力センサー、またはタッチ アセンブリに統合された圧電素子を使用して実装できます。
タッチ センサーをディスプレイのピクセル構造に直接統合することで、別個のタッチ層が不要になり、厚みが減り、光学性能が向上します。インセルタッチはディスプレイセル内にタッチセンサーを配置しますが、オンセルタッチはディスプレイガラスとカバーガラスの間にセンサーを配置します。 Fannal Electronics は、超薄型フォームファクタと最高の光学品質を必要とするアプリケーション向けに、セル内およびセル上のタッチ ソリューションを開発しています。
統合傾向により、コンポーネント数と製造コストが削減され、同時にデバイスのプロファイルの薄型化が可能になります。ただし、統合型タッチ ソリューションでは、ディスプレイ チームとタッチ エンジニアリング チーム間の緊密な調整が必要となり、個別のタッチ モジュールに比べて設計の複雑さが増します。
教育、企業コラボレーション、デジタル サイネージにおけるインタラクティブ ディスプレイの需要の高まりにより、40 インチを超える大型 PCAP タッチ パネルの開発が推進されています。大判タッチでは、さまざまなセンサー パターン、コントローラーの処理能力の向上、センサー領域全体の信号分布に対する細心の注意が必要です。 Fannal Electronics は、インタラクティブ ホワイトボード、会議室のディスプレイ、小売店のキオスクなどのアプリケーション向けに大判 PCAP ソリューションを開発しています。
マルチタッチ要件、手袋をしたままでの操作の要件、およびスタイラスのサポートを明確に指定します。必要な同時タッチ ポイントの数は、アプリケーションのジェスチャ サポート要件によって異なります。単純なポイント アンド クリック アプリケーションではシングル タッチ機能のみが必要ですが、ジェスチャ ベースのインターフェイスでは 5 つ以上の同時タッチ ポイントが必要です。 Fannal Electronics のエンジニアリング チームは、新しいタッチ パネル アプリケーションを指定する顧客の要件定義と仕様開発をサポートします。
環境動作条件は仕様要件に大きな影響を与えます。屋外アプリケーションでは、高輝度ディスプレイ、温度範囲の拡張、耐水性が必要です。産業用アプリケーションでは、温度範囲の拡大、EMC 強化、振動や衝撃に対する耐久性が必要です。
タッチパネルの環境仕様を導入環境に合わせます。 Fannal Electronics は、屋外および要求の厳しい産業用途向けに、IP65 定格の PCAP タッチ パネルを提供しています。 IP 等級は、固形物の侵入 (1 桁目) と液体の侵入 (2 桁目) に対する保護を定義し、IP65 は完全な防塵保護とあらゆる方向からの噴流水に対する保護を提供します。
温度範囲の要件は、アプリケーションの導入環境によって異なります。車載アプリケーションでは通常、-40°C ～ +85°C の動作範囲が必要ですが、民生用アプリケーションでは 0°C ～ +50°C が許容される場合があります。 Fannal Electronics は、対象の動作環境向けに定格されたコントローラーとコンポーネントを指定します。
Fannal Electronics PCAP タッチ パネルは、主要なオペレーティング システムとのネイティブ互換性を実現する HID プロトコル サポートを備えた標準 I2C および USB インターフェイスを使用します。 HID (Human Interface Device) プロトコルのサポートにより、カスタム ドライバーをインストールしなくても、Windows、Android、Linux、およびその他のオペレーティング システムでのプラグ アンド プレイ操作が可能になります。
カスタムのタッチ動作を必要とするアプリケーション向けに、Fannal Electronics はコントローラー構成ツールとソフトウェア開発サポートを提供します。カスタム タッチ ファームウェアは、アプリケーション固有のジェスチャ認識、ボタン領域、タッチ フィルタリング アルゴリズムを実装できます。
Fannal Electronics は、修正されたセンサー パターン、カスタム カバー ガラス形状、機械的統合サポートなど、完全にカスタマイズされたタッチ ソリューションを提供します。カスタマイズ オプションには、特定の感度要件に合わせた電極パターンの変更、穴やノッチのカバー ガラス加工、要求の厳しい用途向けの特殊コーティングが含まれます。
統合サポートには、機械設計ガイドライン、電気インターフェースのドキュメント、熱解析、EMC 設計の推奨事項が含まれます。 Fannal Electronics のエンジニアは、製品開発サイクル全体を通じてお客様の設計チームと協力して、タッチ パネルの統合を確実に成功させます。
機械的な統合は、タッチ パネルのパフォーマンスと信頼性に大きな影響を与えます。カバー ガラスの取り付け設計では、ガラスの破損を引き起こす可能性のある応力集中を生じさせることなく、確実に保持できるようにする必要があります。 Fannal Electronics は、すべての PCAP タッチ パネル製品の機械統合ガイドラインと 3D CAD モデルを提供し、顧客の設計チームが互換性のある機械エンクロージャを開発できるようにします。
ベゼルのデザインは、見た目の美しさとタッチ性能の両方に影響します。狭額縁により表示領域が最大化されますが、エッジタッチ性能や防水性については十分な考慮が必要です。 Fannal Electronics は、信頼性の高いエッジ シーリングと最適なタッチ パフォーマンスを実現するために、最小ベゼル寸法を指定しています。
コントローラーの校正は、機械的な統合が完了した後に実行する必要があります。キャリブレーションは、生産ユニット間のベースラインの変動と導入サイトの環境条件を補正します。 Fannal Electronics は、大量の顧客向けにオンサイト校正サービスを含む校正サポートとドキュメントを提供します。
キャリブレーションが必要なタッチ パラメータには、ベースライン静電容量値、ノイズしきい値、タッチ検出感度、および環境補正係数が含まれます。高度なコントローラーは、手動介入なしで変化する環境条件に適応するフィールド校正をサポートします。
電磁両立性 (EMC) は、重大な電気ノイズのある環境で信頼性の高いタッチ操作を行うために重要です。電源、ディスプレイ、ワイヤレス送信機などのノイズ源は、シールド、フィルタリング、接地を通じて適切に対処しないと、誤ったタッチ検出を引き起こす可能性があります。 Fannal Electronics は、EMC 設計ガイドラインを提供し、要求の厳しい電磁環境のアプリケーション向けに EMI 強化タッチ コントローラー オプションを提供します。
タッチ コントローラー回路の PCB レイアウトでは、信号の完全性、接地、およびデカップリングに注意する必要があります。 Fannal Electronics のリファレンス設計は、さまざまな導入環境にわたって信頼性の高い EMC パフォーマンスを実現する実証済みの回路レイアウトを提供します。
湿気、ほこり、または液体への暴露からの保護が必要なアプリケーションでは、タッチ パネルの周囲およびケーブルの入口点に環境シールが必要です。シール設計は熱膨張に対応し、製品寿命全体にわたって信頼性の高いシールを提供する必要があります。 Fannal ElectronicsのIP65定格製品には、環境試験を通じて検証された実証済みのシーリング設計が組み込まれています。
Q1: 工業用グレードの PCAP 製造と安価な消費者向け代替品とを区別する未加工の基板パラメータは何ですか?
A: 工業用 PCAP の製造では、深いイオン交換化学強化層 (圧縮応力 500 MPa を超える) と最低 7H ～ 9H の真空蒸着カバー ガラス硬度を備えたアルカリフリーのホウケイ酸基板が使用されます。
Q2: ITO グリッドのフォトリソグラフィー エッチングの精度が、EMI の多い工場環境におけるタッチ トラッキングの安定性に直接影響するのはなぜですか?
A: フォトリソグラフィー段階での線幅とパターン形状の微細な一貫性により、相互容量マトリックス全体にわたる厳密なインピーダンス整合が保証され、高電圧インバーターノイズ下での信号対雑音比 (SNR) の低下が防止されます。
Q3: 液体光学透明接着剤 (LOCA) 接着は、標準のテープ接着と比較してセンサーをどのように機械的に保護しますか?
A: LOCA フルラミネートは内部エアギャップを完全に満たし、機械的衝撃吸収材として機能し、UV 硬化下で架橋して局所的な衝撃応力を分散し、局所的な内部結露を排除します。
Q4: 地表の水滴が容量性マトリックス上で誤った「ゴースト タッチ」を引き起こすのはなぜですか? これはファームウェアでどのように修正されますか?
A: 液体の水はカバー ガラス上の局所的な誘電率を変化させ、人間の導体を模倣します。最新のコントローラーは、自己容量と相互容量の追跡グリッドを相互参照するハイブリッド スキャン アルゴリズムを実行することで、これを中和します。
